10kv高压电缆耐压试验

10kv高压电缆耐压试验10kV高压电缆耐压试验一、引言10kV高压电缆广泛应用于电力系统中,用于传输和分配高压电能。
为了保证电缆的安全可靠运行,必须进行耐压试验。
本文将介绍10kV高压电缆耐压试验的目的、方法、要点及注意事项。
二、目的10kV高压电缆耐压试验的目的是验证电缆在额定电压下的耐压能力。
通过耐压试验,可以评估电缆绝缘系统的工作状况,检测潜在的故障点,并保证电力系统的安全运行。
三、方法10kV高压电缆耐压试验一般采取交流耐压试验和直流耐压试验两种方法。
下面将介绍这两种方法的具体步骤:1. 交流耐压试验:a) 将待测试的电缆安装在耐压试验设备上,并严格按照安全操作规程连接测试设备。
b) 清除电缆表面的污垢和湿气,确保电缆表面干净。
c) 将测试设备的供电电源调整至额定电压,并保持一段时间。
d) 观察电缆表面是否有击穿现象,并记录击穿时间。
e) 若电缆表面未发生击穿现象,试验结束。
2. 直流耐压试验:a) 将待测试的电缆安装在耐压试验设备上,并严格按照安全操作规程连接测试设备。
b) 清除电缆表面的污垢和湿气,确保电缆表面干净。
c) 将测试设备的供电电源调整至额定电压,并保持一段时间。
d) 观察电缆表面是否有击穿现象,并记录击穿时间。
e) 若电缆表面未发生击穿现象,试验结束。
四、要点及注意事项在进行10kV高压电缆耐压试验时,需要注意以下要点和注意事项:1. 安全第一:在进行耐压试验前,必须检查测试设备和测试环境是否符合安全要求,确保操作人员的安全。
2. 试验条件:耐压试验应在室温下进行,并保持环境干燥,以确保测试的准确性。
3. 试验时间:耐压试验的时间应根据电缆的特性和要求确定,一般为数分钟至数小时。
4. 结果评估:观察电缆表面是否有击穿现象,并记录击穿时间和电压值。
如果电缆未发生击穿现象,并且耐压时间达到规定要求,则可判定电缆通过耐压试验。
5. 现场记录:在试验过程中,应详细记录每一步操作,发现的问题以及测试结果,并及时处理和归档。
电力电缆试验报告

电力电缆实验报告№: 1#
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器。
电缆试验报告模版

编制日期: 审核日期:
Ω Ω/M
校阅 人 批: 准 人:
工作负责 人: 试验人员:
校阅日期: 批准日期:
天气: 运行编号: 铭牌参数:
型号
配电工区10KV电力电缆试验报告
温度: 试验日期:
℃
湿度:
试验性质:
制造厂家
出厂日期
% 故障检测
投运日期
额定电流 A
单芯截面积
mm2
电缆长度 m
电缆芯数 3
一、电缆主绝缘电阻试验:
试验直流电压(KV) A相对B、C相、金属屏蔽或金属套和铠装层及地(Μ ΩB相)对A、C相、金属屏蔽或金属套和铠装层及地(Μ ΩC相)对B、A相、金属屏蔽或金属套和铠装层及地(Μ Ω)
A相持续时间(分)
5
B相持续时间(分)
5
C相持续时间(分)
5
通过√ 谐振频率(Hz)
4
32143214
3
2
1
五 、
投运前比值
测量值
外护套“+ ”外对护地套“”对地
外护套 “ 外+护”套对 “-”对
六、接地装置: 接地电阻
(土Ω壤)电阻率
(Ω/M)
试验结论: 结论分析: 使用仪器:
编制人: 审核人:
周刚
二 、
外护套对地
外护套对内衬层
外护套对三相
ΜΩ ΜΩ ΜΩ
5
2.5
1
外护套对内衬层及地 外护套对三相及地 外护套对内衬层、三相及地
0.5
9V
ΜΩ ΜΩ ΜΩ
三 、
内衬层对地
内衬层对外护套
内衬层对三相
ΜΩ ΜΩ ΜΩ
内衬层对外护套及地 内衬层对三相及地 内衬层对外护套、三相及地
10kV电力电缆耐压试验方法及安全措施

10kV电力电缆耐压试验方法及安全措施摘要:近年来,10kV电力电缆广泛应用交联聚乙烯绝缘电缆(XLPE),虽然在电气性能和安全可靠方面得到有效的提高,但运行时还存在一些缺陷,树枝化放电的产生大大加速电缆绝缘的老化,缩短了使用寿命。
因此,必须对电缆进行试验考核,检查其在工作电压下能否可靠运行,检查其是否存在受潮、绝缘老化、机械损伤等问题,以提高电力供应的可靠性。
不过,还要充分了解试验过程中极易发生的安全问题,做好保护措施,确保试验工作的安全。
现本文介绍了电缆耐压试验中直流与交流的区别,以及选取交流耐压试验的优势,并详细论述电缆交流耐压试验的方法与相应的安全措施。
关键词:10kV电力电缆;交流耐压试验;方法;安全措施前言在电力系统运行中,10kV电力电缆的绝缘状况非常重要,如果电缆的某一部位稍微出现缺陷,就会给电网的发电、供电和配电造成影响。
因此,对电缆绝缘承受各种过电压的能力的试验是非常必要,能够及早发现问题及早解决。
对电力电缆进行耐压试验时,通过试验电压的情况可以不损害其绝缘性能的同时能够发现绝缘中的缺陷问题。
如果试验电压较低,说明这一部位反应不灵敏存在缺陷,应尽快采取措施消除隐患,确保大功率电能传输的电缆可靠性能。
1 电缆耐压试验概述电缆耐压试验可按不同的试验电压分两种:一种是直流耐压试验,另一种是交流耐压试验。
随着电网的发展,过去的油浸纸绝缘电缆由于存在淌油的问题,已逐渐被橡塑电缆尤其是安装方便的交联聚乙烯电缆所代替,但因其采用直流耐压而存在不良的缺点,所以如果选用直流电压试验是不合适的。
究其原因:其一,在直流试验电压过程中,交联聚乙烯电缆与附近形成空间电荷,使绝缘积累了效应,进而加快绝缘的老化,缩短了使用的寿命;其二,在直流电压下,绝缘电场的分布是根据电阻率,而实际运行电压下却不一样,是根据介电常数来分布。
还有,因橡塑电缆存在绝缘的特性,如果采用直流耐压是不可以实现电缆模拟运行的工况;同时对做的直流电压又存在记忆,使其累积叠加,以致在一定程度上运行的电缆承受过电压,造成绝缘击穿。

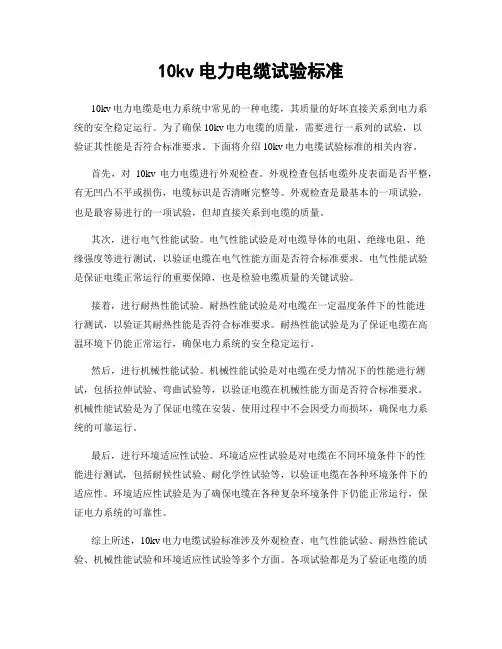

10kv电力电缆试验标准

10kv电力电缆试验标准10kv电力电缆是电力系统中常见的一种电缆,其质量的好坏直接关系到电力系统的安全稳定运行。
为了确保10kv电力电缆的质量,需要进行一系列的试验,以验证其性能是否符合标准要求。
下面将介绍10kv电力电缆试验标准的相关内容。
首先,对10kv电力电缆进行外观检查。
外观检查包括电缆外皮表面是否平整,有无凹凸不平或损伤,电缆标识是否清晰完整等。
外观检查是最基本的一项试验,也是最容易进行的一项试验,但却直接关系到电缆的质量。
其次,进行电气性能试验。
电气性能试验是对电缆导体的电阻、绝缘电阻、绝缘强度等进行测试,以验证电缆在电气性能方面是否符合标准要求。
电气性能试验是保证电缆正常运行的重要保障,也是检验电缆质量的关键试验。
接着,进行耐热性能试验。
耐热性能试验是对电缆在一定温度条件下的性能进行测试,以验证其耐热性能是否符合标准要求。
耐热性能试验是为了保证电缆在高温环境下仍能正常运行,确保电力系统的安全稳定运行。
然后,进行机械性能试验。
机械性能试验是对电缆在受力情况下的性能进行测试,包括拉伸试验、弯曲试验等,以验证电缆在机械性能方面是否符合标准要求。
机械性能试验是为了保证电缆在安装、使用过程中不会因受力而损坏,确保电力系统的可靠运行。
最后,进行环境适应性试验。
环境适应性试验是对电缆在不同环境条件下的性能进行测试,包括耐候性试验、耐化学性试验等,以验证电缆在各种环境条件下的适应性。
环境适应性试验是为了确保电缆在各种复杂环境条件下仍能正常运行,保证电力系统的可靠性。
综上所述,10kv电力电缆试验标准涉及外观检查、电气性能试验、耐热性能试验、机械性能试验和环境适应性试验等多个方面。
各项试验都是为了验证电缆的质量是否符合标准要求,保证电力系统的安全稳定运行。
只有严格按照试验标准进行检验,才能确保10kv电力电缆的质量,为电力系统的可靠运行提供保障。
10kV电缆试验方案

10kV电缆试验方案试验方案10kV电力电缆交流耐压试验编写:审核:批准:配电*************年月日10kV电力电缆交流耐压试验方案1试验目的:为了检查10kV线电缆的绝缘性能和运行状况是否良好,保证电网的安全运行,参照Q/GXD 126.01-2006《电力设备交接和预防性试验规程》,对其进行试验。
2电缆规范:电缆型号:YJV22-3×240电缆规格:3×240mm2电缆电容量:0.37 uF/km电缆长度:km生产厂家:出厂日期:年月日3试验依据:GB-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5之规定。
依该标准确定试验电压为21.75kV (2.5U),试验时间为5min(2.5U时)。
4试验仪器:干湿温度计一块;V兆欧表一块;工具箱一套;三相电源线若干。
5试验项目:①耐压前电缆主绝缘电阻测量;②串联谐振法交流耐压试验;③耐压后电缆主绝缘电阻测量;6试验步骤及技术措施:6.1电缆主绝缘电阻测量6.1.1测量方法用V兆欧表,依次测量各相线芯对其他两相及金属套的绝缘电阻,金10kV电力电缆交流耐压试验方案属套及非被试相线芯接地。
测量前将被测线芯接地,使其充分放电,放电时间一般为2-5分钟。
由于存在吸收现象,兆欧表的读数随时间逐步增大,测量时应读取绝缘电阻的稳定值,作为电缆的绝缘电阻值。
6.1.2测量步骤1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号;2)将所有被试部分充分放电,非被试相电缆线芯及金属套接地;3)将兆欧表地线端子(E)用接地线与接地导体连接好,兆欧表火线端子(L)接至被测部位的引出端头上,兆欧表读数稳定后记录绝缘电阻值。
拆除兆欧表相线;4)将被试电缆对地放电并接地;5)依照此步骤测试其他两相。
6.1.3注意事项在试验中读取绝缘电阻后,应先断开接至被试品的火线端子,然后再将兆欧表停止运转;由于电缆的吸收现象比较严重,特别是对于大电容电缆,兆欧表开始读数可能非常的低,这一现象是正常的。
10kV电力电缆预防性试验作业指导书

10kV电力电缆预防性试验作业指导书作业指导书:10kV电力电缆预防性试验一、试验目的本次试验的目的是对10kV电力电缆进行预防性试验,以确保电缆的安全可靠运行。
通过试验,可以检测电缆的绝缘性能、耐电压能力以及其他关键参数,及时发现潜在问题并采取相应措施,以保障电力系统的正常运行。
二、试验范围本次试验适合于10kV电力电缆,包括但不限于架空电缆、地下电缆等。
三、试验设备与工具1. 电缆预防性试验仪:用于检测电缆的绝缘电阻、介质损耗因数、局部放电等指标。
2. 高压发生器:用于提供试验所需的高压电源。
3. 电缆接头测试设备:用于检测电缆接头的绝缘性能。
4. 电缆故障测量仪:用于定位电缆故障点。
5. 电缆剥线工具、绝缘电阻测试仪、绝缘电阻表等。
四、试验步骤1. 准备工作a. 检查试验设备与工具的完好性,确保其正常使用。
b. 查阅电缆的技术资料,了解其规格参数、试验要求等。
c. 确定试验地点,并进行现场勘察,确保环境安全与通风良好。
d. 确定试验时间,避免影响正常供电。
2. 试验前准备a. 对电缆进行外观检查,检查是否有损伤、老化等情况。
b. 清理电缆表面,确保无灰尘、油污等杂质。
c. 检查电缆接头的连接情况,确保接触良好。
d. 检查接地装置的可靠性,确保接地良好。
3. 试验操作a. 连接试验设备与电缆,确保连接良好。
b. 设置试验参数,如试验电压、试验时间等,根据电缆的规格和试验要求进行调整。
c. 开始试验,记录试验过程中的数据,如电流、电压、时间等。
d. 观察试验过程中是否浮现异常情况,如电流过大、放电现象等。
4. 试验结果分析a. 根据试验数据,计算电缆的绝缘电阻、介质损耗因数等指标。
b. 判断试验结果是否符合要求,如是否达到规定的绝缘电阻值、放电等级等。
c. 若试验结果不符合要求,进行故障定位,找出问题所在,并采取相应措施修复。
五、试验安全注意事项1. 试验过程中严禁触摸高压设备和电缆,以免发生触电事故。
