约克YS螺杆水冷机组技术资料
约克水冷螺杆式冷水机组YS介绍
约克水冷螺杆式冷水机组YS介绍1、关于开闭式的比较（1）安全可靠：A 闭式机在冷媒环境中运行易造成腐蚀，导致电击穿。
B 闭式机线径细，抗过载能力差。
C 冷媒冷却，如冷媒系统出现问题，影响电机散热，导致电机烧坏。
D 美国购买闭式机的保险费用是开式机的二倍，从第三方印证了开式机的可靠性。
（2）更节能： A 最低12.8℃低冷却水温，节能效果显著，具有极佳的部分负荷性能。
B 电机散热在空气中，正常机房通风即可带走，而闭式机散热消耗系统冷媒，消耗系统冷量。
C 开式机电机在空气中旋转比闭式机在冷媒蒸汽中旋转的阻力小，节能3~6%。
（3）维修方便：闭式机一旦烧毁，事故是灾难性的。
现场维修是不可能的，必须运回原厂进行维修，并需彻底清洁系统，费用需要4—5万美元，而且系统不可能彻底清洗干净，存在再次烧机的隐患。
2、关于单/多机头的比较（1）多机头应用的目的：A 细化部分负荷的调节能力B 增大产品的冷量范围并降低机组成本：冷量越大的螺杆机要求有更精确的机加工和装配能力。
约克可以生产的单机头的制冷能力为1100冷吨的螺杆压缩机，而有的厂家只能生产或购买单机制冷能力很小的机头，或者为了降低成本而不愿意生产大冷量的压缩机。
单机容量大对用户是有好处的：机组效率和部分负荷也会好。
但机组的制造成本也会相应提高。
约克正是为了用户的利益而坚持采用这种单一大冷量压缩机的机组结构型式。
YORK的合资子公司FRICK是全球最大的螺杆压缩机生产厂家之一，具有世界尖端生产能力，为YS产品提供按工业冷冻等级制造的螺杆压缩机产品。
从而保证机组的性能和可靠性。
而多机头拼装的冷水机因为机头本身容量小，且为大批量生产，所以成本相对降低。
（2）我们发现多机头的螺杆机，部分负荷的调节是分级的，不能象约克YS机组实现100~10%的无级调节，采用多机头的型式从另一方面来讲也是人为加大了一台冷水机组的可调节级数，所以约克不需要采用多机头来回避这个问题。
因为只有可调节级数与冷量跨度越小的机组越能接近实际要求的冷量，从而避免能源的浪费，这和约克采用无级调节冷量的节能方式是无可比拟的。
约克螺杆式冷水机组面板操作说明书
约克螺杆式冷水机组面板操作说明书摘要：一、约克螺杆式冷水机组概述二、螺杆式制冷压缩机的分类三、约克螺杆式冷水机组的冷凝方式四、约克螺杆式冷水机组的密封结构形式五、约克螺杆式冷水机组的面板操作说明六、注意事项及售后服务正文：一、约克螺杆式冷水机组概述约克螺杆式冷水机组是一种采用螺杆式制冷压缩机的冷水机组，具有高效、节能、环保等特点。
螺杆式制冷压缩机分为双螺杆和单螺杆两种，其中双螺杆制冷压缩机具有一对互相啃合、相反旋向的螺旋形齿的转子；单螺杆制冷压缩机则有一个外圆柱面上加工了6 个螺旋槽的转子螺杆。
根据冷凝方式的不同，约克螺杆式冷水机组可分为水冷螺杆式冷水机组和风冷螺杆式冷水机组。
此外，根据压缩机的密封结构形式，可分为开启式、半封闭式和全封闭式。
二、螺杆式制冷压缩机的分类1.双螺杆制冷压缩机：具有一对互相啃合、相反旋向的螺旋形齿的转子。
2.单螺杆制冷压缩机：有一个外圆柱面上加工了6 个螺旋槽的转子螺杆。
三、约克螺杆式冷水机组的冷凝方式1.水冷螺杆式冷水机组：通过水冷却方式对冷凝器进行冷却。
2.风冷螺杆式冷水机组：通过风冷却方式对冷凝器进行冷却。
四、约克螺杆式冷水机组的密封结构形式1.开启式：压缩机内部结构完全暴露，便于维修，但密封性能较差。
2.半封闭式：部分密封，具有一定的密封性能，但维修时需要拆卸部分零件。
3.全封闭式：密封性能最好，维修时需要整体更换压缩机。
五、约克螺杆式冷水机组的面板操作说明1.开机操作：首先打开电源开关，然后按下启动按钮，机组开始运行。
2.关机操作：首先按下停止按钮，待机组停机后，关闭电源开关。
3.调速操作：通过调节面板上的调速旋钮，可以调整机组的运行速度。
4.故障处理：如遇到故障，请参照机组上的故障代码表进行排查，并及时联系售后服务人员。
六、注意事项及售后服务1.机组运行时，请注意观察各项运行参数，确保机组正常运行。
2.定期对机组进行维护保养，包括清洁、润滑、紧固等。
YS系列螺杆式冷水机组
润滑： 油分离的第一级内及转子轴承处各有一个油槽，保证机组在启动、停机以及电源故障时提供 润滑，机组运行时，依靠压差提供适量油量进行润滑，不需要油泵。 在 油 分 离 器 油 槽 内 有 一 只 500W 沉 浸 式 油 加 热 器 。 一 个 装 在 机 组 外 部 可 更 换 滤 芯 ， 滤 孔 为 15 微米的油过滤器上配有手动截止阀，检修很方便。一个油引射器能自动地将进入蒸发器内的油 引出并让它回到压缩机内，第二个油引射装置能将低负荷，低压头运行时聚积在蒸发器吸汽挡 板 上 的 油 引 出 并 回 到 压 缩 机 内 ， 它 只 是 当 滑 阀 位 置 小 于 17% 时 才 能 激 活 工 作 。 螺杆式压缩机的润滑系统功能： 1、 为 轴 承 和 轴 封 提 供 润 滑 2、 为 转 子 之 间 好 像 提 供 一 层 “ 垫 层 ” 使 噪 声 和 震 动 减 至 最 小 3、 有 助 于 保 持 压 缩 机 冷 却 ， 防 止 过 热 4、 提 供 油 压 ， 依 靠 液 力 作 用 驱 动 滑 阀 与 停 止 滑 动 5、 为 平 衡 活 塞 提 供 油 压 以 增 加 轴 承 寿 命 6、 为 转 子 间 提 供 油 封 防 止 它 们 直 接 接 触 或 使 汽 体 旁 通 壳体 蒸发器与冷凝器的壳体用碳钢板卷制而成，有溶焊缝。 管束 用 于 蒸 发 器 ， 冷 凝 器 内 的 热 交 换 管 束 每 根 可 以 更 换 ， 3/4″ 外 经 管 上 套 有 翅 片 管 束 ， 是滚胀在管板上密封防漏性很好 紧凑的水室 可 卸 水 室 用 钢 板 制 作 标 准 设 计 工 作 压 力 150 磅 /英 寸 试 验 压 力 225 磅 /英 寸 ， 水 室 内 整 体 形 隔 板 使 水 路 分 为 1、 2、 3 行 程 。 蒸发器 卧式满液型壳管式结构，一个分配装置包括一个能在壳体长度方向上均匀配 液的配液槽和一块位于整个管束之上的钻孔分配板，起着均衡冷媒之作用， 管 束 的 中 间 支 撑 钢 板 1/2″ 厚 ， 支 撑 间 距 小 于 4 英 尺 。 冷凝器 冷凝器也是卧式管壳式结构，有一块排汽挡板能防止高速汽体直接冲刷管束，挡 板 也 起 到 良 好 分 配 冷 媒 流 量 的 作 用 ， 同 样 每 隔 4 英 尺 有 1/4″ 厚 的 中 间 支 撑 板 ， 冷凝器底部有冷媒液体过冷器。
约克YS螺杆机组厂家技术资料

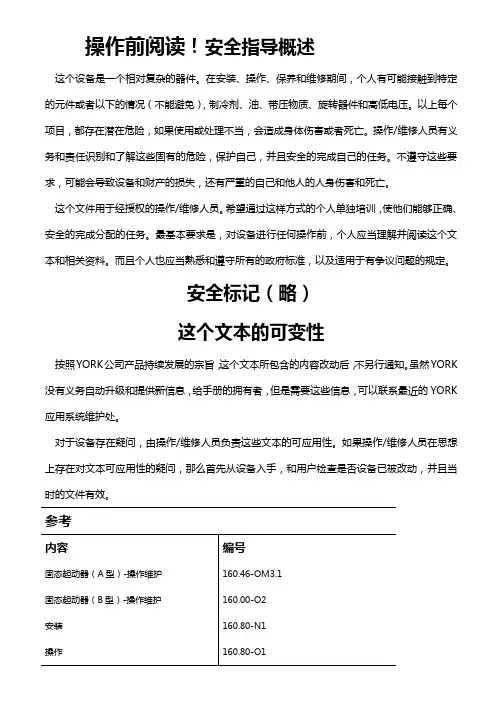

操作前阅读！安全指导概述这个设备是一个相对复杂的器件。
在安装、操作、保养和维修期间，个人有可能接触到特定的元件或者以下的情况（不能避免），制冷剂、油、带压物质、旋转器件和高低电压。
以上每个项目，都存在潜在危险，如果使用或处理不当，会造成身体伤害或者死亡。
操作/维修人员有义务和责任识别和了解这些固有的危险，保护自己，并且安全的完成自己的任务。
不遵守这些要求，可能会导致设备和财产的损失，还有严重的自己和他人的人身伤害和死亡。
这个文件用于经授权的操作/维修人员。
希望通过这样方式的个人单独培训，使他们能够正确、安全的完成分配的任务。
最基本要求是，对设备进行任何操作前，个人应当理解并阅读这个文本和相关资料。
而且个人也应当熟悉和遵守所有的政府标准，以及适用于有争议问题的规定。
安全标记（略）这个文本的可变性按照YORK公司产品持续发展的宗旨，这个文本所包含的内容改动后，不另行通知。
虽然YORK 没有义务自动升级和提供新信息，给手册的拥有者，但是需要这些信息，可以联系最近的YORK 应用系统维护处。
对于设备存在疑问，由操作/维修人员负责这些文本的可应用性。
如果操作/维修人员在思想上存在对文本可应用性的疑问，那么首先从设备入手，和用户检查是否设备已被改动，并且当时的文件有效。
参考术语(略)内容表(略)第一部分简介这个文本按一定的深度,介绍了印刷电路板的工作,和控制中心的主要元件,使维修工程师能够排除故障并查找问题的根源.全部的系统结构做出了说明并用方框图描述.他说明了每个元件的功能并提供系统的接口和信号流程.在开始有效的故障排除前,必须理解每个元件的功能,以及元件间的信号流程.每个印刷电路板的工作做出了说明并用简化的电路板方框图描述.提供了任何情况下,每个板子的输入输出电压。
制冷机运转或维修期间,必须按照这个文本中的内容执行。
除了维修工程师外，其他任何人不得执行。
例如，要执行校正程序或在系统运转时检查或当更换元件时。
约克螺杆式冷水机组面板操作说明书
约克螺杆式冷水机组面板操作说明书摘要：一、约克螺杆式冷水机组概述二、约克螺杆式冷水机组的分类三、约克螺杆式冷水机组的结构和工作原理四、约克螺杆式冷水机组的使用和维护五、约克螺杆式冷水机组的故障处理正文：一、约克螺杆式冷水机组概述约克螺杆式冷水机组是一种用于制冷的设备，主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
其中，压缩机是机组的核心部分，分为双螺杆和单螺杆两种。
冷凝器负责将制冷剂从气态转变为液态，膨胀阀负责调节制冷剂的流量，蒸发器则将制冷剂从液态转变为气态，从而吸收热量实现制冷。
二、约克螺杆式冷水机组的分类根据冷凝方式的不同，约克螺杆式冷水机组可以分为水冷螺杆式冷水机组和风冷螺杆式冷水机组。
水冷螺杆式冷水机组通过水循环将热量带走，而风冷螺杆式冷水机组则通过风扇散热。
此外，根据压缩机的密封结构形式，约克螺杆式冷水机组还可以分为开启式、半封闭式和全封闭式。
三、约克螺杆式冷水机组的结构和工作原理约克螺杆式冷水机组的压缩机部分分为双螺杆和单螺杆两种。
双螺杆制冷压缩机具有一对互相啃合、相反旋向的螺旋形齿的转子，单螺杆制冷压缩机则有一个外圆柱面上加工了6 个螺旋槽的转子螺杆。
在蝶、杆的左右两侧垂直地安装着完全相同的有11 个齿条的行星齿轮。
当压缩机工作时，转子与行星齿轮之间的啮合实现制冷剂的压缩。
制冷剂在压缩过程中，吸收了压缩过程中产生的热量，从而实现了制冷效果。
四、约克螺杆式冷水机组的使用和维护在使用约克螺杆式冷水机组时，需要注意以下几点：1.确保机组安装在通风良好的环境中，避免阳光直射。
2.按照说明书的要求，定期检查机组的油位和油质，如有异常应及时处理。
3.定期清洗冷凝器和蒸发器，以保证其良好的热交换效率。
4.机组运行过程中，注意观察其运行参数，如发现异常应及时停机检查。
5.机组在冬季长时间不使用时，应将制冷剂排空，避免冻坏设备。
五、约克螺杆式冷水机组的故障处理在使用约克螺杆式冷水机组过程中，可能会出现一些故障，如油压差太小、运行噪音大等。
约克水冷螺杆式冷水机组
长寿命：由于约克水冷螺杆式冷水机组的高可靠性和稳定性，其使用寿命较长，减少了维护 和更换的频率和成本。
智能化控制：自动诊断故障， 提示维修
模块化设计：便于拆卸和维 修
长寿命：稳定运行，减少维 护次数
添加标题
添加标题
添加标题
添加标题
冷凝器选择：根据使用环境和散热 条件选择合适的冷凝器
控制系统选择：根据机组规模和实 际需求选择合适的控制系统
电源要求：提供稳定的电源， 并确保接地良好
安装位置：选择通风良好且 方便维护的地方
管道连接：确保进出水管连 接正确，避免出现渗漏
运行调试：安装完毕后进行 试运行，检查各项参数是否
添加标题
控制系统组成：包括温度传感器、控制器、执 行器等
添加标题
控制目标：保证出水温度稳定在设定范围内， 实现高效、节能的运行
添加标题
控制原理：通过温度传感器检测冷水机组的出 水温度，控制器根据温度偏差计算控制信号， 执行器根据控制信号调节冷算法，具有快速响应、 高精度的控制效果
稳定可靠：机 组采用高品质 的零部件和材 料，保证了运 行的稳定可靠， 减少了维护和 维修的频率。
适应性强：能 够适应不同的 水质和环境条 件，保证机组 的正常运行和
使用寿命。
高效能：约克水冷螺杆式冷水机组采用先进的螺杆式压缩机技术，具有较高的能效比，能够 提供稳定的制冷效果。
可靠性高：机组采用高品质的材料和零部件，经过严格的质量控制和耐久性测试，保证了机 组的可靠性和稳定性。
在冷凝器中，冷却 水释放出吸收的热 量，被冷却后流出
冷却水再次进入水 冷螺杆式冷水机组 ，完成循环
YSD-2008-11-27约克冷水机组
闭式电机烧毁后会对冷水机组造成灾难性的破坏，由于制冷剂与电机接触产生的 杂质会对冷水机组其它部分产生污染，整台机组必须彻底清洁，并要更换制冷 剂。约克YS双机头机组采用开式风冷式电机，制冷剂根本不会与电机接触，彻底 避免了这种危险。保险公司对大型空调设备保险时，通常风冷式电机的保险费要 比制冷剂冷却的闭式电机低得多。
更小的启动电流
约克YS双机头机组采用双压缩机设计，在启动时是依次启动两个较小电机，因此 最大瞬间启动电流远小于一个较大电机的启动电流。
控制中心功能强大、操作简便
约克控制中心大大提高了效率，且为机组提供了监 控、数据记录、安全保护和便利的操作。该控制中心 是微处理器控制系统，由工厂负责安装、敷线和测 试。控制中心有液晶显示屏（LCD）和各界面的轻触 式按键。只需按下单个键就可以显示一系列技术信 息，使信息更清晰明了，使机组操作更便捷，并有 中、英文两种文字菜单选择。
启动器现场安装
按照约克启动器标准,根据工程需求来选择合适型号的电子-机械启 动器,现场安装。
蒸发器工厂保温
工厂将软质闭孔塑料贴在换热器壳体、端板、吸气接管和辅助管道 (必要时)处，作为防结露保温。水管接头不属于厂方保温范围。
每个系统均设有1个带截止阀的油过滤器（孔径微米），确保油系 标准配置下，YS双机头机组在做热泵应用时冷凝器和蒸发器均贴
注：用户机房的通风面积应符合GB2标准规定。
控制中心
大屏幕液晶显示控制中心
约克控制中心大大提高了效率，且为机组提供了监控、数据记录、安全保护和便利的操作。该控制中心是微 处理器控制系统，由工厂负责安装、敷线和测试。控制中心有液晶显示屏（LCD）和各界面的轻触式按键。只 需按下单个键就可以显示一系列技术信息，使信息更清晰明了，使机组操作更便捷，并有中、英文两种文字 菜单选择。 液晶显示屏显示了冷水机组、子系统和系统参数的情况，并且同一画面可同时显示多个运行参数。此外，操 作员还可以通过界面观察冷水机组的历史运行情况和当前运行情况。为操作者提供了安全访问密码，以防在 未经许可的情况下改变设定值。访问级别分三级，每级均有自己的密码。 控制中心通过压缩机电机启动器中的1.或2KVA变压器来断路，以便为所有控制器提供单独的过电流保护电 源。提供几个端子用于下列接线，如：遥控启停、流量开关、冷冻水泵、就地和远程启停装置。控制中心也 提供现场联锁，以指示冷水机组的状态。这些触点包括：遥控模式准备启动、正常停机、紧急停机和冷水机 组运行触点。压力传感器测出系统的压力，其输出是对应于压力输入的一直流电压；热敏电阻测出系统的温 度，其输出是对应于所测温度的一直流电压。 可以在远程位置用触点闭合信号或通过串行通信来更改设定值。远程重设范围可调，可以按重设的需要来灵 活、有效地使用远程信号。江森自控Metasys系统（BAS）通过供选的通用协议接口卡接收串行数据，该卡装 在控制中心内部。 智能防冻保护使冷水机组能在2.2℃的冷冻水出口温度下运行，当水温过低时机组不会出现干扰跳闸。复杂的 程序和传感器将监控冷水机组的水温，以免结冰。每个可编程点都给出了容许范围，禁止在设计极限之外对 冷水机组编程。 YS双机头机组具有最大的灵活性，可以方便地在标准和蓄冰或标准和热泵二种模式下切换，避免了不必要的 周期性停机。
YS螺杆机组介绍
主要部件
完全由工厂组装，高效可靠
主要部件
压缩机
热交换器
机械特点
控制中心
压缩机
压缩机采用铸铁壳体，转子为非对称断面，个独 立滚柱轴承承受径向载荷，开式驱动专利轴封设计， 中压力油冷却情况下工作，使用寿命长。
热交换器
壳体－－蒸发器和冷凝器的壳体由碳钢板卷焊而成。蒸 发器－－是壳管型满液式热交换器。冷凝器－－壳管式，有 排气挡板，防止气体直接高速冲击管束。紧凑水室－－可拆 卸式紧凑水室用钢管制成。
LOGO
“ Add your company slogan ”
YS螺杆机组介绍
目录介绍
1. 产品介绍 2. 设计特点 3. 主要部件 4. 供 选 项
产品介绍
专业化服务，专为您量身定制
产品介绍
约克YS螺机组拥有广泛的用户，是一
款技术特点很突出的机组，在实际运用 中无时不显出其高效、先进、长寿、低 负荷性能好的特点。
产品优点
双螺杆压缩机，高效可靠
螺杆式 冷水机组 YS系列
无级调节，降低能耗 充分利用低温冷却水，显著节能 高效热交换器，表现卓越 优越的部分负荷性能，降低运行成本
机组特点
High efficiency safe
Energy saving
convenient
机组特点
1
约克螺杆压缩机 滑阀采用特殊设计， 加长了滑阀的长度,并 在滑阀两端设计两个 支撑点，动定位更精 确，避免了滑润与螺 杆的接触，而其他厂 家的产品滑阀只有单 点支撑，不能精确实 现调节功能。
机组命名-----YS CA CA S2 5 CE E S
YS-----型号 CA-----蒸发机代号 CA-----冷凝机代号 S2------压缩机代号 5 -----电源：5表示50Hz，-表示60Hz CE-----电机代号 E -----设计序号 S ------特别设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机组运行时，利用系统的压差润滑各运动部件，不需辅助油泵，减 少能耗。
压缩机配备备用油槽，在转子轴承处，为压缩机启动，停机及电源 故障时提供润滑。
管束 － 采用最新Skip-Fin高效传热管束，内壁强化传热，且胀管密 封性好，每根管子可单独更换，维修方便。管外径为19mm(3/4")， 管厚为0.71mm，采用22BWG铜合金。
- 测得排气过热度过低 - 最大负载－负荷限定 - 最小负载－负荷限定 - 油－过滤器太脏 - 油－温度过高 - 滑阀没有校准
常规停机信息包括：
- 远程停机 - 就地停机 - 将压缩机开关置于运行位置
正常停机信息包括：
- 多机组启停－触点断开 - 系统启停－触点断开 - 控制中心－断电 - 冷冻水出水－温度过低 - 冷冻水出水－水流开关断开 - 冷凝器－水流开关断开 - 电机控制器－触点断开 - 电机控制器－电流损耗 - 断电 - 控制中心－时间表
ISN智能控制系统（选项）
ISN是专门为空调和冷冻系统设计生产的楼宇管理及控制系统。约克ISN系统产品系列包括智能数字控制器，网络控制器及便捷管理系统（图形
操作界面）。
ISN冷水机组 智能群控系统 一次泵系统
机械特点
综述
约克MAXE螺杆式冷水机组完全由工厂组装，包括蒸发器、冷凝器、过冷器、压缩机、电机、润滑系统、控制中心和整机装组内所有的接管及 敷线。并为每台机组提供制冷剂和润滑油的首次充注。
13507317868 YORK PARTS
控制中心
显示信息
控制中心对运行的系统进行连续监控，显示并记录任何停机(紧急或正常停机)的原因。状态栏无论在机组关机、运行、启动还是停机时都显示 一条信息，描述冷水机组的运行状态。详细说明行提供状态条中更详细的说明，显示警告、正常停机、紧急停机、禁止启动和其它信息。
开式电机，安全可靠
闭式电机烧毁后会对冷水机组造成灾难性的破坏，整台机组必须彻 底清洁，并要更换制冷剂。约克MAXE螺杆式冷水机组采用风冷式电 机，避免了这种危险。制冷剂根本不会与电机接触，避免了对冷水 机组其它部分的污染。保险公司对大型空调设备保险时，通常风冷 式电机的保险费要比制冷剂冷却的闭式电机低得多。
油分离器
油分离器为卧式润滑，无运动部件。制冷剂汽体进入油分离器后， 速度降低，靠重力和滤网使汽/油在进入冷凝器前分离。油分离器在 设计工作压力为2.5MPa，配备制冷剂泄压装置，符合国际或中国规 范要求。
油分离器的油槽内有一个500瓦（115伏－单相－50Hz）的沉浸式油 加热器，保持油温使制冷剂有效地从油中分离。电源线接至控制中 心。油冷却器用制冷剂冷却，油管路系统由工厂安装，自动回油器 将蒸发器中的油分离出来，返回到压缩机。
充分利用低温冷却水，显著节能
符合实际工况下的节能要求，机组能充分利用低达12.8℃的冷却 水，获得明显的节能效果，而不像有些机组那样需人为地将水温控 制在21~24℃。
结构紧凑，安装方便
机组设计精密紧凑，大大减少机房占地面积。安装时只需少量的接 管和布线，减少用户安装费用。
优化匹配，性能最佳
每台冷水机组的选择都可满足建筑的负荷及节能要求。约克的标准 换热器和流程布置供选择，以实现最佳匹配。在满负荷和部分负荷 时，能耗要求随换热器和流程布置不同差别很大。约克电脑选型能 计算出各种工况下的性能参数，满足各项目的选型要求。
约克MAXE冷水机组的性能经美国空 调制冷协会(ARI)认证，符合最新的 ARI 550/590标准。
控制中心
ÓÉ Foxit Reader ±à¼°æȨËùÓÐ (C) Foxit Software Company,2005-2006 ½öÓÃÓÚÆÀ¹À¡£Βιβλιοθήκη YS大屏幕液晶显示控制中心
约克控制中心大大提高了效率，且为机组提供了监控、数据记录、 安全保护和便利的操作。该控制中心是微处理器控制系统，由工厂 负责安装、敷线和测试。控制中心有液晶显示屏（LCD）和各界面 的轻触式按键。只需按下单个键就可以显示一系列技术信息，使信 息更清晰明了，使机组操作更便捷，并有中、英文两种文字菜单选 择。
高效热交换器，表现卓越
热交换器采用了最新的高效换热铜管，使传热效率最佳、结构紧 凑。水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。
双螺杆压缩机，高效可靠
采用世界著名品牌的工业用双螺杆压缩机，效率极高，安全可靠。
无级调节，降低能耗
采用滑阀式卸载装置，能在100%~10%负荷范围内无级调节，与实 际负荷完全匹配，令运行费用大大降低。
YS系列
螺杆式冷水机组
ÓÉ Foxit Reader ±à¼°æȨËùÓÐ (C) Foxit Software Company,2005-2006 ½öÓÃÓÚÆÀ¹À¡£
螺杆式冷水机组YS系列
13507317868 YORK PARTS
控制中心
约克8行液晶显示控制中心，同时显示机组每个部件的运行参数与机 组运行状态。
冷凝器 － 壳管式，有排气挡板，防止气体直接高速冲击管束。也可 合理分配制冷剂气体的流量，使换热效率最高。过冷器位于冷凝器 底部，有效地使液体过冷，改善循环效率。
紧凑水室 － 可拆卸式紧凑水室用钢管制成，设计工作压力 1.0MPa。水室内按所需流程焊接钢隔板。工厂提供的标准水管连接 为法兰连接，法兰为HG20615标准。客户也可根据需要定制其他的 链接方式。发货时用闷盖塞住。每个蒸发器和冷凝器的水室上配有 20mm的排水和放空管。
优越的部分负荷性能，显著降低运行成本
由于大部分运行时间处在非设计工况，在选择冷水机组时应注意： 它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔 水温较低时也能有效地运行。相同满负荷能效比的冷水机组，在部 分负荷下的运行费用有时会相差10%以上。
部分负荷的性能指标可以通过电脑方便、准确地计算出来。由于它 对用户的运行预算十分重要，该性能指标目前已经按ARI要求标准 化，即部分负荷综合值(IPLV)和部分负荷非标值 (NPLV)。真正有效 的部分负荷的性能数据应考虑楼宇实际的负荷曲线和当地的气象数 据求出。
机组设有1个带截止阀的油过滤器（孔径3微米），也可根据拥用户 需要配备二个过滤器一用一备，相互切换，无需停机维修，确保油 系统清洁和压缩机耐用。
蒸发器 － 是壳管型满液式热交换器。分配盘能使制冷剂沿整个壳体 长度方向均匀分布，换热效率最佳。液位视镜Ø40位于壳体侧面， 便于确定制冷剂充注量。设有制冷剂充注阀。
液晶显示屏表现了冷水机组、子系统和系统参数的情况，并且同一 画面可同时显示多个运行参数。此外，操作员还可以通过界面观察 冷水机组的历史运行情况和当前运行情况。 为操作者提供了安全访问密码，以防在未经许可的情况下改变设定 值。访问级别分三级，每级均有自己的密码。
控制中心通过压缩机电机启动器中的1.5或2KVA变压器来断路，以 便为所有控制器提供单独的过电流保护电源。提供几个接线条用于 下列接线，如：遥控启停、流量开关、冷冻水泵、就地和远程启停 装置。控制中心也提供现场联锁，以指示冷水机组的状态。这些触 点包括：遥控模式准备启动、正常停机、紧急停机和冷水机组运行 触点。压力传感器测出系统的压力，其输出是对应于压力输入的一 直流电压；热敏电阻测出系统的温度，其输出是对应于所测温度的 一直流电压。
紧急停机信息包括：
- 蒸发器－压力过低 - 蒸发器－压力过低－智能防冻 - 蒸发器－压力传感器或出水温度探头 - 蒸发器－压力传感器或温度传感器 - 冷凝器－高压保护触点断开 - 冷凝器－压力过高 - 冷凝器－压力传感器超出量程 - 辅助安全停机－触点闭合 - 排气－温度过高 - 排气－温度过低 - 润滑油－温度过高 - 润滑油－压差过小 - 润滑油－密封圈压差过小 - 润滑油或冷凝器传感器故障 - 润滑油－过滤器堵塞 - 润滑油－压力过高 - 油分离器－油位过低 - 控制中心－断电 - 软件狗－软件重新启动
智能防冻保护使冷水机组能在2.2℃的冷冻水出口温度下运行，当水 温过低时机组不会出现干扰跳闸。复杂的程序和传感器将监控冷水 机组的水温，以免结冰。每个可编程点都给出了容许范围，禁止在 设计极限之外对冷水机组编程。
YS型标准冷水机组具有最大的灵活性，设定了两个不同的低水温再 启动限制值，可以方便地在标准和蓄冰两种模式下切换，避免了不 必要的周期性停机。
可以在远程位置用触点闭合信号或通过串行通信来更改设定值。远 程重设范围可调(达11.1℃)，可以按重设的需要来灵活、有效地使用 远程信号。约克ISN楼宇自动化系统(BAS)通过专用通讯接口，通讯 协议为Modbus RTU。
对于约克ISN网络来说，印刷电路板可以向微处理器板请求所需数 据。该供选板可以从约克BAS组中获得。运行程序保存在闪烁存储器 (Flash Memory Card)中，避免了因交流电源断电/电池用完而引起 冷水机组发生故障。程序设定值保存在RTC存储器中，其备用锂电 池至少有5年的寿命。
容量控制
双螺杆压缩机采用滑阀进行容量控制，能在100%～10%负荷内进行 无级调节。油压驱动的滑阀，由控制中心的外部电磁阀控制。
润滑
双油槽设计，提供可靠润滑。机组的主油槽设于油分离器内，
热交换器
壳体 － 蒸发器和冷凝器的壳体由碳钢板卷焊而成。碳钢管板经钻 孔、扩孔接管，焊到壳体端头上。中间管撑用12mm(1/2")厚的碳钢 板，间隔不大于1220mm。制冷剂侧的工作压力为2.1MPa，符合国 际或中国规范要求。
状态信息包括：
- 系统准备启动 - 正常停机－自动重启 - 紧急停机－手动重启 - 开机程序被启动 - 系统正在运行 - 禁止启动 - 滑阀在关机前关闭 - 系统锁定延时 - 控制冷冻水出水 - 电机－降温需求限制 - 电机－高电流限定 - 防再循环XX分钟/秒 - 滑阀位置＞30% - 电机电流>15%FLA警告信息包括： - 实时时钟故障 - 设定值被覆盖 - 冷凝器－高压极限 - 蒸发器－低压极限 - 可能结冰 - 可能结冰－冷凝器水流开关断开 - 排气过热度低限
