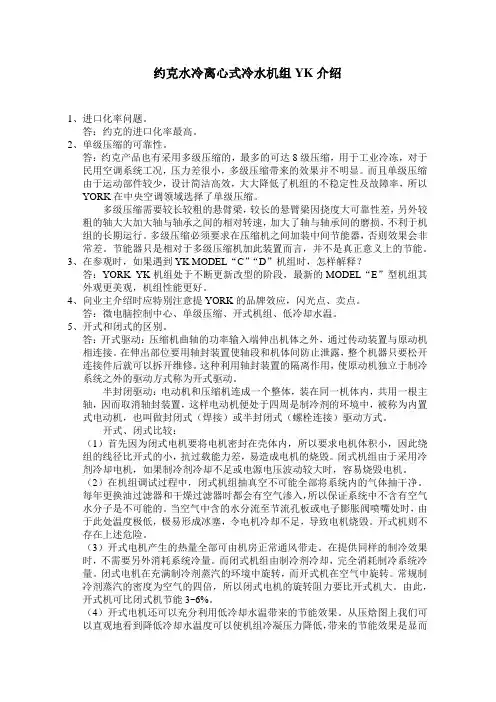

约克水冷离心式冷水机组YK介绍
约克水冷离心式冷水机组YK介绍
1、进口化率问题。
答：约克的进口化率最高。
2、单级压缩的可靠性。
答：约克产品也有采用多级压缩的，最多的可达8级压缩，用于工业冷冻，对于民用空调系统工况，压力差很小，多级压缩带来的效果并不明显。
而且单级压缩由于运动部件较少，设计简洁高效，大大降低了机组的不稳定性及故障率，所以YORK在中央空调领域选择了单级压缩。
多级压缩需要较长较粗的悬臂梁，较长的悬臂梁因挠度大可靠性差，另外较粗的轴大大加大轴与轴承之间的相对转速，加大了轴与轴承间的磨损，不利于机组的长期运行。
多级压缩必须要求在压缩机之间加装中间节能器，否则效果会非常差。
节能器只是相对于多级压缩机加此装置而言，并不是真正意义上的节能。
3、在参观时，如果遇到YK MODEL“C”“D”机组时，怎样解释？
答：YORK YK机组处于不断更新改型的阶段，最新的MODEL“E”型机组其外观更美观，机组性能更好。
4、向业主介绍时应特别注意提YORK的品牌效应，闪光点、卖点。
答：微电脑控制中心、单级压缩、开式机组、低冷却水温。
5、开式和闭式的区别。
答：开式驱动：压缩机曲轴的功率输入端伸出机体之外，通过传动装置与原动机相连接。
在伸出部位要用轴封装置使轴段和机体间防止泄露，整个机器只要松开连接件后就可以拆开维修。
这种利用轴封装置的隔离作用，使原动机独立于制冷系统之外的驱动方式称为开式驱动。
半封闭驱动：电动机和压缩机连成一个整体，装在同一机体内，共用一根主轴，因而取消轴封装置，这样电动机便处于四周是制冷剂的环境中，被称为内置式电动机，也叫做封闭式（焊接）或半封闭式（螺栓连接）驱动方式。
开式、闭式比较：
（1）首先因为闭式电机要将电机密封在壳体内，所以要求电机体积小，因此绕组的线径比开式的小，抗过载能力差，易造成电机的烧毁。
闭式机组由于采用冷剂冷却电机，如果制冷剂冷却不足或电源电压波动较大时，容易烧毁电机。
（2）在机组调试过程中，闭式机组抽真空不可能全部将系统内的气体抽干净。
每年更换油过滤器和干燥过滤器时都会有空气渗入，所以保证系统中不含有空气水分子是不可能的。
当空气中含的水分流至节流孔板或电子膨胀阀喷嘴处时，由于此处温度极低，极易形成冰塞，令电机冷却不足，导致电机烧毁。
开式机则不存在上述危险。
（3）开式电机产生的热量全部可由机房正常通风带走。
在提供同样的制冷效果时，不需要另外消耗系统冷量。
而闭式机组由制冷剂冷却，完全消耗制冷系统冷量。
闭式电机在充满制冷剂蒸汽的环境中旋转，而开式机在空气中旋转。
常规制冷剂蒸汽的密度为空气的四倍，所以闭式电机的旋转阻力要比开式机大。
由此，开式机可比闭式机节能3~6%。
（4）开式电机还可以充分利用低冷却水温带来的节能效果。
从压焓图上我们可以直观地看到降低冷却水温度可以使机组冷凝压力降低，带来的节能效果是显而
易见的，这也是约克机组具有优秀的部分负荷能耗指标NPLV值的重要原因。
（5）闭式机一旦烧毁，其后果是灾难性的，电机烧毁所造成的污染会迅速扩散到整个系统中。
用户面临的不仅仅是更换电机的问题，还必须对整个系统进行清洗。
更换电机需要原厂进行，所需的时间4~5个月，耗费资金4~5万美元。
如果系统清洗不彻底，残留的污染物会为以后的机组运行留下巨大的隐患，随时可能造成电机的再次烧毁。
而开式机组由于电动机相对冷水机组是一独立系统，因此即使电机需要维修，也会非常方便快捷，不会影响到制冷剂回路，只需要更换新的电机或绕组即可。
在美国及其它发达国家，冷水机组的用户为闭式机支付的年保险费为开式机的1.5倍。
由此可见，闭式机组的风险更大，开式电机更加安全可靠。
6、节流孔板介绍。
答：YK机组全部采用可变节流孔板。
孔板的开度由电脑控制，反应灵敏，可靠性高。
7、预旋转导流叶片PRV介绍。
答：（1）工作原理：叶轮吸气口处，与导叶、马达之间有一连杆，可以改变吸气的流通面积和气流方向，即：通过吸气流通面积的变化来改变进气量，满足外界的负荷变化。
在部分负荷时，通过气体的预旋转，使气流具有一定的势能，减少叶轮压缩功，提高效率。
（2）具体工作过程：机组通过探测冷冻水回水温度的变化，同时根据客户设定的出水温度要求，由控制中心将负荷调节的指令发送给导流叶片旋转驱动电机。
在小电机的驱动下使得导流叶片根据需要作出进一步开启或关小的动作，从而调节压缩机吸气量，最终达到精确调节负荷的目的。
配合约克先进的彩色图象显示电脑控制中心，可达到控制精度±0.1F(0.056℃)，极大降低能源的浪费。
（3）对McQuay导流滑阀的解释：McQuay的机器设计较早，不能避免喘振，所以又设计了一个滑块来进行补充调节。
但随着技术的不断发展，离心机利用导流叶片已经能够自如调节负荷，不需要滑块装置。
8、均流板介绍。
答：位置：冷凝器上部。
作用：（1）减少高速冷媒对管路的冲刷；
（2）降低高速冷媒直接冲入缸体的噪音；
（3）将冷媒均流，加强换热效果。
9、干式蒸发器与满液式蒸发器比较。
答：（1）定义：干式蒸发器是指制冷剂在换热管内流动蒸发。
冷水（载冷剂）在管壳侧管间流动换热。
满液式蒸发器是指制冷剂在壳侧大空间蒸发。
冷水（载冷剂）在换热管内流动换热。
（2）比较：满液式蒸发器传热性能好，但制冷剂充注量大，存在静液高度的影响。
干式蒸发器由于制冷剂在管内蒸发，回油较容易，制冷剂充注量小。
YK、YT、YS均采用满液式，YCWS、YCWP、风冷机是干式（直膨式）。
10、连轴器介绍。
答：电动机驱动柔性圆盘连轴器与压缩机轴直接相联，柔性对中，克服不平衡度，当压缩机轴向位移时，起缓冲调位作用。
连轴器是全金属结构，寿命长，并且无润滑要求，维修量小。
11、蒸发器挡液板，蒸发器视液镜介绍。
答：蒸发器挡液板：设有汽液分离网和吸气挡板。
防止液体冷媒进入压缩机，保
护压缩机不受损伤，延长机组使用寿命。
蒸发器视液镜：操作人员可随时观察制冷剂液位，以此判断机组运行情况，有助于平时的故障判断。
12、高级换热铜管束介绍。
答：蒸发器和冷凝器的管束采用了“SKIP-FIN”设计，为外翅内螺旋铜管，在中间支撑板处铜管内外表面光滑，在支撑部位铜管壁厚加大（壁厚为换热处的2倍）。
在保证高效换热的同时，有效加强了管子的强度，从而延长了热交换器的寿命。
每根换热管直接在管板中胀管，每根管子可以单独更换。
有些厂家声称冷凝器可以配置内壁光滑铜管，冷却水质差时，采用内壁光滑铜管能解决结垢问题。
事实上，宾西法尼亚洲立大学1998年的一项独立研究表明，内螺旋铜管并不比内壁光滑铜管结垢多，而且采用内壁光滑铜管不象约克内螺旋铜管那样能明显改善换热效率。
13、齿轮介绍。
答：齿轮驱动比直接驱动更好！
YORK精心设计的单螺旋带冕状齿，任何时候都是多齿啮合，使压缩机的负荷能均匀分布，运行宁静。
人字形齿纹斜向啮合，力矩传动强度大。
整个齿轮安装在整个压缩机的旋转支柱上，用油膜润滑，润滑充分。
每个齿轮单独装在各自的轴颈和推轴承上，避免了叶轮和电动机作用力的影响。
14、轴封介绍。
答：组件：加工精密的弹簧承力波纹管形陶瓷碳化硅垫圈、聚四氟乙烯静环密封圈、加工精密的搭接陶瓷动环
形状：静环形状为“C”形
特点：压差越大，密封效果越好
材质特点：耐油、耐高温、耐磨
泄露问题回答：约克开式专利轴封设计接触面积小，磨损速度低，油膜润滑，中压力油冷却的工作条件下使用寿命很长。
15、润滑系统介绍。
答：（1）采用高效浸入式油加热器，有效排除溶于油内的制冷剂，加热效果好，可靠性好。
（2）在压力腔内设有高位油槽。
在突然停电而导致停机时，依靠重力作用，仍然有足够的润滑油供应到压缩机内，保证润滑。
（3）机组底部设有回油系统，开机时靠虹吸作用，使润滑油回流。
此装置是约克特有的，其它机组长时间很可能会造成机组缺油。
约克离心机介绍
A’ A
A’ - B’ 恒速电机控制轨迹， 电机转速不变 A - B 变速时，PRV全开， 电机转速降低 B - C 电机转速恒定，PRV关小 C - D 电机转速增加 同时关小PRV
D
C
B
喘振区
最小转速
节能原理
RPM ~ 流量 RPM 2 ~ 压头 RPM 3 ~ HP
% 转速 100 90 75 50
优化电机转速
优化PRV导叶开度
它是如何工作的？
冷冻水温度 温度设定值 蒸发/冷凝压力 PRV 位置 实际电机转速
机组负荷低至极限，在关 闭导流叶片开度的同时， 适当升高转速，避开喘震 区，使机组在极低负荷平 稳运行
优化电机转速
优化PRV导叶开度
VSD是如何工作的？
设计特点 - 工厂配装 VSD
B’
设计特点 - 彩色图象显示控制中心
控制先进
约克独有 同行业中最先进
操作方便 显示生动形象，信息丰富 控制先进，机组运行安全 可靠 可实现远程控制和楼宇自 控
控制先进 显示生动形象，信息丰富
控制先进
控制 先进
机组停机及故障自诊断全信息记录界面， 纪录前十次停机的全部信息
高效节能
• 闭式电机散热于系统中，增加制 冷系统能耗3~6% • 闭式电机在冷媒中旋转，阻力大， 增加动力系统能耗3%
设计特点 - 单级压缩，配预旋转导流叶片
机械结构简单，运动部件少，工作 寿命长，维修方便 压缩机的长工作寿命已在许多应用 中得到证明
可靠性高
多级压缩
• 运动部件多，发生故障率高 • 每级的级间能量损失2~3% • 压缩机轴承的负荷较大，轴承易磨 损，影响机组寿命
YK系列离心式冷水机组
单级离心机组成
压缩机，冷凝器，蒸发器，润滑系统，电机，微电脑控制中心。
一、压缩机：
1、 吸 气 室
将从蒸发器过来的气态冷媒，均匀引入压缩机
2、 进 口 导 叶 用 来 调 节 制 量 ， 当 导 叶 旋 转 时 ， 改 变 了 进 入 叶 轮 的 气 量 大 小
3、 叶 轮
它由主轴带动经齿轮增速 高速旋转，利用离心力作用将气体冷媒加速加压。
柔性联轴器
离心机组原理
1/蒸发器－低温低压冷 媒液体吸收冷冻水热 量蒸发变成低压气体。 把冷量交换到冷冻水。
2/压缩机－利用高速离 心叶轮把冷媒气体压 缩成高温高压的冷媒 气体
3/冷凝器－高温高压冷 媒气体和冷却水热交 换后冷凝成中温的液 态冷媒。把热量交换 到冷却水。
4/节流装置－控制进入 蒸发器冷媒的流量。
5/电机－提供动力
“冷水机组”机械制冷
叶轮
导流叶片
均气板 冷凝器
过冷器
挡液板
满液式 蒸发器
孔板
离心叶轮
导叶－离心机组控制制冷量的装置：通过开度的 大小控制压缩机的气体吸入量。
压 缩 机 内 部 结 构
引射原理和装置－把蒸发器、压缩机里的润滑油通过引射装置回到油槽
机组启动顺序
面板按启动后，需要经过： 导叶位置检查－启动油泵－水流开关检查－传感器自动
– 约克单级压缩机已成功应 用于海军舰艇等关键场合
– 运动部件少，设计简洁、 高效
• 维修方便 • 高效
– 实际运行工况下，部分负 荷效率高
• 高强度的铝合金轴颈轴承
齿轮传动
• 可以优化叶轮设计 • 经过简单调整，对于
特殊工况的适应性强 • 可靠性强 – 同样的部
约克水冷离心式冷水机组YK介绍
约克水冷离心式冷水机组YK介绍1、进口化率问题。
答：约克的进口化率最高。
2、单级压缩的可靠性。
答：约克产品也有采用多级压缩的，最多的可达8级压缩，用于工业冷冻，对于民用空调系统工况，压力差很小，多级压缩带来的效果并不明显。
而且单级压缩由于运动部件较少，设计简洁高效，大大降低了机组的不稳定性及故障率，所以YORK在中央空调领域选择了单级压缩。
多级压缩需要较长较粗的悬臂梁，较长的悬臂梁因挠度大可靠性差，另外较粗的轴大大加大轴与轴承之间的相对转速，加大了轴与轴承间的磨损，不利于机组的长期运行。
多级压缩必须要求在压缩机之间加装中间节能器，否则效果会非常差。
节能器只是相对于多级压缩机加此装置而言，并不是真正意义上的节能。
3、在参观时，如果遇到YK MODEL“C”“D”机组时，怎样解释？答：YORK YK机组处于不断更新改型的阶段，最新的MODEL“E”型机组其外观更美观，机组性能更好。
4、向业主介绍时应特别注意提YORK的品牌效应，闪光点、卖点。
答：微电脑控制中心、单级压缩、开式机组、低冷却水温。
5、开式和闭式的区别。
答：开式驱动：压缩机曲轴的功率输入端伸出机体之外，通过传动装置与原动机相连接。
在伸出部位要用轴封装置使轴段和机体间防止泄露，整个机器只要松开连接件后就可以拆开维修。
这种利用轴封装置的隔离作用，使原动机独立于制冷系统之外的驱动方式称为开式驱动。
半封闭驱动：电动机和压缩机连成一个整体，装在同一机体内，共用一根主轴，因而取消轴封装置，这样电动机便处于四周是制冷剂的环境中，被称为内置式电动机，也叫做封闭式（焊接）或半封闭式（螺栓连接）驱动方式。
开式、闭式比较：（1）首先因为闭式电机要将电机密封在壳体内，所以要求电机体积小，因此绕组的线径比开式的小，抗过载能力差，易造成电机的烧毁。
闭式机组由于采用冷剂冷却电机，如果制冷剂冷却不足或电源电压波动较大时，容易烧毁电机。
（2）在机组调试过程中，闭式机组抽真空不可能全部将系统内的气体抽干净。
约克机组介绍1
水地源热泵应用 ➢ 改善机组运行工况，有效利用地下水、浅表水和土壤的地热资源 ➢ 提供机组的运行效率，降低运行费用，节能环保
Johnson Controls
22
设计特点 – VSD变频启动冰蓄冷机组
目录
一、YORK中央空调设备汇总介绍 二、YORK水冷离心式冷水机组YK介绍
三、YORK螺杆式冷水（热泵）机组YS/YR/YEAS介绍
四、YORK空调末端设备介绍
Johnson Controls
1
YORK水冷产品
YK 系列水冷离心式冷水机组 冷量范围：300-2900TON 冷媒： R-134A 产地：中国 无锡
YGAS螺杆式空气源冷水机组 冷量范围：90-450RT 冷媒： R-134a 产地：中国 广州
Johnson Controls
3
Engineer System－产品空介绍调末端设备
YSM（YSA） 系列组合式空气处理机组 风量：1190-90000m3/h
（50000-240000m3/h） 产地：中国 广州
分离效率是市场上类似产品的5 至20倍
减少进入蒸发器制冷剂的油含量， 保证换热器高效的换热
➢ 均布气流，提高换热效率
蒸发器配视液镜
➢ 便于调整冷剂充注量 ➢ 有利于故障诊断
铜管中部设钢板支撑架
➢ 最小的铜管震动 - 耐用 ➢ 支撑处铜管厚度增加 ➢ 延长寿命－减少更换次数 ➢ 每根管子可单独更换，维修方便
Johnson Controls
视液镜
12
降膜式蒸发器技术 显著降低冷媒的充注量（将传统充注量平均降低20%） 高度的密封性设计 蒸发器装有分液槽或分配器，制冷剂在整个壳体长度

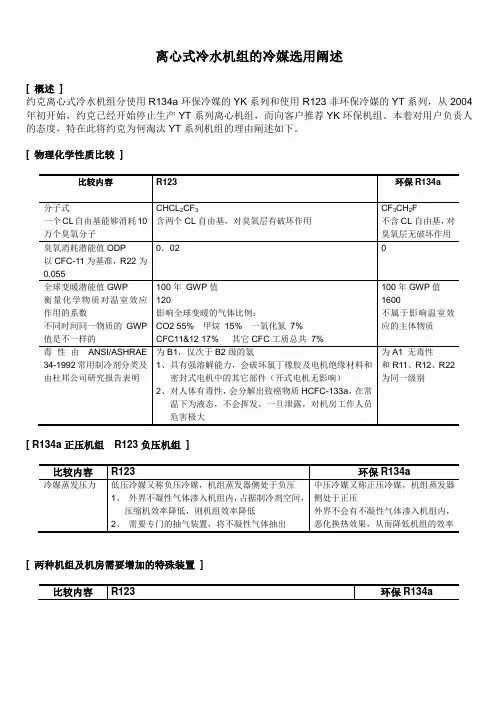

为什么约克由YT改YK冷媒
离心式冷水机组的冷媒选用阐述
[ 概述]
约克离心式冷水机组分使用R134a环保冷媒的YK系列和使用R123非环保冷媒的YT系列，从2004年初开始，约克已经开始停止生产YT系列离心机组，而向客户推荐YK环保机组。
本着对用户负责人的态度，特在此将约克为何淘汰YT系列机组的理由阐述如下。
[ 物理化学性质比较]
[ R134a正压机组R123负压机组]
[ 两种机组及机房需要增加的特殊装置]
[ 政策]
◆发达国家对CFCs和HCFCs类物质的削减和禁用要求和趋势
禁用期限提前
发达国家对CFCs类物质的禁用期限从原来的2000年12月提前到1995年12月。
禁用物质的种类扩大
从原来的CFCs和哈龙物质；逐步扩大到HCFCs类物质、甲基氯仿和甲基溴。
部分地区、国家和组织超前行为
瑞士、意大利规定2000年禁用HCFCs物质；
瑞典、加拿大规定为2010年；欧共体规定为2015年。
美国
⏹2015年1月1日冻结HCFC123和HCFC124的生产。
⏹2020年1月1日不再制造使用HCFC123和HCFC124的新设备。
可以看出，不断开展的修正案会议，将非环保制冷剂的禁用时间一再提前。
机组的使用寿命为30~40年，如果采用HCFC123机组，届时也无法更换环保制冷剂，用户需要更换一台新机组。
YK机组使用的是环保HFC134a冷媒，无禁用期限。

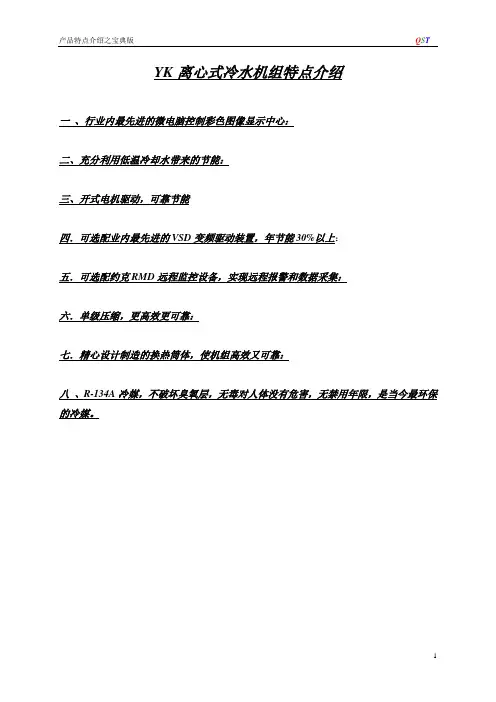

机组特点介绍宝典版之YK、YT、YS
一、行业内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三、开式电机驱动，可靠节能四．可选配业内最先进的VSD变频驱动装置，年节能30%以上：五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．单级压缩，更高效更可靠：七．精心设计制造的换热筒体，使机组高效又可靠：八、R-134A冷媒，不破坏臭氧层，无毒对人体没有危害，无禁用年限，是当今最环保的冷媒。
一、行内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三、开式电机驱动，可靠节能四．可选配业内最先进的VSD变频驱动装置，年节能30%以上：五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．单级压缩，更高效更可靠：七．精心设计制造的换热筒体，使机组高效又可靠：一、行业内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三．卓越的工业级设计的高效双螺杆压缩机，100-10%无级调节四、开式电机驱动，可靠节能五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．独特设计的三级油分，分油效果最佳，保证机组的润滑和高效运行七．精心设计制造的换热筒体，使机组高效又可靠：特点速查手册一．行业内最先进的微电脑控制彩色图像显示中心：1．彩色图像显示控制中心操作为简体中文配合图像显示，更方便，更直观。
并且配有多种语言库，5秒钟即可转换繁体中文、英文或其它语言以及进行公制、英制单位转换，适用更多操作需求。
2．尽享光标导航和键盘输入的好处，真正的电脑信息时代的先导产品。
3．屏幕趋势分析，可追踪100多项数据的逐时运行状态并可同时显示6组数据的运行曲线，配合约克预防性维修保养概念。
4．四级安全密码，使控制中心可以区分远程、就地、检修及操作员指令，避免机组的误操作。
5．可记录机组故障停机点的全部运行参数，为机组维护和检修提供第一手的准确数据。
6．可提前6周设定机组每日及节假日开停机时间，不同需求不同设定。
YK冷水机组产品知识
冷凝器压力传感器(025W28678-006)
压缩机上油高压传感器(025W28678-006) 油槽上油低压传感器(025W28678-006)
基本控制-冷水机组启动和停机程序（机电启动器和固态启动器）
基本控制
基本控制-冷水机组启动和停机程序（变频启动器）
基本控制-紧急停机
设计特点
开式电机，电机空气冷却
换热管
高效强化换热管
采用最新高效换热铜管，传热效率最佳 水侧和制冷剂侧强化传热，减少机组能耗和管道
冷凝器、蒸发器支撑板处高
效传热管设计成光管
光管段铜管壁厚增加1倍 支撑板处光管采用胀接,把铜管固定在支撑板上
使用寿命长
节流装置
可变孔板 目标:控制冷剂从冷凝器到蒸发器的流量
主要组成：蝶阀
弹簧减震器/橡胶减震垫
温度/压力传感器
油槽上的温度传感器(025-33288-000)
排气温度传感器(025-33288-000/025-39993-000) 过冷液体温度传感器(025-37831-000)
蒸发器温度传感器(025-34519-000)
冷冻水、冷却进出水口温度传感器（025W29964-000) 蒸发器压力传感器(025W28678-112)
均布气流，提高换热效率
高效节能
设计特点 - 高效换热器设计
铜管中部设钢板支撑架
最小的铜管震动 - 耐用 支撑处铜管厚度增加 延长寿命－减少更换次数 每根管子可单独更换，维修方便
可靠性高，灵活性好
蒸发器内置消雾器
防止液态制冷剂带入压缩机，延长压缩机使用寿命
维修简单， 费用低廉
2P 后水 箱
船用水箱
3P前水箱
约克离心式冷水机组产品特点
约克离心式冷水机组产品特点YK机组采用先进设计，各部件精确匹配，运行高效可靠，操作简单，维修方便。
一、MILLENNIUM微电脑图形动画控制中心（见下图）先进的控制最大的优势是提高了机组的控制精度，同时预防性维护保养的设计从根本上避免了机组恶性事故的可能，使机组的可靠性达到了最高。
机组标准配置先进的MILLENNIUM微电脑图形动画控制中心，采用现代化微电子技术，优化机组控制逻辑，大大提高运行效率。
该控制中心具有独特的安全控制逻辑，确保冷水机组避免发生任何破坏性的故障。
其显示屏采用全屏图形动画显示，有中文、英文等多种文字可供选择。
并可选用英制或公制，实时显示机组的运行状态，参数和控制信息全部显示在一个界面内（见下图），操作方便简单。
此外该控制中心可配置YORK ISN楼宇自控系统，可将冷水机组空气侧和楼宇自控结合起来，大大提升用户的使用品质。
微电脑控制中心可实现如下先进控制：1、冷冻水出口温度控制：（1）用数字键输入设定值，可精确到0.050C，高于常规机组20倍，避免了冷冻水温度偏低带来的浪费。
（2）通过显示屏可校核实际温度和设定温度。
（3）与约克ISN楼宇自控系统联网，具有标准运程重设功能，可选配模拟信号，或其他预定的遥控信号。
（4）远程重设范围可调（达11.10C）。
2、信息监测电脑控制中心可监测和直观显示几十中种机组运行参数1) 运行状态冷冻出水温度冷冻回水温度蒸发器压力冷凝器压力冷却出水温度冷却回水温度蒸发器饱和温度冷凝器饱和温度排气温度油温油压限流设定值电机电流百分比运行时间压缩机启动次数压缩机电机状态油路电磁阀状态启动开关状态冷冻水流开关状态引射电磁阀状态防止重复启动时间油分离器低油位状态操作模式(本地,遥控,维修)2) 运行代码一切正常 RTC电池故障最小滑阀位置冷凝器高压限定在实施中油过滤器堵塞电流限值在实施中高油温>1850F 蒸发器低压限定在实施中雪种充注过量延时2分钟重新启动高压传感器故障3) 安全保护性停机代码一切正常电源故障蒸发器压力过低油压或冷凝器的传感器故障油压过低排气温度过高冷凝器压力过高辅助安全保护装置使之停机油温过高液流温度过高蒸发器压力过高蒸发器的传感器或探头故障热电偶开路马达相电流不平衡油分离器油位过低排气温度传感器故障止推轴承探头故障启动器故障被探测到4) 周期性停机代码一切正常水流开关故障防止重复启动导叶马达打开水温过低电源故障油温过低滑阀位置>10%不能开机线电压过低AC 电压过低机组周期性停机多台机组时的周期性停机内部时钟使之停机马达控制器--外部复位（以上参数可能因机型不同而各异）3信息打印为了方便起见，打印机可以很容易的直接与控制中心相连，控制中心可以按预定时间间隔自动打印记录，无须操作人员操心。
约克品牌介绍
约22600TR 中央电视台新台址—中国第一个YK J7机组项目 中央电视台新台址—中国第一个YK J7机组项目
北京首都机场Ｔ３航站楼 北京首都机场Ｔ
４０万平方米 ２００８年奥运会第一门户 ２００８年奥运会第一门户 ９＊２０００TR １０ＫＶ离心机
国家大剧院
总冷量4700冷吨，离心式、螺杆式机组
约克(无锡) 约克(无锡)空调冷冻设备有限公司
约克（无锡） 约克（无锡）厂
• 1996年12月31日成立 1996年12月31日成立 • 1997年第三季度开始生产 1997年第三季度开始生产 • 60000平方米占地面积 60000平方米占地面积 • 14000平方米建筑面积 14000平方米建筑面积 • 2008年生产能力:400台大型冷水机组/月 2008年生产能力:400台大型冷水机组/ 年生产能力:400台大型冷水机组 • 2008年全年销售额24亿人民币 2008年全年销售额24亿人民币 年全年销售额24
可靠性高
开式电机空气冷却，绕组线径粗 开式电机空气冷却， 制冷剂与电机完全分离
闭式电机绕组线径细，抗过载能 闭式电机绕组线径细， 力差，制冷剂冷却不足或电压 波动大时， 波动大时，易烧毁电机 电机产生电火花将制冷剂 分解，与水反应成氢氟 分解，与水反应成氢氟 酸，严重污染系统 一旦电机烧毁，系统需要换油、 一旦电机烧毁，系统需要换油、 制冷剂、密封件、 厂维修， 制冷剂、密封件、原 厂维修，耗时耗力
英吉利海峽海底隧道
美國海軍艦隊及潜艇空調冷凍設備指定提供商
多屆奧林匹克運動會
加拿大卡加里 法國格勒諾勃 巴力湖 里耳享墨
香港很多大型建筑都采用约克机组
世界贸易中心、时代广场、太古广场、 世界贸易中心、时代广场、太古广场、 置地广场、 置地广场、香港会议展览中心
约克YK机组维修保养技术手册
可靠性高
控制先进
2019/2/20
31
产品特点 - HFC-134a环保冷媒
CFC: 氯氟烃(碳氢化合物的氟、氯完全衍生 物)ODP较高 HCFC: 氢氯氟烃 (不完全卤代烃)ODP较低 HFC: 氢氟烃(不完全卤代烃)ODP为零 ODP (臭氧消耗潜能值)
2019/2/20
16
产品特点 - 高效换热器设计
高效强化换热管
采用最新高效换热铜管，传热效率最佳 水侧和制冷剂侧强化传热，减少机组能耗和管道结垢
蒸发器壳体底部装有分液槽
制冷剂在整个壳体长度方向均匀分布，传热效果最佳
冷凝器内置过冷器
过冷液体，改善循环效率
冷凝器内置排气挡板
可靠性高， 灵活性好
能够全自动监控机组运行，记录运行状态 参数，简化运行管理工作
具有自诊断功能，可以记录故障状况，进 行机组运行趋势分析，以实现预防性保养 ，将故障率将至最低 提供多种安全保护及报警功能，保证机组 安全运行，故障率低 数据记录安全先进
维修简 单，费 用低廉
控制先进
2019/2/20 24
2019/2/20 4
产品介绍 – 系统介绍
制冷剂循环
完全由工厂组装，包括蒸发器、冷凝器、压缩机、电机 、润滑系统、控制中心和所有跟机组有关的接管和敷线
2019/2/20 5
产品特点
可靠性高， 灵活性好
开式电机，电机空气冷却 单级压缩，配预旋转导流叶片
高效节能
专利轴封设计
低冷却水温工况下正常运行 高效换热器设计
