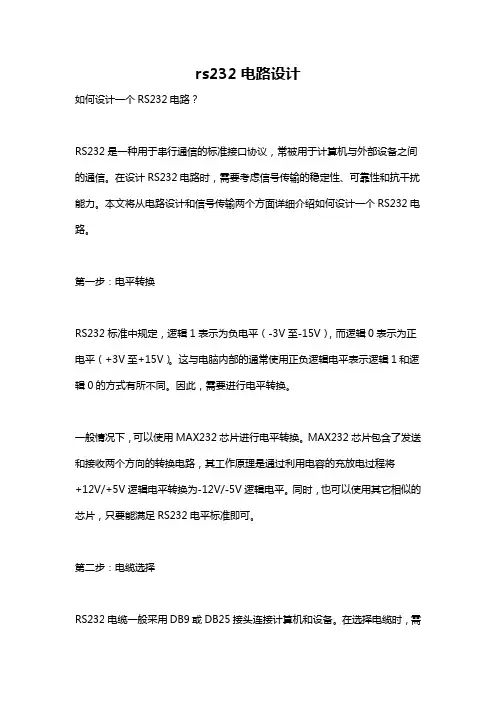

rs232电路设计如何设计一个RS232电路？RS232是一种用于串行通信的标准接口协议，常被用于计算机与外部设备之间的通信。
在设计RS232电路时，需要考虑信号传输的稳定性、可靠性和抗干扰能力。
本文将从电路设计和信号传输两个方面详细介绍如何设计一个RS232电路。
第一步：电平转换RS232标准中规定，逻辑1表示为负电平（-3V至-15V），而逻辑0表示为正电平（+3V至+15V）。
这与电脑内部的通常使用正负逻辑电平表示逻辑1和逻辑0的方式有所不同。
因此，需要进行电平转换。
一般情况下，可以使用MAX232芯片进行电平转换。
MAX232芯片包含了发送和接收两个方向的转换电路，其工作原理是通过利用电容的充放电过程将+12V/+5V逻辑电平转换为-12V/-5V逻辑电平。
同时，也可以使用其它相似的芯片，只要能满足RS232电平标准即可。
第二步：电缆选择RS232电缆一般采用DB9或DB25接头连接计算机和设备。
在选择电缆时，需要注意以下几点：1. 信号引脚的连接：根据设备和计算机之间的连接需求，选择合适的引脚连接方式。
2. 电缆长度和质量：RS232标准规定，最大支持的电缆长度为50英尺（约15米），但为了保证信号传输的质量和稳定性，最好选择质量好的电缆，并保持电缆长度在15米以内。
3. 屏蔽和绝缘：由于RS232信号传输时很容易受到干扰，因此选择带有屏蔽层和绝缘层的电缆可以提高抗干扰能力。
第三步：电流限制和保护电路设计在RS232电路中，为了保护芯片和设备免受电流冲击和静电的损坏，可以加入电流限制和保护电路。
电流限制电路可以起到限制电流大小的作用，防止电流过大导致设备或芯片损坏。
保护电路可以防止静电产生的高压对芯片、设备和电缆造成损害。
第四步：调试和测试完成RS232电路的设计后，需要进行调试和测试，以确保电路正常工作。
可以使用示波器测量信号的波形和频率，使用终端仿真软件测试数据的发送和接收，以及测试连接的稳定性和可靠性。
RS485,RS232,以太网接口防雷防静电方案
一、RS485与RS232防护方案RS485 信号防雷保护RS232 信号防雷保护方案说明：图中只画了防雷及过压过流保护部份，至于上拉下拉电阻和终端电阻等并没有标示第一级使用三极气放管进行粗保护，差模共模保护，出现大电压时，气放管导通，将大电流引导到大地，为后续电路提供一道屏障，自恢复保护丝起过流保护，电流异常时，会由低阻转为高阻，将电路切断，以达到保护后续电路的作用，也起线路匹配作用。
TVS 作精细保护，共模差模全保护，经过前二次的保护，到这里的电压通常不会太高，TVS 进行再次的精细保护，为后续的电路提供精准的保护，TVS 还有防静电的作用，使接口芯片处于安全的环境之内。
此方案符合IEC61000-4-2 、IEC61000-4-4 、IEC61000-4-5 等相关测试标准。
二、以太网防护方案实际使用中Ethernet 接口是一个125 MHz 的时钟频率，工作为2 V 数字电平信号。
往往产品在室内，短通讯数据线应用中，产品从以太网接口输入的通常是ESD 的威胁。
1．千兆网络静电保护符合标准：IEC 61000-4-2 Level 4 (Contact: 12 kV Air: 17 kV）优点：提供高速数据传输需要，无信号损失、不影响速率千兆网络静电保护2．10M /100M 静电加雷击保护方案一：适用条件:离充分暴露的直击雷区间用网络线连接线短于10米距离设备测试标准:TU-T (10/700 μS) 阻抗(40Ω)差糢: 共模:10M /100M 静电加雷击保护方案一方案二：适用条件: 充分暴露的直击雷区间测试标准: IEC61000-4-5 50 & 8/20μS 阻抗(2Ω) 差糢:6KV 共糢:6KV10M /100M 静电加雷击保护方案二方案说明:方案选择第一级使用GDT气体放电管,将浪涌电流通过开关式气体放电管泄放到大地,或放电管电极之关的惰性气体电光弧以热量形式消除,中间充分利用网络变压器的电感特性,起到去藕和隔离作用。
接口防护措施总结
xx接口防护措施总结关键字：xx 接口防护xx是IDU系列产品的低端产品，定位于替代SDU的部分低端市场，主要用于接入网、小模块局、微站等市场，同时兼顾部分户外基站市场的需求xx包含很多接口,其中包括电源输入端口、串口、模拟量输入端口、E1端口、传感器电源输出端口、网口、USB口、I2C口等。
如果不进行端口保护，外部危险信号就会通过端口直接引入而造成器件的损坏，特别是电源端口、网口和E1端口等，还会引入雷电信号。
xx根据其端口的自身特点进行了一些保护措施，现在对各个端口保护措施进行分析说明。
1。
电源输入端口图1 电源输入端口输入电源电压为直流20V-60V.根据电源输入端的特点，防护措施包括防雷、防浪涌、以及过流、防反接等。
①防雷或防浪涌冲击的措施采用压敏电阻通过放电管接地的方式进行雷击保护，压敏电阻型号为S20K60.它的防雷电压为85V，可以防护6.5kA的雷电。
如图1,采用R152和R151与放电管G1连接来防护共模雷,其中放电管G1可以缩短压敏的泄放通道。
R149用来防护差模雷，不采用R152和R151串联的方式来滤除差模雷，是因为这两个压敏电阻串联后的防雷电压为170V,这样将无法滤除85V～170V之间的差模雷.②过流保护措施电源保护电路在正级输入端串联保险丝F1来进行过流保护，当电流太大时，保险丝熔断来对单板进行保护。
③防反接保护措施在电源的负极串入二极管D66通过它的单向导电性能来实现电源的反接保护。
当电源极性反接时，电路不工作,单板不损坏.④电源滤波图1中，C139、C154、L26、C140、C141、C158组成了电源滤波器，它对滤除差模噪声和共模噪声都有一定的效果。
共模电感L26在滤除差模噪声的同时对共模噪声有显著效果，同时，C140、C141也是滤除共模噪声，其选用为0。
022微法的陶介电容，有较好的高频特性。
2. 以太网输入端口以太网接口作为一种宽带网的基本通信接口在产品中得到了大量应用。
RS232和MAX232引脚定义及接口电路
9针串口（DB9）25 针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 2 0 数据终端准备DTR5 信号地 GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）9针－9针 25针－25针 9针－25针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7关于串口连接线的制作方法在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:9针对9针串口连接9针母头9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。
RS232和MAX232引脚定义及接口电路
9针串口（DB9）25 针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 2 0 数据终端准备DTR5 信号地 GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）9针－9针 25针－25针 9针－25针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7关于串口连接线的制作方法在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:9针对9针串口连接9针母头9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。
RS232抗干扰指南
1 通信线路的绝缘设计方法RS-232 的大噪声（干扰）容限可使接口可靠工作，避免对由外部加到导线上的噪声引起的数据错误。
在一个充满了电子噪声的连接环境中，绝缘可以防止噪声在连接电路之间的耦合。
绝缘通过将一个电路分成一个个独立的块来进行工作。
这些块使用光和磁耦合来传送能量和数据，而过滤掉大部分的噪声。
绝缘可以隔开地线、数据连接，或者把两者都隔开。
地线绝缘使得一个电路对电源震荡和在被附近电路共用的地线中的噪声有免疫能力。
在长的连接中，地线绝缘还使得连接对从一端到另一端的接地电位差异有免疫能力。
绝缘数据连接避免了噪声在连接和它所连接到的电路之间的耦合。
大多数的电路连接使用直接的办法，例如焊点或者诸如螺母接线端或压接这样的机械连接。
利用电镀绝缘，一个电路的地线和信号线与其他电路没有电阻通道，或者直接的接触。
相反，电路可以使用光或者磁耦合来传输能量和信号。
绝缘还使得每个电路对另一个电路中的噪声具有免疫能力。
实现电镀绝缘的一般方法包括使用变压器来绝缘电源和使用光隔离器来隔离数据。
在一个变压器中，在线圈绕组之间的磁耦合使得主线圈中的电流在次线圈中产生电流。
光隔离器通过光敏电阻以及释放和探测可见或者红外波段中的能量的光敏二极管的方式来传输能量。
以类似的方式，一个光纤--光学接口将二个电信号转换成在光纤中传输的光信号，并且在接收器中将光信号转换成电信号。
为了进行完全的绝缘，RS-232连接的每一端需要一个RS-232接口使用的一个绝缘的电源，以及一个绝缘的接口，用来穿过绝缘屏障传输信号。
在RS-232连接中，SG是信号地。
因为RS-232接收器读取的是信号线和SG之间的电压，一个SG上的噪声脉冲就能导致接收器误读一个逻辑电平。
?在数字逻辑中，+5 V是对信号地以上5 V电压的一个简单说法。
当一个电路使用不只一个电源的时候，即使电源的接地线没有相互绝缘，使接地通路保持独立，减少了从一个通路耦合到另一个通路的噪声。
rs232电路原理
rs232电路原理
RS232电路原理是一种常用的串行通信接口标准，常用于计算机与外部设备的通信。
它使用两根数据线进行数据传输，分别是发送线（TXD）和接收线（RXD）。
在RS232电路中，发送和接收数据使用两种不同的电平表示，即逻辑高电平和逻辑低电平。
逻辑高电平通常表示为负电平（-3V至-15V），而逻辑低电平通常表示为正电平（+3V至
+15V）。
为了实现信号的可靠传输，RS232电路还包括一些辅助线，包括数据控制线（DTR和DSR）、请求发送线（RTS和CTS）
和数据就绪线（DCD）。
在RS232电路中，发送端发送数据时，将数据经过串行发送
器处理成一串位流，然后通过发送线发送出去。
接收端收到数据时，通过接收线接收数据，并经过串行接收器处理成相应的数据。
这样，发送端和接收端就能够进行数据交换。
RS232电路还包括一些硬件元件，用于保护和匹配信号，如电阻、电容和电流驱动器等。
这些元件有助于提高电路的稳定性和可靠性。
总的来说，RS232电路利用两根数据线进行串行通信，通过逻辑高电平和逻辑低电平表示不同的数据，同时辅以控制线进行数据的控制和管理，以实现计算机与外部设备的数据交换。
RS232 保护方案概述
RS RS232232232 保护保护方案概述方案概述方案概述RS232美国电子工业协会（EIA ）、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
