剪力墙结构和框架结构的区别- 剪力墙分类-

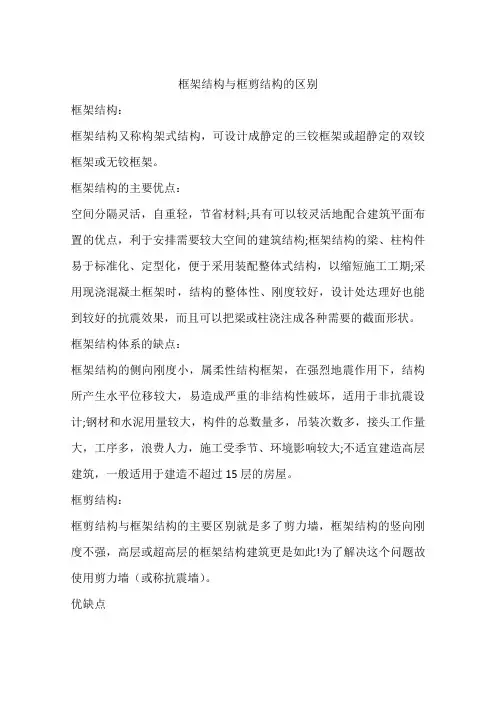

框架结构与框剪结构的区别
框架结构与框剪结构的区别框架结构：框架结构又称构架式结构，可设计成静定的三铰框架或超静定的双铰框架或无铰框架。
框架结构的主要优点：空间分隔灵活，自重轻，节省材料;具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构;框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期;采用现浇混凝土框架时，结构的整体性、刚度较好，设计处达理好也能到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。
框架结构体系的缺点：框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破坏，适用于非抗震设计;钢材和水泥用量较大，构件的总数量多，吊装次数多，接头工作量大，工序多，浪费人力，施工受季节、环境影响较大;不适宜建造高层建筑，一般适用于建造不超过15层的房屋。
框剪结构：框剪结构与框架结构的主要区别就是多了剪力墙，框架结构的竖向刚度不强，高层或超高层的框架结构建筑更是如此!为了解决这个问题故使用剪力墙（或称抗震墙）。
优缺点这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。
因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力。
框架结构和框剪结构的区别：框剪结构与框架结构的主要区别就是多了剪力墙,框架结构的竖向刚度不强,高层或超高层的框架结构建筑更是如此!为了解决这个问题故使用剪力墙.你可以去了框架结构。
墙体结构的分类
墙体结构的分类墙体结构是指建筑物的外墙所采用的结构形式，根据结构材料和构造方式的不同，墙体结构可以分为多种类型。
本文将从墙体结构的分类角度出发，分别介绍实体墙、框架墙和剪力墙三种常见的墙体结构形式。
一、实体墙实体墙是指由砖、混凝土等材料砌筑而成的墙体结构。
实体墙一般具有较高的承载力和稳定性，广泛应用于住宅、商业建筑等领域。
根据材料的不同，实体墙又可分为砖墙、石墙和混凝土墙等多种类型。
其中，砖墙是最常见的一种实体墙结构，它由砖块通过砂浆粘接而成，具有较好的隔热、隔声和防火性能。
石墙则由天然石材组成，具有天然美观的特点，常用于古建筑等场所。
混凝土墙是由混凝土浇筑而成，具有优良的抗震性能和耐久性，被广泛应用于各类建筑中。
二、框架墙框架墙是指由柱、梁和墙体组成的框架结构。
框架墙的墙体常由轻质砖块或空心砖块砌筑而成，其内部留有空隙，以减轻墙体的自重。
框架墙结构具有较好的隔热、隔声和抗震性能，广泛应用于高层建筑、厂房等领域。
框架墙的优点是墙体自重轻，可提高建筑的整体稳定性，同时也有利于施工和维护。
然而，框架墙也存在一些问题，如墙体的开孔对隔热性能有一定影响，需要采取相应的隔热措施。
三、剪力墙剪力墙是指由混凝土墙板构成的墙体结构。
剪力墙的特点是墙体厚度相对较大，具有良好的抗震性能。
剪力墙广泛应用于高层建筑和地下结构中，可以有效地抵抗水平力，提高建筑的抗震能力。
剪力墙的墙板一般由钢筋混凝土构成，其厚度和配筋数量可以根据设计要求进行合理的调整。
剪力墙结构的优点是墙体具有较高的刚度和稳定性，但施工较为复杂，需要注意墙体的布置和施工工艺。
墙体结构的分类主要包括实体墙、框架墙和剪力墙三种形式。
不同类型的墙体结构在承载力、稳定性、抗震性能等方面有所差异，需要根据具体的建筑要求进行选择。
同时，在设计和施工过程中需要注意墙体的材料选择、结构布置和施工工艺，以确保墙体结构的安全可靠。
剪力墙结构和框架结构的区别完整版
剪力墙结构和框架结构的区别集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。
这种结构在高层房屋中被大量运用，所以，购房户大可不必为其专业术语所蒙蔽。
剪力墙结构。
钢筋混凝土的墙体构成的承重体系。
剪力墙结构指的是竖向的钢筋凝土墙板，水平方向仍然是钢筋混凝土的大楼板，大载墙上，这样构成的一个体系，叫剪力墙结构。
为什么叫剪力墙结构，其实楼越高，风和载对它的推动越大，那么风的推动叫水平方向的推动，如房子，下面的是有约束的，上面的风一吹应该产生一定的摇摆的浮动，摇摆的浮动限制的非常小，靠竖向墙板去抵抗，风吹过来，板对它有一个对顶的力，使得楼不产生摇摆或者是产生摇摆的浮度特别小，在结构允许的范围之内，比如：风从一面来，那么板有一个相当的力与它顶着，沿着整个竖向墙板的高度上相当于一对的力，正好相当于一种剪切，相当于用剪子剪楼而且剪楼的力越往上剪力越大，因此，把这样的墙板叫剪力墙板，也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风和载，包括水平方向的地震力和风对它的一个推动。
框架结构?框架结构住宅是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅。
适合大规模工业化施工，效率较高，工程质量较好。
框架结构由梁柱构成，构件截面较小，因此框架结构的承载力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时，现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑，框架结构的墙体是填充墙，起围护和分隔作用，框架结构的特点是能为建筑提供灵活的使用空间，但抗震性能差。
砌体结构砌体结构以砌体为主制作的结构称为砌体结构。

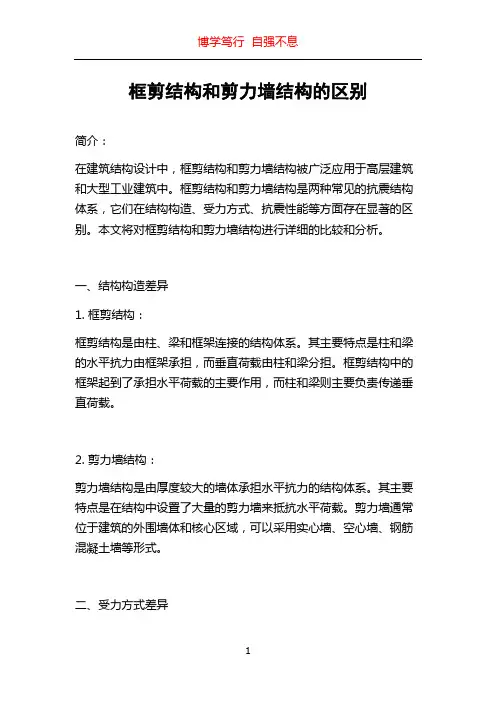

框剪结构和剪力墙结构的区别
框剪结构和剪力墙结构的区别简介：在建筑结构设计中，框剪结构和剪力墙结构被广泛应用于高层建筑和大型工业建筑中。
框剪结构和剪力墙结构是两种常见的抗震结构体系，它们在结构构造、受力方式、抗震性能等方面存在显著的区别。
本文将对框剪结构和剪力墙结构进行详细的比较和分析。
一、结构构造差异1. 框剪结构：框剪结构是由柱、梁和框架连接的结构体系。
其主要特点是柱和梁的水平抗力由框架承担，而垂直荷载由柱和梁分担。
框剪结构中的框架起到了承担水平荷载的主要作用，而柱和梁则主要负责传递垂直荷载。
2. 剪力墙结构：剪力墙结构是由厚度较大的墙体承担水平抗力的结构体系。
其主要特点是在结构中设置了大量的剪力墙来抵抗水平荷载。
剪力墙通常位于建筑的外围墙体和核心区域，可以采用实心墙、空心墙、钢筋混凝土墙等形式。
二、受力方式差异1. 框剪结构：框剪结构的受力方式主要是由柱和梁的弯曲和剪切来承担水平荷载。
柱和梁通过连接节点进行刚性连接，形成框架，共同承担水平荷载。
2. 剪力墙结构：剪力墙结构的受力方式主要是由墙体的抗剪能力来承担水平荷载。
墙体在受力时产生剪应力，通过墙体的抗剪能力来抵抗水平荷载的作用。
三、抗震性能差异1. 框剪结构：框剪结构具有较好的整体刚度和承载能力，能够较好地抵抗地震力的作用。
其主要抗震机制是通过框架的刚性来分担和消散地震能量。
2. 剪力墙结构：剪力墙结构具有较好的垂直刚度和抗震性能，能够有效地吸收和消耗地震能量。
其主要抗震机制是通过墙体的刚性和略微的变形来分担和消散地震能量。
四、适用范围差异1. 框剪结构：框剪结构适用于较大跨度和较高层次的建筑物。
其优点是结构构造灵活，空间利用率高，适应性强，适用于复杂的建筑形式。
2. 剪力墙结构：剪力墙结构适用于高层建筑和大跨度工业建筑等需要较好抗震性能的建筑物。
其优点是结构简单、稳定性好、承载能力大，适合进行一定高度的垂直增重。
结论：在设计建筑结构时，选择采用框剪结构还是剪力墙结构要根据具体的工程需求和所处的地理环境来确定。
剪力墙和框架剪力墙的区别
剪力墙是房子设计中不可或缺的，但是剪力墙结构设计方案有多种，如今用的数最多的就是说剪力墙结构。
下面和你一起来看看剪力墙和框架剪力墙的区别，女神与女汉子。
剪力墙和框剪结构的差别剪力墙结构剪力墙结构，即由剪力墙构成的承受纵向和水平功效的构造。
目前构造墙结构运用于高层住宅工程建筑，但对于抗震烈度较高的地区，诸如此类北京市，因为本地不认可异形柱规范，故就算6楼高的居民楼也会选用框架柱管理体系。
框剪结构更受亲睐。
“剪力墙结构”是女汉纸。
许多人为框剪结构编了个搞笑段子：腰大粗腿壮身子肥，身虽这般不不自信，地震安全性舍我谁?若问哪还缺憾，房间装饰受限制，顶部变形有点危。
剪力墙结构的关键优势是：水准总宽大，抵御水准载荷的工作能力强，抗震等级特性好。
缺陷是：预制构件的占地大，房间装饰不足灵便。
在水准洪水功效下，剪力墙结构的形变方式是弯折型，即下边层间形变小，而上端的虚梁形变大。
“框剪结构”，是女神。
方案布置随意行，魔鬼身材S型，上下均为小变形。
框架-剪力墙结构结合了框架和剪力墙的优点，利用框架来满足建筑功能中灵活布置房间的需求，通过剪力墙来达到抵抗水平地震作用的目的。
框架结构的主要优点是：构件的占地面积小，可以提高建筑物的使用面积，房间的布置比较灵活。
缺点是水平刚度小，抵抗水平荷载的能力弱。
框架结构的主要变形形式为剪切型，下部层间变形较大，越往上层间变形越小。
框架-剪力墙结构的变形是弯剪型，形状为反S型，下边根据剪力墙来约束纯框架结构的大形变，而上部根据框架来“拉到”纯剪力墙的大变形。
剪力墙结构比框剪结构结构能承担更多的水准荷载。
风载荷和洪水载荷全是水准载荷，所以要是不是洪水区域房屋，框剪结构是彻底够了的，可是洪水区通常的房子都是剪力墙结构。
框架-剪力墙结构中剪力墙的设计
框架-剪力墙结构中剪力墙的设计摘要：本文探讨了框剪结构中剪力墙的厚度、数量及长度的确定，从剪力墙的平面、竖面阐述了剪力墙的布置，结合建筑使用要求，确定剪力墙的数量和布置方式是在框架剪力墙结构设计中最重要的。
关键词：框架剪力墙布置0 引言建筑技术需要随工业化、城市化的日益发展而发展，高层建筑越来越成为建筑形式的首选，因为高层建筑具有节约用地、节省投资等方面的优势。
高层建筑结构体系根据抗侧力体系的不同可分为：剪力墙结构、框架结构、框架—剪力墙结构、筒中筒结构和多筒结构体系。
我所参与设计的东北电网电力调度交易中心大楼，采用的是型钢混凝土框架-剪力墙结构，此设计获得了省优秀设计一等奖。
下面结合设计经验，就框剪结构中剪力墙的设计加以探讨。
1 确定剪力墙的厚度框剪结构体系中，边框柱和边框梁宜作为剪力墙的边缘约束构件。
带边框剪力墙的截面厚度在规范中规定分别为：①一、二级剪力墙的底部加强部位抗震设计时的厚度不允许小于200mm，同时不宜小于层高的1/16；无端柱或翼墙时，不宜小于层高或无支长度的1/12；②其他情况不应小于160mm，且不宜小于层高的1/20；无端柱或翼墙时，不宜小于层高或无支长度的1/16。
边框梁的高度可取墙厚度的2倍，宜取与墙厚度相同的宽度。
结构安全和经济合理等特点是一个合理的剪力墙厚度应具有的。
2 框架—剪力墙计算方法在水平荷载作用下的框架—剪力墙体系，由框架和剪力墙共同承受外荷载，这种解析方法是基于连续化思想来计算框架—剪力墙。
换言之，通过刚性链杆，即刚性楼盖的作用将框架和剪力墙连在一起。
相互作用的集中力pft会在链杆切断后，在楼层标高处剪力墙与框架间产生。
计算时将集中力pft简化为连续的分布力pf，以便于计算。
与这相对应，框架变形与剪力墙相同的变形连续条件，在每一楼层标高处，简化为框架变形与剪力墙相同的变形连续条件，在沿整个建筑高度范围内。
位移y与荷载p(x)之间对普通梁关系如下：ei■=p（x）对剪力墙来说，承受外荷载与框架弹性反力的一个弹性地基梁，可视其为上端自由下端固定。
框架结构、剪力墙结构、框剪结构框支剪力墙结构
框架结构、剪力墙结构、框剪结构框支剪力墙结构框架剪力墙就是以框架和剪力墙共同承担水平和竖向荷载的一种结构体系。
这是从结构整体角度来划分的。
框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。
这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。
一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。
框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。
但它能满足现代建筑不同功能组合的需要，有时结构设计又不可避免此种结构型式，对此应采取措施积极改善其抗震性能，尽可能减少材料消耗，以降低工程造价。
因此，框架剪力墙结构包括框支剪力墙，框支剪力墙却不一定是框架剪力墙结构。
框架结构的受力特点是荷载传给楼板，再传给次梁、主梁、柱、基础、地基。
此种结构受力体系由梁、柱组成，用以承受竖向荷载是有利的，但是在承受水平荷载方面能力有限，因此仅仅适用于房屋高度不大，层数不多的建筑。
剪力墙即一段钢筋混凝土墙体，因其抗剪能力很强，故称剪力墙。
在框剪结构中，框架与剪力墙协同受力，剪力墙承受大部分水平荷载，框架承受大部分的竖向荷载，这样大大减少了柱子的截面。
当房屋的层数更高的时候横向水平荷载更大，这时宜采用剪力墙结构，即全部采用纵横布置的剪力墙。
剪力墙不仅承受水平荷载，亦承受垂直荷载。
剪力墙的计算剪力墙考虑地震作用组合的剪力墙，其正截面抗震承载力应按本规范第7 章和第条的规定计算，但在其正截面承载力计算公式右边，应除以相应的承载力抗震调整系数γRE。
剪力墙各墙肢截面考虑地震作用组合的弯矩设计值：对一级抗震等级剪力墙的底部加强部位及以上一层，应按墙肢底部截面考虑地震作用组合弯矩设计值采用，其他部位可采用考虑地震作用组合弯矩设计值乘以增大系数考虑地震作用组合的剪力墙的剪力设计值Vw 应按下列规定计算：1 底部加强部位1）9 度设防烈度（）且不应小于按公式（）求得的剪力设计Vw2）其他情况一级抗震等级Vw＝（）二级抗震等级Vw＝（）三级抗震等级Vw＝（）四级抗震等级取地震作用组合下的剪力设计值2 其他部位Vw＝V （）式中Mwua———剪力墙底部截面按实配钢筋截面面积、材料强度标准值且考虑承载力抗震调整系数计算的正截面抗震受弯承载力所对应的弯矩值；有翼墙时应计入墙两侧各一倍翼墙厚度范围内的纵向钢筋；M———考虑地震作用组合的剪力墙底部截面的弯矩设计值；V———考虑地震作用组合的剪力墙的剪力设计值。
剪力墙结构与框架结构的区别
剪力墙结构与框架结构的区别
建筑结构有很多种，且种类不同，特点也会有所区别，所以一定要懂得如何区分，对此，剪力墙结构与框架结构的区别有哪些?一起来看看。
剪力墙结构与框架结构的区别有哪些
1、结构不同:剪力墙结构是采用混凝土板作为主要的承重部件，不仅可以承受建筑中各类载荷带来的内力，而且还可以抑制建筑构件产生的水平力。
而框架结构是采用很多横梁和柱子为主要承重部件，因为墙体可以采用轻质砖，所以整体的重量会轻很多。
2、承重部位不同:剪力墙结构的主要承重部位是剪力墙和框架，房屋建成以后，两者需要共同分担建筑载荷，而框架结构的主要承重部位是框架，房屋建成以后，是由整个建筑的框架来承受重力的，对于建筑的墙体，可以采用轻体砖，能够满足隔断需求即可。
3、适用范围不同:剪力墙结构适用于局部需要设置大空间的高层建筑，这样可以在局部空间使用框架结构，其他空间使用剪力墙结构，就能满足高层建筑的抗侧能力。
而普通框架结构适用于15层以下住宅，且空间跨度较大的建筑中，比如学校、办公楼以及其他公共建筑中。
4、优缺点不同：剪力墙结构中，墙体和楼板都是很好的受力体系，所以墙体是不能拆改的，装修布局受限，并且自身的重量也会比较高，而框架结构通过框架制成，空间大，用户可以灵活进行分隔和布局，并且自身比较轻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪力墙结构和框架结构的区别? 剪力墙分
类?
导读:本文介绍在房屋装修，主材选购的一些知识事项，如果觉得很不错，欢迎点评和分享。
随着近几年来自然灾害的频频发生,人们在购买房子的时候,对于房子的墙体结构也有了更高的要求,剪力墙结构和框架结构逐渐代替了传统的砖混结构,但是很多人对于剪力墙和框架墙的结构区别并不是的清楚,本文我们将为大家介绍:剪力墙结构和框架结构的区别? 剪力墙分类?
剪力墙结构和框架结构的区别?
1、受力体系不同:框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系,它同时承受竖向荷载和水平荷载。
而剪力墙体系是利用建筑物的墙体(内墙或外墙)做成剪力墙来抵抗水平力,同时它也承受垂直荷载,所以它既受剪力又受弯,所以称为剪力墙。
2、各自缺点:框架结构侧向刚度较小,当层数较多时,会产生较大的侧移,易引起非结构性构件(如隔墙、装饰等)破坏,而影响使用。
而剪力墙结构的间距小,结构建筑平面布置不灵活,不适用于大空间的公共建筑,另外结构自重也较大。
3、适应的建筑高度:框架结构在非地震区,一般不超过15层。
而剪力墙一般在30m高度范围内都适用。
4、各自优点:框架结构的主要优点是建筑平面布置灵活,可形成较大的建筑空间,建筑立面处理也比较方便。
而剪力墙结构的优点是侧向刚度大,水平荷载作用下侧移小。
剪力墙分类?
1、整体墙，整体墙是指没有门窗洞口或只有少量很小并可以忽略不计的洞口的墙体。
2、小开口整体墙，门窗洞口尺寸比整体墙要大一些,此时墙肢中已出现局部弯矩,这种墙称为小开口整体墙。
3、连肢墙，剪力墙上开有一列或多列洞口,且洞口尺寸相对较大,此时剪力墙的受力相当于通过洞口之间的连梁连在一起的一系列墙肢,故称连肢墙。
4、框支剪力墙，当底层需要大空间时,采用框架结构支撑上部剪力墙,就形成框支剪力墙。
在地震区,不容许采用纯粹的框支剪力墙结构。
5、壁式框架，在连肢墙中,如果洞口开的再大一些,使得墙肢刚度较弱、连梁刚度相对较强时,剪力墙的受力特性已接近框架。
由于剪力墙的厚度较框架结构梁柱的宽度要小一些,故称壁式框架。
6、开有不规则洞口的剪力墙，有时由于建筑使用的要求,需要在剪力墙上开有较大的洞口,而且洞口的排列不规
则,即为开有不规则洞口的剪力墙。
在近几年来,随着人们对住房要求的提高,传统的砖混房结构已经不能满足人们的要求,因此剪力墙结构和框架结构的住房便大行其道,成为市场上的主流形式,很多人在选购时经常会有这样的问题:剪力墙结构和框架结构的区别? 剪力墙分类?希望通过本文的介绍,可以对大家有所帮助。
本文结束，感谢您的阅读！。
