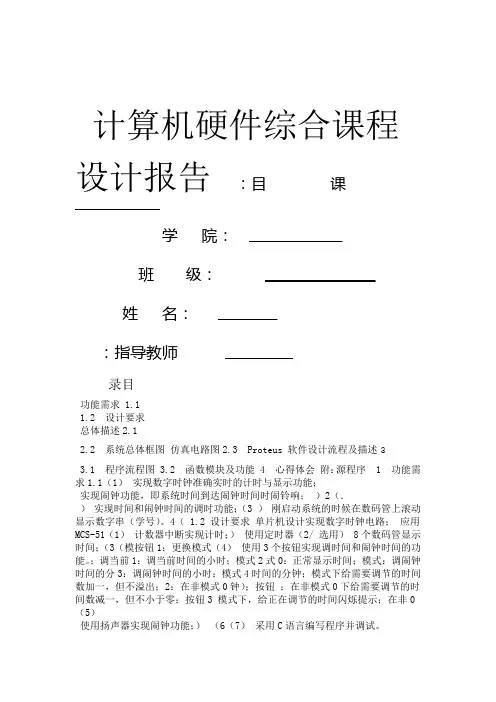

51单片机数字时钟带闹钟

51单片机数字时钟带闹钟

计算机硬件综合课程设计报告:目课学院:班级:姓名::指导教师录目功能需求 1.11.2 设计要求总体描述2.12.2 系统总体框图仿真电路图2.3 Proteus软件设计流程及描述33.1 程序流程图 3.2 函数模块及功能 4 心得体会附:源程序 1 功能需求1.1(1)实现数字时钟准确实时的计时与显示功能;实现闹钟功能,即系统时间到达闹钟时间时闹铃响;)2(.)实现时间和闹钟时间的调时功能;(3)刚启动系统的时候在数码管上滚动显示数字串(学号)。

4( 1.2设计要求单片机设计实现数字时钟电路;应用MCS-51(1)计数器中断实现计时;)使用定时器(2/选用) 8个数码管显示时间;(3(模按钮1:更换模式(4)使用3个按钮实现调时间和闹钟时间的功能。

;调当前1:调当前时间的小时;模式2式0:正常显示时间;模式:调闹钟时间的分3:调闹钟时间的小时;模式4时间的分钟;模式下给需要调节的时间数加一,但不溢出;2:在非模式0钟);按钮:在非模式0下给需要调节的时间数减一,但不小于零;按钮3模式下,给正在调节的时间闪烁提示;在非0(5)使用扬声器实现闹钟功能;)(6(7)采用C语言编写程序并调试。

2.1总体描述(1)单片机采用AT89C51型;(2)时间显示电路:采用8个共阴极数码管,P1口驱动显示数字,P2口作为扫描信号;(3)时间设置电路:P3.0、P3.1、P3.2分别连接3个按键,实现调模式,时间加和时间减;(4)闹钟:P3.3口接扬声器。

2.2系统总体框图Proteus2.3仿真电路图3 软件设计流程及描述(1) void display_led()(2)学号的滚动显示函数;(3) void display()显示时间以及显示调节时间和闹钟时间的闪烁;void key_prc())4(.3个按键有关的模式转换以及数字加一减一;键盘功能函数,实现 void init() 5)(初始化设置中断; void time1() interrupt 3)(6 1中断函数,实现计时功能。

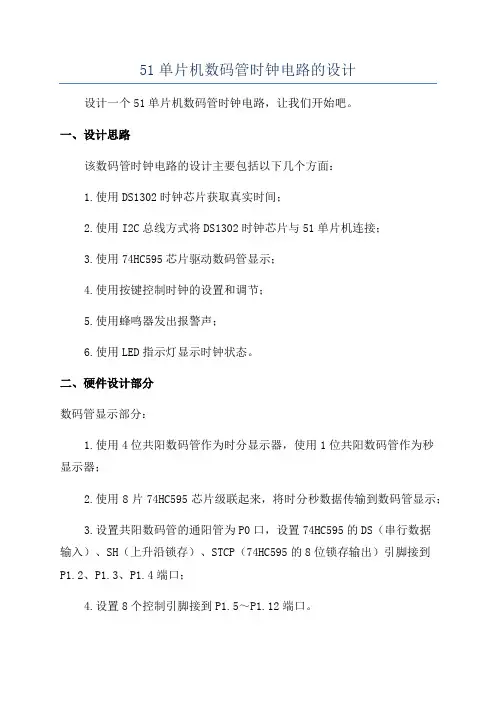

51单片机数码管时钟电路的设计

51单片机数码管时钟电路的设计

51单片机数码管时钟电路的设计设计一个51单片机数码管时钟电路,让我们开始吧。

一、设计思路该数码管时钟电路的设计主要包括以下几个方面:1.使用DS1302时钟芯片获取真实时间;2.使用I2C总线方式将DS1302时钟芯片与51单片机连接;3.使用74HC595芯片驱动数码管显示;4.使用按键控制时钟的设置和调节;5.使用蜂鸣器发出报警声;6.使用LED指示灯显示时钟状态。

二、硬件设计部分数码管显示部分:1.使用4位共阳数码管作为时分显示器,使用1位共阳数码管作为秒显示器;2.使用8片74HC595芯片级联起来,将时分秒数据传输到数码管显示;3.设置共阳数码管的通阳管为P0口,设置74HC595的DS(串行数据输入)、SH(上升沿锁存)、STCP(74HC595的8位锁存输出)引脚接到P1.2、P1.3、P1.4端口;4.设置8个控制引脚接到P1.5~P1.12端口。

实时时钟部分:1.使用DS1302时钟芯片连接到P2.0、P2.1、P2.2、P2.3、P2.4、P2.5、P2.6、P2.7端口;2.设置时钟复位引脚接到P0.1端口,时钟传输使能引脚接到P0.2端口。

按键输入部分:1.设置按键S1接到P3.2端口,按键S2接到P3.3端口;2.设置按键的上拉电阻,使其处于高电平状态;3.设置按键的下降沿触发外部中断,以便检测按键的按下事件。

其他部分:1.设置蜂鸣器接到P0.0端口,并使用普通电阻限流;2.设置LED指示灯接到P0.7端口。

三、软件设计部分1.初始化函数:初始化P0、P1、P2、P3口的状态;2.DS1302驱动函数:包括初始化DS1302芯片和读写DS1302寄存器的函数;3.74HC595驱动函数:包括初始化74HC595芯片,以及向74HC595芯片发送8位数据的函数;4.数码管显示函数:将时分秒数据按位转换为对应的数字和状态,并调用74HC595驱动函数显示;5.按键检测函数:检测按键的按下事件,并根据按键事件的不同触发不同的操作;6.报警函数:当设定时间到达时,将触发报警声,并控制LED灯闪烁;7.主函数:循环读取DS1302时间,并更新数码管显示,检测按键事件,触发报警。

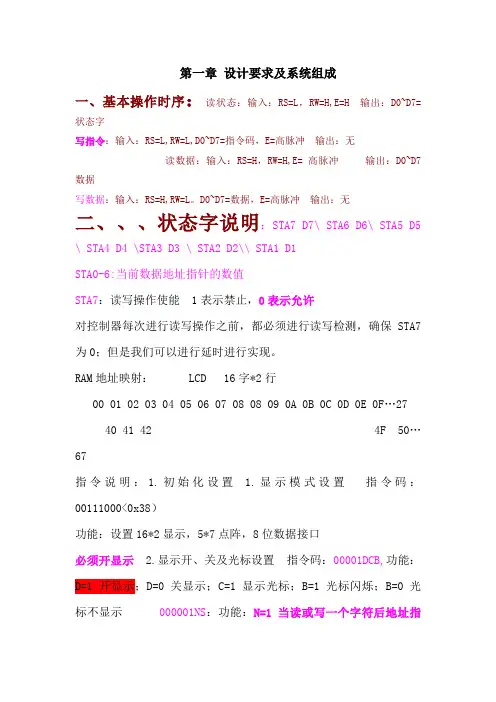

51单片机实现电子时钟功能_1602液晶显示

51单片机实现电子时钟功能_1602液晶显示

第一章设计要求及系统组成一、基本操作时序:读状态:输入:RS=L,RW=H,E=H 输出:D0~D7=状态字写指令:输入:RS=L,RW=L,D0~D7=指令码,E=高脉冲输出:无读数据:输入:RS=H,RW=H,E= 高脉冲输出:D0~D7数据写数据:输入:RS=H,RW=L。

D0~D7=数据,E=高脉冲输出:无二、、、状态字说明:STA7 D7\ STA6 D6\ STA5 D5 \ STA4 D4 \STA3 D3 \ STA2 D2\\ STA1 D1STA0-6:当前数据地址指针的数值STA7:读写操作使能 1表示禁止,0表示允许对控制器每次进行读写操作之前,都必须进行读写检测,确保STA7为0;但是我们可以进行延时进行实现。

RAM地址映射: LCD 16字*2行00 01 02 03 04 05 06 07 08 08 09 0A 0B 0C 0D 0E 0F (27)40 41 42 4F 50 (67)指令说明:1.初始化设置 1.显示模式设置指令码:00111000<0x38)功能:设置16*2显示,5*7点阵,8位数据接口必须开显示 2.显示开、关及光标设置指令码:00001DCB,功能:D=1 开显示;D=0 关显示;C=1显示光标;B=1 光标闪烁;B=0 光标不显示 000001NS:功能:N=1当读或写一个字符后地址指针加1,且光标加1;N=0相应的减1;S=1当写一个字符,整屏显示左移<N=1)或右移<N=0),以得到光标不移动而屏幕移动的效果。

S=0 当写一个字符,正屏显示不移动。

数据控制:控制器内部设有一个数据地址指针,用户可通过它们来访问内部的全部80字节RAM4.2.1 数据指针设置:指令码:80H+地址码 <0-27H,第二行开始:40H-67H) 4..2.2 读数据,写数据其它设置:01H:显示清屏:1.数据指令清零 2 所有显示清零02H:显示回车:1.数据清零如何进行连接:实际操作中,液晶接到,第一管脚是D,第二管脚是VCC,15和16是背光,D0-D7是数据口,接到单片机的P0口,P0口接了两个锁存器,液晶,D/A,具有高阻状态的都可以随便接,没有影响,,第六管脚是LCDEN相当于 E,使能信号,它接P3^4,R/W接地,表示低电平,因为我们只进行写操作,RS 接2实验板上的P3^5。

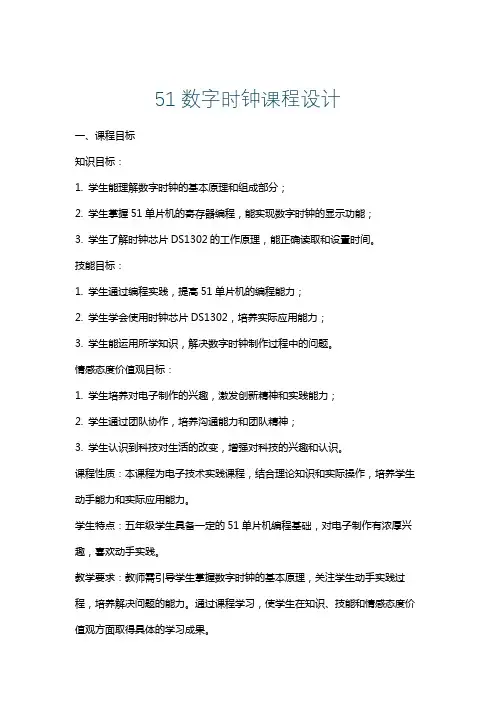

51数字时钟课程设计

51数字时钟课程设计

51数字时钟课程设计一、课程目标知识目标:1. 学生能理解数字时钟的基本原理和组成部分;2. 学生掌握51单片机的寄存器编程,能实现数字时钟的显示功能;3. 学生了解时钟芯片DS1302的工作原理,能正确读取和设置时间。

技能目标:1. 学生通过编程实践,提高51单片机的编程能力;2. 学生学会使用时钟芯片DS1302,培养实际应用能力;3. 学生能运用所学知识,解决数字时钟制作过程中的问题。

情感态度价值观目标:1. 学生培养对电子制作的兴趣,激发创新精神和实践能力;2. 学生通过团队协作,培养沟通能力和团队精神;3. 学生认识到科技对生活的改变,增强对科技的兴趣和认识。

课程性质:本课程为电子技术实践课程,结合理论知识和实际操作,培养学生动手能力和实际应用能力。

学生特点:五年级学生具备一定的51单片机编程基础,对电子制作有浓厚兴趣,喜欢动手实践。

教学要求:教师需引导学生掌握数字时钟的基本原理,关注学生动手实践过程,培养解决问题的能力。

通过课程学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容本课程教学内容分为三个部分:第一部分:数字时钟原理及51单片机基础1. 简介数字时钟的组成和原理,包括时钟芯片、显示部分等;2. 复习51单片机的基本结构和寄存器编程方法;3. 结合教材相关章节,介绍51单片机与DS1302时钟芯片的接口技术。

第二部分:DS1302时钟芯片编程与应用1. 详细讲解DS1302时钟芯片的工作原理和编程方法;2. 通过实例,指导学生编写读取和设置时间的程序;3. 分析并解决在实际操作过程中可能遇到的问题。

第三部分:数字时钟设计与制作1. 制定详细的教学大纲,安排课时进度,确保教学内容系统性和连贯性;2. 指导学生设计数字时钟电路,并进行仿真测试;3. 组织学生动手制作数字时钟,培养实际操作能力。

教学内容与教材紧密关联,注重理论与实践相结合,按照教学大纲逐步推进,使学生能够在掌握基础知识的同时,提高实际应用能力。

基于51单片机的数字时钟设计

基于51单片机的数字时钟设计

一设计要求及方案证 (1)二系统基本方案选择和论证 (2)2.1单片机芯片的选择方案和论证 (2)2.2显示模块选择方案和论证 (3)2.3时钟芯片的选择方案和论证 (4)三系统的硬件设计和实现 (5)3.1电路设计框图 (5)3・2主要单元电路的设计 (5)3.2. 1晶体振荡电路 (5)3. 2.2分频器电路 (6)3. 2.3时间计数器电路 (6)3. 2.4内部时钟电路 (6)3. 2. 5复位电路 (7)3. 2.6按键部分 (8)3. 2.7声光报警电路 (8)四、电路原理分析 (9)4・1显示原理 (9)4.2键盘及读数原理 (9)4.3连击功能的实现 (9)五、程序设计思想和相关指令介绍 (9)5.1数据和代码转换 (9)5・2计时功能的实现和中断服务程序 (10)5.3时间控制功能和比较指令...................................10六、系统的软件设计................................................106.1主程序部分 (11)6.2计时显示中断子程序部分 (13)6. 3调时功能流程图 (14)6. 4程序.....................................................15七设计心得........................................................24一设计要求及方案证设计制作和调试一个由8051MCU单片机组成的数字时钟系统。

通过这个过程学习熟悉键盘控制和七段数码管得使用,掌握 51系列单片机控制和测试的方法。

设计以89S51单片机为核心,以 LED为显示方式的万年历时钟显示,完成基本要求。

1)数码管显示:年月日时分秒。

2)键盘输入修改时间、日期设置。

系统基本方案选择和论证2. 1单片机芯片的选择方案和论证方案采用89C51芯片作为硬件核心,其内部采用Flash ROM,具有 4KB ROM存储空间,能于3V的超低压工作,但运用于电路设计中时由于不具备ISP在线编程技术,烧入程序时需要专门的C编程器(当前可用的实验烧写开发板只支持具有 ISP在线编程功能的AT89S**系列的芯片),当在对电路进行调试时,更显麻烦,并且增加了造价,采用89S51芯片作为主控模块,AT89S51是MCS-51系列单片机目前运用较多的一种芯片,采用Flash ROM,内部具有4KB ROM 存储空间,能于3V的超低压工作,而且具备ISP在线编程技术,方便对电路进行调试•但由于程序的错误修改或对程序的新增功能需要烧入程序时,对芯片的多次拔插会对芯片造成一定的损坏。

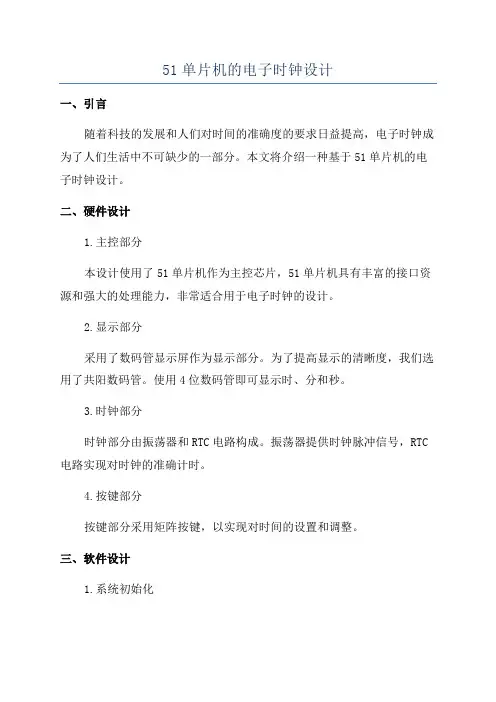

51单片机的电子时钟设计

51单片机的电子时钟设计

51单片机的电子时钟设计一、引言随着科技的发展和人们对时间的准确度的要求日益提高,电子时钟成为了人们生活中不可缺少的一部分。

本文将介绍一种基于51单片机的电子时钟设计。

二、硬件设计1.主控部分本设计使用了51单片机作为主控芯片,51单片机具有丰富的接口资源和强大的处理能力,非常适合用于电子时钟的设计。

2.显示部分采用了数码管显示屏作为显示部分。

为了提高显示的清晰度,我们选用了共阳数码管。

使用4位数码管即可显示时、分和秒。

3.时钟部分时钟部分由振荡器和RTC电路构成。

振荡器提供时钟脉冲信号,RTC 电路实现对时钟的准确计时。

4.按键部分按键部分采用矩阵按键,以实现对时间的设置和调整。

三、软件设计1.系统初始化在系统初始化阶段,需要对硬件进行初始化设置。

包括对I/O口的配置,定时器的初始化等。

2.时间设置用户可以通过按键设置当前的时间。

通过矩阵按键扫描,检测到用户按下了设置键后,进入时间设置模式。

通过按下加减键,可以增加或减少时、分、秒。

通过按下确认键,将设置的时间保存下来。

3.时间显示在正常运行模式下,系统将会不断检测当前的时间,并将其显示在数码管上。

通过对时钟模块的调用,可以获取当前的时、分、秒并将其显示出来。

4.闹钟功能在时间设置模式下,用户还可以设置提醒闹钟的功能。

在设定时间到来时,系统会发出蜂鸣器的声音,提醒用户。

四、测试与验证完成软硬件设计后,进行测试与验证是必不可少的一步。

通过对硬件的连线接触检查和软件的功能测试,可以确保整个设计的正确性和可靠性。

五、总结通过本次设计,我对51单片机的使用和原理有了更清晰的认识,同时也对电子时钟的设计和制作有了更深入的了解。

电子时钟作为一种常见的电子产品,在我们的日常生活中发挥了重要的作用。

这次设计过程中,我遇到了许多问题,但通过查阅资料并与同学一起探讨,最终解决了问题。

相信通过不断的学习和实践,我可以在未来的设计中取得更好的成果。

基于51单片机的数字时钟,带秒表和时间设置

要求:
使用1个6位共阴数码管,3个按键,1个74LS254和51单片机最小系统制作一个带秒表功能的电子时钟,并要求当使用秒表功能时可以对秒表进行暂停和清零,且秒表精度为100ms以上;显示时钟时要求时、分、秒用数码上的点隔开;设置时钟时可以切换设置“时”和“分”,并在数码管上有相应闪烁以区分
以下是我做的原理图:
刚写的程序,有很详细的注释,希望大家一起学习交流:
以下是仿真文件和C程序,网盘分享给大家:
/share/link?shareid=3375444058&uk=453592216 /share/link?shareid=3375444058&uk=453592216 /share/link?shareid=3375444058&uk=453592216
(上面3个是一样的,怕有些吧友没看到)
希望吧友们一起分享自己的作品。

51单片机电子时钟课程设计

一、设计要求1、准确计时,以数字形式显示时、分、秒地时间.2、小时以24小时计时形式,分秒计时为60进位.3、校正时间功能,即能随意设定走时时间.4、闹钟功能,一旦走时到该时间,能以声或光地形式告警提示.5、设计5V直流电源,系统时钟电路、复位电路.6、能指示秒节奏,即秒提示.7、可采用交直流供电电源,且能自动切换.二、设计方案和论证本次设计时钟电路,使用了ATC89C51单片机芯片控制电路,单片机控制电路简单且省去了很多复杂地线路,使得电路简明易懂,使用键盘键上地按键来调整时钟地时、分、秒,用一扬声器来进行定时提醒,同时使用汇编语言程序来控制整个时钟显示,使得编程变得更容易,这样通过四个模块:键盘、芯片、扬声器、LED显示即可满足设计要求. 2.1、总设计原理框图如下图所示:2.2、设计方案地选择1.计时方案方案1:采用实时时钟芯片现在市场上有很多实时时钟集成电路,如DS1287、DS12887、DS1302等.这些实时时钟芯片具备年、月、日、时、分、秒计时功能和多点定时功能,计时数据地更新每秒自动进行一次,不需要程序干预.因此,在工业实时测控系统中多采用这一类专用芯片来实现实时时钟功能.方案2:使用单片机内部地可编程定时器.利用单片机内部地定时计数器进行中端定时,配合软件延时实现时、分、秒地计时.该方案节省硬件成本,但程序设计较为复杂.2.显示方案对于实时时钟而言,显示显然是另一个重要地环节.通常LED显示有两种方式:动态显示和静态显示.静态显示地优点是程序简单、显示亮度有保证、单片机CPU地开销小,节约CPU地工作时间.但占有I/O口线多,每一个LED都要占有一个I/O口,硬件开销大,电路复杂.需要几个LED就必须占有几个并行口,比较适用于LED数量较少地场合.当然当LED数量较多地时候,可以使用单片机地串行口通过移位寄存器地方式加以解决,但程序编写比较麻烦.LED动态显示硬件连接简单,但动态扫描地显示方式需要占有CPU较多地时间,在单片机没有太多实时测控任务地情况下可以采用.本系统需要采用6位LED数码管来分别显示时、分、秒,因数码管个数较多,故本系统选择动态显示方式.2.3硬件部分1、STC89C51单片机介绍STC89C51单片机是由深圳宏晶公司代理销售地一款MCU,是由美国设计生产地一种低电压、高性能CMOS 8位单片机,片内含8kbytes地可反复写地FlashROM和128bytes地RAM,2个16位定时计数器[5].STC89C51单片机内部主要包括累加器ACC(有时也简称为A)、程序状态字PSW、地址指示器DPTR、只读存储器ROM、随机存取存储器RAM、寄存器、并行I/O接口P0~P3、定时器/计数器、串行I/O接口以及定时控制逻辑电路等.这些部件通过内部总线联接起来,构成一个完整地微型计算机.其管脚图如图所示.STC89C51单片机管脚结构图VCC:电源.GND:接地.P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门电流.当P1口地管脚第一次写1时,被定义为高阻输入.P0能够用于外部程序数据存储器,它可以被定义为数据/地址地第八位.在FIASH编程时,P0 口作为原码输入口,当FIASH进行校验时,P0输出原码,此时P0外部必须被拉高.P1口:P1口是一个内部提供上拉电阻地8位双向I/O口,P1口缓冲器能接收输出4TTL门电流.P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉地缘故.在FLASH编程和校验时,P1口作为第八位地址接收.P2口:P2口为一个内部上拉电阻地8位双向I/O口,P2口缓冲器可接收,输出4个TTL门电流,当P2口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入.并因此作为输入时,P2口地管脚被外部拉低,将输出电流.这是由于内部上拉地缘故.P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时,P2口输出地址地高八位.在给出地址“1”时,它利用内部上拉优势,当对外部八位地址数据存储器进行读写时,P2口输出其特殊功能寄存器地内容.P2口在FLASH编程和校验时接收高八位地址信号和控制信号.P3口:P3口管脚是8个带内部上拉电阻地双向I/O口,可接收输出4个TTL门电流.当P3口写入“1”后,它们被内部上拉为高电平,并用作输入.作为输入,由于外部下拉为低电平,P3口将输出电流(ILL)这是由于上拉地缘故.P3口也可作为AT89C51地一些特殊功能口,如下表所示:口管脚备选功能P3.0 RXD(串行输入口)P3.1 TXD(串行输出口)P3.2 /INT0(外部中断0)P3.3 /INT1(外部中断1)P3.4 T0(记时器0外部输入)P3.5 T1(记时器1外部输入)P3.6 /WR(外部数据存储器写选通)P3.7 /RD(外部数据存储器读选通)P3口同时为闪烁编程和编程校验接收一些控制信号.RST:复位输入.当振荡器复位器件时,要保持RST脚两个机器周期地高电平时间.ALE/PROG:当访问外部存储器时,地址锁存允许地输出电平用于锁存地址地地位字节.在FLASH编程期间,此引脚用于输入编程脉冲.在平时,ALE 端以不变地频率周期输出正脉冲信号,此频率为振荡器频率地1/6.因此它可用作对外部输出地脉冲或用于定时目地.然而要注意地是:每当用作外部数据存储器时,将跳过一个ALE脉冲.如想禁止ALE地输出可在SFR8EH地址上置0.此时,ALE只有在执行MOVX,MOVC指令是ALE才起作用.另外,该引脚被略微拉高.如果微处理器在外部执行状态ALE禁止,置位无效.PSEN:外部程序存储器地选通信号.在由外部程序存储器取指期间,每个机器周期两次/PSEN有效.但在访问外部数据存储器时,这两次有效地/PSEN信号将不出现.EA/VPP:当/EA保持低电平时,则在此期间外部程序存储(0000H-FFFFH),不管是否有内部程序存储器.注意加密方式1时, /EA将内部锁定为RESET;当/EA端保持高电平时,此间内部程序存储器.在FLASH编程期间,此引脚也用于施加12V编程电源(VPP).2、上电按钮复位电路本设计采用上电按钮复位电路:首先经过上电复位,当按下按键时,RST直接与VCC相连,为高电平形成复位,同时电解电容被电路放电;按键松开时,VCC对电容充电,充电电流在电阻上,RST依然为高电平,仍然是复位,充电完成后,电容相当于开路,RST为低电平,单片机芯片正常工作.其中电阻R2决定了电容充电地时间,R2越大则充电时间长,复位信号从VCC回落到0V地时间也长.3、晶振电路本设计晶振电路采用12M地晶振.晶振地作用是给单片机正常工作提供稳定地时钟信号.单片机地晶振并不是只能用12M,只要不超过20M就行,在准许地范围内,晶振越大,单片机运行越快,还有用12M地就是好算时间,因为一个机器周期为1/12时钟周期,所以这样用12M地话,一个时钟周期为12us,那么定时器计一次数就是1us了,电容范围在20-40pF之间,这里连接地是30pF地电容.机器周期=10*晶振周期=12*系统时钟周期4.下载端口设计用到地STC89C52单片机芯片地ISP下载线是通过单片机地TXD,RXD引脚把程序烧进去地.管脚TXD和RXD用于异步串行通信.其实STC89C52单片机地ISP下载线就是一个max232芯片连接STC和计算机地串行通信口.计算机把程序从九针串口送到max232芯片,电平转换后送进单片机地串行口,也就是TXD和RXD.然后单片机地串行模块把数据送到程序区.5、显示电路就时钟而言,通常可采用液晶显示或数码管显示.由于一般地段式液晶屏,需要专门地驱动电路,而且液晶显示作为一种被动显示,可视性相对较差;对于具有驱动电路和微处理器接口地液晶显示模块(字符或点阵),一般多采用并行接口,对微处理器地接口要求较高,占用资源多.另外,89C2051本身无专门地液晶驱动接口,因此,本时钟采用数码管显示方式.数码管作为一种主动显示器件,具有亮度高、价格便宜等优点,而且市场上也有专门地时钟显示组合数码管.对于实时时钟而言,显示显然是另一个重要地环节.通常LED显示有两种方式:动态显示和静态显示.静态显示地优点是程序简单、显示亮度有保证、单片机CPU地开销小,节约CPU地工作时间.但占有I/O口线多,每一个LED都要占有一个I/O口,硬件开销大,电路复杂.需要几个LED就必须占有几个并行口,比较适用于LED数量较少地场合.当然当LED数量较多地时候,可以使用单片机地串行口通过移位寄存器地方式加以解决,但程序编写比较麻烦.LED动态显示硬件连接简单,但动态扫描地显示方式需要占有CPU较多地时间,在单片机没有太多实时测控任务地情况下可以采用.本系统需要采用6位LED数码管来分别显示时、分、秒,因数码管个数较多,故本系统选择动态显示方式.6、时钟显示校正电路本设计利用按键开关来校正时钟显示地数字.当按钮按下时,将在相应地端口输入一个低电平,通过相应地程序来改变时钟显示.其中S1按键开关用来选择要修改地数字;S2按键用来增加所选数字地数值;S3按键用来减少所选数字地数值.7、蜂鸣器电路电路接法:三极管选定PNP型,基极B连接5V电压,发射极E连接一个1K左右地电阻后接I/O口,集电极C连接蜂鸣器后接地.单片机在复位后地个I/O口是高电平,此时三极管是截止地,编写程序使选定地I/O为低电平,此时三极管导通,导通后蜂鸣器与电源正极连通,构成一个工作回路,从而发出滴滴地响声.其中电阻R1在电路里起分压限流地作用,PNP三极管起到模拟开关地作用.8、外接电源电路外接电源电路用于连接外部5V电源与电子时钟电路,通过自锁开关控制电路地导通与断开,当开关闭合时,电路导通,外部电源给电路正常供电,电子时钟正常工作.当开关断开时,电路停止工作.9、总电路原理图(五)软件部分根据上述电子时钟地工作流程,软件设计可分为以下几个功能模块:(1)主程序模块.主程序主要用于系统初始化:设置计时缓冲区地位置及初值,设置8155地工作方式、定时器地工作方式和计数初值等参数.主程序流程如下图所示.开始定义堆栈区8155、T0、数据缓冲区、标志位初始化调用键盘扫描程序否是C/R键?地址指针指向计时缓冲区主程序流程图(2)计时模块.即定时器0中断子程序,完成刷新计时缓冲区地功能.系统使用6MHz地晶振,假设定时器0工作在方式1,则定时器地最大定时时间为65.536ms,这个值远远小于1s.因此本系统采用定时器与软件循环相结合地定时方法.设定时器0工作在方式1,每隔50ms溢出中断一次,则循环中断20次延时时间是1s,上述过程重复60次为1分,分计时60次为1小时,小时计时24次则时间重新回到00:00:00.因定时器0工作在方式1,则50ms定时对应地定时器初值为:65536-50ms/2us=40536=9E58H,即TH0=9EH,TH0=58H.但应当指出:CPU从响应T0中断到完成定时器初值重装这段时间,定时器T0并不停止工作,而是继续计数.因此,为了确保T0能准确定时50ms,重装地定时器初值必须加以修正,修正地定时器初值必须考虑到从原定时器初值中扣除计数器多计地脉冲个数.由于定时器计数脉冲地周期恰好和机器周期吻合,因此修正量等于CPU从响应中断到重装完TL0为止所用地机器周期数.CPU响应中断通常要3~8个机器周期.经过测试,定时器0重装地计数初值设为9E5FH~9E67H,可以满足精度要求.另外,MCS-51单片机只有二进制加法指令,而时间是按十进制递增,因此用加法指令后必须进行二-十进制转换.计时模块流程图如下图所示.计时模块流程图(3)时间设置模块.该模块由键盘输入相应地数据来设置当前时间.程序通过调用一个键盘设置子程序通过键盘扫描将键入地6位时间值送入显示缓冲区.设置时间后,时钟要从这个时间开始计时,而时分秒单元各占一个字节,键盘占6个字节.因此程序中要调用一个合字子程序将显示缓冲区中地6位BCD码合并为3位压缩BCD码,并送入计时缓冲区,作为当前计时起始时间.该程序同时要检测输入时间值地合法性,若键盘输入地小时值大于23,分、秒值大于59,则不合法,将取消本次设置,清零重新开始计时.时间设置和键盘设置子程序地流程图如下图所示.时间设置流程图键盘设置子程序流程图(4)显示模块.该模块完成时分秒6位LED地动态显示.因为显示为6位,二计时是3个字节单元,为此,必须将3字节计时缓冲区中地时分秒压缩BCD码拆分为6字节BCD码,并送入显示缓冲区中.当按下调整时间键后,在6位设置完成之前,这6个LED应该显示键人地数据,不显示当前地时间.为此,我们设置了一个计时显示允许标志位F0,在时间设置期间F0=1,不调用刷新显示缓冲区地子程序.显示程序流程图如下图所示.保护现场是显示程序流程图键盘扫描程序流程图程序:ORG 0000H AJMP MAIN ORG 000BH AJMP TIME ORG 0300H MAIN:mov 20h,#00h MOV 21H,#00H MOV 22H,#00H MOV 23H,#00H MOV IP,#02H 。

基于51单片机数字时钟 毕业设计(论文)

本科毕业设计(论文)题目:基于51单片机的数字时钟系统软件设计基于51单片机的数字时钟系统软件设计摘要本文介绍了一款多功能数字时钟系统的软件设计。

该系统能够显示当前日期、时间,并且具有日期、时间设置以及闹钟等功能。

该系统采用51系列STC 公司生产的STC89C51单片机,以及DALLAS公司生产的数字时钟芯片DS1302,利用液晶显示器LCD1602显示数字时钟的结果。

本系统的软件设计使用C语言进行编程,利用目前流行的Keil软件编程环境对源程序进行编译。

系统的软件程序主要包括主程序、DS1302初始化程序、读DS1302程序、写DS1302程序、LCD1602显示程序、日期时间调整、定时报警等子程序的设计。

该系统具有友好的用户界面、操作简单、性能稳定。

该数字时钟系统能够长期、连续、可靠、稳定地工作,同时系统还具有体积小、功耗低等特点,便于携带、使用方便。

关键词:DS1302数字时钟芯片;STC89C51单片机;LCD1602液晶显示器;软件设计Software Design of Digital Clock System Based on 51 MCUAbstractThis article describes the multi-functional digital clock system software design. The system can display the current date, time, and has the date and time settings and the alarm clock functions.What is introduced in this article is about the software design of a digital clock system which is multifunctional. This system can display the present time and date, it also has function such as setting time and date or being used as an alarm clock. The system uses a STC89C51 microcontroller of the 51 series produced by the STC corporation and a DS1302 digital clock chip produced by the DALLAS corporation. It shows people how the digital clock goes with a liquid crystal display LCD1602.The software design of this system is programmed with the C programming language and the program is compiled with the Keil software programming environment which is quite popular now. The software programs of the system mainly include the designs of some subroutines such as the DS1302 initialization program、the DS1302 program of reading、the DS1302 program of writing、the LCD1602 display program、adjustment of the date and time, timing alarm and so on.The system is provided with a friendly user interface、simple operation and stable function. The digital clock system can work long、continuously、reliably and stable while it also has characteristics like small volume and low power consumption which allow people to use conveniently and take it with themselves easily.Key words:DS1302 digital clock chip;STC89C51 Microcontroller; LCD1602 liquid crystal displayer; software design.目录1 绪论 (1)1.1 课题研究的背景 (1)1.2 课题研究的意义 (2)1.3 数字时钟的应用及发展前景 (2)1.4 课题的研究内容及技术要求 (3)2 设计要求与方案论证 (4)2.1 设计基本要求 (4)2.2 编程语言方案论证 (4)2.2.1 汇编语言 (4)2.2.2 C语言 (5)2.3 显示方式方案论证 (5)2.3.1 利用LED数码管显示结果 (5)2.3.2 利用LCD液晶显示结果 (6)2.4 系统仿真方式方案论证 (6)2.4.1 利用Protues软件仿真实现 (6)2.4.2 手工焊接电路板 (7)3 系统主要器件的工作原理 (8)3.1 单片机STC89C51的工作原理 (8)3.1.1 单片机主要性能参数及引脚功能 (8)3.1.2 单片机存储器结构及复位电路与时钟电路 (11)3.2 时钟芯片DS1302的原理及应用 (12)3.2.1 时钟芯片DS1302的结构原理及控制字节 (12)3.2.2 DS1302数据输入输出(I/O)与寄存器 (14)3.3 LCD1602的结构及工作原理 (15)4 系统软件设计 (17)4.1 系统硬件组成及结构框图 (17)4.2 系统软件设计概述 (17)4.3 系统主程序设计 (18)4.4 时钟芯片DS1302子程序设计 (19)4.4.1 DS1302初始化程序设计 (19)4.4.2 CPU读DS1302程序设计 (19)4.4.3 CPU写DS1302程序设计 (21)4.5 时间调整子程序设计 (22)4.6 定时报警子程序设计 (24)5 系统调试 (25)5.1 系统硬件调试 (25)5.2 软件调试 (26)5.2.1 软件编程环境keil介绍 (26)5.2.2 软件调试 (29)5.2.3 利用下载编程软件STC-ISP下载程序 (29)5.3 系统调试结果 (32)6 结论 (33)参考文献 (35)致谢............................................................................................................错误!未定义书签。

基于STC51单片机数字时钟-带闹铃功能-省电模式-整点报时功能proteus仿真

多功能数字时钟设计要求
利用51单片机或者STC单片机设计多功能数字时钟,要求:
1.用单片机控制6位数码管显示时、分、秒,以24小时计时方式运
行;
2.利用单片机片内定时器(如T0)产生1s计时,时钟最大计数值为
23时59分59秒;
3. 时钟有整点提醒功能,短蜂鸣,次数代表整点时间;
4. 时钟可以通过按键进行时间的设置;
5. 可通过按键使系统进入省电状态(数码管不亮,时钟不停)。

6.闹钟功能。

能通过按键实现闹钟/时钟功能之间的转换;可通过按键
设定闹钟时间,在定时闹钟时精确到分,可通过显示器显示闹钟设定时间;可通过按键实现闹钟有效、无效;在闹铃时,可通过按键开关使闹铃停止。

多功能数字时钟操作说明
1.上电初始化程序,时钟时显01时01分00秒
2.按键功能说明:
K1 设置键功能第一次按下时钟设置功能
第二次按下闹铃设置功能
第三次按下回到时钟显示功能
K2 加功能在时钟或闹铃设置状态下进行加操作
K3 减功能/闹铃关闭第一种功能,在时钟或闹铃设置状态下进行加操作
第二种功能,当闹铃响起来,可关闭闹铃K4 时位和分位设置切换切换时位和分位进行加减操作
K5 省电模式切换第一次按下数码管全灭,计时不停止
第二次按下数码管亮起,正常显示时间
K6启动/关闭闹铃功能默认情况下闹铃功能是开启的,按一下K6关闭闹功能,再按一下开启闹铃功能。

程序流程图。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

计算机硬件综合课程 设计报告

课 目: 学 院: 班 级: 姓 名: 指导教师:

目 录 1 设计要求 功能需求 设计要求 2 硬件设计及描述 总体描述 系统总体框图 Proteus仿真电路图 3 软件设计流程及描述 程序流程图 函数模块及功能 4 心得体会 附:源程序

设计要求 功能需求 实现数字时钟准确实时的计时与显示功能; 实现闹钟功能,即系统时间到达闹钟时间时闹铃响; 实现时间和闹钟时间的调时功能; 刚启动系统的时候在数码管上滚动显示数字串(学号)。 设计要求 应用MCS-51单片机设计实现数字时钟电路; 使用定时器/计数器中断实现计时; 选用8个数码管显示时间; 使用3个按钮实现调时间和闹钟时间的功能。按钮1:更换模式(模式0:正常显示时间;模式1:调当前时间的小时;模式2;调当前时间的分钟;模式3:调闹钟时间的小时;模式4:调闹钟时间的分钟);按钮2:在非模式0下给需要调节的时间数加一,但不溢出;按钮3:在非模式0下给需要调节的时间数减一,但不小于零; 在非0模式下,给正在调节的时间闪烁提示; 使用扬声器实现闹钟功能; 采用C语言编写程序并调试。

2 硬件设计及描述 总体描述 单片机采用AT89C51型; 时间显示电路:采用8个共阴极数码管,P1口驱动显示数字,P2口作为扫描信号; 时间设置电路:、、分别连接3个按键,实现调模式,时间加和时间减; 闹钟:口接扬声器。 系统总体框图

Proteus仿真电路图

3 软件设计流程及描述 程序流程图 函数模块及功能 void display_led() 学号的滚动显示函数; void display() 显示时间以及显示调节时间和闹钟时间的闪烁; void key_prc() 键盘功能函数,实现3个按键有关的模式转换以及数字加一减一; void init() 初始化设置中断;

开始 声明变量 初始化 设置中断

循环停滞 等待按键按下 显示时间

time1 重设定时量 1000second加大于minute加大于hour加一 hou=hour%24 滚动显示学

输出数字信号 输出扫描信号

重新计时 void time1() interrupt 3 定时器1中断函数,实现计时功能。

4 心得体会 首先在做本次课程设计的过程中,我感触最深的当属查阅大量的设计资料了。为了让自己的设计更加完善,查阅这方面的设计资料是十分必要的,同时也是必不可少的。我们是在做单片机实习,我们一切都要有据可依,有理可寻,不切实际的构想永远只能是构想,永远无法升级为设计。 其次,在这次课程设计中,我们运用到了以前所学的专业课知识,如:C语言、模拟和数字电路知识等。虽然过去从未独立应用过它们,但在学习的过程中带着问题去学我发现效率很高,这是我做这次课程设计的又一收获。 最后,在设计之前,我们要对所用单片机的内部结构有一个系统的了解,知道该单片机内有哪些资源;要有一个清晰的思路和一个完整的的软件流程图;在设计程序时,不能妄想一次就将整个程序设计好,反复修改、不断改进是程序设计的必经之路;要养成注释程序的好习惯,一个程序的完美与否不仅仅是实现功能,而应该让人一看就能明白你的思路,这样也为资料的保存和交流提供了方便;在实习过程中遇到问题是很正常的,但我们应该将每次遇到的问题记录下来,并分析清楚,以免下次再碰到同样的问题。但是从中学到的知识会让我受益终身。发现、提出、分析、解决问题和实践能力提高都会受益于我在以后的学习、工作和生活中。

附:源程序 #include <>

unsigned char led[12]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0x00}; //用一维数组定义-9、横杠、全灭

unsigned char num[10]={2,0,0,8,0,1,1,6,6,8} ; unsigned char a[8]; unsigned char second=0,minute=0,hour=0; unsigned char minute1=0,hour1=0; unsigned char b[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //扫描 unsigned char k=0; unsigned int temp; // 记录毫秒为秒的变量 unsigned char M,S_flag; //M是模式,更新时间的种模式加上正常模式 S_flag闪烁标志 sbit K1=P3^0; sbit K2=P3^1; sbit K3=P3^2; sbit BEEP=P3^3; void delay(unsigned n) //毫秒 { int x,y; for(x=0;xfor(y=0;y<24;y++); }

void init() { M=0; S_flag=0; //闪烁标志位 TMOD=0x10; //定时器以方式定时 TH1=0xfc; TL1=0x18; EA=1; //打开总中断 ET1=1; //允许定时器中断 TR1=1; //开启定时器(开始定时计数)

}

void display_led() { int x; char l,a,m; for(a=0;a<26;a++) { x=a-8; for(l=0;l<50;l++) { for(m=0;m<8;m++) { P2=b[m]; if(x>=0&&x<10) P1=led[num[x]]; else P1=led[11];

delay(10); x++; } x-=8; } } }

void time1() interrupt 3 //定时器中断函数 { TH1=0xfc; //定时ms TL1=0x18; temp++;

if(temp==1000) //配合定时器定时s { temp=0; second++; }

if(second==59) { second=0; if(minute<59) minute++; else { minute=0; hour++; hour%=24; } } if(hour1==hour&&minute1==minute&&second<10) //闹钟时间到 { BEEP=!BEEP;

} if(temp%250==0) //每ms S_flag=!S_flag; //闪烁标志位取反

if(k==8) k=0; P1=a[k]; P2=b[k++]; delay(1); P2=0xff;

}

void display() { switch(M) { case 0: { a[0]=led[hour/10]; a[1]=led[hour%10]; a[2]=led[10]; a[3]=led[minute/10]; a[4]=led[minute%10]; a[5]=led[10]; a[6]=led[second/10]; a[7]=led[second%10]; }break; case 1: { if(S_flag==1) { a[0]=led[hour/10]; a[1]=led[hour%10]; } else { a[0]=led[11]; a[1]=led[11]; } a[2]=led[10]; a[3]=led[minute/10]; a[4]=led[minute%10]; a[5]=led[10]; a[6]=led[second/10]; a[7]=led[second%10]; }break; case 2: { a[0]=led[hour/10]; a[1]=led[hour%10]; a[2]=led[10]; if(S_flag==1) { a[3]=led[minute/10]; a[4]=led[minute%10]; } else { a[3]=led[11]; a[4]=led[11]; } a[5]=led[10]; a[6]=led[second/10]; a[7]=led[second%10]; }break; case 3: { if(S_flag==1) { a[0]=led[hour1/10]; a[1]=led[hour1%10]; } else { a[0]=led[11]; a[1]=led[11]; } a[2]=led[10]; a[3]=led[minute1/10]; a[4]=led[minute1%10]; a[5]=led[10]; a[6]=led[11]; a[7]=led[11]; }break; case 4: { a[0]=led[hour1/10]; a[1]=led[hour1%10]; a[2]=led[10]; if(S_flag==1) { a[3]=led[minute1/10]; a[4]=led[minute1%10]; } else { a[3]=led[11]; a[4]=led[11]; } a[5]=led[10];
