基于51单片机、时钟芯片、语音芯片的数字时钟设计与实现46页PPT
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡语音芯片的数字时
钟设计与实现
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡语音芯片的数字时
钟设计与实现
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯

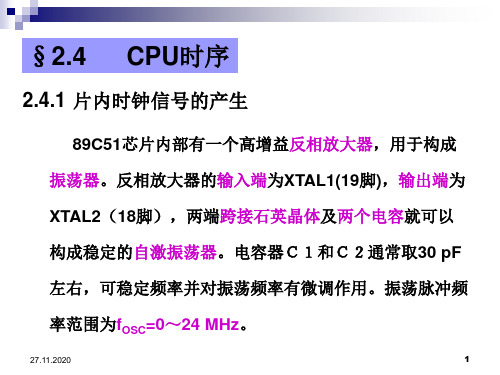

3单片机技术基础第二章PPT课件
周期、状态周期、机器周期各为多少？
27.11.2020
6
4个时序单位从小到大依次是节拍、状态周期、机器周 期和指令周期；
图2-13 89C51单片机各种周期的相互关系
27.11.2020
7
§2.4.2 CPU取指、执行周期时序
每条指令的执行都可以包括取指和执指两个阶段。
在取指阶段，CPU从内部或外部ROM中取出指令操 作码及操作数，然后再执行这条指令。
TMOD
00H
专用寄存器
TCON TL0 TH0 TL1 TH1 SCON SBUF PCON
复位状态
00H 00H 00H 00H 00H 00H 不定 0×××0000B
表2－8中的符号意义如下：
A=00H： 表明累加器已被清0。 PSW=00H： 表明选寄存器0组为工作寄存器组。 SP=07H： 表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操 作的先加后压法则，第一个被压入的数据被写入08H单元中。 P0～P3=FFH： 表明已向各端口线写入1，此时，各端口既可用于 输入，又可用于输出。 IP=×××00000B： 表明各个中断源处于低优先级。 IE=0××00000B： 表明各个中断均被关断。 TMOD=00H： 表明T0，T1均为工作方式0，且运行于定时器状态。 TCON=00H： 表明T0，T1均被关断。 SCON=00H： 表明串行口处于工作方式0，允许发送，不允许接收。 PCON=00H： 表明SMOD=0，波特率不加倍。
§2.5.2复位信号及其产生
一、复位信号：
RST引脚为复位信号输入端。 当RST引脚为高电平，且有效时间持续24个振 荡周期以上，才能复位。
二、产生复位信号的电路逻辑图：
如图2-15所示。
27.11.2020
6
4个时序单位从小到大依次是节拍、状态周期、机器周 期和指令周期；
图2-13 89C51单片机各种周期的相互关系
27.11.2020
7
§2.4.2 CPU取指、执行周期时序
每条指令的执行都可以包括取指和执指两个阶段。
在取指阶段，CPU从内部或外部ROM中取出指令操 作码及操作数，然后再执行这条指令。
TMOD
00H
专用寄存器
TCON TL0 TH0 TL1 TH1 SCON SBUF PCON
复位状态
00H 00H 00H 00H 00H 00H 不定 0×××0000B
表2－8中的符号意义如下：
A=00H： 表明累加器已被清0。 PSW=00H： 表明选寄存器0组为工作寄存器组。 SP=07H： 表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操 作的先加后压法则，第一个被压入的数据被写入08H单元中。 P0～P3=FFH： 表明已向各端口线写入1，此时，各端口既可用于 输入，又可用于输出。 IP=×××00000B： 表明各个中断源处于低优先级。 IE=0××00000B： 表明各个中断均被关断。 TMOD=00H： 表明T0，T1均为工作方式0，且运行于定时器状态。 TCON=00H： 表明T0，T1均被关断。 SCON=00H： 表明串行口处于工作方式0，允许发送，不允许接收。 PCON=00H： 表明SMOD=0，波特率不加倍。
§2.5.2复位信号及其产生
一、复位信号：
RST引脚为复位信号输入端。 当RST引脚为高电平，且有效时间持续24个振 荡周期以上，才能复位。
二、产生复位信号的电路逻辑图：
如图2-15所示。
《STM定时器》PPT课件
立即加载计数器
更新事件时加载计数器
控制寄存器：TIMx_CR1
控制寄存器：TIMx_CR1
控制寄存器：TIMx_CR1
寄存器操作编程
void Timer3_Init(u16 arr,u16 psc) { RCC->APB1ENR |= 1 << 1; TIM3->ARR = arr;//设置重装载值 TIM3->PSC = psc;//设置分频系数 TIM3->DIER |= 1 << 0;//允许更新中断 TIM3->DIER |= 1 << 6;//允许TIME中断 TIM3->CR1 |= 1 << 0; MY_NVIC_Init(3,3,TIM3_IRQChannel,2); }
第4组：所有4位用来配置响应优先级。即16种中断向量具有都不相同的响应 优先级。
STM32中断的配置方法
第一步 定义一个中断配置结构体变量
NVIC_InitTypeDef NVIC_InitStructure;
第二步 建立中断优先级配置组
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_ 1);
其属性编号越小，优先级别越高
若内核正在执行C的中断服务函数，则它能被抢占优先级更高的中断A打断，由 于B和C的抢占优先级相同，所以C不能被B打断。但如果B和C中断是同时到达的， 内核就会首先响应响应优先级别更高的B中断。
抢占优先级和响应优先级的数量由一个4位的数字来决定。
第0组：所有4位用来配置抢占优先级，即NVIC配置的24 =16种中断向量都是只有抢 占属性，没有响应属性。
向下计数模式：计数器从设定的数值开始向下计数到0，然后自动从设定的 数值重新向下计数，并产生一个向下溢出事件。
MSP430时钟PPT课件
27
28
29
30
31
例子1：系统上电后的时钟输出
WDTCTL = WDTPW+WDTHOLD; // Stop WDT P11DIR |= 0x07; // ACLK, MCLK, SMCLK set out
to pins P11SEL |= 0x07; // P11.0,1,2设置为时钟模式 思考： 默认情况下的时钟情况，ACLK,MCLK,SMCLK的来
4
一、UCS模块介绍
5
6
7
8
系统上电复位的初始状态：
9
总结：在开发板上电之后，系统外部晶振XT1，没 有正常起振，那么此时系统提供的三个时钟分别为：
ACLK = REFO = 32.768kHz,
MCLK = SMCLK = (Default DCO)/2 = (2MHz/2) =
1MHz
7、Timer（3个、16位、具备Capture/Compare功能）——测频、 PWM
8、Four Universal Serial Communication Interfaces( UART、IrDA 、SPI、IIC)——MCU之间、MCU与外扩IC之间、MCU与PC机之间 交换数据
9、12-Bit 16ch A/D Converter ——获取外部模部超低功耗低频振荡器VLO
11
2、内部调整参考时钟振荡器REFO
12
3、XT1振荡器
13
14
4、XT2振荡器
15
5、DCO振荡器
16
17
6、DCO调制器
18
19
UCSCTL0 = 0x0000;// 设置最低的DCOx和MODx，由锁频环模块自动调整

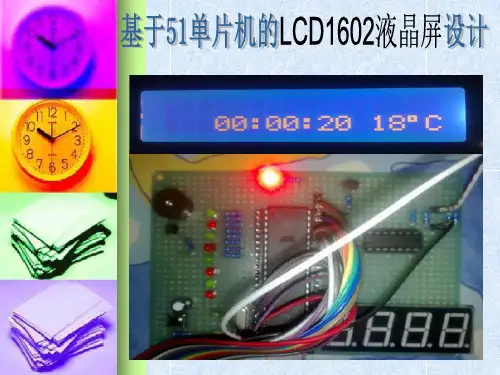

基于51单片机LCD1602数字时钟演示ppt
液晶屏LCD1602和单片机的接口
要使液晶屏正常工作，首先要让它接上外部的供电电 源，我们把VSS接地，VDD和VEE接5V的正电源。 让RS、RW、E分别接上单片机的P2.0、P2.1和P2.2 ，让单片机控制数据写入液晶屏中。单片机的P0.0— P0.7分别接上液晶屏的D0—D7引脚,进行数据的传输 ，液晶屏就可以显示单片机所发送过来的数据了。
本设计采取的模块
本设计采取的字符型液晶模块是一种常用5*7 点阵图形、2行16个字来显示字符的液晶显示 器LCD1602，如图所示。 每位之间有一个点 距的间隔，每行之间也有间隔起到了字符间距 和行间距的作用，该模块还配有3个按键，可 设置温度控制值。
Байду номын сангаас
引脚接口说明： 第1脚：VSS为地电源。 第2脚：VDD接5V正电源。 第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对 比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器 调整对比度。 第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令 寄存器。 第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。 当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平 R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数 据。 第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命 令。 第7～14脚：D0～D7为8位双向数据线。 第15脚：背光源正极。 第16脚：背光源负极。
液晶显示器的分类
液晶显示的分类方法有很多种，通常可 按其显示方式分为段式、字符式、点阵式 等。除了黑白显示外，液晶显示器还有多 灰度有彩色显示等。如果根据驱动方式来 分，可以分为静态驱动（Static）、单纯矩 阵驱动（Simple Matrix）和主动矩阵驱动 （Active Matrix）三种。据显示内容可分为 1行16个字、2行16个字、2行20个字等。 巧的诸多优点在袖珍式仪表和低功耗应用 系统中得到越来越来广泛的应用。
基于单片机的数码管电子时钟PPT
3.3.2复位电路设计 MCS—51复位电路有两种：一种是加电自动复位电路， 一种是开关复位电路。本实验采用的是开关复位电路。
图3-3
如图3-3所示，复位电路主要由型号为 10UF/16V的电 解电容，型号为104的瓷片电容，10K的电阻以及按键S构 成，S接芯片的相应引脚RST，当开关按下时引脚RST为高 电平1，断开时引脚为低电平0。
第2章 课题研究的方案
利用单片机设计一个有 16 个按键输入，6 位数字输出显示的电 子时钟。按 键分布图如下所示。 具体要求和按键功能介绍如下：
1. 能用 6 位数码管实时显示时间，格式为 XX.XX.XX，初始显示 为 12.00.00， 即 12 时 0 分 0 秒，计时周期为 24 小时； 2. 按下“设置”键进入时、分、秒预调试状态； 3. 按下“时、分、秒”键可进行相应的初始值设置； 4. 设置完成后，按“启动”键即可启动时钟； 5. 按下“清除”键可清除已输入的初始值，重新进行设置。
图3-5
3路，通过按键来控制输入端口程序的输入，以 此来对时间进行调整。本设计按键K2对分钟进行+1调整；按键K3 对小时进行+1调整。
第4章 原理图及PCB图
4.1原理图：
4.2 PCB图：
流程图
3.3.4显示模块部分 显示电路分为共阳极七段数码管显示和发光二极管显示，其中， 为了能够自动识别显示电路是接发光二极管还是数据管及接数据管 的多少，该电路采用读取数码管 I/O引脚的方法确定，从而达到智 能识别的目的。 该模块由共阳极 LED数码管组成，用来显示电子钟信号的具体 路数的，6个引脚分别与单片机6个输出口连接，根据单片机引脚与 数码管的连接关系，可以列出显示不同数字的段选码，从而准确显 示出时间。如图3-5所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初值
EA=1;//开总中断 ET0=1;//开启定时器0中断 EX0=1;//开启外部中断,外部中断用于调整 时间
PT0=1;//将定时器0中断设置高优先级,调整时间期不停止计时 TR0=1;//启动定时器0
}
/*----------1ms 延时函数---------*/
void delay(uint
设计方案
本设计主要设计了一个基于AT89C51单片机 的电子时钟。并在液晶屏上显示相应的时 间，日期和星期。并通过一个控制键用来 实现时间的调节。应用Proteus的ISIS软件实 现了单片机电子时钟系统的设计与仿真。 该方法仿真效果真实、准确，节省了硬件 资源。
该设计的硬件部分主要包括89C51多功能接 口芯片用于开发电子时钟芯片、液晶显示 器用于显示时间。
单片机型号的选择
通过对多种单片机性能的分析，最终认为 89C51是最理想的电子时钟开发芯片。89C51 是一种带4K字节闪烁可编程可擦除只读存储 器的低电压，高性能CMOS8位微处理器，器 件采用ATMEL高密度非易失存储器制造技术 制造，与工业标准的MCS-51指令集和输出管 脚相兼容。由于将多功能8位CPU和闪烁存储 器组合在单个芯片中，ATMEL的89C51是一 种高效微控制器，而且它与MCS-51兼容，且 具有4K字节可编程闪烁存储器和1000写/擦
/*--定时计数器T0及中断初始化函数--*/
void init(void)
{ TMOD=0x01;//设置定时器0为工作方式1 TH0=(65536-50000)/256;//16位计数初值除以256得到高8位初值 TL0=(65536-50000)%256;//16位计数初值除以256的余数得到低8位
bit flag; uchar setup_bit=0;//setup_bit用于计数移位次数 EX0=0;//关闭中断函数 do//循环 {
if(shift_key==0) //判断移位键是 否按下
switch(setup_bit)//判断调整哪位,从而确定光标显示位置 { case 1: LCD1602_write_com(0x80+0x44+4);//光标设置到分个位显示位置 break; case 2: LCD1602_write_com(0x80+0x44+3);//光标设置到分十位显示位置 break; case 3: LCD1602_write_com(0x80+0x44+1);//光标设置到时个位显示位置 break; case 4: LCD1602_write_com(0x80+0x44+0);//光标设置到时十位显示位置 break; case 5: LCD1602_write_com(0x80+0x01+9);//光标设置到日个位显示位置 break;
断日期是否到了每月最后一天
{ day=1;
if(month==12) {
month=1; year++;
else inute++; }
else second++; } else temp++; week=CaculateWeek(year,month,day);//根据年月日计算星 期 }
void int0() interrupt 0//外部中断函数，当按下setup键时产生 外部中断进入调整状态 {
case 6:
LCD1602_write_c om(0x80+0x01+8
case 12:
LCD1602_write_ com(0x80+0x01
void leapyear() //判断某年是否 闰年函数
{
if (0) month_day[1]=29;//闰年2月
29天
else month_day[1]=28;//平年2月
/*定时计数器中 断程序，每当定 时计数器溢出时 触发中断，执行 该程序*/
hour=0; leapyear();//闰、平年计算 if(day==month_day[month-1])//判
程序模块及介绍 5.仿真调试 6.小结
设计任务与要求
1. 设计一个电子时钟，并且能够实现日期， 星期和时分秒的现实和调节。 2. 设计出硬件电路。 3. 设计出软件编程方法，并写出源代码。 4. 用PROTEUS进行仿真。 5．利用查表，中断等清楚，有序。 6．系统的各功能模块要编语言编实现程序设 计。
程序模块及介绍
#include<reg52.h> #define uchar unsigned char //宏定义 #define uint unsigned int //宏定义 sbit rs=P3^5; //液晶数据/指令选择端：1数据,0-指令 sbit lcden=P3^4; //液晶使能控制端:1-有 效,0-无效 sbit shift_key=P3^2;//位置移动键 sbit up_key=P3^3;//增加键
机电工程系
智能电子产品设计与制作
设计题目 电子钟的设计与制作 专业班级： 电气自动化技术 姓 名： 郭浩坤 王树晨 李金同 李宝果 指导教师： 宋希涛 设计时间： 2014/12/22～2014/12/25 设计地点：8J 205
电子钟的设计与制作 目录
1.设计任务及要求 2.设计方案 3.数码管显示工作原理 4.程序设计
uchar code week_string[7][4]={"MON","TUE","WED","THU","FRI","SAT","SUN"};//定义 星期英文缩写表
uchar data month_day[12]={31,0,31,30,31,30,31,31,30,31,30,31};//定义 每月天数表
*-------LCD1602写数据函数-----*/ void LCD1602_write_dat(uchar dat) {
rs=1;//rs=1，置数据输入状态 P0=dat; //输出待显示字符的字符码(ASCII 码） delay(1);//延时1ms lcden=1;//lcden=1,使能端有效 delay(1);//延时1ms lcden=0;//lcden=0,使能端无效
EA=1;//开总中断 ET0=1;//开启定时器0中断 EX0=1;//开启外部中断,外部中断用于调整 时间
PT0=1;//将定时器0中断设置高优先级,调整时间期不停止计时 TR0=1;//启动定时器0
}
/*----------1ms 延时函数---------*/
void delay(uint
设计方案
本设计主要设计了一个基于AT89C51单片机 的电子时钟。并在液晶屏上显示相应的时 间，日期和星期。并通过一个控制键用来 实现时间的调节。应用Proteus的ISIS软件实 现了单片机电子时钟系统的设计与仿真。 该方法仿真效果真实、准确，节省了硬件 资源。
该设计的硬件部分主要包括89C51多功能接 口芯片用于开发电子时钟芯片、液晶显示 器用于显示时间。
单片机型号的选择
通过对多种单片机性能的分析，最终认为 89C51是最理想的电子时钟开发芯片。89C51 是一种带4K字节闪烁可编程可擦除只读存储 器的低电压，高性能CMOS8位微处理器，器 件采用ATMEL高密度非易失存储器制造技术 制造，与工业标准的MCS-51指令集和输出管 脚相兼容。由于将多功能8位CPU和闪烁存储 器组合在单个芯片中，ATMEL的89C51是一 种高效微控制器，而且它与MCS-51兼容，且 具有4K字节可编程闪烁存储器和1000写/擦
/*--定时计数器T0及中断初始化函数--*/
void init(void)
{ TMOD=0x01;//设置定时器0为工作方式1 TH0=(65536-50000)/256;//16位计数初值除以256得到高8位初值 TL0=(65536-50000)%256;//16位计数初值除以256的余数得到低8位
bit flag; uchar setup_bit=0;//setup_bit用于计数移位次数 EX0=0;//关闭中断函数 do//循环 {
if(shift_key==0) //判断移位键是 否按下
switch(setup_bit)//判断调整哪位,从而确定光标显示位置 { case 1: LCD1602_write_com(0x80+0x44+4);//光标设置到分个位显示位置 break; case 2: LCD1602_write_com(0x80+0x44+3);//光标设置到分十位显示位置 break; case 3: LCD1602_write_com(0x80+0x44+1);//光标设置到时个位显示位置 break; case 4: LCD1602_write_com(0x80+0x44+0);//光标设置到时十位显示位置 break; case 5: LCD1602_write_com(0x80+0x01+9);//光标设置到日个位显示位置 break;
断日期是否到了每月最后一天
{ day=1;
if(month==12) {
month=1; year++;
else inute++; }
else second++; } else temp++; week=CaculateWeek(year,month,day);//根据年月日计算星 期 }
void int0() interrupt 0//外部中断函数，当按下setup键时产生 外部中断进入调整状态 {
case 6:
LCD1602_write_c om(0x80+0x01+8
case 12:
LCD1602_write_ com(0x80+0x01
void leapyear() //判断某年是否 闰年函数
{
if (0) month_day[1]=29;//闰年2月
29天
else month_day[1]=28;//平年2月
/*定时计数器中 断程序，每当定 时计数器溢出时 触发中断，执行 该程序*/
hour=0; leapyear();//闰、平年计算 if(day==month_day[month-1])//判
程序模块及介绍 5.仿真调试 6.小结
设计任务与要求
1. 设计一个电子时钟，并且能够实现日期， 星期和时分秒的现实和调节。 2. 设计出硬件电路。 3. 设计出软件编程方法，并写出源代码。 4. 用PROTEUS进行仿真。 5．利用查表，中断等清楚，有序。 6．系统的各功能模块要编语言编实现程序设 计。
程序模块及介绍
#include<reg52.h> #define uchar unsigned char //宏定义 #define uint unsigned int //宏定义 sbit rs=P3^5; //液晶数据/指令选择端：1数据,0-指令 sbit lcden=P3^4; //液晶使能控制端:1-有 效,0-无效 sbit shift_key=P3^2;//位置移动键 sbit up_key=P3^3;//增加键
机电工程系
智能电子产品设计与制作
设计题目 电子钟的设计与制作 专业班级： 电气自动化技术 姓 名： 郭浩坤 王树晨 李金同 李宝果 指导教师： 宋希涛 设计时间： 2014/12/22～2014/12/25 设计地点：8J 205
电子钟的设计与制作 目录
1.设计任务及要求 2.设计方案 3.数码管显示工作原理 4.程序设计
uchar code week_string[7][4]={"MON","TUE","WED","THU","FRI","SAT","SUN"};//定义 星期英文缩写表
uchar data month_day[12]={31,0,31,30,31,30,31,31,30,31,30,31};//定义 每月天数表
*-------LCD1602写数据函数-----*/ void LCD1602_write_dat(uchar dat) {
rs=1;//rs=1，置数据输入状态 P0=dat; //输出待显示字符的字符码(ASCII 码） delay(1);//延时1ms lcden=1;//lcden=1,使能端有效 delay(1);//延时1ms lcden=0;//lcden=0,使能端无效
