霍尔元件是应用霍尔效应的半导体。一般用于电机中测定转子转速，如录像机的磁鼓，电脑中的散热风扇等；是一种基于霍尔效应的磁传感器，已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
霍尔元件工作原理
霍尔元件应用霍尔效应的半导体。
所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。金属的霍尔效应是1879年被美国物理学家霍尔发现的。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。
利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为：
UH=RHIB/d （1） RH=1/nq（金属）（2）
式中 RH――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度；d――导体的厚度。
对于半导体和铁磁金属，霍尔系数表达式和式（2）不同，此处从略。
由于通电导线周围存在磁场，其大小和导线中的电流成正比，故可以利用霍尔元件测量出磁场，就可确定导线电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不和被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中，则在该元件中将产生电流I，元件上同时产生的霍尔电位差和电场强度E成正比，如果再测出该电磁场的磁场强度，则电磁场的功率密度瞬时值P可由P=EH确定。
利用这种方法可以构成霍尔功率传感器。
如果把霍尔元件集成的开关按预定位置有规律地布置在物体上，当装在运动物体上的永磁体经过它时，可以从测量电路上测得脉冲信号。根据脉冲信号列可以传感出该运动物体的位移。若测出单位时间内发
出的脉冲数，则可以确定其运动速度。
霍尔效应及其霍尔灵敏度原理
将金属片置于磁场中，让磁场垂直通过薄片平面。沿薄片的纵向通以电流，则在薄片的两侧面会出现微弱的电压。这就是霍尔效应，横向产生的电压叫霍尔电压，符号VH。
霍尔系数RH=（en）-1=C；n为薄片中载流子的浓度，e为电子带电量，d 为薄片的厚度。
KH——霍尔灵敏度，它表示该元件产生霍尔效应的强弱，即在单位磁感应强度B和单位控制电流I时，产生霍尔电压的大小。
霍尔元件的灵敏度与哪些因素有关
霍尔效应中霍尔元件的灵敏度与霍尔元件的厚度和载流子的浓度两个因素有关
霍尔传感器工作原理
半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。 半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。
霍尔元件测速原理说明及应用
霍尔测速 测速是工农业生产中经常遇到的问题，学会使用单片机技术设计测速仪表具有很重要的意义。要测速，首先要解决是采样的问题。在使用模拟技术制作测速表时，常用测速发电机的方法，即将测速发电机的转轴与待测轴相连，测速发电机的电压高低反映了转速的高低。使用单片机进行测速，可以使用简单的脉冲计数法。只要转轴每旋转一周，产生一个或固定的多个脉冲，并将脉冲送入单片机中进行计数，即可获得转速的信息。 下面以常见的玩具电机作为测速对象，用CS3020设计信号获取电路，通过电压比较器实现计数脉冲的输出，既可在单片机实验箱进行转速测量，也可直接将输出接到频率计或脉冲计数器，得到单位时间内的脉冲数，进行换算即可得电机转速。这样可少用硬件，不需编程，但仅是对霍尔传感器测速应用的验证。 1 脉冲信号的获得 霍尔传感器是对磁敏感的传感元件，常用于开关信号采集的有CS3020、CS3040等，这种传感器是一个3端器件，外形与三极管相似，只要接上电源、地，即可工作，输出通常是集电极开路（OC）门输出，工作电压范围宽，使用非常方便。如图1所示是CS3020的外形图，将有字面对准自己，三根引脚从左向右分别是Vcc，地，输出。 图1 CS3020外形图 使用霍尔传感器获得脉冲信号，其机械结构也可以做得较为简单，只要在转轴的圆周上粘上一粒磁钢，让霍尔开关靠近磁钢，就有信号输出，转轴旋转时，就会不断地产生脉冲信号输出。如果在圆周上粘上多粒磁钢，可以实现旋转一周，获得多个脉冲输出。在粘磁钢时要注意，霍尔传感器对磁场方向敏感，粘之前可以先手动接近一下传感器，如果没有信号输出，可以换一个方向再试。这种传感器不怕灰尘、油污，在工业现场应用广泛。 2 硬件电路设计 测速的方法决定了测速信号的硬件连接，测速实际上就是测频，因此，频率测量的一些原则同样适用于测速。 通常可以用计数法、测脉宽法和等精度法来进行测试。所谓计数法，就是给定一个闸门时间，在闸门时间内计数输入的脉冲个数；测脉宽法是利用待测信号的脉宽来控制计数门，对一个高精度的高频计数信号进行计数。由于闸门与被测信号不能同步，因此，这两
传感器原理——基于霍尔传感器的转速测量系统设计
. 传感器原理及应用期末课程设计题目基于霍尔传感器的转速测量电路设计 姓名小波学号8888888888 院（系）电子电气工程学院 班级清华大学——电子信息 指导教师牛人职称博士后 二O一一年七月十二日
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
Abstract: The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. The rotate speed measurement system for the common engine is designed with the single chip STC89C51. The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words:rotate speed measurement, Hall sensor, signal processing, data processing
霍尔传感器用法
一、霍尔电流电压传感器、变送器的基本原理与使用方法 1．霍尔器件 霍尔器件是一种采用半导体材料制成的磁电转换器件。如果在输入端通入控 制电流I C ，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势V H 。 如图1－1所示。 霍尔电势V H 的大小与控制电流I C 和磁通密度B的乘积成正比，即：V H ＝K H I C Bsin Θ 霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。因此，使电流的非接触测量成为可能。 通过测量霍尔电势的大小间接测量载流导体电流的大小。因此，电流传感器经过了电－磁－电的绝缘隔离转换。 2．霍尔直流检测原理 如图1－2所示。由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔 器件输出的电压讯号U 0可以间接反映出被测电流I 1 的大小，即：I 1 ∝B 1 ∝U 我们把U 0定标为当被测电流I 1 为额定值时，U 等于50mV或100mV。这就制成 霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理 原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。所以称为霍尔磁补偿电流传感器。这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。霍尔磁补偿原理如图1－3所示。 从图1－3知道：Φ 1＝Φ 2 I 1N 1 ＝I 2 N 2 I 2＝N I /N 2 ·I 1 当补偿电流I 2流过测量电阻R M 时，在R M 两端转换成电压。做为传感器测量电 压U 0即：U ＝I 2 R M 按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。 由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。 4．磁补偿式电压传感器 为了测量mA级的小电流，根据Φ 1＝I 1 N 1 ，增加N 1 的匝数，同样可以获得高磁 通Φ 1 。采用这种方法制成的小电流传感器不但可以测mA级电流，而且可以测电压。 与电流传感器所不同的是在测量电压时，电压传感器的原边多匝绕组通过串 联一个限流电阻R 1，然后并联连接在被测电压U 1 上，得到与被测电压U 1 成比 例的电流I 1 ，如图1－4所示。
霍尔元件原理及型号介绍
万联芯城销售原装进口霍尔元件，为终端客户提供一站式报价，所售电子元器件均为原装正品，现货库存，客户只需提交物料清单，即可获得优势报价，最快可当天发货。万联芯城，以良心做好良芯，上万种元件物料，轻松对应用户多种物料需求，为用户节省成本。点击进入万联芯城 点击进入万联芯城
霍尔元件是应用霍尔效应的半导体。一般用于电机中测定转子转速，如录像机的磁鼓，电脑中的散热风扇等；是一种基于霍尔效应的磁传感器，已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。 霍尔元件工作原理 霍尔元件应用霍尔效应的半导体。 所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。金属的霍尔效应是1879年被美国物理学家霍尔发现的。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。 利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为： UH=RHIB/d （1） RH=1/nq（金属）（2）
式中 RH――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度；d――导体的厚度。 对于半导体和铁磁金属，霍尔系数表达式和式（2）不同，此处从略。 由于通电导线周围存在磁场，其大小和导线中的电流成正比，故可以利用霍尔元件测量出磁场，就可确定导线电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不和被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。 若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中，则在该元件中将产生电流I，元件上同时产生的霍尔电位差和电场强度E成正比，如果再测出该电磁场的磁场强度，则电磁场的功率密度瞬时值P可由P=EH确定。 利用这种方法可以构成霍尔功率传感器。 如果把霍尔元件集成的开关按预定位置有规律地布置在物体上，当装在运动物体上的永磁体经过它时，可以从测量电路上测得脉冲信号。根据脉冲信号列可以传感出该运动物体的位移。若测出单位时间内发
霍尔元件测量磁场
4.1.1. 霍尔元件测量磁场 置于磁场中的载流导体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场。这个现象是霍普金斯大学研究生霍尔于1879年发现的，后被称为霍尔效应。根据霍尔效应，人们用半导体材料制成霍尔元件，它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点。利用它可以测量磁场；可以研究半导体中载流子的类别和特性等；也可以利用它制作传感器，用于磁读出头、隔离器，转速仪等。量子霍耳效应更是当代凝聚态物理领域最重要的发现之一，它在建立国际计量的自然基准方面也起了重要的作用。 【实验目的】 1.了解霍耳效应法测量磁场的原理和方法。 2.测定所用霍耳片的霍耳灵敏度。 3.用霍耳效应法测量通电螺线管轴线上的磁场。 4.用霍耳效应法测量通电线圈和亥姆霍兹线圈轴线上的磁场，验证磁场叠加原理，验证亥姆霍兹线圈中央存在均匀磁场。 【实验原理】 1．霍耳效应及其测磁原理 把一块半导体薄片（锗片或硅片等）放在磁感应强度大小为B 的磁场中（B 的方向沿z 轴方向），如图4.5.1所示。从薄片的四个 侧面A 、A ’、D 、D ’上分别引出两对 电极，沿纵向（即x 轴正向）通以电流 I H ，则在薄片的两个横向面D 、D ’之间 就会产生电势差，这种现象称为“霍耳 效应”，产生的电势差称为霍耳电势差。 根据霍耳效应制成的磁电变换元件称为 霍耳元件。霍耳效应是由洛伦兹力引起 的，当放在垂直于磁场方向的半导体薄片 通以电流后，薄片内定向移动的载流子 受到洛伦兹力F B ： B v F B ?=q （4.5.1） 式中，q 、v 分别是载流子的电荷和移动速度。载流子受力偏转的结果使电荷在D 、D ’两端 面积聚而形成电场（图4.5.1中设载流子是负电荷，故F B 沿y 轴负方向），这个电场又给载流子一个与F B 反设方向的电场力F E 。设E 表示电场强度，U DD ’表示D 、D ’间的电势差，b 表示薄片宽度，则 b U q qE F DD E ' == （4.5.2） 达到稳定状态时，电场力和洛伦兹力平衡，有 E B F F = 即 b U q qvB DD ' = 图4.5.1 霍尔效应原理图
霍尔传感器的工作原理
两种霍尔传感器的工作原理 霍尔电流传感器是根据霍尔原理制成的.它有两种工作方式,即磁平衡式和直式.霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、(次级线圈)和放大电路等组成. 1 直放式电流传感器(开环式) 众所周知,当电流通过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出.这一信号经信号放大器放大后直接输出,一般的额定输出标定为4V. 2 磁平衡式电流传感器(闭环式) 磁平衡式电流传感器也称补偿式传感器,即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈,电流所产生的磁场进行补偿,从而使霍尔器件处于检测零磁通的工作状态。 磁平衡式电流传感器的具体工作过程为:当主回路有一电流通过时,在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上,所产生的信号输出用于驱动相应的功率管并使其导通,从而获得一个补偿电流Is.这一电流再通过多匝绕组产生磁场,该磁场与被测电流产生的磁场正好相反,因而补偿了原来的磁场,使霍尔器件的输出逐渐减小.当与I H与匝数相乘与“原边电流与匝数相乘”所产生的磁场相等时, I H不再增加,这时的霍尔器件起指示零磁通的作用,此时可以通过I H来平衡.被测电流的任何变化都会破坏这一平衡.一旦磁场失去平衡,霍尔器件就有信号输出.经功率放大后,立即就有相应的电流I H流过次级绕组以对失衡的磁场进行补偿.从磁场失衡到再次平衡,所需的时间理论上不到1μs,这是一个动态平衡的过程。
工作原理主要是霍尔效应原理. 一、以零磁通闭环产品原理为例: 1、当原边导线经过电流传感器时，原边电流 IP 会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP 其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数； NP/NS—匝数比，一般取 NP=1。 电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS 一般很小，只有 10~400mA。如果输出电流经过测量电阻 RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。 2、传感器供电电压 VA VA 指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。 3、测量范围 Ipmax 测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值 IPN。二、电流传感器主要特性参数1、标准额定值 IPN 和额定输出电流 ISN IPN 指电流传感器所能测试的标准额定值，用有效值表示（A.r.m.s），IPN 的大小与传感器产品的型号有关。ISN指电流传感器额定输出电流，一般为10~400mA，当然根据某些型号具体可能会有所不同。 2、偏移电流 ISO 偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。电流传感器在生产时，在25℃，IP=0时的情况下，偏移电流已调至最小，但传感器在离开生产线时，都会产生一定大小的偏移电流。产品技术文档中提到的精度已考虑了偏移电流增加的影响。 3、线性度 线性度决定了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度。 4、温度漂移 偏移电流ISO是在25℃时计算出来的，当霍尔电极周边环境温度变化时，ISO会产生变化。因此，考虑偏移电流ISO的最大变化是很重要的，其中，IOT是指电流传感器性能表中的温度漂移值。5、过载电流传感器的过载能力是指发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电 流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。

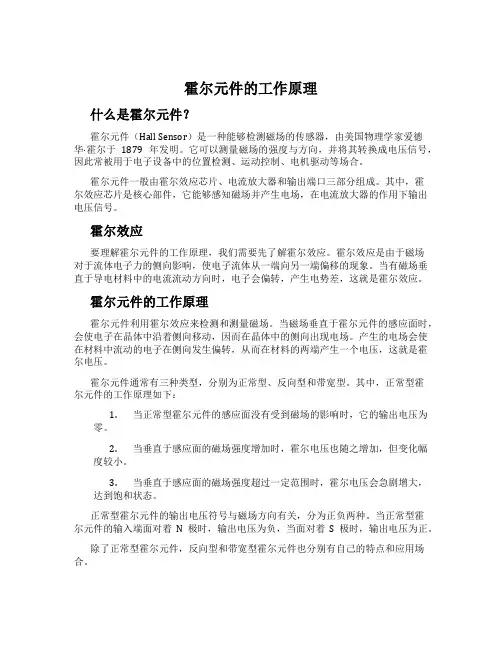

霍尔元件工作原理
