比较贝氏体转变与珠光体转变和马氏体转变的异同
马氏体与贝氏体转变异同点
马氏体与贝氏体转变有哪些异同点？（１）二者转变都有一个转变温度区，马氏体转变对应于M s~M f，贝氏体转变与B s~B f点。
（２）贝氏体转变可等温进行，而钢中马氏体转变是非恒温性的，即马氏体转变是在不断降温的条件下才能进行。
由此可见，马氏体转变量是温度的函数，而与等温时间无关。
（３）马氏体转变只有点阵改组而无成分的改变，如钢中的奥氏体转变为马氏体时，只是点阵由面心立方通过共格切变改组成体心立方（或体心正方），因而马氏体的成分与奥氏体的成分完全一样。
这种母相（奥氏体）以均匀切变方式转变为新相（马氏体）的转变称为无扩散型相变—现在各种合金中广泛地叫做马氏体转变。
此时钢中的铁、碳原子均无扩散，而贝氏体转变只有碳原子的扩散，而无铁原子和合金元素的扩散。
这种中温转变包含着两种不同机制的转变，贝氏体为两相混合物组织，而马氏体是单相组织。
（４）贝氏体中铁素体在形成时，与马氏体转变一样，在抛光面上均引起浮凸。
所不同的是马氏体浮凸呈“N”形，而贝氏体中铁素体的浮凸呈“V”形或“A”形。
贝氏体的晶体学特征，其中包括位向关系与惯习面等与马氏体接近。
（５）二者转变均存在不完全性，即转变不能进行到终了。
马氏体转变还具有可逆性，即快速反向加热不到Ａ1点发生逆转变珠光体、贝氏体和马氏体的组织和性能有什么区别？珠光体转变是奥氏体在过冷度不大的情况下发生的共析转变，C和金属原子都可以的扩散；珠光体组织是铁素体和碳化物的机械混合物，通常形态为层片装状碳化物加铁素体组织，其层片的厚度及完整程度主要取决于转变过冷度，在特殊情况下也生产碳化物也生产粒状，形成粒状珠光体。
马氏体转变是奥氏体快速冷却到马氏体转变点以下，发生切变，形成过饱和C的α-Fe固溶体，转变中C和金属原子都来不及扩散，由于过饱和的C使晶格发生畸变，钢在受力时位错运动受到阻碍，由此提高钢的强度。
贝氏体转变介于珠光体与马氏体转变之间，但目前对此转变的机制还存在争议，但在贝氏体转变中主要C可扩散，金属原子不发生扩散，根据奥氏体过冷度的不同和C扩散能力的不同等条件，生成各种形态贝氏体组织。
马氏体奥氏体珠光体贝氏体的区别
马氏体奥氏体珠光体贝氏体马氏体(martensite)是黑色金属材料的一种组织名称。
马氏体（M）是碳溶于α-Fe的过饱和的固溶体，是奥氏体通过无扩散型相变转变成的亚稳定相。
其比容大于奥氏体、珠光体等组织，这是产生淬火应力，导致变形开裂的主要原因。
马氏体最初是在钢（中、高碳钢）中发现的：将钢加热到一定温度（形成奥氏体）奥氏体（austenite）A、γ是晶体结构：面心立方（fcc）。
是碳在γ－Fe中形成的间隙固溶体。
奥氏体是一种塑性很好，强度较低的固溶体，具有一定韧性。
不具有铁磁性。
因此，分辨奥氏体不锈钢刀具(常见的18－8型不锈钢）的方法之一就是用磁铁来看刀具是否具有磁性。
古代铁匠打铁时烧红的铁块即处于奥氏体状态。
另外，奥氏体因为是面心立方，四面体间隙较大，可以容纳更多的碳。
珠光体pearlite 珠光体是奥氏体(奥氏体是碳溶解在γ－Fe中的间隙固溶体)发生共析转变所形成的铁素体与渗碳体的共析体。
得名自其珍珠般（pearl-like）的光泽。
其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物，也称片状珠光体。
用符号P表示，含碳量为ωc＝％。
在珠光体中铁素体占88%,渗碳体占12%,由于铁素体的数量大大多于渗碳体,所以铁素体层片要比渗碳体厚得多.在球化退火条件下,珠光体中的渗碳休也可呈粒状,这样的珠光体称为粒状珠光体。
珠光体的性能介于铁素体和渗碳体之间,强韧性较好.其抗拉强度为750 ~900MPa,180 ~280HBS,伸长率为20 ~25%,冲击功为24 ~32J.力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好。
铁素体(ferrite，缩写：FN，用F表示)即α-Fe和以它为基础的固溶体，具有体心立方点阵。
亚共析成分的奥氏体通过先共析析出形成铁素体。
在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；室温下的铁素体的机械性能和纯铁相近。
铁素体的强度、硬度不高，但具有良好的塑性与韧性。
第九章钢的热处理原理第十章钢的热处理工艺课后题答案
第九章钢的热处理原理第十章钢的热处理工艺1,.金属固态相变有哪些主要特征？哪些因素构成相变阻力？答：金属固态相变主要特点：1、不同类型相界面，具有不同界面能和应变能2、新旧相之间存在一定位向关系与惯习面 3、相变阻力大4、易于形成过渡相5、母相晶体缺陷对相变起促进作用6、原子的扩散速度对固态相变起有显著影响…..阻力：界面能和弹性应变能2、何为奥氏体晶粒度？说明奥氏体晶粒大小对钢的性能的影响。
答：奥氏体晶粒度是指奥氏体晶粒的大小。
金属的晶粒越细小,晶界区所占的比例就越大，晶界数目越多（则晶粒缺陷越多，一般位错运动到晶界处即停），在金属塑变时对位错运动的阻力越大，金属发生塑变的抗力越大，金属的强度和硬度也就越高。
晶粒越细，同一体积内晶粒数越多，塑性变形时变形分散在许多晶粒内进行，变形也会均匀些，虽然多晶体变形具有不均匀性，晶体不同地方的变形程度不同，位错塞积程度不同，位错塞积越严重越容易导致材料的及早破坏，晶粒越细小的话，会使金属的变形更均匀，在材料破坏前可以进行更多的塑性变形，断裂前可以承受较大的变形，塑性韧性也越好。
所以细晶粒金属不仅强度高，硬度高，而且在塑性变形过程中塑性也较好。
3..珠光体形成时钢中碳的扩散情况及片,粒状珠光体的形成过程?4、试比较贝氏体转变、珠光体转变和马氏体转变的异同。
答：从以下几个方面论述：形成温度、相变过程及领先相、转变时的共格性、转变时的点阵切变、转变时的扩散性、转变时碳原子扩散的大约距离、合金元素的分布、等温转变的完全性、转变产物的组织、转变产物的硬度几方面论述。
试比较贝氏体转变与珠光体转变的异同点。
对比项目珠光体贝氏体形成温度高温区（A1以下）中温区（Bs以下）转变过程形核长大形核长大领先相渗碳体铁素体转变共格性、浮凸效应无有共格、表面浮凸转变点阵切变无有转变时扩散Fe、C均扩散Fe不扩散、C均扩散转变合金分布通过扩散重新分布不扩散等温转变完全性可以不一定转变组织α+Fe3C α+Fe3C （上贝氏体）α+ε—Fe3C（下贝氏体）转变产物硬度低中5..珠光体、贝氏体、马氏体的特征、性能特点是什么？片状P体，片层间距越小，强度越高，塑性、韧性也越好；粒状P体，Fe3C颗粒越细小，分布越均匀，合金的强度越高。
珠光体、贝氏体、马氏体转变对比
一、组织形态1、珠光体的组织形态共析碳钢加热到均匀的的奥氏体化状态后缓慢冷却，稍低于温度将形成珠光体组织，为铁素体和渗碳体的机械混合物，其典型形态呈片状或层状。
片状珠光体是由一层铁素体与一层渗碳体交替堆叠而成。
片状珠光体组织中，一对铁素体和渗碳体片的总厚度，称为“珠光体片层间距”。
工业上所谓的片状珠光体，是指在光学显微镜下能够明显看出铁素体与渗碳体呈层状分布的组织形态，其片层间距约在0.150.45之间。
透射电镜观察表明，在退火状态下，珠光体中的铁素体位错密度小，渗碳体中的位错密度更小，片状珠光体中铁素体与渗碳体两相交界处的为错密度高，在每一片铁素体中还有亚晶界，构成许多亚晶粒。
工业用钢中，也可以见到铁素体基体上分布着粒状渗碳体组织，称为“粒状珠光体”或“球状珠光体”，一般是经球化退火处理后获得的。
2、马氏体的组织形态a、板条状马氏体板条状马氏体是低、中碳钢，马氏体时效钢，不锈钢等铁系合金中形成的一种典型的马氏体组织。
因其显微组织是由许多成群的板条组成，故称为板条状马氏体。
又因为这种马氏体的亚结构主要为位错，通常也称它为位错型马氏体。
板条状马氏体的显微组织（如图所示），其中A为板条束，成不规则形状，尺寸约为20—35μm，是由若干单个马氏体板条所组成。
一个板条束又可分成几个平行的像图中B那样的区域，呈块状。
块界长尺寸方向与板条马氏体边界平行，块间成大角晶界。
每个块由若干板条组成，每一个板条为一个单晶体。
板条具有平直的界面，并接近于奥氏体的，为其惯习面，相同惯习面的变体平行排列构成板条束。
现已确定这些稠密的板条被连续的高度变形的残余奥氏体薄膜（）所隔开。
相邻板条一般以小角晶界相间，也可成孪晶关系，成孪晶关系时条间无残余奥氏体。
透射电镜观察证明，板条马氏体有高密度位错。
有时也会有部分相变孪晶存在，但为局部的，数量不多。
板条状马氏体的显微组织构成随钢和合金的成分变化而改变。
在碳钢中，当碳含量小于0.3%时，原始奥氏体晶粒板条束及束中块均很清楚；碳含量在0.30.5%，板条束清楚，块不清楚；碳含量升高到0.60.8时，板条混杂生成的倾向性很强，无法辨识束和块。
金属学与热处理课后习题答案9
第九章钢得热处理原理91 金属固态相变有哪些主要特征？哪些因素构成相变得阻力？答:固体相变主要特征:1、相变阻力大2、新相晶核与母相晶核存在一定得晶体学位向关系。
3、母相中得晶体学缺陷对相变其促进作用。
4、相变过程中易出现过渡相。
相变阻力构成:1、表面能得增加。
2、弹性应变能得增加,这就是由于新旧两相得比体积不同,相变时必然发生体积得变化,或者就是由于新旧两相相界面得不匹配而引起弹性畸变,都会导致弹性应变能得增加。
3、固态相变温度低,原子扩散更困难,例如固态合金中原子得扩散速度为107—108cm/d,而液态金属原子得扩散速度为107 cm/s。
92 何谓奥氏体晶粒度？说明奥氏体晶粒大小对钢得性能影响？答:奥氏体晶粒度:就是奥氏体晶粒大小得度量。
当以单位面积内晶粒得个数或每个晶粒得平均面积与平均直径来描述晶粒大小时,可以建立晶粒大小得概念。
通常采用金相显微镜100倍放大倍数下,在645mm2范围内观察到得晶粒个数来确定奥氏体晶粒度得级别。
对钢得性能得影响:奥氏体晶粒小:钢热处理后得组织细小,强度高、塑性好,冲击韧性高。
奥氏体晶粒大:钢热处理后得组织粗大,显著降低钢得冲击韧性,提高钢得韧脆转变温度,增加淬火变形与开裂得倾向。
当晶粒大小不均匀时,还显著降低钢得结构强度,引起应力集中,容易产生脆性断裂。
93 试述珠光体形成时钢中碳得扩散情况及片、粒状珠光体得形成过程？答:珠光体形成时碳得扩散:珠光体形成过程中在奥氏体内或晶界上由于渗碳体与铁素体形核,造成其与原奥氏体形成得相界面两侧形成碳得浓度差,从而造成碳在渗碳体与铁素体中进行扩散,简言之,在奥氏体中由于碳得扩散形成富碳区与贫碳区,从而促使渗碳体与铁素体不断地交替形核长大,直至消耗完全部奥氏体。
片状珠光体形成过程:片状珠光体就是渗碳体呈片状得珠光体。
首先在奥氏体晶界形成渗碳体晶核,核刚形成时与奥氏体保持共格关系,为减小形核得应变能而呈片状。
渗碳体长大得同时,使其两侧得奥氏体出现贫碳区,从而为铁素体在渗碳体两侧形核创造条件,在渗碳体两侧形成铁素体后,铁素体长大得同时造成其与奥氏体体界面处形成富碳区,这又促使形成新得渗碳体片。
金属学第七章第九章答案

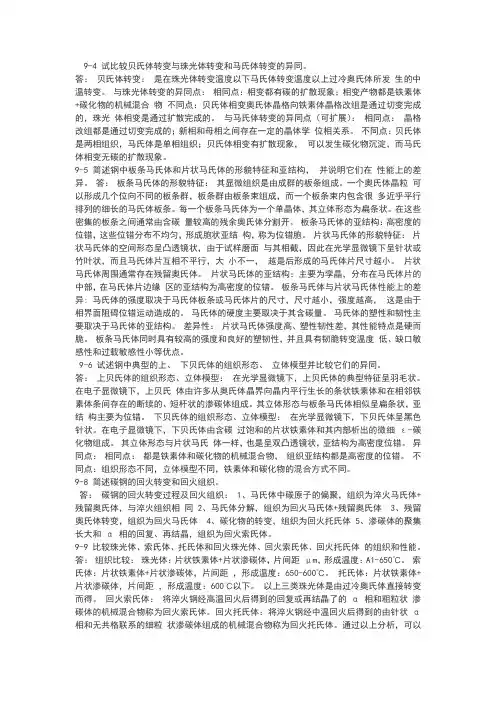

9-4 试比较贝氏体转变与珠光体转变和马氏体转变的异同。
答：贝氏体转变：是在珠光体转变温度以下马氏体转变温度以上过冷奥氏体所发生的中温转变。
与珠光体转变的异同点：相同点：相变都有碳的扩散现象；相变产物都是铁素体+碳化物的机械混合物不同点：贝氏体相变奥氏体晶格向铁素体晶格改组是通过切变完成的，珠光体相变是通过扩散完成的。
与马氏体转变的异同点（可扩展）：相同点：晶格改组都是通过切变完成的；新相和母相之间存在一定的晶体学位相关系。
不同点：贝氏体是两相组织，马氏体是单相组织；贝氏体相变有扩散现象，可以发生碳化物沉淀，而马氏体相变无碳的扩散现象。
9-5 简述钢中板条马氏体和片状马氏体的形貌特征和亚结构，并说明它们在性能上的差异。
答：板条马氏体的形貌特征：其显微组织是由成群的板条组成。
一个奥氏体晶粒可以形成几个位向不同的板条群，板条群由板条束组成，而一个板条束内包含很多近乎平行排列的细长的马氏体板条。
每一个板条马氏体为一个单晶体，其立体形态为扁条状。
在这些密集的板条之间通常由含碳量较高的残余奥氏体分割开。
板条马氏体的亚结构：高密度的位错，这些位错分布不均匀，形成胞状亚结构，称为位错胞。
片状马氏体的形貌特征：片状马氏体的空间形态呈凸透镜状，由于试样磨面与其相截，因此在光学显微镜下呈针状或竹叶状，而且马氏体片互相不平行，大小不一，越是后形成的马氏体片尺寸越小。
片状马氏体周围通常存在残留奥氏体。
片状马氏体的亚结构：主要为孪晶，分布在马氏体片的中部，在马氏体片边缘区的亚结构为高密度的位错。
板条马氏体与片状马氏体性能上的差异: 马氏体的强度取决于马氏体板条或马氏体片的尺寸，尺寸越小，强度越高，这是由于相界面阻碍位错运动造成的。
马氏体的硬度主要取决于其含碳量。
马氏体的塑性和韧性主要取决于马氏体的亚结构。
差异性：片状马氏体强度高、塑性韧性差，其性能特点是硬而脆。
板条马氏体同时具有较高的强度和良好的塑韧性，并且具有韧脆转变温度低、缺口敏感性和过载敏感性小等优点。
【热处理原理与工艺】比较贝氏体转变、珠光体转变和马氏体转变
H a r b i n I n s t i t u t e o f T e c h n o l o g y热处理工艺与原理课程名称：热处理工艺与原理题目：比较贝氏体转变、珠光体转变和马氏体转变的异同院系：材料科学与工程班级：1219001班设计者：缪克松学号：1121900133设计时间：2015.04.20哈尔滨工业大学一、产物组成与晶体结构在三种相中都由铁素体与渗碳体组成，其中铁素体为体心立方结构，渗碳体为复杂斜方结构。
马氏体相中由于碳原子的分布使铁原子排布成体心正方结构（要求碳含量大于0.25%）。
在三种相中，碳化物含量：珠光体>贝氏体>马氏体。
二、分类依据组织形貌每种相中有不同的划分，珠光体可分为珠光体、贝氏体、屈氏体。
贝氏体可分为上贝氏体、下贝氏体、粒状贝氏体、无碳化物贝氏体、柱状贝氏体、反常贝氏体、BⅢ贝氏体等。
马氏体可分为板条状马氏体、片状马氏体、蝶状马氏体、薄片状马氏体、ε马氏体等。
三、转变类型及温度珠光体转变是扩散型转变，马氏体转变是非扩散型转变，贝氏体转变既有扩散型相变特点，又有非扩散型相变特点。
珠光体转变温度最高，此温度下碳原子和铁原子都能够发生扩散。
贝氏体转变温度其次，此温度下碳原子可以扩散，铁原子不可以扩散。
马氏体转变温度最低，此温度下碳原子和铁原子都不能扩散。
四、热力学条件在三种转变之中，相变的驱动力都是体系自由能的下降。
珠光体转变是准平衡相变，其过程可以用铁碳平衡相图来分析，阻力并不明显。
马氏体转变是非平衡相变，转变阻力包括界面能和界面弹性应变能，由于过程为共格切变，界面能很小。
由于新相和母相共格，同时具有体积效应，导致具有极大的界面弹性应变能。
因此马氏体相变需要很大的过冷度来提高体系自由能差从而克服阻力。
贝氏体相变介于马氏体相变和珠光体相变之间，一方面，在贝氏体相变时，碳在奥氏体中发生预先扩散，重新分布。
由于碳的扩散，降低了形成贝氏体中铁素体的碳含量，使铁素体的自由能降低，增大了新旧两相的自由能差，提高了相变驱动力。
马氏体 奥氏体 珠光体 贝氏体 的区别
马氏体奥氏体珠光体贝氏体马氏体(martensite)是黑色金属材料的一种组织名称。
马氏体（M）是碳溶于α-Fe的过饱和的固溶体，是奥氏体通过无扩散型相变转变成的亚稳定相。
其比容大于奥氏体、珠光体等组织，这是产生淬火应力，导致变形开裂的主要原因。
马氏体最初是在钢（中、高碳钢）中发现的：将钢加热到一定温度（形成奥氏体）奥氏体（austenite）A、γ是晶体结构：面心立方（fcc）。
是碳在γ－Fe中形成的间隙固溶体。
奥氏体是一种塑性很好，强度较低的固溶体，具有一定韧性。
不具有铁磁性。
因此，分辨奥氏体不锈钢刀具(常见的18－8型不锈钢）的方法之一就是用磁铁来看刀具是否具有磁性。
古代铁匠打铁时烧红的铁块即处于奥氏体状态。
另外，奥氏体因为是面心立方，四面体间隙较大，可以容纳更多的碳。
珠光体 pearlite 珠光体是奥氏体(奥氏体是碳溶解在γ－Fe中的间隙固溶体)发生共析转变所形成的铁素体与渗碳体的共析体。
得名自其珍珠般（pearl-like）的光泽。
其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物，也称片状珠光体。
用符号P表示，含碳量为ωc＝0.77％。
在珠光体中铁素体占88%,渗碳体占12%,由于铁素体的数量大大多于渗碳体,所以铁素体层片要比渗碳体厚得多.在球化退火条件下,珠光体中的渗碳休也可呈粒状,这样的珠光体称为粒状珠光体。
珠光体的性能介于铁素体和渗碳体之间,强韧性较好.其抗拉强度为750 ~900MPa,180 ~280HBS,伸长率为20 ~25%,冲击功为24 ~32J.力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好。
铁素体(ferrite，缩写：FN，用F表示)即α-Fe和以它为基础的固溶体，具有体心立方点阵。
亚共析成分的奥氏体通过先共析析出形成铁素体。
在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；室温下的铁素体的机械性能和纯铁相近。
铁素体的强度、硬度不高，但具有良好的塑性与韧性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试比较贝氏体转变与珠光体转变和马氏体转变的异同一．组织形态：1.珠光体：珠光体的组织形态特征：珠光体的典型组织特征是由一层铁素体和一层渗碳体交替平行堆叠而形成的双相组织。
根据片层间距的不同，可将珠光体分为三种：珠光体：S0=450-150nm，形成温度为A1－650℃，普通光学显微镜可以分辨。
索氏体：S0=150-80nm，形成温度为650－600℃，高倍光学显微镜可以分辨。
屈氏体：S0=80-30nm，形成温度为600－550℃，电子显微镜可以分辨。
铁素体基体上分布着粒状渗碳体的组织为粒状珠光体。
这种组织一般是通过球化退火或淬火后高温回火得到的。
在珠光体转变过程中，所形成的珠光体中的铁素体与母相奥氏体具有一定的晶体学位向关系。
珠光体中，铁素体与渗碳体之间存在一定的晶体学位向关系。
2.马氏体：马氏体的组织形态：○1.板条马氏体是低、中碳钢中形成的一种典型马氏体组织，其形貌特征可描述如下：在一个原奥氏体晶粒部有几个（3－5个）马氏体板条束，板条束间取向随意；在一个板条束有若干个相互平行的板条块，块间是大角晶界；在一个板条块是若干个相互平行的马氏体板条，板条间是小角晶界。
马氏体板条存在大量的位错，所以板条马氏体的亚结构是高密度的位错和位错缠结。
板条状马氏体也称为位错型马氏体。
○2.片状马氏体是中、高碳钢中形成的一种典型马氏体组织，其形貌特征可描述如下：在一个原奥氏体晶粒部有许多相互有一定角度的马氏体片。
马氏体片的空间形态为双凸透镜状，横截面为针状或竹叶状。
在原奥氏体晶粒中首先形成的马氏体片贯穿整个晶粒，将奥氏体晶粒分割，以后陆续形成的马氏体片越来越小，所以马氏体片的尺寸取决于原始奥氏体晶粒的尺寸。
片状马氏体的形成温度较低，在马氏体片的周围往往存在着残余奥氏体。
片状马氏体的部亚结构主要是孪晶。
当碳含量较高时，在马氏体片中可以看到中脊，中脊面是密度很高的微孪晶区。
马氏体片形成时的相互撞击，马氏体片中存在大量的纤维裂纹。
3.贝氏体：贝氏体的组织形态：○1.上贝氏体上贝氏体形成于贝氏体转变区较高温度围，中、高碳钢大约在350-550℃形成。
为成束分布、平行排列的条状铁素体和夹于其间的断续条状渗碳体的混合物。
多在奥氏体晶界形核，自晶界的一侧或两侧向晶长大，具有羽毛状特征。
上贝氏体中铁素体的亚结构是位错，其密度比板条马氏体低2－3个数量级，随形成温度降低，位错密度增大。
随碳含量增加，上贝氏体中铁素体条增多、变薄，渗碳体数量增多、变细。
随转变温度降低，上贝氏体中铁素体条变薄，渗碳体细化。
上贝氏体中铁素体条间还可能存在未转变的残余奥氏体。
○2.下贝氏体下贝氏体形成于贝氏体转变区较低温度围，中、高碳钢大约在350℃-Ms之间温度形成。
下贝氏体是由过饱和片状铁素体和其部沉淀的渗碳体组成的机械混合物。
铁素体片空间呈双凸透镜状，截面为针状或竹叶状，片间呈一定角度，可在奥氏体晶界形核，也可在奥氏体晶形核。
下贝氏体的铁素体中碳化物细小、弥散、呈粒状或条状，沿着与铁素体长轴成一定角度平行排列。
○3.粒状贝氏体粒状贝氏体是低碳或中碳合金钢在上贝氏体转变区上限温度围形成的一种贝氏体组织。
粒状贝氏体组织特征是：在粗大的块状或针状铁素体或晶界上分布着一些孤立小岛，小岛形态呈粒状或长条状。
这些小岛在贝氏体刚刚形成时是富碳奥氏体，冷却时可分解为珠光体、马氏体或保留为富碳奥氏体。
粒状贝氏体中铁素体的亚结构为位错。
○4.无碳化物贝氏体无碳化物贝氏体一般产生于低碳钢或硅、铝含量较高的钢中。
无碳化物贝氏体是由大致平行的条状铁素体和条间富碳奥氏体或其转变产物组成的。
形成时也会出现表面浮凸，铁素体中亚结构时位错。
○5.柱状贝氏体柱状贝氏体一般产生于高碳钢中，形成温度为下贝氏体形成温度。
柱状贝氏体中铁素体呈放射状，碳化物分布在铁素体部。
○6.反常贝氏体反常贝氏体也称反向贝氏体或倒易贝氏体，产生在共析钢中，形成温度略高于350℃。
二．转变特点：1.珠光体：○1.片状珠光体形成过程当共析钢由奥氏体转变为珠光体时，是由均匀的奥氏体转变为碳含量很高的渗碳体和含碳量很低的铁素体的机械混合物。
因此，珠光体的形成过程，包含着两个同时进行的过程：一个是通过碳的扩散生成高碳的渗碳体和低碳的铁素体；另一个是晶体的点阵重构。
由面心立方体的奥氏体转变为体心立方题点阵的铁素体和复杂单斜点阵的渗碳体。
○2.粒状珠光体的形成过程粒状珠光体是通过渗碳体球化获得的。
在略高于的温度下保温将使溶解的渗碳体球化，这是因为第二项颗粒的溶解度与其曲率半径有关，与渗碳体尖角处相接触的奥氏体中的碳含量较高，而与渗碳体平面处相接触的奥氏体的含碳量较低，因此奥氏体中的C原子将从渗碳体的尖角处向平面处扩散。
扩散的结果，破坏了相平衡。
为了恢复平衡，尖角处将溶解而使曲率半径增大，平面处将长大而使曲率半径减小，一直逐渐成为颗粒状。
从而得到在铁素体基体上分布着颗粒状渗碳体组织。
然后自加热温度缓冷至以下时，奥氏体转变为珠光体。
转变时，领先相渗碳体不仅可以在奥氏体晶界上成核，而且也可以从已存在的颗粒状渗碳体上长出，最后得到渗碳体呈颗粒状分布的粒状珠光体。
这种处理称为“球化退火”。
2.马氏体：马氏体相变的主要特点：○1.切变共格和表面浮凸现象：奥氏体向马氏体晶体结构的转变是靠切变进行的，由于切变使相界面始终保持共格关系，因此称为切变共格。
由于切变导致在抛光试样表面在马氏体相变之后产生凸起，即表面浮凸现象。
○2.马氏体转变的无扩散性：原子不发生扩散，但发生集体运动，原子间相对运动距离不超过一个原子间距，原子相邻关系不变。
转变过程不发生成分变化，但却发生了晶体结构的变化。
转变温度很低，但转变速度极快。
○3.具有一定的位向关系和惯习面：位向关系：K-S关系：{111}γ//{011}α’，<101>γ//<111>α’，可有24种取向西山关系：{111}γ//{011}α’，<211>γ//<110>α’，可有12种取向惯习面：随碳含量提高和转变温度降低: (111) γ, (225) γ, (259) γ○4.马氏体转变是在一个温度围完成的：马氏体转变是奥氏体冷却的某一温度时才开始的，这一温度称为马氏体转变开始温度，简称Ms点。
马氏体转变开始后，必须在不断降低温度的条件下才能使转变继续进行，如冷却中断，则转变立即停止。
当冷却到某一温度时，马氏体转变基本完成，转变不再进行，这一温度称为马氏体转变结束温度，简称Mf点。
从以上分析可以看出，马氏体转变需要在一个温度围连续冷却才能完成。
如果Mf点低于室温，则冷却到室温时，将仍保留一定数量的未转变奥氏体，称之为残余奥氏体。
○5.马氏体转变的可逆性：在某些合金中，奥氏体冷却转变为马氏体后，重新加热时，已经形成的马氏体又可以通过逆向马氏体转变机构转变为奥氏体。
这就是马氏体转变的可逆性。
将马氏体直接向奥氏体转变的称为逆转变。
逆转变开始温度为As点，终了温度为Af点。
Fe-C合金很难发生马氏体逆转变，因为马氏体加热尚未达到As点时，马氏体就发生了分解，析出碳化物，因此得不到马氏体逆转变。
3.贝氏体：贝氏体转变的基本特征：○1.贝氏体转变需要一定的孕育期，可以等温形成，也可以连续冷却转变。
○2.贝氏体转变是形核长大过程；铁素体按共格切变方式长大，产生表面浮凸；碳原子可以扩散，铁素体长大速度受碳扩散控制，速度较慢。
○3.贝氏体转变有上限温度（B s）和下限温度（B f）。
○4.较高温度形成的贝氏体中碳化物分布在铁素体条之间，较低温度形成的贝氏体中碳化物主要分布在铁素体条部；随形成温度下降，贝氏体中铁素体的碳含量升高。
○5.上贝氏体转变速度取决于碳在奥氏体中的扩散速度；下贝氏体转变速度取决于碳在铁素体中的扩散速度。
○6.上贝氏体中铁素体的惯习面是(111)γ；下贝氏体铁素体的惯习面是(225)γ；贝氏体中铁素体与奥氏体之间存在K-S位向关系。
三．转变热力学：1.珠光体：珠光体转变的动力是体系自由能的下降，其大小取决于转变温度。
过冷度越大，转变驱动力越大。
珠光体转变温度较高，铁和原子扩散能力较强，都能扩散较大的距离，珠光体又是在位错等微观缺陷较多的晶界形成，相变需要的自由能较小，所以，在较小的过冷度时就可以发生珠光体转变。
2.马氏体：相变驱动力：过冷奥氏体转变为马氏体有两个必要条件：一是必须快冷，避免珠光体转变发生；二是必须深冷，到马氏体开始转变温度以下，马氏体转变才能发生。
马氏体转变的驱动力是在转变温度下奥氏体与马氏体的自由能差，而转变阻力是界面能和界面弹性应变能。
马氏体相变新相与母相完全共格，同时体积效应很大，因此界面弹性应变能很大。
为了克服这一相变阻力，驱动力必须足够大。
因此马氏体相变必须有很大的过冷度。
3.贝氏体：贝氏体转变是一个有碳原子扩散的共格切变过程，兼具珠光体和马氏体转变特征。
和其它相变一样，贝氏体转变的热力学条件也是驱动力和阻力分析。
贝氏体转变的驱动力是体系的自由能差，阻力包括界面能和界面弹性应变能。
贝氏体转变需要共格切变，因此弹性应变能阻力非常大，按照马氏体转变热力学分析，只有在Ms点以下相变驱动力才能克服阻力发生相变。
一方面，在贝氏体相变时，碳在奥氏体中发生预先扩散，重新分布。
由于碳的扩散，降低了形成贝氏体中铁素体的碳含量，使铁素体的自由能降低，增大了新旧两相的自由能差，提高了相变驱动力。
另一方面，碳原子从奥氏体中析出，使奥氏体中出现贫碳区，降低了切变阻力，使切变可以在较高温度发生。
贝氏体转变也有温度区间，上限温度为B s，下限温度为B f，两个温度都随碳含量的提高而降低。
四．转变动力学：1.珠光体：○1.珠光体转变有孕育期。
随转变温度降低，孕育期减小，某一温度孕育期最短，温度再降低，孕育期又增加。
随转变时间增加，转变速度提高，当转变量超过50%时，转变速度又逐渐降低，直至转变完成。
○2.温度一定时，转变速度随时间的延长有一极大值○3.随转变温度的降低，珠光体转变的孕育期有一极小值，在此温度下转变最快○4.珠光体转变中合金元素的影响很显著a．对A1点和共析碳浓度的影响除镍和锰以外的合金元素可以提高A1温度。
当珠光体转变温度一定时，相当于提高了过冷度，降低了珠光体片层间距。
所有合金元素都使钢的共析碳浓度降低。
b．对珠光体转变动力学的影响奥氏体中的合金元素使珠光体转变的孕育期增大，转变速度降低。
只有合金元素在奥氏体化过程中溶入奥氏体，才能起到提高过冷奥氏体稳定性的作用。
C．对珠光体转变过程的影响合金元素在奥氏体中扩散速度很慢，降低珠光体的转变速度。
合金元素降低了铁原子的结构转变速度，从而降低珠光体转变速度。
合金元素降低碳在奥氏体中的扩散速度，从而降低珠光体转变速度。
2.马氏体：马氏体转变主要有四种方式：降温转变，爆发式转变，等温转变，表面转变○1.碳钢和低合金钢中的马氏体降温转变：马氏体转变必须在连续不断的降温过程中才能进行，瞬间形核，瞬间长大。
