高分子聚氨脂涂膜防水施工方案
聚氨酯防水涂膜施工方案
聚氨酯防水涂膜施工方案1.1。
5 主要机具：电动搅拌器、拌料器、油漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、油漆刷、滚动刷、小抹子、油工铲刀、笤帚、消防器材。
1.2作业条件：1。
2。
1 穿过卫生间楼板的所有立管、套管均已做好并经验收,管周围缝隙用1：2：4豆石混凝土填实.1。
2。
2 卫生间地面找平层已做好,向地漏处找2％坡.1.2。
3卫生间地面找平层已做好，表面应抹平压光，坚实平整，不起砂,含水率低于9％（简易检测法:在基层表面上铺一块1m橡胶块，静置3—4h，覆盖橡胶板部位无明显水印，即视为含水率达到要求）。
1。
2。
4找平层的反水坡度应在2%以上，不得局部积水，与墙交接处及转角处均抹成小圆角。
凡是靠墙的管根处均抹出5％坡度，避免此处存水.1。
2。
5在基层做防水涂料前.在以下部位用建筑密封膏封严。
穿过楼板的立管四周、套管与立管交接处、大便器与立管接口处、地漏上口四周等。
1.2.6 卫生间做防水之前必须设置足够的照明及通风设备。
1。
2。
7 易燃、有毒的防水材料要具备有防火设施和工作服、软鞋底。
1。
2。
8 操作温度保持+5度以上。
1。
2。
9 操作人员应经过专业培训、持上岗证，先做样板间，经检查验收合格后,方可全面施工.2 操作工艺2。
1 聚氨酯防水涂料施工工艺流程2.2 清扫基层：用铲刀将粘在找平层上的灰皮除掉,用笤帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理.如有油污时，应钢丝刷和砂纸刷掉。
表面必须平整，凹陷处用1:3水泥砂浆找平.2.3 涂刷底胶:将聚氨酯甲、乙两组份和二甲本按1:1。
5：2的比例(重量比）配合搅拌均匀，即可使用。
用滚动刷或油刷蘸底胶均匀涂刷在基层表面，不得过薄也不得过厚，涂刷量以0。
2kg/m 左右为宜,涂刷后应干燥4h 以上,才能进行下一工序的操作.2。
4 细部附加层:将聚氨酯涂膜防水材料按甲组份：乙组份=1：1。
5的比例混合搅拌均匀,用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷，不得漏刷(地面与墙面交接处，墙与墙阴角处贴350mm 高无纺布附加层。
聚氨酯涂膜防水施工工艺
聚氨酯涂膜防水施工工艺一、简介聚氨酯涂膜是一种常用于建筑防水的材料，具有优异的防水性能和耐候性。
它能够在不同的基材上进行涂覆，形成一层坚韧、耐水、耐紫外线的防水层。
本文将介绍聚氨酯涂膜的防水施工工艺，以帮助施工人员正确进行施工。
二、施工准备1. 设备准备：确保施工所需要的设备齐全，并检查设备是否正常工作。
2. 基材处理：清理基材表面，确保表面干净、平整，无灰尘和油污。
3. 材料准备：根据施工需求，准备好适量的聚氨酯涂料、稀释剂等相关材料。
三、施工步骤1. 基层处理：对需要涂覆的基层进行处理，确保基层的平整度和密实度。
对于有漏水情况的基层，需要先进行修复处理。
2. 基层处理剂涂覆：使用刷子或滚筒将基层处理剂均匀地涂覆在基层上，形成一层均匀的底涂层。
待底涂层干燥后，进行下一步操作。
3. 基层涂膜施工：将聚氨酯涂料和稀释剂按一定比例混合均匀，用专用工具（如滚筒、喷枪等）将涂料均匀地涂覆在基层上。
对于施工需要，可以进行多遍涂膜，每遍涂膜之间需要进行干燥处理。
4. 水平处理：涂覆完成后，根据需要进行水平处理，确保涂膜表面平整。
5. 角部处理：对建筑物内外角部进行加固处理，防止涂膜破裂。
6. 墙地交接处处理：对墙地交接处进行特殊处理，以增强涂膜的附着力。
7. 检查和修补：在涂膜干燥之后，进行检查，如发现涂膜有破损或缺陷，及时进行修补。
8. 完工处理：施工完成后，对设备进行清洁和存储，清理施工场地，确保安全和环境卫生。
四、注意事项1. 施工环境：施工过程中要注意环境温度、湿度等因素，避免在不合适的天气条件下施工。
2. 涂料的贮存和运输：涂料的贮存和运输要按照相关标准进行，防止出现质量问题。
3. 施工团队：选择有经验的施工团队进行施工，并确保施工人员具备相关技能和资质。
4. 施工层数：根据具体需求确定涂膜的施工层数，确保防水效果。
5. 保护措施：在涂膜施工期间，要采取保护措施，防止其他施工活动对涂膜造成损害。
五、总结聚氨酯涂膜防水施工工艺是一项重要的建筑施工技术，正确的施工工艺能够保证涂膜的质量和防水效果。
聚氨酯涂膜防水施工组织设计及工艺
聚氨酯涂膜防水施工组织设计及工艺聚氨酯涂膜是一种常用的防水材料，具有耐候性好、粘结强度高、施工方便等优点，因此在建造工程中得到广泛应用。
为了确保聚氨酯涂膜的防水效果，施工组织设计及工艺至关重要。
本文将从聚氨酯涂膜防水施工组织设计及工艺的角度出发，详细介绍相关内容。
一、施工前准备1.1 确定施工方案：根据建造结构、使用环境等因素，确定聚氨酯涂膜的施工方案，包括涂膜厚度、施工层数、施工工艺等。
1.2 检查施工现场：检查施工现场的平整度、干燥度、清洁度等情况，确保施工条件符合要求。
1.3 准备施工材料：准备好所需的聚氨酯涂膜材料、底漆、固化剂、溶剂等，确保施工材料质量合格。
二、基层处理2.1 清洁基层：清除基层表面的灰尘、油污等杂质，保持基层表面干净。
2.2 补修基层：对基层存在的裂缝、孔洞等进行修补，确保基层平整。
2.3 底漆处理：涂刷底漆，增强基层与聚氨酯涂膜的粘结力，提高防水效果。
三、施工工艺3.1 涂膜施工：根据施工方案，采用喷涂、刷涂等方式进行聚氨酯涂膜的施工，确保涂膜均匀、密实。
3.2 固化处理：待涂膜干燥后，进行固化处理，提高涂膜的耐候性和耐久性。
3.3 防水层保护：在涂膜固化后，进行防水层的保护，避免外力损坏和紫外线辐射。
四、验收及维护4.1 防水层验收：对施工完成的聚氨酯涂膜进行验收，检查防水层的平整度、密封性等指标。
4.2 维护保养：定期对聚氨酯涂膜进行维护保养，及时修补损坏部份，延长防水层的使用寿命。
4.3 质量保证：建立质量保证体系，确保施工质量符合标准要求，提高防水效果的稳定性。
五、总结5.1 聚氨酯涂膜防水施工组织设计及工艺对防水效果起着至关重要的作用，施工前准备、基层处理、施工工艺、验收及维护等环节都需要严格把控。
5.2 合理的施工方案、精细的施工工艺、严格的质量控制是确保聚氨酯涂膜防水效果的关键。
5.3 惟独在施工组织设计及工艺上做到位，才干保证聚氨酯涂膜防水效果的稳定性和持久性。
聚氨酯涂抹防水施工方案(单组份)
聚氨酯涂抹防水施工方案（单组份）一、编制依据1、地下防水工程质量验收规范2、南栗110kv变电站新建工程施工图纸3、工程做法05J1二、工程概况本工程位于体育南大街科技大学新校区，建筑面积2956.625㎡，现浇框架结构，主体四层，地下一层。
三、施工准备1、材料要求⑴单组分聚氨酯防水涂料单组分聚氨酯防水涂料是以异氰酸酯（TDI）、聚醚多元醇为主要原料，配以相的助剂制成。
单组分聚氨酯防水涂料属不含有机溶剂挥发的单组分柔性防水涂料，在现场涂刷，经与水和潮气的化学反应形成高弹性涂膜防水层，是一种反应型高分子类涂料。
外观：呈均匀粘稠体状。
无凝胶、结块，一般为黑褐色，也可制成彩色，材料须密封储存，置于阴凉干燥处，严禁与水接触。
⑵辅助材料①水泥强度等级≧32.5级的普通哇酸盐水泥，用与配置水泥砂浆找平层、保护层或修补基层。
②中砂含泥量﹤3%③聚酯无纺布、玻纤不或化纤无纺布，作为管根细部构造等部位胎体增强附加层使用。
2、主要机具小平铲、搅拌桶、橡胶或塑料刮板、毛刷、滚动刷、小抹子、弹簧称、笤帚以及灭火器等。
3、作业条件①地下防水层施工时遇地下水位较高的情况，在单组分聚氨酯防水层施工前，必须先降低地下水位和进行排水处理，至少将地下水位将至防水层标高以下500mm以保证防水层的正常操作，直至施工完毕。
如在底下室，还应延至底板混凝土完成。
②涂膜防水层施工前，按设计要求和施工规程规定做好基层（找平层）处理，可用1：3水泥砂浆抹平、压光，达到竖实平整、不起砂。
基层含水率≦9%，找平层遇阴阳角处应抹成圆弧，方便防水层作业。
③刮涂单组分聚氨酯防水涂料前，须将基层表面的尘土、杂物清扫干净，对基层表面残留灰浆、硬块以及突出部分进行清理、扫净④防水层施工不得在雨天或大风天进行，单组分聚氨酯涂膜作业环境温度不得底于5℃。
存料地点及施工现场严禁烟火。
⑤地下防水工程立墙防水层施工前，遇有设备管道穿墙时，应事先埋设止水套管。
做好附加层防水之后，再进行大面积防水施工。
防水工程聚氨酯施工方案

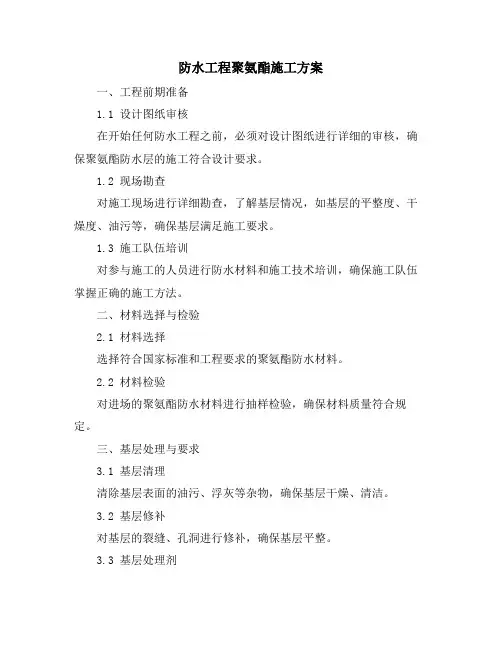

防水工程聚氨酯施工方案一、工程前期准备1.1 设计图纸审核在开始任何防水工程之前，必须对设计图纸进行详细的审核，确保聚氨酯防水层的施工符合设计要求。
1.2 现场勘查对施工现场进行详细勘查，了解基层情况，如基层的平整度、干燥度、油污等，确保基层满足施工要求。
1.3 施工队伍培训对参与施工的人员进行防水材料和施工技术培训，确保施工队伍掌握正确的施工方法。
二、材料选择与检验2.1 材料选择选择符合国家标准和工程要求的聚氨酯防水材料。
2.2 材料检验对进场的聚氨酯防水材料进行抽样检验，确保材料质量符合规定。
三、基层处理与要求3.1 基层清理清除基层表面的油污、浮灰等杂物，确保基层干燥、清洁。
3.2 基层修补对基层的裂缝、孔洞进行修补，确保基层平整。
3.3 基层处理剂在基层表面涂刷一层处理剂，增强基层与聚氨酯涂膜的粘结力。
四、聚氨酯涂膜施工4.1 施工环境确保施工现场温度、湿度等环境条件符合聚氨酯涂膜施工要求。
4.2 施工方法采用滚涂或喷涂方法施工，确保涂膜均匀、无漏涂。
4.3 施工遍数根据设计要求，确定涂膜的遍数，确保涂膜厚度达到规定要求。
4.4 施工间隔根据涂膜干燥时间，合理安排施工间隔，确保涂膜充分干燥。
五、施工质量控制5.1 过程控制在施工过程中，对每一道工序进行严格控制，确保施工质量。
5.2 质量检测对施工完成的聚氨酯防水层进行质量检测，确保防水效果符合要求。
六、安全环保措施6.1 施工安全制定施工安全管理制度，确保施工过程中人员安全。
6.2 环保措施采取环保措施，减少施工过程中的噪音、扬尘等污染。
七、工程验收与保养7.1 工程验收在防水工程完成后，进行工程验收，确保防水效果符合要求。
7.2 工程保养制定工程保养制度，定期对防水层进行检查和维护，确保防水效果持久。
八、施工记录与档案8.1 施工记录详细记录施工过程中每一步的施工情况和质量检测结果，作为工程质量追溯的依据。
8.2 工程档案建立工程档案，将设计图纸、材料检验报告、施工记录等相关资料归档保存，便于后续工程管理和维护。
聚氨酯涂膜防水层楼面施工工艺
聚氨酯涂膜防水层楼面施工工艺1施工方法：⑴工艺流程：⑵操作工艺：1)基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查无不平、空鼓、起砂等缺陷，方可进行下一道工序。
2)刷底胶：底胶配制：将聚氨脂甲、乙料和二甲苯按1∶1.5∶2（重量比），配合搅拌均匀，配好的料在2h内用完。
底胶涂刷：将配制好的底胶料，用长把滚刷和毛刷蘸满均匀涂在基层表面上，涂刷时不得堆积或露白见底，涂刷量以0.3kg∕m2左右为宜。
涂后5h干燥方能进行下一工序。
3)涂膜防水层施工：涂料配制：根据施工需要用量，将聚氨脂甲、乙料按1∶1.5（重量比）的比例配合后，用电动搅拌器搅拌均匀。
聚氨脂涂膜防水材料随配随用，配制好的混合料宜在2h内用完。
第一度涂层施工：在底胶基本干燥固化后，用塑料或橡胶刮板均匀涂刮一层涂料，涂刮时要求均匀一致，不得过厚或过薄，涂刮厚度一般以1.5mm左右为宜。
第二度涂层施工：在第一度涂层固化24h后，再在其表面刮涂第二度涂层，涂刮方法同第一度涂层。
为了确保防水工程质量，涂刮方向必须与第一度的涂刮方向垂直。
重涂时间的间隔，由施工时环境温度和涂膜固化的程度（以手触不粘为宜）来确定，一般不得小于24h，也不宜大于72h。
第三度涂层施工：涂刮方法与第二度涂层相同，涂刮方向与上一度涂刮方向垂直。
凡遇到底板与立墙相连接的阴角、穿过墙管的根部、地漏、排水口、阴阳角、等薄弱部位，均设聚酯纤维无纺布进行附加增强处理。
附加层做法：在涂刷第二遍涂膜后，立即铺贴聚酯纤维无纺布，并使布平整地粘在涂膜上，然后涂刷混合料，滚压密实，不允许有皱折、空鼓现象。
经过5h以上固化后才可以涂刷第三遍涂膜。
稀撒石渣：为增强防水层与粘结贴面材料（如马赛克、瓷砖、缸砖等）的水泥砂浆之间的粘结力，在第三度涂层尚未固化前，在其表面稀撒干净的石渣（直径为2mm）4)涂膜保护层：最后一度涂膜固化干燥后，即可根据建筑设计要求的适宜形式，一般抹水泥砂浆保护层。
聚氨酯防水涂料施工方案
聚氨酯防水涂料施工方案1.总则1.1工程概况：本工程屋面防水及卫生间防水采用了 1.5mm厚双组份聚氨酯防水涂料，应用数量约9000m2，占防水总量的29.7%。
1.2适用范围：本工艺标准适用于工业与民用建筑物、构筑物防水等级为Ⅰ—Ⅸ，采用聚氨酯防水涂料的防水工程。
1.3编制依据的标准及规范：1.3.1 《建筑工程施工质量验收统一标准》 GB 50300—20011.3.2 《屋面工程质量验收规范》GB 5027—20022.施工准备2.1技术准备：2.1.1施工前，施工技术人员进行图纸会审，掌握施工图中的各种细部构造及有关设计要求，并根据实际情况制定施工技术方案。
2.1.2施工时，应建立各道工序的自检并有完整的检查记录，每道工序完成后，应经监理单位检查验收，合格后方可进行下道工序的施工。
2.1.3施工应由专业的施工队伍进行施工，作业人员应持有建设行政主管部门颁发的上岗证。
2.2材料准备：（1）聚氨酯防水涂料甲级份：异氰酸基含量以3.5±0.2为宜。
乙组份：羟基含量以0.7±0.1%为宜。
甲乙组严格按产品说明的比例配合，经充分搅拌，现场配制成聚氨酯防水涂料，其技术性能应符合以下要求。
固体含量：≥94%抗拉强度：≥1.65MPa断裂延伸率：≥350%柔性：-30°C弯折无裂纹耐热度：85°C加垫5h，涂膜无流淌、起泡和滑动不透水性：压力≥0.3MPa，保持时间≥30min不渗透（2）辅助材料应备有二甲苯、醋酸乙酯、二月桂酸丁基锡、磷酸；砂粒和胎体增强材料等。
（3）要求所采用的防水材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等技术指标应符合现行国家产品标准和实际要求。
防水材料进场后，必须对材料进行抽样复试。
2.3施工工具：刮板、圆滚刷、腻子刀、钢丝刷、油漆刷、、油漆桶、台秤、手提式电动搅拌器、剪刀、拌料桶、扫帚。
2.4施工作业条件：2.4.1找平层使用水泥砂浆应抹平压光，坚实平整，不起砂，无裂缝、无松动掉灰，含水率小于9%。
聚氨酯涂膜防水材料施工方案
聚氨酯涂膜防水材料施工方案一、工程概况二、施工规定1、本规定适用于聚氨酯涂膜材料的屋面、厕浴间、厨房及地下防水防潮工程和各种复杂部位进行无接缝冷施工。
2、设计或使用聚氨酯涂膜进行防水工程施工，应按屋面工程质量验收规范（GB50108——2001）；地下防水工程质量验收规范（GB502082002）的规定进行。
3、防水工程施工前，应先进行图纸会审，根据图纸了解设计要求，做出防水工程施工设计方案。
经甲方、监理方认可后方可施工。
4、施工时，有关安全技术、劳动保护、防火等，必须依照国务院颁发的建设安装工程安全技术规程和国家其它有关现行规定执行。
5、防水施工前应对前道工序进行质量验收，基面必须符合防水施工要求，基面表层应光洁、平整、不起砂，待合格后方可进行防水层施工。
6、施工时清扫基面，确保基面无灰尘、无杂物。
7、防水层的施工应在上道工序结束后进行，不得交叉施工。
8、涂层施工完毕尚未达到完全固化时，不允许上人踩踏，不允许尖利物的碰刺，以免损坏防水层，影响防水质量。
9、保护层或装饰层施工，须在防水层完成两天后进行。
抹砂浆时，为了方便施工，可在防水层最后一遍涂刮时，立即撒上干净的中粗砂。
10、施工工具a、基面清理工具：锤子、凿子、铲子、钢丝刷、扫帚、抹布等。
B、取料配料工具：台秤、称料桶、拌料桶、搅拌器、剪子等。
三、施工工艺1、施工顺序验收基层→ 清理修整基层表面→ 细部附加处理→ 防水层→撒上干净中粗砂→ 保护层→ 养护→ 验收2、基层要求及处理a、基层表面要抹平压光，不允许有凹凸、松动和起砂掉灰等缺陷存在。
b、排水口或地漏部位应低于整个防水层，以便排除积水。
c、管根、烟囱根、通风道及阴阳角部位应作成小圆角或钝角。
d、防水基面要干燥，含水率小于9%为宜，以便涂料施工，简易检验方法为：将1 m²卷材平坦地铺在找平层上，静置3-4h掀开检查，找平层覆盖部位未见水印即可。
3、产品施工及使用说明a、本产品属非焦油、双组份、反应型防水涂料，甲料（主剂）为微黄色透明粘稠液体，乙料（副剂）为黑色发亮糊状物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高分子聚氨脂涂膜防水施工方案一、工程概况二、防水设计1. 地下工程防水设计的原则：根据广东省建设委员会发布的粤建科字[1997]118号文件，强制执行广东省标准《建筑防水工程技术规程》。
•规程规矩广东沿海地区地下工程防水的实际情况，地下工程的防水设计明确的提出了以下要求：(1) 地下防水工程设计应以防为主，防排结合，•优先采用砼结构自防水，并附加柔性防水层，附加防水层应以迎水面设防为主。
(2) 地下水位较高，存在砼收缩缝、•变形较大的建筑应采用柔性材料在迎水面设防。
(3) •地下防水工程不宜选用非反应固化的水溶液防水涂料和刚性防水材料。
(4) 柔性防水层必须做保护层，•迎水面立面宜用柔性保护层或砌砖保护。
（常规的做法：a.砌一皮粘土砖，内部填充细砂；b.•外粘发泡胶板）2. 防水节点设计失败、渗漏的实例中，大面积的结构墙体渗漏是很少见的，常见的渗漏往往是各种节点部位，•所以说节点为地下防水工程的设防重点：(1) 结构防水砼预留地坑、孔洞、•沟槽和预埋件端部的砼厚度不得小于该设防标准最小防水厚度。
(2) 预留地坑、孔洞、•沟槽的防水层应于孔外结构附加防水层保持连续。
(3) 当结构变形或管道伸缩量较小时，•穿过结构防水层的管道，可采用直埋式，当结构变形或管道伸缩量较大或有更换要求时，穿过结构防水层的管道，应采用套管式，•埋入结构砼中的套管应加止水环或遇水膨胀胶条。
(4) 离墙、底板的变形缝应满足密封防水，适应变形，•施工方便的要求。
为增强变形的防水能力，可采用两道、多道或几种形式复合使用。
三、防水材料1. 选材原则：(1)根据建设部1996年发布《关于建筑业重点推广应用10项新技术的指导意见》，•意见中指出：地下防水工程重点推广以砼自防水为主并与高分子防水涂料或防水卷材相结合的防水方案，•其中高分子防水涂料首选。
(2) 地下防水工程中，虽可使用防水卷材进行施工，•但卷材之间的接磋太多，不能形成一连续的防水整体，很难保证防水质量。
(3) 就各种防水材料本身而言，•进场施工的防水材料必须会同监理和总包、质检部门，共同抽样复测，符合规范或企业标准的技术性能时方可使用。
2. 高分子聚胺脂防水涂料：聚胺脂防水涂料是一种双组分反应型防水涂膜材料。
•聚胺脂涂膜防水材料是深圳地区地下工程经常采用，•最常规的防水材料（地下工程使用率达80％以上），由于其在国内生产，使用已有10多年，•也是一种颇为成熟的防水材料。
•其防水机理是一组分预聚物和另一组分固化剂等化学反应而直接由液态变为固态，体积收缩甚微。
所以，•容易形成较厚的防水涂膜。
(1) 特点聚胺脂涂膜防水层具有橡胶状弹性，延伸性能好，•抗拉强度和抗撕裂强度均较高，对基层结构变形有较强的适应能力，且耐寒、耐热、耐老化、耐腐蚀和粘结性能良好。
(2) 适用范围聚胺脂防水涂料适用于屋面、地下室、厕浴厨、隧道、•游泳池、走廊等防水工程。
四、施工方法聚胺脂防水涂料配料时，应避免出现计量误差，•并应经充分搅拌后才能进行涂布施工。
1.施工所需材料(1)主体材料(2)辅助材料2. 主要施工工具：搅拌器(电动或手动)、拌料桶、•小油漆桶、塑料或橡皮刮板、铁皮小刮板、长把滚刷、油漆刷、铁抹子、小平铲、扫帚、墩布、剪刀、铁锹、灭火器等。
3.施工步骤(1) 清理基层用扫帚或墩布将基层清理干净，如清扫砼板、墙面杂物（如水泥砂渣等。
基层表面没有灰尘，对涂膜水层的质量是很重要的。
(2) 保证基层干燥程度聚氨酯防水涂料需涂布在干燥的基层上，•使涂料能顺利涂于基层上。
要保证基层结构干燥，特别是地下室底部砼面干燥，排水沟畅通，无杂物，抽干基坑积水至露出承台板，少量潮湿面可加热烘干。
(3) 细部构造处理用胎体增强材料、密封材料，在屋面水落口、天沟、变形缝、•泛水等部位进行附加层的铺贴和密封处理。
对剪力墙穿墙螺杆的处理为，沿螺杆凿出深1-2cm环形弧槽，将螺杆去掉，并清理干净，再用1:1•防水砂浆分两次抹平。
对于大面积的现浇砼，•出现一些干缩裂缝是不可避免的，就要把裂缝凿成“V”型槽，使用改性环氧修补，外贴一层玻纤布(胎体增强材料)加强。
在细部构造复杂的部位涂布防水层，•可用铁皮小刮板涂刮或小油漆刷涂刷，•并立即铺贴已裁减好的胎体增强材料，使其与涂层粘结紧密，•然后净置固化后成带胎体增强材料的附加防水层。
对于承台板及变截面抹小园角后，先涂刷一遍，•再增铺玻纤布，玻纤布上涂刷不少于两遍。
对于穿墙孔管的处理为，•事先做好局部加固工作，沿管孔凿出环形弧槽，用851作嵌缝加固，待整体防水施工完成后，再用1:1水泥砂浆分两次抹平。
(4) 涂布底胶底胶(亦称基层处理剂)的作用是隔断基层潮气向上渗透，•防止防水涂膜起鼓脱落，将基层表面进一步加固，•提高涂膜与基层的粘接程度，复制涂层出现针眼气孔等缺陷。
底胶的具体配制方法是：将聚氨酯甲料与专供底涂的乙料按1:3～1:4(重量比)的比例配合搅拌均匀，或用甲、乙组分和二甲苯按1:1.5:2的比例(重量比)混合后用搅拌器搅拌均匀。
用滚刷将基层处理剂，均匀有序地涂布在基层上。
•滚刷应顺一个方向，涂布均匀即可，不可成交叉状愤恨是涂刷，•影响涂膜的平整。
涂布应均匀，不得出现露白现象。
底胶涂布后需干燥4小时左右才能进行下道工序的施工。
(5) 配制聚氨酯防水涂料涂布防水层用的聚氨酯防水涂料，现场配制后宜在2h内用完。
•所以，应根据工程用量和涂布进度，现用现配，避免配制后，搁置过长，在搅拌桶中反应固化成块。
聚氨酯防水涂料的配比具体按厂家的规定为准，一般为甲:乙=1:2严格按比例将甲乙料混合于搅拌桶中，并搅拌均匀5min以后即可使用。
(6) 涂布防水层细部构造部位的附加层固化成膜后，即可进行防水层的涂布。
•可用长把刷或橡胶塑料刮板。
面积大的用长把刷，面积小的用刮板。
•涂层厚薄应一致。
每遍的涂层厚度不宜超过0.7mm。
第一遍涂层后，一般需固化4h以上，待涂膜基本不粘手时，•再涂膜第二遍涂层，以后增加遍数时亦同。
•为使基层任何方向的毛细微孔都渗近涂料和使涂膜厚度均匀，•每相邻两遍涂层之间的方向应相互垂直。
可加入缓凝剂或促凝剂来控制固化时间。
(7) 施工条件聚氨酯防水涂料严禁在雨天施工，•以免在涂层中带近雨水影响各涂层之间、涂层与基层之间的粘结力，降低防水性能。
•施工的环境气温宜为-5℃～35℃。
(8) 施工注意事项A) 如涂料粘结度过大，不易进行涂布施工时，•可加入少量二甲苯进行稀释，以降低粘度，但加入量不得大于乙料的10％。
B) 当涂膜固化过快，影响施工时，可加入少量磷酸或苯磺酰氯，起缓凝作用，加入量不得大于甲料的0.3％。
C) 当涂膜固化过慢，影响施工进度时，•可加入少量二月桂酸二丁基锡，起促凝作用，加入量不得大于甲料的0.3％。
D) 第一遍成膜固化后，先做检查工作，•对个别起泡处应先挖掉补回。
E) 存放材料的仓库和施工现场，必须通风良好，严禁烟火。
F) 涂层施工完毕，尚未完全固化前，不得踩踏，固化后，•不得在上存放施工机具，更不能的上拖动施工机具，•否则将严重地损坏防水层。
G) 每次施工完毕，•必须及时用二甲苯等有机溶液窘施工机具认真清洗干净，以便下次使用。
五、保养及维护对于个别鼓泡，应刺穿并排出气体，使之负平，•将涂膜表面清洗干净，再用加胎体增强材料的涂膜层进行覆盖修补。
对于局部轻微损坏处，应及时保养，•采用少量涂料和密封材料将裂缝等损坏处修复。
六、验收防水工程完工后，应有施工单位先行自检，•并整理施工过程的有关资料，确认合格后会同建设或监理部门共同按标准验收。
第六章冬季和雨季的施工安排本标段属中温带亚湿润季风区气候，其特点是：四季分明，春季干旱多大风，夏季湿润多降雨，秋季凉爽多早霜，冬季寒冷而漫长。
年平均气温4.4℃～8.4℃，极端最高温度36.1℃～39.8℃，极端最低温度-39.9℃～-32.8℃，年平均降雨量481.8～682.7mm，最大月平均日较差11.6℃～14.3℃，最大积雪厚度17～30cm，最大季节冻土深度137～205cm。
根据总体施工计划安排和该地区的气候特点，冬季和雨季期间施工在所难免，因此，做好冬季、雨季施工的防冻、防雨措施及施工质量、安全保证措施是至关重要的。
6.1冬季施工安排6.1.1路基工程施工安排及措施6.1.1.1路基工程冬季施工安排冬季低温路基施工的重点是处理好土壤的防冻、土壤的挖掘及土方的填筑三个环节。
6.1.1.1.1路堤填筑施工(1)低温的界定：当工地室外日平均气温连续5天稳定低于+5℃或日最低气温在-3℃以下时，按冬季施工的规定进行施工,进入冬季施工前做好冬季施工的准备工作。
(2)低温施工的路堤必须在冻结前处理完毕，处理方法除满足路基一般施工规定外，还要清理干净冰雪、疏干积水、坑洼处用与地基同类型的未冻土填平压实。
处理好的地基随即覆盖不使冻结。
(3)路堤填筑①填料要求：低温填筑路堤用料，一般采用A、B类填料。
②填筑压实A填土厚度：冬期路基施工按横断面全宽分层平铺，分层填筑厚度按正常温度施工的厚度减薄20-25%，并不得铺成斜层，已铺土层未压实前不中断施工；路堤填筑每侧超宽填10-50cm并压实，待冬期过后修整边坡时削去多余部分并夯拍密实。
B施工地段的积雪，施工前进行清除干净。
C施工中遇大雪或其他原因中途停工时，整平填层及边坡并加覆盖；继续施工前，清除干净边面冰雪。
D填筑路堤要随挖、随运、随填、随压实，已铺土层未压实前，不得中断施工。
保证挖、运、填、压的周转时间小于土的冻结时间。
E对取土场宜一次连续挖至设计标高，挖土前清除干净表面积雪，对取土场、路堤边坡外露土层采用草袋进行覆盖。
F低温施工的路基坡面及边坡整修工作在来年解冻后进行。
6.1.1.1.2.级配碎石工程(1)级配碎石尽量抢在冬期以前完成，部分剩余量在0℃以上天气晴朗、风力较小的时间施工，雨雪天不施工。
(2)碎石级配均匀，结冰的集料不使用，对石粉进行遮盖，防止雨雪淋湿。
(3)搅拌级配碎石按配合比一次将水加足，避免施工现场洒水，装运中及时加盖防寒棚布，并尽快运至现场。
(4)搅拌好的级配碎石运至现场后，立即摊铺碾压，避免长时间裸露，已铺层未压实前不得中断施工。
(5)碾压检测合格后立即使用彩胶布覆盖，并加盖草袋保温养护，此时不得洒水养护。
(6)施工中级配碎石搅拌，必须根据运输、摊铺能力相匹配，要衔接好，做到随拌随用，减少拌制好的级配碎石停留时间及材料浪费。
6.1.1.2.路基工程冬季保证措施6.1.1.2.1.路基工程冬季施工质量保证措施(1)对安排在冬期施工项目，编制该项目冬期施工技术措施或方案。
(2)地基处理安排在冻结前完成，并清除冰雪、疏干积水，坑洼处用与地基同类未冻土填平压实，处理后随即掩盖以防冻结。
在气温低于10℃条件下不安排基床表层沥青混凝土施工。
