电力猫在电梯远程监控系统中运用
电梯自动控制技术 电梯远程监控系统
02.远程监控系统组成
1.前端机 2.信号传输 3.中心计算机
03.远程监控系统发展趋势
rt-01.
远程监控系统 功能
一、远程监控系统功能
电梯远程监控系统功能
故障预警： • 进行故障的早期预告、
变被动保养为主动保 养，使用户的停梯时 间减到最少；
协助分析 • 协助现场人员进行远
程的故障分析和处理；
一、远程监控系统功能
电梯远程监控系统功能
远程控制 • 通过远程操作，控制
电梯的部分功能，如： 锁梯、取消某层的停 靠、改变群控原则；
试试监控 • 提供实时图像界面监
控，可以实时观察到 电梯的运行状态，方 便排故，也可以通过 摄像头查看到轿厢内 的图像；
一、远程监控系统功能
电梯远程监控系统功能
日志记录 • 进行故障记录与统计，
有利于产品性能的改进；
智能分析 • 进行电梯运行频率、停靠层站、
呼梯楼层的统计，以便于进一步 完善群控原则，并可根据该建筑 物电梯的实际使用情况，制订出 专门对该用户的群控原则。
Part-02.
远程监控系统 组成
二、远程监控系统组成
电梯远程监控系统组成
二、远程监控系统组成
3. 中心计算机
功能： 1. 实时采集数据 2. 显示状态 3. 异常情况紧急推送报警
4. 故障自动诊断 5. 故障档案 6. 无人值守
Part-03.
远程监控系统 发展趋势
三、远程监控系统发展趋势
1. 智能设备支持 • Android/iPhone设备专用APP • 浏览器、专用终端 2. 大数据处理 • 故障知识库 • 数据挖掘，智能分析
小结
01 远程监控系统功能
免布线、免硬盘录像机,电力线摄像机
电梯视频监控新解决方案---电力传输视频的监控系统现在城市里高楼林立，电梯作为高楼载客、载货的主要工具，应用越来越广泛，并且几乎每座高楼的电梯都需要监控系统。
但电梯井道是一个较为复杂的环境，由于电梯监控不容易布线，在闭路监控工程中，电梯监控一直是最常见、最难对付、也是最受关注的问题之一。
但是，有了电力传输网络摄象机，这一问题就迎刃而解了。

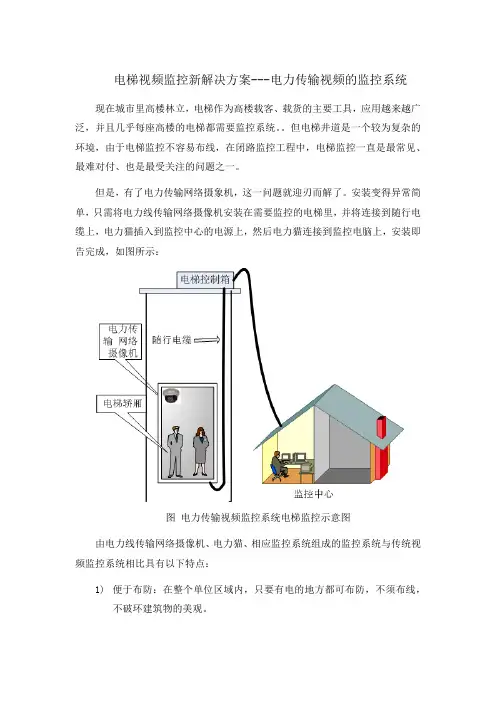

安装变得异常简单，只需将电力线传输网络摄像机安装在需要监控的电梯里，并将连接到随行电缆上，电力猫插入到监控中心的电源上，然后电力猫连接到监控电脑上，安装即告完成，如图所示：
图电力传输视频监控系统电梯监控示意图
由电力线传输网络摄像机、电力猫、相应监控系统组成的监控系统与传统视频监控系统相比具有以下特点：
1)便于布防：在整个单位区域内，只要有电的地方都可布防，不须布线，
不破环建筑物的美观。
2)节省费用：不须另外布线，所以可大幅减少工程费用。
3)提高工期：不须布线施工，大大减少了施工时间。
4)便于维护：有电的地方就有信号。
5)抗干扰性能强：由于是全程数字化摄像和数字化信号传输，所以传输信
号无干扰、信号无衰减。
6)远程监控：根据需要可开通远程视频功能，可在外地用手机或电脑进行
监控。
7)保密性强：产品采用128位加密编码传输，终端监控用户密码或指纹识
别等特点，确保监控图像安全保密。
电力猫监控方案

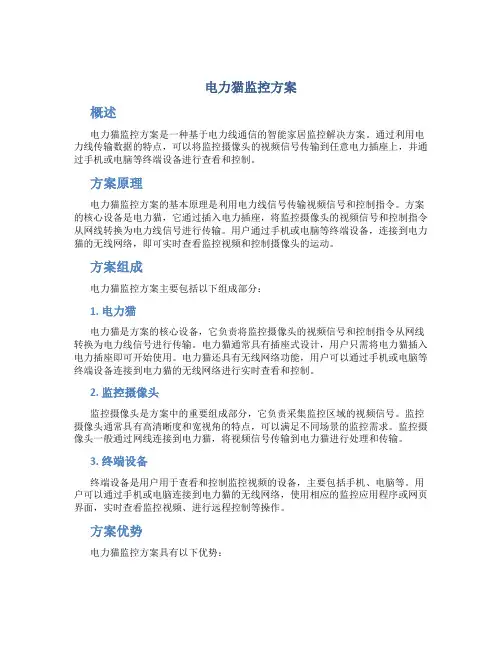

电力猫监控方案概述电力猫监控方案是一种基于电力线通信的智能家居监控解决方案。
通过利用电力线传输数据的特点，可以将监控摄像头的视频信号传输到任意电力插座上，并通过手机或电脑等终端设备进行查看和控制。
方案原理电力猫监控方案的基本原理是利用电力线信号传输视频信号和控制指令。
方案的核心设备是电力猫，它通过插入电力插座，将监控摄像头的视频信号和控制指令从网线转换为电力线信号进行传输。
用户通过手机或电脑等终端设备，连接到电力猫的无线网络，即可实时查看监控视频和控制摄像头的运动。
方案组成电力猫监控方案主要包括以下组成部分：1. 电力猫电力猫是方案的核心设备，它负责将监控摄像头的视频信号和控制指令从网线转换为电力线信号进行传输。
电力猫通常具有插座式设计，用户只需将电力猫插入电力插座即可开始使用。
电力猫还具有无线网络功能，用户可以通过手机或电脑等终端设备连接到电力猫的无线网络进行实时查看和控制。
2. 监控摄像头监控摄像头是方案中的重要组成部分，它负责采集监控区域的视频信号。
监控摄像头通常具有高清晰度和宽视角的特点，可以满足不同场景的监控需求。
监控摄像头一般通过网线连接到电力猫，将视频信号传输到电力猫进行处理和传输。
3. 终端设备终端设备是用户用于查看和控制监控视频的设备，主要包括手机、电脑等。
用户可以通过手机或电脑连接到电力猫的无线网络，使用相应的监控应用程序或网页界面，实时查看监控视频、进行远程控制等操作。
方案优势电力猫监控方案具有以下优势：1. 简单易用方案中的电力猫具有插拔式设计，用户只需将电力猫插入电力插座即可开始使用，无需繁琐的网络设置。
用户可以通过手机或电脑等终端设备轻松操作，实现实时查看和远程控制。
2. 灵活可扩展方案利用电力线传输数据，无需布线，可以灵活地在家庭各个电力插座之间传输视频信号和控制指令。
用户可以根据实际需要增加或减少监控摄像头，实现全方位的监控覆盖。
3. 高效稳定方案利用电力线传输数据，不受距离限制，稳定性高。
电力猫监控组网方案
电力猫监控组网方案1. 简介电力猫监控组网方案是一种利用电力线进行数据传输的网络连接方案。
它可以利用家庭或办公室中的电力线路搭建起一个稳定可靠的网络连接，从而实现各种网络通信需求。
本文将介绍电力猫监控组网方案的原理、应用场景以及配置方法。
2. 原理电力猫监控组网方案的实现原理是利用电力线路传输数据。
具体而言，它通过在电力线上发送高频信号代表数据，然后在接收端将这些高频信号解码为原始数据。
这样一来，用户只需将电力猫设备连接到电力插座，并通过网线将其与电脑或其他设备连接，即可实现网络连接。
3. 应用场景电力猫监控组网方案可以被广泛应用于以下场景：3.1 家庭网络扩展在一些大型家庭中，由于路由器的信号覆盖范围有限，某些区域的信号可能较弱或无法覆盖。
采用电力猫监控组网方案，可以将电力猫设备插入到电力插座上，将信号通过电力线路传输到其他房间，实现网络信号的扩展覆盖。
3.2 办公室网络连接在办公室中，常常需要将网络信号覆盖到各个角落，以满足员工的上网需求。
使用电力猫监控组网方案，可以避免布线的复杂性，只需将电力猫设备插入到需要网络连接的地方即可快速建立网络。
3.3 安防监控系统对于需要布置安防监控摄像头的场所，利用电力猫监控组网方案可以简化摄像头的布线过程。
摄像头可以通过电力猫设备直接连接到网络，无需单独布线，减少了布线的成本和工作量，并且可以将监控数据通过电力线传输到监控中心。
4. 配置方法配置电力猫监控组网方案需要以下几个步骤：4.1 连接电力猫设备将电力猫设备插入到电力插座上，确保电力猫设备的电源正常供电。
4.2 连接网络设备将需要连接网络的设备（如电脑、路由器）通过网线与电力猫设备相连。
4.3 配对电力猫设备根据电力猫设备的厂商提供的说明书，进行电力猫设备的配对操作。
一般而言，需要按下电力猫设备上的配对按钮，直到指示灯闪烁或变为稳定的亮光。
4.4 测试网络连接在完成以上步骤后，打开连接到电力猫设备的设备（如电脑）并测试网络连接情况。
电力猫在电梯远程监控系统中的运用
・１ ９ ９・ ቤተ መጻሕፍቲ ባይዱ
电力猫在 电梯 远程监控 系统 中的运用
Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｐｏ ｗｅ ｒ Ｍｏ ｄ ｅ ｍ ｉ ｎ Ｅｌ ｅ ｖ ａ ｔ ｏ ｒ Ｒｅ ｍｏ ｔ ｅ Ｍｏ ｎ ｉ ｔ ｏ ｒ ｉ ｎ ｇ Ｓ ｙ ｓ ｔ ｅ ｍ
关键词 ：电力猫； 电梯； 远程监 控
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｐ ｏ ｗ ｅ ｒ ｍｏ ｄ ｅ ｍ； ｅ ｌ ｅ ｖ ａ ｔ ｏ ｒ ； ｒ ｅ ｍｏ ｔ ｅ ｍｏ ｎ ｉ ｔ ｏ ｉ ｒ ｎ ｇ
中图分类 号： Ｔ Ｐ ３ １ ０ 引 言
文献标识码 ： Ａ
文章编 号 ： １ ０ ０ ６ — ４ ３ １ １ （ ２ ０ １ ３ ） ０ ８ — ０ １ ９ ９ — ０ ２
金铭①Ｊ ［ Ｎ Ｍｉ ｎ ｇ ； 吴斌②ＷＵ Ｂ ｉ ｎ
（ ① ￣ｆ ｑ － Ｔ － （ 杭州） 高压开关有限公司， 杭州 ３ １ ０ ０ １ ８ ； ②杭 州市特种设备检测院 ， 杭州 ３ １ ０ ０ ０ ３ ） （ （ ￣ ） Ｓ ｉ ｅ ｍ ｅ ｎ ｓ （ Ｈａ ｎ ｇ ｚ ｈ ｏ ｕ ） Ｈ ｉ ｓ ｈ Ｖ ｏ ｌ ｔ ａ ｇ ｅ Ｓ ｗ ｉ ｔ ｃ ｈ ｇ ｅ ａ ｒ Ｃ ｏ ． ， Ｌ ｔ ｄ ． ， Ｈ ａ ｎ ｇ ｚ ｈ ｏ ｕ ３ １ ０ ０ １ ８ ， Ｃ ｈ ｉ ｎ ａ ； ￣Ｈ ａ ｎ ｇ ｚ ｈ ｏ ｕ Ｓ ｐ ｅ ｅ ｉ ￣Ｅ ｑ ｕ ｉ ｐ ｍｅ ｎ ｔ Ｉ ｎ ｓ ｐ ｅ ｃ ｔ ｉ ｏ ｎ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ， Ｈａ ｎ ｇ ｚ ｈ ｏ ｕ ３ １ ０ ０ ０ ３ ， Ｃ ｈ ｉ ｎ ａ ）
远程监控在电梯上的应用
远程监控在电梯上的应用电梯远程监控伴随着通讯技术和互联网的迅速发展，成为了电梯监控领域的前沿技术。
电梯远程监控是智能建筑系统的重要组成部分，在高层建筑运输中起到重要作用。
本文分析了电梯远程监控技术的应用，并对电梯远程监控系统的发展提出看法。
标签：电梯；远程监控；维保管理；应用发展1 电梯远程监控系统现状电子计算机嵌入式技术的发展和计算机网络技术的不断进步，为电梯远程监控系统奠定了基础。
电梯远程监控技术是随着计算机控制技术和网络通讯技术的发展而发展起来的电梯控制领域前沿技术，是电梯维保工作的一次重大技术革命。
微电脑控制成功地解决了长期困扰中国电梯行业的可靠性问题，而VVVF 调速系统又成功的解决了电梯运行舒适感的问题。
通过这两次技术革命，国产电梯无论是在可靠性与舒适感上，己经基本能够和国外产品在某种程度上相抗衡了。
在1998年上海国际电梯展以及1999年的北京国际电梯展上，已有电梯公司对其远程监控服务系统进行了大力宣传。
随后奥的斯（OTIS）公司也推出了其先进的远程监控系统REM（Remote Elevator Monitor），这表明电梯远程监控系统作为电梯企业进行技术服务及市场竞争的重要手段，已经从幕后走向了前台。
近年来一体化控制技术的应用和发展，更进一步推动了电梯远程监控系统发展。
2 电梯远程监控系统2.1 系统的基本组成电梯远程监控系统由现场信号的实时采集/处理机（称为前端机）、负责信号传输的电话网络与调制解调器及电梯的运行状态监控与故障智能判断计算机（监控中心机）组成。
电梯控制器通过RS232接口与下位机系统进行通讯，下位机系统通过LAN或PSTN公共电话网络把电梯的状态信息传给监控中心，使监控中心人员可以及时了解到电梯的运行情况。
电梯远程监控系统主要分为3个子系统：信号采集系统、信号传送系统和后台控制系统。
信号采集系统与电梯直接联接，通过采集器采集电梯运行中的各种信号。
电梯监控数据采集器采集到电梯控制柜和轿厢内的电梯运行数据和音频视频信号等，通过远程数据发送系统传送数据到远程监控中心。
电梯远程监控方案
电梯远程监控方案摘要：随着城市化进程的不断推进，电梯在我们日常生活中扮演着越来越重要的角色。
为了确保电梯的安全运营和维护，远程监控方案应运而生。
本文将介绍一种基于远程监控技术的电梯监控方案，以提高电梯的安全性和运行效率。
引言：电梯是现代城市生活中不可或缺的交通工具，但其使用过程中也存在一定的安全隐患。
为了及时检测故障、减少事故发生，远程监控方案应运而生。
远程监控方案可实时监测电梯的运行状态，并及时发出警报，以引起相关人员的关注和处理。
一、远程监控方案的基本原理远程监控方案利用现代化的物联网技术，通过传感器和网络通信设备将电梯的运行数据传输到监控中心。
监控中心可以实时监测电梯的各项运行参数，如速度、楼层、门状态等，并对异常情况进行预警和记录。
二、远程监控方案的关键技术1. 传感器技术：通过安装各种传感器，如速度传感器、楼层传感器、门状态传感器等，实时采集电梯的运行数据。
2. 网络通信技术：通过无线、有线等通信方式将电梯的运行数据传输到监控中心，以实现远程监控。
3. 数据处理和分析技术：监控中心可以对传输过来的大量数据进行处理和分析，通过算法判断电梯的运行状态是否正常，并进行实时警报。
4. 云平台技术：远程监控方案还可以将数据上传到云平台，以便于数据的存储和后续分析。
三、远程监控方案的优势1. 提升安全性：远程监控方案可实时检测电梯的运行状态，一旦发现异常情况，及时发出警报，避免事故的发生。
2. 提高运行效率：通过监控电梯的运行状况，可以及时调度维修人员，提高故障处理的效率，减少运行故障对用户的影响。
3. 实时远程监控：远程监控方案可以随时随地进行电梯的远程监控，方便管理人员进行电梯的监控和维护。
四、远程监控方案的应用场景1. 商业综合体：商业综合体内的电梯通常使用较为频繁，远程监控方案可以提供实时监测和报警服务，确保电梯的安全运行。
2. 高层住宅楼：高层住宅楼电梯的安全性对住户来说至关重要，远程监控方案可以及时发现故障，并通知维修人员进行及时处理。
电力猫 监控方案
电力猫监控方案引言随着科技的不断发展，家庭对电力的需求越来越高，而电力猫的出现为家庭提供了更加便捷的电力传输方式。
然而，与之相应的，对电力猫的监控也变得尤为重要。
本文将介绍一种基于电力猫的监控方案，用于实时监控和管理家庭电力猫的使用情况。
1. 监控需求对电力猫的监控需求主要包括以下几个方面：•实时监测电力猫的工作状态，包括温度、电流、电压等参数；•记录电力猫的工作时间和使用情况，用于后续分析和管理；•提供远程监控和管理功能，方便用户随时随地对电力猫进行监控和操控；•支持告警功能，及时通知用户电力猫发生异常情况。
2. 监控方案2.1 硬件需求为了实现电力猫的监控，需要以下硬件设备：•电力猫：作为被监控对象，必须配备相应的监控模块；•监控模块：用于实时采集电力猫的工作状态，并发送至监控中心；•监控中心：用于接收和处理来自电力猫的监控数据，并提供监控界面和管理功能。
2.2 监控模块设计监控模块是连接电力猫和监控中心的重要组成部分，其设计应满足以下要求：•实时采集电力猫的工作状态，包括温度、电流、电压等参数；•将采集到的数据通过网络发送至监控中心；•支持远程固件升级和配置功能，方便对监控模块进行管理和维护；•具备低功耗的特性，不影响电力猫的正常工作。
2.3 监控中心设计监控中心是用户实时监控和管理电力猫的重要工具，其设计应包括以下内容：•实时接收和处理来自电力猫的监控数据，包括温度、电流、电压等参数；•提供监控界面，展示电力猫的工作状态和使用情况；•支持远程监控和管理功能，方便用户随时随地对电力猫进行监控和操控；•配备告警功能，及时通知用户电力猫发生异常情况。
3. 监控流程电力猫的监控流程如下：1.监控模块实时采集电力猫的工作状态，并将数据通过网络发送至监控中心。
2.监控中心接收和处理来自电力猫的监控数据，并更新电力猫的工作状态和使用情况。
3.用户通过监控中心的界面，实时查看电力猫的工作状态和使用情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

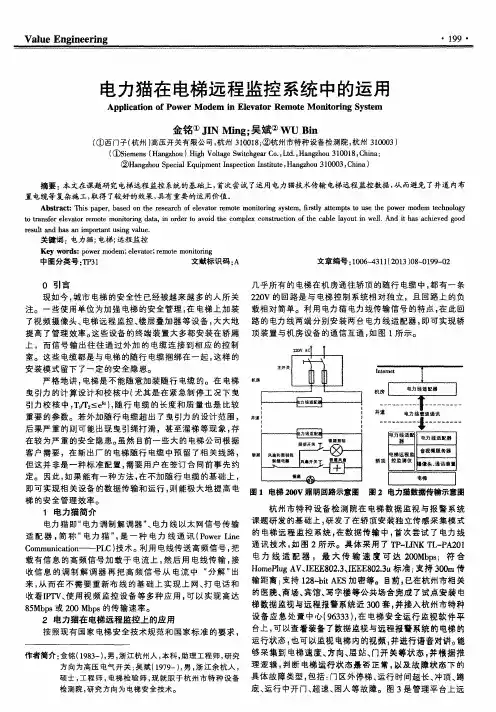

电力猫在电梯远程监控系统中的运用摘要：本文在课题研究电梯远程监控系统的基础上，首次尝试了运用电力猫技术传输电梯远程监控数据，从而避免了井道内布置电缆等复杂施工，取得了较好的效果，具有重要的运用价值。
