金属填充复合材料修补金属件知识讲解
金属结构的复合材料修复技术
（ ． 装 工 程 兵 驻 天 津 地 区军 事 代 表 室 ， 津 ３ ０ ４ ；．总 装 工 程 兵 科 研 一 所 ， 苏 无 锡 ２４ ３ ） １总 天 ０２０２ 江 １ ０ ５
摘 要 ：利 用复合材 料补 片胶 接修 补技 术进行 金 属 结构 的修 复 ， 能提 高结 构 疲 劳 寿命 ， 少腐蚀 ， 减 可进 行 原
传统 的 金 属 结 构 修 补 方 法 是 采 用 金 属 补 强 板
焊接 、 螺接 或 铆 接 到损 伤 部 位 ， 必 形 成 新 的应 力 势
１ 武 器装 备 战 伤 快 速 修 复
武 器 装 备 的 战 伤 ， 般 可 因射 弹 、 片 、 烧 、 一 破 燃
集 中区从 而 减 少 结 构 的 使 用 寿命 。现 代 高 技 术 战
２ ｈ ｉ ｔ ｎ ｉｅ ｒ ｃ ｎ ｉ ｃ ｓａ ｃ ｎ ｔ ｕ ｅ ｆ ｈ ｎ ｒ ｌ ｒ ｍｅ ｔ ｅ ａｔ ｎ ．Ｗｕ ｉ ０ ５ Ｃ ｉａ ．Ｔ ｅＦ ｒ ｇ ｅ ｓ ｉ ｔ ｉ Ｒｅ ｅ ｒｈ Ｉ ｓ ｔｔ ｅＧｅ ｅ ａ Ａ ｍａ ｎ ｓＤ ｐ ｒ ｓＥ ｎ Ｓ ｅ ｆ ｉ ｏ ｔ ｍｅ ｔ ｘ ２ ４ ３ ． ｈｎ ） １
Ａｂ ｔ ａ ｔ ｓｒ ｃ ：Ｔｈ ｔ ｌ ｔ ｕ ｔ ｒ ｅ ａｒ ｗ ｉ ｈ ｏ ｐ ｓｔ ａ ｅ ｉ ｌｓ ｌ ｉ ｇ ｔ ｃ ｎ ｌ ｇ ａ ｍ ｐ ｏ ｅ ｔ ｅ ｆ — ｅ ｍｅ ａ ｒ ｃ ｕ ｅ ｒ ｐ ｉ ｓ ｔ ｔ ｅ ｃ ｍ ｏ ｉｅ ｍ ｔ ｒａ ｐ ｉ ｎ ｅ ｈ ｏ ｏ ｙ ｃ ｎ ｉ ｒ ｖ ｈ ａ ｈ ｃ ｔ ｕ ｉ ｆｓ ｒ ｃ ｕ ｅ ｎ ｅ ｕ ｅ ｃ ｒ ｕ ｔ ｎ Ｔｈ ｓ ｋ ｎ ｆｒ ｐ ｉ ｔ ｃ ｎ ｌ ｇ ｓ ａ ｇ ｏ ｎ ｉ ｈ ｅ ｆ ｃ ｉ ｅ ｉ ｅ ｌ ｅ ｏ ｔ ｕ ｔ ｒ ，ａ ｄ ｒ ｄ ｃ ｏ ｒ ｐ ｉ ． ｇ ｆ ｏ ｉ ｉ ｄ ｏ ｅ ａ ｒ ｅ ｈ ｏ ｏ ｙ ｉ ｏ ｄ ａ ｄ ｈ ｇ ｆｅ ｔｖ ｔ ｃ ｎ ｌ ｇ ｔ ｏ ｃ ｓ ，ａ ｄ ｉ ｃ ｎ ｂ ｏ ｅ ａ ｉｅ Ｔｈ ｄ ａ ｔ ｇ ｓ ａ ｄ ａ ｐ ｉａ ｉ ｎ ｐ ｏ ｐ ｃ ｒ ｉ— ｅ ｈ ｏ ｏ ｙ ｗｉ ｌ ｗ ｏ ｔ ｈ ｎ ｔ ａ ｅ ｄ ｎ ｔ ｓｔ ． ｅ ａ ｖ ｎ ａ ｅ ｎ ｐ ｌ ｔ ｒ ｓ ｅ ｔ ａ ｅ ｄ ｓ ｃ ｏ
复合材料的定义以及修复的方法
复合材料的定义以及修复的方法复合材料是指由两种或更多种不同性质的材料组合而成的新材料，具有优良的综合性能。
它通常由增强材料和基体材料组成，增强材料可以是玻璃纤维、碳纤维、Kevlar纤维等，而基体材料可以是树脂、金属、陶瓷等。
由于复合材料具有轻量、高强度、耐腐蚀、设计自由度大等特点，被广泛应用于航空航天、汽车、船舶、建筑等领域。
复合材料与传统材料相比，具有很好的强度和韧性，可以满足不同工程领域的需求。
但是复合材料在使用过程中依然会遭受磕碰、挤压、拉伸等外力的影响，由此导致材料的损伤。
为了延长复合材料的使用寿命和保证其性能，需要进行修复。
复合材料修复常用的方法包括表面修复和结构修复两种。
表面修复是指对复合材料的表面进行简单的修补，一般用于处理轻微的表面划痕、凹坑等情况。
修复过程包括以下步骤：清洁表面、打磨、涂覆填料、光照固化。
需要清洁损坏的表面，清除杂质和油脂，以便填料能够充分粘附。
然后，对受损区域进行打磨处理，以便填料能够充分附着。
接着，涂覆填料，填平损伤表面。
使用紫外线照射或烤箱加热等方法进行固化，使填料与基材紧密结合，完成表面修复。
结构修复是指对复合材料的内部结构进行修复，通常用于处理较为严重的损伤，如层间剥离、穿孔、裂纹等。
结构修复的步骤相对复杂，需要先对损伤部位进行评估，确定损伤的类型和程度。
然后，根据具体情况选择合适的修复方法，如层间剥离可以采用注射修复法，穿孔可以采用布贴修复法，裂纹可以采用层压修复法。
修复过程中需要采用适当的树脂和增强材料，确保修复区域与原材料具有相似的力学性能。
进行固化处理，确保修复部位与基材紧密结合，恢复材料的整体性能。
复合材料的修复方法丰富多样，可以根据具体的损伤情况选择合适的修复策略，保证材料的完整性和性能，延长其使用寿命。
在未来，随着复合材料应用领域的不断扩大和深入，复合材料的修复技术也将不断发展和完善，为各行业提供更可靠、更经济的修复方案。
复合材料胶接修补铝合金裂纹的工艺流程
复合材料胶接修补铝合金裂纹的工艺流程复合材料是由两种或两种以上的材料组合而成的新材料，具有良好的强度、刚性和耐磨性等特点，被广泛应用在航空航天、汽车制造、建筑等领域。
而铝合金是一种常用的工程材料，具有优良的导热性和加工性能，但在使用过程中往往会出现裂纹等损伤，需要进行修补。
本文将介绍复合材料胶接修补铝合金裂纹的工艺流程，以及具体步骤和注意事项。
第一步：材料准备在进行修补工作之前，首先需要准备好所需的材料和工具。
对于复合材料胶接修补工艺来说，我们需要准备好以下材料和工具：复合材料补片、环氧树脂胶水、硬化剂、玻璃纤维布、修补刀、打磨机、清洁剂和化学溶剂等。
第二步：表面处理在进行修补之前，需要对铝合金表面进行处理，以确保复合材料能够牢固地粘接在其上。
首先，利用打磨机对裂纹部位进行打磨，去除铝合金表面的氧化层和污垢，使其表面变得光滑。
然后，利用清洁剂和化学溶剂对铝合金表面进行清洁，去除表面的油污和杂质，确保表面无尘无油。
第三步：制备复合材料补片在进行修补之前，需要根据裂纹的形状和大小，制备相应的复合材料补片。
一般情况下，可以使用玻璃纤维布和环氧树脂混合而成的复合材料，将其切割成合适的形状和大小，以便进行修补。
第四步：胶水涂布将环氧树脂胶水和硬化剂按照一定的比例混合均匀，然后涂布在铝合金表面和复合材料补片上。
在涂布的过程中，需要确保胶水均匀地覆盖在整个表面，并且避免出现气泡和空隙。
第五步：粘接复合材料补片将涂有胶水的复合材料补片贴合到铝合金表面上，根据裂纹的形状和大小进行适当的压实，以确保复合材料和铝合金能够牢固地粘接在一起。
在粘接的过程中，需要注意避免出现胶水挤出和边角空隙，以确保粘接质量。
第六步：固化在完成粘接后，需要将修补部位进行固化处理，使胶水能够充分固化并达到设计强度。
一般情况下，可以将修补部位放置在室温下进行固化，或者利用加热设备进行加热固化，以加快固化速度。
第七步：表面处理在胶水固化完成后，需要对修补部位进行表面处理，以达到平整光滑的效果。
金属修复材料

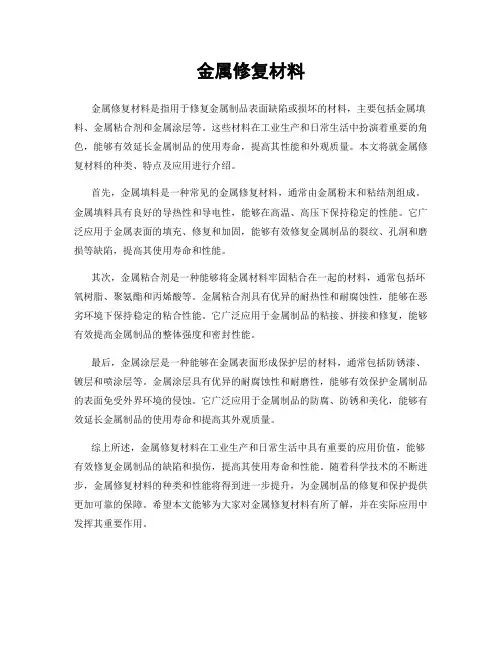

金属修复材料
金属修复材料是指用于修复金属制品表面缺陷或损坏的材料，主要包括金属填料、金属粘合剂和金属涂层等。
这些材料在工业生产和日常生活中扮演着重要的角色，能够有效延长金属制品的使用寿命，提高其性能和外观质量。
本文将就金属修复材料的种类、特点及应用进行介绍。
首先，金属填料是一种常见的金属修复材料，通常由金属粉末和粘结剂组成。
金属填料具有良好的导热性和导电性，能够在高温、高压下保持稳定的性能。
它广泛应用于金属表面的填充、修复和加固，能够有效修复金属制品的裂纹、孔洞和磨损等缺陷，提高其使用寿命和性能。
其次，金属粘合剂是一种能够将金属材料牢固粘合在一起的材料，通常包括环氧树脂、聚氨酯和丙烯酸等。
金属粘合剂具有优异的耐热性和耐腐蚀性，能够在恶劣环境下保持稳定的粘合性能。
它广泛应用于金属制品的粘接、拼接和修复，能够有效提高金属制品的整体强度和密封性能。
最后，金属涂层是一种能够在金属表面形成保护层的材料，通常包括防锈漆、镀层和喷涂层等。
金属涂层具有优异的耐腐蚀性和耐磨性，能够有效保护金属制品的表面免受外界环境的侵蚀。
它广泛应用于金属制品的防腐、防锈和美化，能够有效延长金属制品的使用寿命和提高其外观质量。
综上所述，金属修复材料在工业生产和日常生活中具有重要的应用价值，能够有效修复金属制品的缺陷和损伤，提高其使用寿命和性能。
随着科学技术的不断进步，金属修复材料的种类和性能将得到进一步提升，为金属制品的修复和保护提供更加可靠的保障。
希望本文能够为大家对金属修复材料有所了解，并在实际应用中发挥其重要作用。
金属基复合材料知识讲解
金属基复合材料1、复合材料的定义和分类是什么？定义：是由两种或多种不同类型、不同性质、不同相材料，运用适当的方法，将其组合成具有整体结构、性能优异的一类新型材料体系。
分类：按用途可分为：功能复合材料和结构复合材料。
结构复合材料占了绝大多数。
按基体材料类型分类可分为：聚合物基复合材料、金属基复合材料、无机非金属基复合材料（包括陶瓷基复合材料、水泥基复合材料、玻璃基复合材料）按增强材料形态可分为：纤维增强复合材料（包括连续纤维和不连续纤维）、颗粒增强复合材料、片材增强复合材料、层叠式复合材料。
3、金属基复合材料增强体的特性及分类有哪些？增强物是金属基复合材料的重要组成部分，具有以下特性：1）能明显提高金属基体某种所需特性：高的比强度、比模量、高导热性、耐热性、耐磨性、低热膨胀性等，以便赋予金属基体某种所需的特性和综合性能；2）具有良好的化学稳定性：在金属基复合材料制备和使用过程中其组织结构和性能不发生明显的变化和退化；3）有良好的浸润性：与金属有良好的浸润性，或通过表面处理能与金属良好浸润，基体良好复合和分布均匀。
此外，增强物的成本也是应考虑的一个重要因素。
分类：纤维类增强体（如：连续长纤维、短纤维）、颗粒类增强体、晶须类增强体、其它增强体(如：金属丝)。
4、金属基复合材料基体的选择原则有哪些？ 1）、金属基复合材料的使用要求；2）、金属基复合材料组成的特点；3）、基体金属与增强物的相容性。
5、金属基复合材料如何设计？复合材料设计问题要求确定增强体的几何特征（连续纤维、颗粒等）、基体材料、增强材料和增强体的微观结构以及增强体的体积分数。
一般来说，复合材料及结构设计大体上可分为如下步骤：1）对环境与负载的要求：机械负载、热应力、潮湿环境 2）选择材料：基体材料、增强材料、几何形状 3）成型方法、工艺、过程优化设计 4）复合材料响应：应力场、温度场等、设计变量优化 5）损伤及破坏分析：强度准则、损伤机理、破坏过程6、金属基复合材料制造中的关键技术问题有哪些？1）加工温度高，在高温下易发生不利的化学反应。
金属修复技术

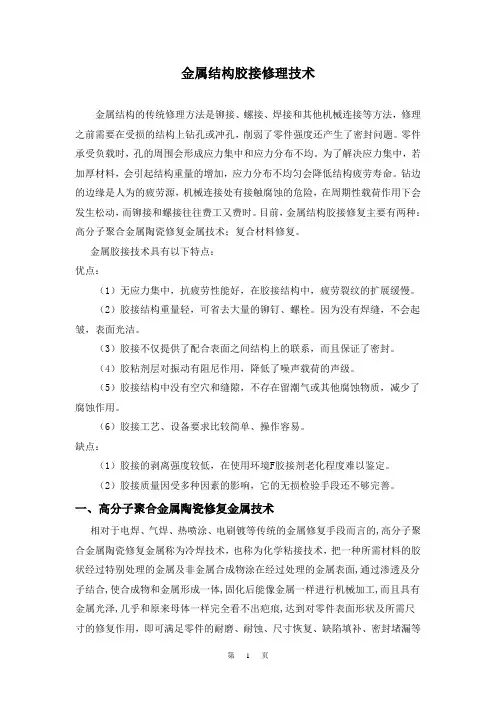

金属结构胶接修理技术金属结构的传统修理方法是铆接、螺接、焊接和其他机械连接等方法，修理之前需要在受损的结构上钻孔或冲孔，削弱了零件强度还产生了密封问题。
零件承受负载时，孔的周围会形成应力集中和应力分布不均。
为了解决应力集中，若加厚材料，会引起结构重量的增加，应力分布不均匀会降低结构疲劳寿命。
钻边的边缘是人为的疲劳源，机械连接处有接触腐蚀的危险，在周期性载荷作用下会发生松动，而铆接和螺接往往费工又费时。
目前，金属结构胶接修复主要有两种：高分子聚合金属陶瓷修复金属技术；复合材料修复。
金属胶接技术具有以下特点：优点：（1）无应力集中，抗疲劳性能好，在胶接结构中，疲劳裂纹的扩展缓慢。
（2）胶接结构重量轻，可省去大量的铆钉、螺栓。
因为没有焊缝，不会起皱，表面光洁。
（3）胶接不仅提供了配合表面之间结构上的联系，而且保证了密封。
（4）胶粘剂层对振动有阻尼作用，降低了噪声载荷的声级。
（5）胶接结构中没有空穴和缝隙，不存在留潮气或其他腐蚀物质，减少了腐蚀作用。
（6）胶接工艺、设备要求比较简单、操作容易。
缺点：（1）胶接的剥离强度较低，在使用环境F胶接剂老化程度难以鉴定。
（2）胶接质量因受多种因素的影响，它的无损检验手段还不够完善。
一、高分子聚合金属陶瓷修复金属技术相对于电焊、气焊、热喷涂、电刷镀等传统的金属修复手段而言的,高分子聚合金属陶瓷修复金属称为冷焊技术，也称为化学粘接技术，把一种所需材料的胶状经过特别处理的金属及非金属合成物涂在经过处理的金属表面,通过渗透及分子结合,使合成物和金属形成一体,固化后能像金属一样进行机械加工,而且具有金属光泽,几乎和原来母体一样完全看不出疤痕,达到对零件表面形状及所需尺寸的修复作用，即可满足零件的耐磨、耐蚀、尺寸恢复、缺陷填补、密封堵漏等要求。
对一些重要的工业产品零部件,可提供快捷简便而价廉的修补,而且工艺简单不受设备场地的限制,因而在英美德日等国迅速发展,并广泛应用于石油、化工、造船、航空航天等领域。
复合材料胶接修补铝合金裂纹的工艺流程
使用复合连接修复裂解铝合金的过程
如下文所述，使用复合连接修复破裂铝合金包括几个关键步骤。
步骤1：表面准备
使用复合连接来修复裂缝铝合金的第一步是准备裂缝区域的表面。
这
涉及使用适当的溶剂从铝合金表面清除任何污染物，如土、油或油脂。
然后应使用沙纸或类似的磨损材料对表面进行粗糙，以提供粘合物粘
合的钥匙。
步骤2：粘附应用
一旦表面准备好，下一步是将粘合剂应用到裂缝区域。
应当为此使用
一种合适的复合粘合剂，如环氧或环丙烯酸酯粘合剂。
胶体应仔细应
用于裂缝，确保它穿透到裂缝中，并填补铝合金表面的任何空白或空白。
步骤3：综合加强
胶体应用后，应将碳纤维或Kevlar等复合强化材料应用于裂缝区域。
强化材料应切成尺寸，并小心地铺设在粘合物上，确保完全覆盖裂缝
区域，并延伸到裂缝边缘以外，以提供额外的强度和支持。
步骤4：纠正
粘合剂和加固材料一经施用，应当允许修复后有足够时间进行治疗。
治愈时间将取决于所使用的粘合物和加固物的类型，以及环境温度和
湿度。
在整顿过程中，修理应保持适当的压力，以确保粘合物与铝合金的有效结合。
步骤5：完成
修复完全治愈后，任何多余的粘合物或加固材料应小心修饰和砂质，以保证平滑统一完成。
如果需要，修复的区域可以被涂抹或以其他方式完成，以配合铝合金的周围表面。
利用复合连接修复裂解铝合金的过程涉及几个关键步骤，包括表面制备、胶合应用、复合加固、治愈和完成。
通过认真跟踪这些步骤并利用适当的材料和技术，可以有效地修复裂解铝合金，使其恢复到原来的强度和完整性。
金属与复合材料的连接介绍
金属与复合材料的连接介绍引言：金属与复合材料是两种常见的材料，在工程和制造领域中广泛应用。
金属材料具有良好的强度和导电性能，而复合材料则具有轻质和高强度的特点。
在实际应用中，金属与复合材料的连接是一个重要的问题，因为连接的质量直接影响到整体结构的强度和稳定性。
一、连接方式金属与复合材料的连接方式多种多样，常见的有机械连接、粘接连接和螺栓连接。
1. 机械连接：机械连接是通过螺栓、螺母、销钉等零件将金属与复合材料连接在一起。
这种连接方式简单可靠，适用于大多数情况。
但是需要注意的是，在机械连接中要保证连接件的刚度和强度要与金属和复合材料相匹配，以免出现失效或破坏。
2. 粘接连接：粘接连接是通过粘接剂将金属与复合材料黏合在一起。
这种连接方式的优点是连接面积大、重量轻、无需孔洞等。
但是粘接连接的强度受到材料的粘附力和剪切强度的影响，需要选择合适的粘接剂和处理方法，以确保连接的可靠性。
3. 螺栓连接：螺栓连接是通过螺栓将金属与复合材料夹紧在一起。
这种连接方式适用于需要经常拆卸和调整的场合，具有可重复使用的特点。
但是在螺栓连接中需要注意螺栓的选材和紧固力的控制，以避免松动或过紧造成的连接失效。
二、连接性能金属与复合材料的连接性能是评价连接质量的关键指标，主要包括强度、刚度、耐久性和疲劳寿命等。
1. 强度：连接的强度是指连接部位所能承受的外部载荷。
金属与复合材料的连接强度受到材料本身性能和连接方式的影响，需要根据实际应用需求选择合适的连接方式和材料。
2. 刚度：连接的刚度是指连接部位在受力时的变形程度。
金属与复合材料的连接刚度受到材料的弹性模量和连接方式的影响，需要进行合理设计和计算，以确保连接部位的刚度满足设计要求。
3. 耐久性：连接的耐久性是指连接部位在长时间使用过程中的稳定性和耐久性。
金属与复合材料的连接耐久性受到材料的抗老化性能和连接方式的影响，需要进行合理选择和测试，以确保连接的耐久性。
4. 疲劳寿命：连接的疲劳寿命是指连接部位在循环载荷作用下的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属填充复合材料修
补金属件
金属填充复合材料修补金属件
金属填充复合材料修补金属件
一、为什么使用Loctite? Fixmaster?金属填充复合材料？
Loctite? Fixmaster? 金属填充复合材料可为设备因冲击及机械损伤造成的缺陷提供维修解决方案，如套的裂纹，轴及套的磨损等。
Loctite? Fixmaster?金属填充复合材料可有效修复和重建机械设备的损伤不需要加热和焊接。
传统方式 VS. 现代解决方案
传统方式如硬表面堆焊需大量的时间，成本昂贵。
Loctite? Fixmaster?金属填充复合材料操作方便，具有优良的抗压强度。
可以给设备提供有效的保护。
Loctite? Fixmaster?金属填充复合材料和Loctite? Nordbak?耐磨防护剂可修复不同类的磨损，使其可重新投入使用。
二、Loctite? Fixmaster?金属填充复合材料的优点：
（1）、快速维修
（2）、可选择钢粉、铝粉或非金属填充
（3）、低收缩率
（4）、耐久维修
（5）、使用方便
（6）、高抗压强度
（7）、不需加热
（8）、可在线维修
（9）、类似金属色
（10）、固化后可钻孔、攻丝和机械加工
（12）、与金属，陶瓷，木材.玻璃和部分塑料良好的粘结力
三、选择Loctite? Fixmaster?金属填充复合材料时需考虑的关键因素
金属修补Loctite? Fixmaster?复合材料填充钢粉或铝粉等不同金属粉末，使在维修时尽可能接近设备本体性能，非金属填充的产品用于修复磨损严重的场合。
产品一致性产品粘度满足客户的不同需求，Loctite? Fixmaster?产品粘度分为浇铸型、膏状及棒状可供选择。
特殊需求对于一些特殊场合的应用，汉高拥有一些有特殊性能的产品，如高抗压强度，耐高温或耐磨产品可供选择。
四、表面处理正确的表面处理是这些产品成功应用的关键因素。
好的表面处理可以增加Loctite? Fixmaster?复合材料与部件的粘附力；防止金属表面与Loctite? Fixmaster?复合材料之间锈蚀；延长产品使用寿命。
正确的表面处理必须干净和干燥；无表面及内部化学污染；无锈蚀；表面粗糙度75um以上。
五、产品应用
Loctite? Fixmaster?金属填充复合材料是双组合环氧产品，应用之前必须按正确的比例混合至颜色均一为止。
膏状产品使用时必须紧刮于设备表面且达到所需要的厚度，请注意使用过程中需防止气泡的混入。
轴修复此应用使用Loctite? Fixmaster?超级金属修补剂，此产品特别适用于轴承座的维修, 请联络您当地的技术服务以获得最佳的解决方案。
产品选择
1、乐泰? Fixmaster? 液体钢修补剂
（1）、含钢量高；
（2）、可流动灌注型填充剂，适用于进行固定与模制作业；
（3）、ABS、CFIA认证。
2、乐泰? Fixmaster? 膏状钢修补剂
（1）、含钢量高；
（2）、适用于修补及修复钢制磨损部件，如轴承及风扇外罩
等；
（3）、ABS、CFIA认证。
3、乐泰? Fixmaster? 耐磨修补剂
（1）、出色的耐磨性能，固化后形成光滑低磨擦的表面，适用于磨损表面的修复和防护；
（2）、可用于维修泵换热器、阀门、螺旋桨和管道弯头。
4、乐泰? Fixmaster? 金属魔力胶棒
（1）、可搓捏双组份膏剂；
（2）、适用时间3分钟，初固时间为10分钟；
（3）、固化后可以进行钻孔、攻丝、涂油漆；
（4）、适用于水箱及管道泄漏的紧急密修补；
（5）、能够对焊缝进行填补，对铸件的小开裂进行修补；（6）、对过大的螺栓孔进行填充；7NSF认证。
5、乐泰? Fixmaster?膏状金属修补剂鑫华良供应
（1）、配方中含有细合金颗粒，具有高抗压强度与耐化学性能；（2）、适用于各类金属；
（3）、不会发生锈蚀；
（4）、CFIA认证。
6、乐泰? Fixmaster?液体铝修补剂
（1）、该产品为具有自流平特性的液体；
（2）、可以在铸模及孔隙中倾倒；
（3）、适用于对铝制替代件的浇注作业与铸模作业；
（4）、ABS、CFIA认证。
7、乐泰? Fixmaster?膏状铝修补剂
（1）、该产品为通用型铝修补剂产品；
（2）、适用于各类铝合金部件的修补作业；
（3）、ABS、CFIA认证。
