运动控制课程设计双闭环直流调速系统设计题⽬: 双闭环直流调速系统设计初始条件：1.直流电机参数：10KW， 220V， 55A， 1000 r/min ，电枢电阻Ra＝0.5Ω电机过载倍数λ＝1.5，Ks＝40，Tl＝0.03 s，Tm＝0.18 s，设α＝0.07 v.min/r,β=0.05 v/A2.测速发电机参数：23W，110V，0.21A，1900 r/min，永磁式3.主电路采⽤三相全控桥，进线交流电源：三相380V要求完成的主要任务:1.转速调节器ASR及电流调节器ACR的设计2.转速反馈和电流反馈电路设计3.集成触发电路设计4. 主电路及其保护电路设计课程设计说明书应严格按统⼀格式打印，资料齐全，坚决杜绝抄袭，雷同现象。
满⾜如下要求： 1．转速和电流稳态⽆差，电流超调量⼩于5％，转速超调量⼩于10％。
2. 对系统设计⽅案的先进性、实⽤性和可⾏性进⾏论证，说明系统⼯作原理。
3. 画出单元电路图，说明⼯作原理，给出系统参数计算过程。
4. 画出整体电路原理图，图纸、元器件符号及⽂字符号符合国家标准。
绪论在电⽓时代的今天，电动机在⼯农业⽣产、⼈们⽇常⽣活中起着⼗分重要的作⽤。
直流电机是最常见的⼀种电机，具有良好的起动、制动性能，宜于在宽范围内平滑调速，在许多需要调速和快速正反向的电⼒拖动等各领域中领域中得到了⼴泛的应⽤。
因此研究直流电机的控制和测量⽅法，对提⾼控制精度和响应速度、节约能源等都具有重要的意义。
电机调速问题⼀直是⾃动化领域⽐较重要的问题。
不同领域对于电机的调速性能有着不同的要求，因此，不同的调速⽅法有着不同的应⽤场合。
本⽂设计分析直流双闭环的组成，设计直流双闭环的系统电路图，同时采⽤采⽤⼯程设计的⽅法对直流双闭环的转速和电流两个调节器进⾏设计。
因为电流调节器是内环，因此⾸先设计电流调节器，对其进⾏必要的变化和近似处理，电流环设计完后，把电流环等效成转速环的⼀个环节进⾏处理，从⽽设计转速环。
双闭环直流电机调速系统设计
双闭环直流电机调速系统设计嘿，大家好！今天咱们聊聊一个挺酷的话题：双闭环直流电机调速系统。
虽然听起来有点像外星人的科技，但是其实它就是咱们日常生活中的一些电机背后的“聪明脑袋”。
没错，电动工具、电动汽车，甚至是你家那台洗衣机，都可能用到这种技术。
别担心，我会用简单易懂的语言，把这个“高大上”的话题聊得通俗易懂，让你像喝水一样轻松明白。
1. 什么是双闭环系统？首先，咱们得搞清楚什么是双闭环系统。
你可以把它想象成一辆高科技的赛车。
车上有两个智能系统，一个负责控制车速，另一个负责检查车速是不是正好。
第一个环节，叫做“速度闭环”，就像是车里的加速器，它根据你给的油门信号来调整速度。
第二个环节，叫做“电流闭环”，就是车上的仪表盘，它会实时监控实际速度和预定速度的差异，确保车速始终如你所愿。
两个环节相互配合，就像是赛车手的左右手，协作得天衣无缝。
1.1 速度闭环的作用速度闭环系统，简单来说，就是确保电机转得刚刚好。
你可以把它想成是你的车速表，告诉你车速到底快不快。
当你设定了目标速度后，速度闭环就会一直“盯着”电机的实际速度，看是不是达到了你想要的。
要是电机转得快了或者慢了，速度闭环会发出“警报”，让电机调整到正确的速度。
就像你开车的时候，如果超速了，车上的警报器就会提醒你：“嘿，慢点！”1.2 电流闭环的作用而电流闭环呢，就是确保电机在运行时不会超负荷。
你可以把它想象成你的车载电脑，时刻监控电机的“健康状态”。
如果电机的电流过大，就像是车上的发动机超负荷一样，电流闭环会自动调整电流，防止电机“过劳”工作，保障电机的长寿命和稳定性。
这就像车上的“健康检查”，时刻关注电机的“身体状况”，让它保持在最佳状态。
2. 如何设计双闭环系统？说到设计双闭环系统，那可不是简单的“煮熟的鸭子嘴里跑”，而是要细心雕琢的“工艺品”。
设计时，你需要考虑到很多细节，就像调配一杯完美的鸡尾酒一样，必须把每个成分都搭配得恰到好处。
2.1 控制器的选择首先，你得挑选一个靠谱的控制器。
直流电动机双闭环调速系统设计
1 设计方案论证电流环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
转速环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。
方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。
2双闭环调速控制系统电路设计及其原理综述随着现代工业的开展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。
相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。
双闭环控制那么很好的弥补了他的这一缺陷。
双闭环控制可实现转速和电流两种负反应的分别作用，从而获得良好的静，动态性能。
其良好的动态性能主要表达在其抗负载扰动以及抗电网电压扰动之上。
正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进展深入的探讨和研究。
本次课程设计目的就是旨在对双闭环进展最优化的设计。
整流电路本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。
共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。
变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。
三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。
为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。
三相桥式全控整流电路的工作原理是当a=0°时的工作情况。
直流电动机双闭环控制系统设计与分析[设计+开题+综述]
![直流电动机双闭环控制系统设计与分析[设计+开题+综述]](https://img.taocdn.com/s3/m/0fa16ed81a37f111f0855b2b.png)

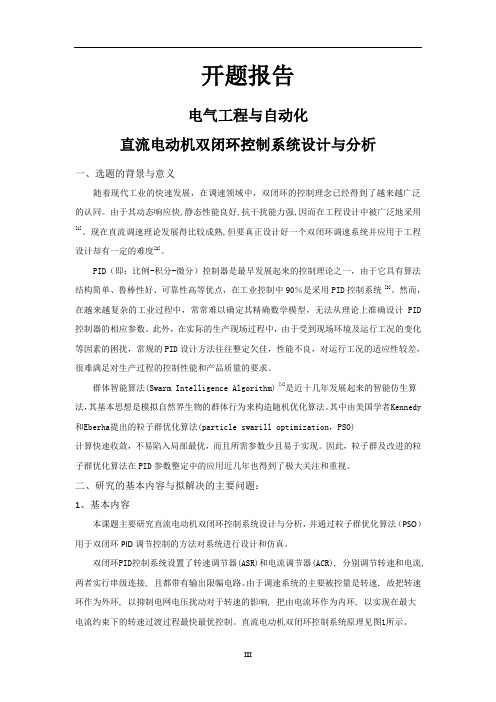

开题报告电气工程与自动化直流电动机双闭环控制系统设计与分析一、选题的背景与意义随着现代工业的快速发展，在调速领域中，双闭环的控制理念已经得到了越来越广泛的认同。
