可燃性气体报警器安装规定
可燃性气体报警器安装规定
可燃性气体报警器是由气报警控制器和气体探测器两部分组成的，控制器可放置于值班室内，主要是对各监测点进行控制。
气体探测器安装在气体容易泄露的地点。
气体探测器的核心部件是内置的气体传感器，可以检测空气中可燃气体的浓度。
气体探测器将传感器检测到的可燃气体浓度转换成电信号，通过线缆传输到控制器，可燃气体浓度越高，电信号越强。
当气体浓度达到或者超过气体报警控制器设置的报警点时，气体报警器发出报警信号，并可启动电磁阀、排气扇等外联设备。
可燃性气体报警器的控制器需要壁挂式安装在值班室或者监控室的墙壁上，其安装方式有报管安装、墙壁安装、支架固定安装等三种安装方式。
当被检测气体密度比重大于空气比重时，气体探测器应安装在距离地面（30〜60）cm处，且传感器部位向下；当被检测气体密度比重小于空气比重时，气体探测器应安装在距离顶棚（30〜60）cm处，且传感器部位向下。
一般情况面积适室内空间依据保护半径均匀布点即探测器安装离释放源距离7.5m内或两探测器水平距离15m内；面积或存量通风部位室内空间应按室外情况布置探测器探测器安装室外应布置燃气体释放源全频率风向风侧与释放源距离宜小于15m ;探测器布置燃气体释放源全频率风向风侧与释放源距离宜小于5m。
可燃气体检测报警器安装技术要求
可燃气体检测报警器安装技术要求
可燃气体检测报警器的安装技术要求主要包括以下几个方面：
1. 探测器选点：应选择阀门、管道接口、出气口或易泄漏附近方圆2-4米的范围内，尽可能靠近，但不影响其他设备操作。
2. 探测器安装位置：应根据被测气体的密度、安装现场气流方向、温度等各种条件来确定。
对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。
被测气体的密度不同，室内探头的安装位置也应不同。
被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。
3. 探测器数量：取决于房间大小、通风状况和可燃气体可能存在的区域。
4. 防水防雨：室外用一般是防爆场所，隔爆型外壳的设计已经可以防水，但是气体传感器部分只有采用通气设计，才能检测泄露气体，所以传感器部分必须防水。
防爆型探测器上已安装了塑料防护罩，一般溅落的水滴可不受影响。
但是室外用时，大雨的降落或从地面回溅，或者在专业厨房用时，不小心被水龙头溅上，都可能导致传感器进水失效。
而且，用户在采取防水防雨措施时，还必须保证传感器部分的透气性。
5. 有效覆盖水平半径：室内宜为，室外宜为15米。
在有效覆盖面积内可设置一台探测器。
请注意，具体要求可能会因使用环境和探测器类型而有所不同。
建议遵循生产商的使用说明或者咨询相关领域的专家。

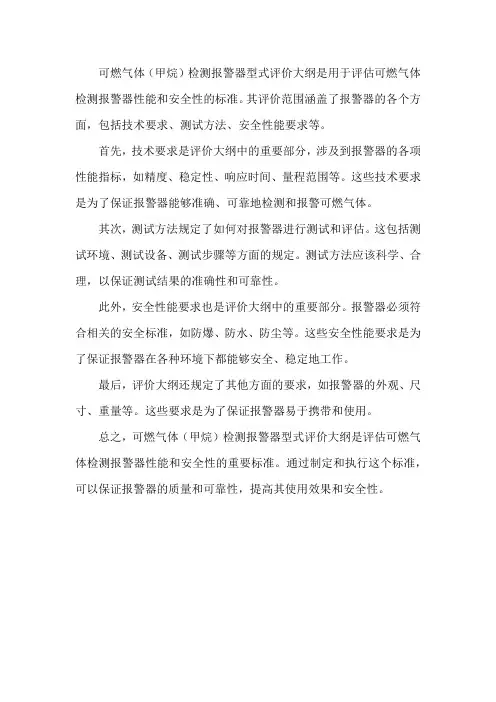

可燃气体(甲烷)检测报警器型式评价大纲
可燃气体（甲烷）检测报警器型式评价大纲是用于评估可燃气体检测报警器性能和安全性的标准。
其评价范围涵盖了报警器的各个方面，包括技术要求、测试方法、安全性能要求等。
首先，技术要求是评价大纲中的重要部分，涉及到报警器的各项性能指标，如精度、稳定性、响应时间、量程范围等。
这些技术要求是为了保证报警器能够准确、可靠地检测和报警可燃气体。
其次，测试方法规定了如何对报警器进行测试和评估。
这包括测试环境、测试设备、测试步骤等方面的规定。
测试方法应该科学、合理，以保证测试结果的准确性和可靠性。
此外，安全性能要求也是评价大纲中的重要部分。
报警器必须符合相关的安全标准，如防爆、防水、防尘等。
这些安全性能要求是为了保证报警器在各种环境下都能够安全、稳定地工作。
最后，评价大纲还规定了其他方面的要求，如报警器的外观、尺寸、重量等。
这些要求是为了保证报警器易于携带和使用。
总之，可燃气体（甲烷）检测报警器型式评价大纲是评估可燃气体检测报警器性能和安全性的重要标准。
通过制定和执行这个标准，可以保证报警器的质量和可靠性，提高其使用效果和安全性。
可燃气火灾报警器使用培训
可燃气火灾报警器使用培训尊敬的各位员工：为了提升员工们在火灾发生时的应变能力和安全意识，我们决定进行可燃气火灾报警器使用培训。
现在我将向大家详细介绍可燃气火灾报警器的基本知识和正确使用方法。
一、可燃气火灾报警器的基本知识1.可燃气火灾报警器是一种能检测和报警可燃气体泄漏和火灾的安全设备。
它主要由探测器、报警器和控制器三部分组成。
2.控制器是报警器的核心部分，它采用先进的处理技术，能根据传感器的信号进行灵敏的判别和报警。
3.探测器是用于检测可燃气体泄漏和火灾的部件。
常见的探测器有可燃气体传感器、光电探测器等。
4.报警器是用于报警的部分，一般包括声光报警器和报警指示器。
二、可燃气火灾报警器的正确使用方法1.安装合适的位置：根据生产现场的特点和可燃气体泄漏的可能性，选择合适的位置进行安装。
一般来说，可燃气火灾报警器应安装在可燃气体容器附近，确保可以及时检测到泄漏并报警。
2.注意安装高度：可燃气火灾报警器的安装高度应根据不同场所和使用环境来确定。
一般情况下，应将探测器安装在离地面2米至4米的位置。
3.定期检测和维护：定期对可燃气火灾报警器进行检测和维护，确保其正常运行。
检测包括检查探测器的灵敏度、报警器的声音和光线是否正常等。
维护包括清洁探测器和更换电池等。
4.掌握报警信号：学会分辨不同的报警信号，了解火灾发生时应该采取的逃生措施和报警程序。
5.报警后的应对措施：一旦听到报警声音或看到报警指示器亮起，应立刻采取逃生措施，迅速撤离到安全地点，避免因火灾而造成伤害。
三、可燃气火灾报警器的特点和注意事项1.高灵敏度：可燃气火灾报警器具有高灵敏度，能在可燃气体泄漏的瞬间进行报警。
2.低功耗：可燃气火灾报警器采用低功耗设计，确保其长时间运行。
3.注意防水防潮：保持可燃气火灾报警器干燥，避免与水或潮湿的环境接触。
4.注意防尘：定期清洁可燃气火灾报警器的外壳，防止尘埃影响探测器的正常工作。
通过这次培训，相信大家对可燃气火灾报警器的使用方法和注意事项有了更深入的了解。
可燃气体报警控制器操作说明
可燃气体报警控制器操作说明一、安装准备1.确保控制器的安装位置远离可燃气体源并易于观察和操作。
2.确保安装位置没有其他干扰物，如电磁干扰源、振动源等。
3.安装控制器时应遵循相关的安全规范和标准，确保安全可靠。
二、连接检查1.首先检查供电电源是否稳定，确保电源电压符合控制器的标准要求。
2.检查可燃气体传感器是否正确连接到控制器的传感器接口上。
3.检查报警器设备是否正确连接到控制器的报警接口上。
三、设置参数1.打开可燃气体报警控制器的电源。
2.进入控制器的设置界面，根据实际需要进行相应参数的设置，包括可燃气体浓度报警阈值、报警器的声音和闪光提示等。
3.对于多个传感器的控制器，还需设置各传感器的编号和对应的报警阈值。
四、校准设备1.定期对可燃气体传感器进行校准，以确保其准确度和灵敏度。
2.校准前，应在干净的空气环境中预热传感器，避免误差的产生。
3.根据校准操作流程，依次进行校准气体预吹、零点校准和量程校准等步骤。
4.校准完成后，可将传感器的测量结果与标准检测器进行对比，以验证校准结果的准确性。
五、操作维护1.定期检查控制器的工作状态和显示屏是否正常，及时处理任何异常情况。
2.定期更换可燃气体传感器，以确保其准确度和灵敏度，并延长控制器的使用寿命。
3.定期清洁控制器的外表面，避免灰尘和污垢影响其散热和传感器的工作效果。
4.当发生可燃气体报警时，应按照指示进行相应的紧急处理和应急疏散，确保工作场所的安全。
总结：可燃气体报警控制器的操作说明主要包括安装准备、连接检查、设置参数、校准设备和操作维护等内容。
通过正确使用和维护，可燃气体报警控制器能够有效地监测环境中的可燃气体浓度，及时发出警报，保障工作场所的安全。
在操作过程中，务必遵循安全规范和标准，并定期进行检查和维护，确保设备的稳定性和可靠性。
可燃气体报警控制器操作说明
可燃气体报警控制器操作说明操作说明：可燃气体报警控制器1.引言本文档为可燃气体报警控制器的操作说明，旨在帮助用户正确操作该设备并了解其功能。
请用户在使用前仔细阅读本说明书，并根据需要进行操作。
2.设备介绍2.1 设备外观可燃气体报警控制器外观采用黑色塑料壳体，配有LCD显示屏和按键面板。
具备多种操作功能。
2.2 设备功能- 可燃气体监测：探测并报警可燃气体泄漏情况。
- 报警控制：在检测到可燃气体泄漏时，触发报警器发出声光报警信号。
- 数据记录：可记录过去一段时间内的气体泄漏情况，并提供数据报表。
- 远程监控：可与监控中心连接，实现远程监控和管理。
3.使用方法3.1 接通电源将控制器的电源插头插入交流电源插座，并按下开关按钮接通设备电源。
3.2 参数设置通过按键面板，设置控制器的参数，包括报警阈值、报警方式、数据记录时间间隔等。
具体设置方法请参考设备附带的操作手册。
3.3 报警测试为了确保控制器功能正常，定期进行报警测试。
按下测试按钮，触发控制器报警器发出声光信号。
如果未听到声音或看到指示灯闪烁，应立即联系售后服务。
4.维护与保养4.1 清洁定期清洁控制器外壳，可用干布或软刷轻轻擦拭。
4.2 检测与校准建议每半年进行一次气体泄漏检测与校准。
可以联系专业检测机构进行检测，或使用校准装置进行自检。
5.故障排除5.1 无法接通电源检查电源插头和插座连接是否良好，检查电源线是否损坏。
5.2 报警信号不响检查报警器是否正常连接，检查设置是否正确。
5.3 其他故障如遇其他故障，请联系售后服务。
6.附件本文档无附件。
7.法律名词及注释7.1 可燃气体：指能够在适当的条件下燃烧的气体，如天然气、液化石油气等。
7.2 报警器：用于发出声音或光信号以提醒人们注意某种危险情况的装置。
可燃(有毒)性气体检测报警器安全管理规定
可燃（有毒）性气体检测报警器安全管理规定可燃（有毒）性气体检测报警器是一种用于检测可燃气体或有毒气体浓度，并在超过设定阈值时发出报警信号的设备。
它在工业、矿山、建筑等领域中起到了重要的安全作用。
为了确保可燃（有毒）性气体检测报警器的正常运行和使用的安全性，需要制定相应的安全管理规定。
一、设备选型和安装1. 根据使用环境和工作需求，选择适合的可燃（有毒）性气体检测报警器，并确保其具有合格证书和合格评估报告。
2. 安装位置应选择在可能产生可燃气体或有毒气体的区域，并避免直接阳光照射、高温、湿度等影响检测效果的因素。
3. 安装时应遵循设备制造商的安装要求，确保固定牢固、可靠，并且易于维护和维修。
二、日常维护和检修1. 对可燃（有毒）性气体检测报警器进行定期维护和检修，包括外观清洗、电源检查、传感器校准等工作。
2. 检修过程中应采取必要的防范措施，如戴好防护手套、口罩等，以防止对操作人员的伤害和二次污染。
3. 维修和更换零部件时，应使用原厂提供的配件，并严格按照操作手册进行操作，防止因操作不当引发事故。
三、报警处理和应急预案1. 当可燃（有毒）性气体检测报警器发出报警信号时，应立即采取相应的措施，例如停止相关工艺、疏散人员等。
2. 同时应立即启动相应的应急预案，如报警通知、紧急撤离、救援等，以确保人员的生命安全和财产安全。
3. 报警处理结束后，应及时清除报警记录，并进行对应的故障排除和维修，恢复设备的正常工作。
四、培训和意识提升1. 对设备操作人员进行必要的培训，使其熟悉设备的操作方法、安全规范和应急处理程序。
2. 加强员工的安全意识和安全教育，提醒他们关注有关可燃（有毒）性气体的风险和防范措施。
3. 定期组织演练和应急演习，检验和提升员工应对可燃（有毒）性气体事故的应急处理能力。
五、记录和数据管理1. 对可燃（有毒）性气体检测报警器的运行情况进行记录，包括设备的检修、维护、校准等信息。
2. 对报警记录和处理情况进行分类和归档，并定期进行审查和整理，以了解设备状态和改进管理措施。
可燃气体检测报警器使用说明书
可燃气体检测报警器使用说明书可燃气体检测报警器使用说明书一、产品介绍可燃气体检测报警器是一种用于监测环境中可燃气体浓度的设备。
它通过探测细胞感应环境中的气体浓度，并根据设定的报警阈值来发出声光报警信号，以提醒用户可能存在的可燃气体泄漏风险。
二、产品特点1. 高精度检测：可燃气体检测报警器采用先进的传感技术，能够准确地检测环境中的可燃气体浓度，并具备较高的灵敏度。
2. 快速响应：一旦探测到可燃气体浓度超过设定阈值，报警器能够迅速发出声光报警信号，及时提醒用户采取相应的安全措施。
3. 易于安装：报警器仅需通过固定底座即可简便地安装在墙壁或天花板上，操作简单便捷。
4. 可调节灵敏度：用户可以根据实际需要在设备上调节报警阈值，以适应不同环境下的可燃气体浓度要求。
三、使用方法1. 安装：将报警器的固定底座固定在适合的位置（如墙壁或天花板），确保安装牢固。
2. 接通电源：将报警器的插头插入插座，确保报警器能够正常供电。
3. 设定报警阈值：根据实际需求，通过旋转报警器上的调节钮，调整报警器的灵敏度。
请注意，过低的灵敏度可能会导致漏报，而过高的灵敏度可能会导致误报。
4. 测试功能：按下报警器上的测试按钮，检查报警器的声音和灯光是否正常工作。
若正常工作，则表示报警器已经准备就绪。
5. 日常使用：报警器在正常运行期间，会不断监测环境中的可燃气体浓度。
一旦浓度超过设定的阈值，报警器将发出声光报警信号。
此时，请立即采取相应的安全措施，如关闭燃气源、通风或呼叫专业人员进行处理。
同时，必要时可以自行进行排气处理，并确保事态安全。
四、注意事项1. 定期检查：请定期检查报警器的工作状态，确认报警器是否有正常的电源供应和运行状态。
2. 避免遮挡：报警器在安装时，请确保周围没有物体阻挡报警器，以免影响报警器的正常工作。
3. 防水防潮：报警器在安装的位置应避免受到雨水或水汽的影响，以免造成故障。
4. 防尘处理：保持报警器的清洁，避免积尘影响传感器的工作效果。
SY6503-2000可燃气体检测报警器使用规范
SY6503-2000可燃气体检测报警器使用规范可燃气体检测报警器使用规范（SY 6503-2000）1、范围：本标准规定了安全使用可燃气体检测报警器应遵守的基本准则。
本标准适用于陆上石油与天然气勘探、开发、集输等生产过程中的易燃、易爆场所安装和使用固定式可燃气体检测报警器。
2、基本要求1)油气田易燃、易爆场所应安装可燃气体检测报警器。
2)可燃气体检测报警器的检测器的检测器的数量应满足被检测区域的要求。
每个检测器有效检测距离，在室内不宜大于7.5m，在室外不宜大于15m。
3)可燃气体报警控制器应安装在有人值守的操作室或值班室。
4)安装和使用的可燃气体检测报警器应有经国家指定机构认可的计量器具制造认证、防爆性能认证和消防认证。
5)在用的可燃气体检测报警器应按规定定期标定。
3、可燃气体检测器报警器的选型1）按使用场所爆炸危险区域划分选择检测器的防爆类型。
2）按使用场所被测气体的类别、级别、组别选择报警器防爆等级组别。
3）按检测点的数量选择单路或多路检测报警器。
4）按报警控制器安装场所的爆炸危险区域选择报警控制器的防爆性能。
5）按使用场所的环境温度选择检测器和控制器的温度适应范围。
性能要求检测对象：空气中的可燃气体；检测范围：0～100％可燃气体爆炸下限（LEL）；检测误差：爆炸下限的±10％以内；报警设定值：一级报警小于或等于25％LEL，二级报警小于或等于50％LEL；报警误差：设定值偏高在±25％以内；响应时间：吸入式仪器的响应时间小于30s，扩散式仪器的响应时间小于60s；电源电压的影响：发生±10%的变化时，报警器精度不降低。
4、固定式仪器的安装1)测量的安装高度应根据可燃气体的密度而定。
当气体密度大于0.97kg/m3（标准状态下）时，安装高度应距地面0.3～0.6m；当气体密度小于0.97kg/m3（标准状态下）时，按照高度距屋顶0.5～1.0m2)检测器的安装位置应综合空气流动的速度和方向、与潜在泄漏源的相对位置、通风条件而确定，并便于维护和标定。
