大坝作为水利和能源工程的重要组成部分，其安全性和稳定性对于防洪、发电和供水具有重要意义。
然而，由于多种因素的影响，大坝可能存在变形和位移的问题，从而威胁到大坝的安全。
为了有效地监测和预测大坝的变形情况，大坝变形监测技术应运而生。
大坝变形监测技术是通过采集大坝表面或内部的变形数据，并进行分析和解读，以评估大坝的稳定性和安全性。
下面将介绍几种常见的大坝变形监测技术及其应用。
1. 高精度测量技术
高精度测量技术主要包括全站仪、GNSS（全球导航卫星系统）测量等。
全站仪可以实现对大坝各个位置的坐标、高程和位移数据的实时测量，并能够监测到大坝的形变情况。
GNSS测量则通过接收卫星信号，并对其进行测量处理，可以提供大坝的绝对位置和位移信息。
2. 接触式和非接触式应变测量技术
接触式应变测量技术一般使用应变计等传感器贴附在大坝结构上，通过测量传感器的应变变化来评估大坝的变形情况。
而非接触式应变测量技术则采用光纤传感器、激光散射测量等方式，可以在不接触大坝表面的情况下实时监测大坝的应变变化。
3. 遥感技术
遥感技术主要利用卫星和航空遥感数据，通过对大坝周边地形、植被和土壤等进行监测和分析，得出大坝周围环境条件的变化情况，并通过数学模型进行预测和分析大坝的变形趋势。
4. 流体测量技术
流体测量技术主要通过测量水流和水压力等参数来评估大坝的变形情况。
如针对水电站大坝，可以通过安装流速计和水位计等设备，实时监测水流的速度和水位的高度，从而预测大坝的水力压力和变形情况。
上述大坝变形监测技术在实际应用中有着广泛的需求和应用前景。
大坝变形监测技术可以有效地提高大坝的安全性和稳定性，为大坝工程的运行和维护提供科学依据和预警措施。
例如，在地震等自然灾害前，通过大坝变形监测技术可以实时获取大坝的变形数据，及时采取预警和安全措施，以最大程度地减少灾害的发生和损失。
此外，大坝变形监测技术还可以在大坝的建设和设计过程中发挥重要作用。
通过对大坝施工过程中的变形情况进行监测和控制，可以及时发现潜在的工程问题，并采取相应的调整和优化措施，确保大坝工程的质量和安全性。
总之，大坝变形监测技术在大坝工程中具有重要的研究和应用价值。
通过不同的监测技术的结合使用，可以全面、准确地评估大坝的变形情况，提供及时的预警和安全措施。
随着技术的不断发展和创新，相信大坝变形监测技术将为大坝工程的安全性和可持续性发展提供更加可靠的保障。
大坝安全监测变形观测
目录
• 大坝安全监测概述 • 大坝变形观测技术 • 大坝安全监测系统的设计与实施 • 大坝变形分析与应用 • 大坝安全监测的未来发展
01
大坝安全监测概述
大坝安全监测的定义
• 定义：大坝安全监测是通过一系列的仪器和设备，对 大坝的各个部位进行实时、定期的观测和检测，以获 取大坝的工作状态、性能和安全状况等信息。
02
大坝变形观测技术
变形观测的基本原理
01
02
变形观测是利用测量技术对变形体的各种物理量进行测量，分析其变 化规律，从而研究变形体的变形规律和原因。
变形观测的基本原理包括基准面选择、变形监测网布设、测量方法选 择和数据处理分析等。
变形观测的主要方法
水平位移监测
通过大地测量、GPS、全站仪等手段进 行监测。
01
对监测到的变形数据进行处理，包括数据清洗、滤波、去噪等
，提取有效的变形信息。
数据分析
02
利用数学和物理方法对变形数据进行深入分析，揭示大坝变形
的规律和机理。
数据应用
03
将变形数据应用于大坝的安全评估、维护保养和加固改造等方
面，为大坝的管理和决策提供科学依据。
05
大坝安全监测的未来发展
大坝安全监测技术的发展趋势
输和处理监测数据。
大坝安全监测系统的实施
03
监测点安装
数据采集与传输
数据处理与分析
按照设计要求，准确安装监测设备，确保 设备稳定、可靠。
定期采集监测数据，并通过数据传输系统 将数据传输至数据处理中心。
对采集到的数据进行处理、分析，提取变 形信息，评估大坝安全状况。
大坝安全监测系统的运行维护

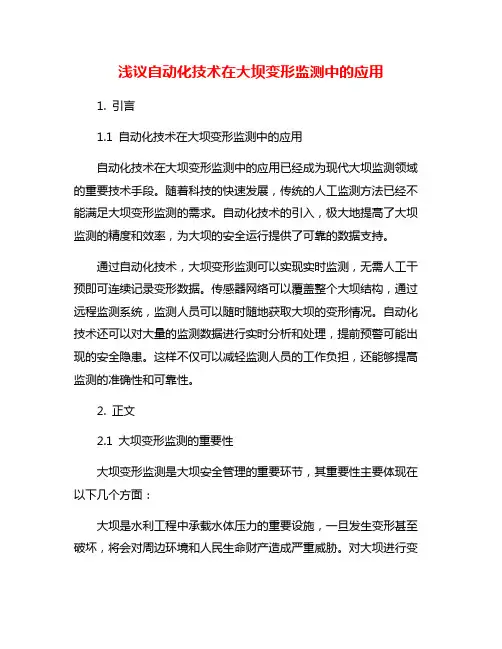

浅议自动化技术在大坝变形监测中的应用
