血泪教训总结出的装修插座布置图
插座布置图
插座安装位置规则
• 8、露台插座距地当在1.4米以上，且尽可能避开阳光、 雨水所及范围； • 9、厨房、卫生间、露台，插座安装当尽可能远离用水区 域。如靠近，当加配插座防溅盒。台盆镜旁可设置电吹 风和剃须用电源插座，离地1.5～1.6米为宜； • 10、近灶台上方处不得安装插座。
插座安装位置规则
插座安装位置规则
• 5、分体式、挂壁空调插座宜根据出线管预留洞位置距地 面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米 处设置，柜式空调器电源插座宜在相应位置距地面0.3米 处设置； • 6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米 高度，最好能为脱排管道所遮蔽； • 7、电热水器插座应在热水器右侧距地1.4ｍ～1.5ｍ安装， 注意不要将插座设在电热器上方；
插座排布
• (三)卫生间: • 插座 1、热水器1个(三孔带开关) 2、洗衣机1个(三孔带开关) 3、镜边1个(吹风机)4、马桶边1个 ()5、预留1个至2个开关 镜 前灯 • (四)厨房:
• 插座 1、油烟机1个(三孔带开关) 2、炉灶下1个(以防以后换为 电磁炉) 3、水槽下1个(可以装小厨宝-“小型容积壁挂式电热 水器”/垃圾粉碎器) 4、水台边1个 5、操作台上2一3个(用于 小电器/带开关) 6、微波炉1个(三孔带开关) 7、消毒柜1个(三 孔带开关) 8、预留1个
插座排布
• (五)餐厅: • 插座 1、电冰箱1个(三孔带开关) 2、餐桌边1至2个 3、预留1 至2个 • (六)阳台: • 插座 预留1至2个(一般应该左右各一个)
• (七)玄关:
• 插座 预留1个 • (八)书房∶ • 插座 1、电脑1个(三孔带开关) 2、空调1个(三孔带开关) 3、书 桌边1个(台灯) 4、预留1至2个
装修知识：完整开关插座布局表，供大家学习参考
装修知识：完整开关插座布局表，供大家学习参考一、热水器插座高度1、卫生间电热水器插座高度电热水器插座1800mm—2000mm，要考虑电热水器所放的位置。
插座的安装高低直接影响人们的使用方便和舒服、另外还会影响视觉的美观、所以在电路改造中一定要注意。
2、燃气热水器插座高度（1）水管左热右冷，并排平行间隔18cm，离地高度1.4m。
（2）插座高度1.8m，旁水管距离20cm。
（3）如需预埋燃气管道，预留位置低于水管，10cm，以便安装林内原配水管。
（4）烟管开孔直接63mm，离地高度2.4m，可以同步下移或上浮10cm。
（5）特别注意热水器安装位置不能有水管和电线经过，以免在安装期间损坏。
二、厨房插座高度1、抽油烟机欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。
中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。
烟管不会挡住插座。
2、微波炉一般距地面2000mm左右，放到微波炉上面的柜子里（需要把上面柜子的底板开一个50mm的孔穿过插头），插上一般就不拔下来了，美观一些。
3、热水器距地面1200mm左右，在热水器的下方偏左或偏右，不影响冷热水和煤气管为准。
4、消毒柜吊在墙上的一般距地面2000mm左右，放到消毒柜上面的柜子里（需要把上面柜子的底板开一个50mm的孔穿过插头），插上一般就不拔下来了，美观一些。
立式放在地柜里面的，距地面500mm左右，在消毒柜后面，一般插上就不拔下来了。
5、小厨宝距地面500mm左右，在水槽柜相邻的柜子里。
避免上下水漏水后，溅到插座上。
6、电饭锅等电饭锅、小烤箱、榨果汁机、电水壶、电磁炉、电饼锅等插座，一般选用五孔的，带地线的。
距地面1200mm左右，不能在水槽和灶台的上方。
7、垃圾处理器水槽相邻的柜子里留下插座，距地面500mm左右，还要在手容易触及的地方接一个按钮开关，方便操作。
8、烤箱一般放在煤气灶下面，距地面500mm左右，在烤箱后面，一般插上就不拔下来了。

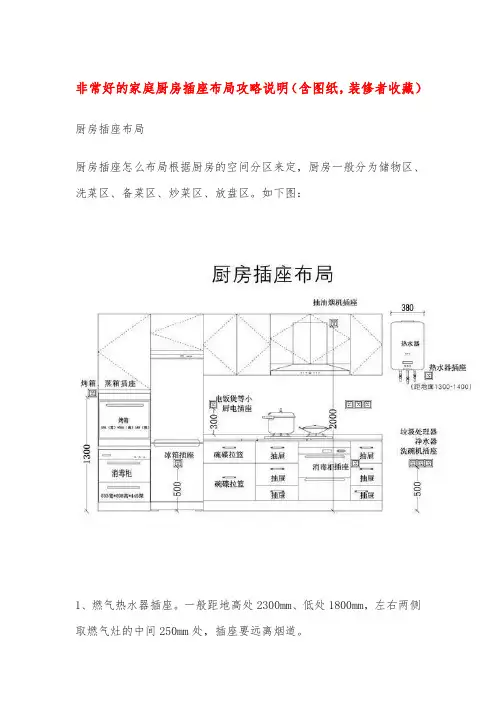

非常好的家庭厨房插座布局攻略说明(含图纸,装修者收藏)
非常好的家庭厨房插座布局攻略说明（含图纸，装修者收藏）厨房插座布局厨房插座怎么布局根据厨房的空间分区来定，厨房一般分为储物区、洗菜区、备菜区、炒菜区、放盘区。
如下图：1、燃气热水器插座。
一般距地高处2300mm、低处1800mm，左右两侧取燃气灶的中间250mm处，插座要远离烟道。
2、台面插座。
厨房所有台面插座距地1250一1300mm，一般装四个。
3、微波炉插座。
一般插座距地面1600mm左右(插座放到微波炉上面的柜子里，会美观一些)。
4、冰箱插座。
一般来说插座应该安装在距地面0.3m的位置，但是由于冰箱在使用过程中，背部0.3高的位置经常会散发大量的热量，所以考虑到冰箱的电源线长度一般在1.2m左右，所以冰箱插座的位置最好在0.5m—1m之间会比较好。
5、烤箱插座。
一般插座距地面500mm左右(插座放在烤箱后面，一般插上就不拔下来了)。
6、抽油烟机插座。
a、欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。
b、中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。
7、消毒柜插座。
消毒柜的样式有很多种，根据不同的款式插座安装的位置也有所差异：①壁挂式消毒柜：一般距地面2m左右。
②立式消毒柜：一般距地面0.5m左右。
③嵌入式消毒柜：可以将插座隐藏在灶面下0.2m的位置，但是一定要避开燃气管道，插座最好使用带开关控制的款式。
8、其他电器插座。
电饭锅、榨汁机等其他电器的插座，需要安装在距离地面1.2m左右的位置，但是要避开水槽及灶台周围的位置。
厨房插座安装小常识1、所有电器最好提前买好，根据具体插座左右位置决定是左还是右。
2、厨房的开关、插座要避免安装在燃气灶周围。
3、燃气热水器插座要避开热水器和进出水管以及燃气管，且尽量留在出墙位置便于布置烟道。
4、一些厨房的插座最好安装带开关有的，像是微波炉、抽油烟机等，以免日后使用时总拔插头。
5、厨房内不但要为抽油烟机、冰箱、电饭煲等安装插座外，还应预留备用插座，同时考虑橱柜台面是否对应于放置那些电器的位置。
最详细的办公室装修开关插座布置表
最详细的办公室装修开关插座布置表1. 前言在办公室装修中，合理布置开关和插座是非常重要的。
本文旨在提供一个详细的办公室装修开关插座布置表，以帮助您合理规划办公室电气设施。
2. 办公桌区域- 每张办公桌上应放置至少两个插座，以供电脑、打印机和其他设备使用。
- 每张办公桌上的插座应设有备用插座，以便员工使用个人电子设备。
3. 可视设备区域- 会议室、培训室和展示区应设有足够的插座供投影仪、电视等设备使用。
- 可考虑安装控制面板，便于集中控制设备的开关和音量调节。
4. 办公室设备区域- 办公室的共用设备区域如复印机、传真机和扫描仪应设有插座以供连接和使用。
- 如果设备区域较大，可以考虑设备间隔一定距离设置备用插座，方便员工使用个人电子设备。
5. 前台接待区- 前台接待区应设有足够的插座以供电脑、电话和其他设备使用。
- 考虑为雇员手机充电安装USB插座。
6. 走廊和公共区域- 走廊和公共区域应设有插座，以供吸尘器、打印机等设备使用。
- 插座数量应根据面积和使用需求合理设置。
7. 电源开关布置- 办公桌上的供电插座应配备开关，方便关闭设备的电源。
- 可考虑在每个区域安装总开关，以方便集中关闭某个区域的电源。
8. 安全注意事项- 所有插座和开关应在合适的高度安装，以防止触电事故。
- 请遵循相关的电气安装标准和规范。
9. 结论合理布置办公室的开关和插座是确保办公室电气设施安全和便利使用的关键。
以上提供的办公室装修开关插座布置表可作为参考，但具体布置仍需根据实际情况和需求进行调整。
---注：本文所述为一般性建议，实际装修需遵循相关法律法规和安全规范，请在装修前咨询相关专业人士以确保合规性。
最全毛坯房插座数量和布局，看了才知道难怪我家插座不够用！
最全毛坯房插座数量和布局，看了才知道难怪我家插座不够用！装修的时候有很多小细节需要留意，尤其是插座，很多人在搬进新家之后都后悔插座没多装几个，那到底插座要装多少个才够用呢？有人会说接线板，可看到这个。
没有自己空间的接线板你还要吗？厨房插座最多的就数厨房了。
这里的插座要分两类，一是像冰箱、电磁炉、电饭煲、油烟机这种常用电器就每个留一个插座，而像净水机、小厨宝这些分散开来的电器也要单独预留一个。
而像是榨汁机、豆浆机、微波炉等等不是天天要用的小电器就可以汇聚在台面的一个角落，装一个接线板其实更实用。
卫生间装电热水器和洗衣机的话就各预留一个，其他的还有吹风机、排气扇、暖风机等各一个，还可以在马桶旁留一个智能马桶盖的插座。
卫生间记得用防水插座，电热水器用带开关的插座。
餐厅餐厅墙上预留一个插座给电磁炉，以便吃火锅。
没装吊扇灯的还可以再留个电风扇的插座。
不建议装地插，做清洁的时候麻烦，而且地插时间长了会松的，动不动就弹起来了。
客厅电视机、机顶盒、音响、空调这些是必须要预留的，另外还要在沙发两边装几个插座，用来充电、玩电脑等。
还要留一个落地灯或者台灯的插座，最后给电扇和取暖器留一个。
主卧预留电视、机顶盒、空调、床头灯的插座，床头的插座要距离床边近一点，并且能有直接充电的USB接口。
其他需要香薰、加湿器的可以再预留，但是不要在床边，最好在梳妆台或者桌子上。
书房跟厨房一样，书房的电器也非常多，可以在书桌下面装一个接线板，这样电脑主机、显示器、音响、路由器、打印机等都能装在一块，线都藏在下面也不会显得乱。
再另外备用电风扇和电暖气的插座就行了。
最全装修开关插座布局有了它少操心!
最全装修开关插座布局有了它少操心！作者: 日期:最全装修开关插座布局有了它少操心!家里面装修有很多方面的细节是需要考虑的，而其中的一个比较关键的细节就是，插座的布局方面问题尤其重要，今天跟大家分享的这位达人文章，来看看到底如何做，大家往下看。
现在就向着大家介绍一下具体的安装的高度问题，在这里就需各位了解的就是，这个图纸设计并不是最佳的安装图示了，需要依据各位来了解一下常见的情况，这主要就是因为很多家里面的人没有出现过插座被家具所遮盖起来的现象出现。
幵黄陋匣的妄装位農4暗亘 安装礙安装戟丝钉页螟勇輛来了解一下常见的安装的位置，与插座的数量。
第一、居家客厅安装示IB 图:wwv\ dUngon. comISA 井背 ■ 一t!§0®CDS-这个主要就是安装在你电视墙上面，与沙发上面，而电视墙上面可以安装两个左右的电视插座的，同时也可以安装机顶盒，一边还装上一个冷气。
音响上面的就要看自己的需要了。
沙发两旁各留一个插座，有的人们会将客厅上面装上一个接地插座，但是，这显然没有什么用处，除非就是自己喜欢泡茶什么的。
第二、玄关的选择通常来说，玄关这个部位不需要进行安装的，然而，在很潮湿的，或者是很寒冷的地方，可以将玄关鞋柜安装一个，使用插座来烘鞋器。
第三、房间床头柜上面安装两个左右，最好就是插座有USB插孔。
空调使用一个插座，电视及两个插座。
然后，给床的一边留两个插座。
桌子上留下两个灯具与电子设备的插座。
第四、自己的书房书房里面可以安装一个固定的插座，如此一来的话，电脑和主机箱以及音响以及路由器等插座都能够使用到一起，不需要再进行安装。
此外，也还要留下冷气设备，或者是电暖气插座。
让各位看看下述这个图纸，可以给大家提供一些思路：7第五、自己的厨房个插座，用来使用抽油烟机，操作台面上就安装三个或者五个孔的插选择抽油烟机一个插座，并不需要带一个开关的。
水槽下面安装一开关 位置数量位置床头两边各一个（电话/床头灯）2门边、门头（双控或眼回 路控制吸顶灯） 卧室 电视2 装饰效果灯开关 空谶（三孔带开关〉 1 电脑（三孔带开关）11—2 客厅；电视2 帛灯双回路控制空谪（三孔帯开关》1沙发两侧备12装饰效果灯开关 |预留卫生面热水器（三孔带开关） 1 镜前灯洗衣机｛二孔带开关）1 排凤扇〔最好在马桶边）饋边（吹风机、 1 吸顶灯或浴霸马桶边《电话）1 预留1—2 厨房排烟机（三孔帶奔芜）1 拯作台灯炉灶下〔以防以洁挽拉电器灶〉10011)!水台边1 攥作台（用于小电器/带弈羌）2—3 微波炉（三孔蒂5F 关） 1 消理拒C 三孔带开关）1 预凰1玄关预留1 与客厅开关处做双控书房电脑（二孔芾开关） 1 吊灯空谓（二乱带开关〕1 电脑一电视 ｛音视频共享） 书桌边冶灯）1电脑或有限电视 〈音视频共享）1'预留1—2客厅一各卧室一璀厅一主卫一书屈 电话客厅一各卧室V 厅一主卫一书 房一厨雳客厅一各卧室 T 厅一主卫一丰 馬一厨虏 整体音向客厅一各卧室V 厅一主卫一书S-EH 管径旧台ITV 共厚客厅一各卧室 七厅一估戾弱电集中布线（卫星电视线座，提供给小家电来使用。
水电定位攻略：照这11张装修尺寸图，搞定全屋开关插座出水口！
水电定位攻略：照这11张装修尺寸图，搞定全屋开关插座出水口！装修水电时，需最先完成水电定位，即确定全屋开关插座+出水口的位置！这对水电改造的开槽+布线有极大帮助和影响！但问题是，你真清楚这些定位该在哪？对此，我家当初装修时，就是靠下面11张高度尺寸图搞定的！一、电路定位-玄关注意1、插座至少要高出地面30cm。
2、门口要有双控开关，同时控制玄关灯+客厅或过道灯等。
且其必须高达130cm并距门不超15cm，才便于触及、使用。
3、强弱电箱间要有145cm左右的间距来避免互相干扰。
二、客厅靠沙发一侧注意1、沙发侧边必须有备用电源给手机充电，或者打扫的吸尘器用。
2、客厅可留地200cm的16A电源给悬挂式空调。
三、客厅靠电视墙一侧注意1、电视柜附近该有40cm的高的4个插座，分别是：备用+电视机+路由器或投影仪或功放、音响的。
2、客厅可留50cm高的16A插座电源给立式空调。
四、餐厅注意1、冰箱的电位可在餐厅，并需离地50cm左右。
2、餐桌下可以有地插，其能便于连接电磁炉，便于在家吃火锅。
3、餐厅或需要留吊扇的开关电位，毕竟吊扇可在夏季降温，这也要高130cm。
五、厨房1、橱柜内部要留50cm高的点位，给垃圾处理器、厨宝、净水器、洗碗机等的插座。
2、厨房的小家电插座都需有开关控制，这样频繁使用时无需再拔插头断电，降低万一触电的风险。
3、油烟机的插座电位要高达220cm左右。
4、为烤箱可设置烤箱柜，在柜子里也安排130cm高的插座电位。
六、卫生间1、马桶、面盆边要有电位给插座，且必须都带盒防水，以免万一出现电源受潮起火的悲剧。
2、卫生间一般是装电热水器，它的点位要高200cm。
3、洗衣机的电位插座或要高出其自身，得离地130cm左右。
七、卧室靠床头一侧注意1、床头该有电位给手机充电插座+主灯的双控开关。
2、床头的插座开关电位需离地70cm，因为这必须高于床头柜，来避免遭家具挡住。
八、卧室靠床尾一侧注意1、同客厅，电视柜附近要有4个插座电位。
房厅装修开关插座布局图
3
2
11
10A二、三极插座
5
6
6
6
1
1
9
7
2
2
2
1
48
10A二、三极插座带开关
0
16A三极插座(带开关)
1
1
1
1
1
1
6
单联电视插座
1
1
1
1
1
5
单联电话插座
1
1
1
1
4
单联信息插座
0
电话+信息插座
1
1
2
合计
7
14
16
15
4
4
16
12
2
2
2
3
97
0
16A三极插座(带开关)
1
1
1
3
单联电视插座
1
1
1
3
单联电话插座
1
1
1
3
单联信息插座
1
1
2
电话+信息插座
0
合计
9
18
12
4
8
1
1
53
二室两厅/开关插座布局图及说明
编号
单品名称
餐厅
客厅
主卧
卧室
卫生间
厨房
阳台1
阳台2
走道
合计
单联单控开关
1
1
1
1
3
单联双控开关
1
1
双联单控开关
1
1
1
1
4
双联双控开关
1
1
1
3
三联单控开关
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
血泪教训总结出的装修插座布置图
简介
听过一段很暖心的话:"手里握着钥匙总会回到家"。
在家里总能找到属于自己的小确幸。
但是家里装修要是没有合理安排好插座开关的位置就会很糟心，满地的拖线板有没有想全扔楼下去的冲动，这就是装修时开关插座没有合理安排好的后果。
下面我就要以我自己血泪的教训和大家分享装修时插座开关到底要如何安排才会居住舒心。
工具/原料
开关
插座
方法/步骤
一,首先要和家人认真研究之后决定每个自然间的具体功能，哪间用来做主卧，哪间用来做书房。
这样对于插座开关的数量和安装位置会有一个很好的预见。
1.玄关
一进家门的地方我是一定要用一盏暖心的灯，劳累一天回到家感觉暖暖的。
这个开关可以和客厅的大灯开关做双控。
插座要预留一个，给手机或者pad充电很方便，出门就可以顺手带走，so easy!
2.客厅
我家的生活习惯是除了晚上睡觉在我是，其他的活动休闲时间全在客厅。
客厅主要有有电视，音箱，空调等一系列家电。
这就要在装修前考虑好电视安装的高度和空调的具体位置，否则当电器进家的时候就会特别尴尬。
个人经验开关1个，控制装饰效果灯。
插座6-10个看自己家电器数量和位置来具体分布。
3.卧室
卧室一看这两个字就是休息的地方。
但是也有习惯在我是看电视，玩电脑的。
每个人的生活习惯不同，所以在卧室里对于插座开关的需求就会有很大的差别。
我家开关两个，用来控制大灯和装饰灯。
插座6个，分别安装在床头两边的台灯，空调，电脑，还有两个是预留的(此处仅供参考)
4.卫生间
卫生间最好干湿分离，这样用起来会非常的舒适方便也很好收拾。
卫生间插座大概三个，洗衣机，热水器，吹风机大概这样。
开关两个控制大灯和排风。
5.餐厅
家人一起吃饭，共享人间美味的地方，开关一个就够了。
插座的需求根据家人的饮食习惯来安排，爱吃火锅烤肉的就要在餐桌附近配置1-2个。
我最后悔我
家餐厅没有插座，想吃火锅，拖线板要从厨房拖到餐厅。
真的超级闹心。
6.厨房
个人觉得厨房是电器最多的地方。
吸油烟机、电饭煲、微波炉等等。
所以要合理安排电器的具体摆放位置，这样即能节省空间又能安排好插座的位置和数量，我家厨房又是一大败笔插了两个公牛超大拖线板。
至于开关两个就够了，一个控制大灯，一个控制操作台，完美。
二.开关，插座选购的基本常识
开关插座在装修费用上也是一笔不小的开销，在品牌选购上一定要选择大品牌才能安全。
我家用的公牛G11系列，价格合理，质量超预期;由于很多家电都存在待机耗电的情况，这就要考虑你买的插座要不要带开关，这方面我家厨房选用带开关的插座，免去了来回插拔的程序;插座要不要带防潮盖也是值得考虑的一点，我家卫生间面盆上面的插座就带有防潮盖，这个就要看插座附近的干湿情况而定。
注意事项
选择开关插座一定要认准有知名度的品牌，这样质量才有保障，公牛全线产品都很不错;平时家居生活一定要注意用电安全，避免意外发生。
