室内装修插座布置
常用开关插座分类及各房间安装数量
（一）常用开关插座分类及各房间安装数量在现代家居装修中，一般开发商给配的开关插座多是次品，也就一、两块钱一个，质量上靠不住，如果用了质量不好的开关、插座，将会给用电安全带来很大的隐患，千万不可大意。
购买开关、插座时，一定要选择高品质的产品。
家庭常用开关、插座种类：普通开关：有单开、双开、三开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
信息插座：指电话、电脑、电视插座。
下面参照各个房间可能用到的开关插座做一下详细说明：（一）主卧室双控开关：2个（主卧室顶灯，卧室做双控开关非常必要，这个钱不要省，尽量每个卧室都是双控）5孔插座：4个（两个床头灯、电视预留、备用插座）3孔16A插座：1个(空调，这个没必要带开关，现在室内都有总线控制，不用的时候将空调一项单独关掉就行了)有线电视插座：1个电话网线插座：1个（二）次卧室双控开关：2个（次卧室顶灯）5孔插座：3个（2个床头灯、备用插座）3孔16A插座：1个(空调)电话网线插座：1个（三）书房单联开关：1个（书房顶灯）5孔插座：3个（台灯、电脑、备用插座）3孔插座16A：1个(空调)电话网线插座：1个（四）客厅双控开关：2个（客厅顶灯，有的客厅距入户门较远，每天关灯要跑到门口，所以做成双控的会很方便）单联开关：1个（玄关灯）5孔插座：7个（电视、饮水机、DVD、备用插座等）3孔插座16A：1个(空调)电话网线插座：1个电视有线插座：1个（五）餐厅双联开关：1个（餐厅顶灯、厨房顶灯）5孔插座：1个（备用插座）一开3孔插座：1个(电冰箱)（六）厨房5孔插座：3个（电饭锅、备用插座2个）3孔插座：3个（油烟机、备用插座2个）一开3孔10A插座：2个（小厨宝、微波炉）一开3孔16A插座：2个(电磁炉、烤箱)一开5孔插座：1个（七）阳台：单联开关：1个（阳台顶灯）5孔插座：1个（备用插座）（八）主卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（洗衣机和吹风机）一开三孔16A：1个（热水器）防水盒：2个(洗衣机和热水器，卫生间比较潮湿，用防水盒保护插座，比较安全)（九）次卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（吹风机）防水盒：1个(吹风机)（十）走廊双控开关：2个（走廊顶灯，如果走廊不长，一个普通单开就行）白板：10个注意事项：1、电话、网线插座后面的模块一般都是统一标准的，万一遇到特殊的，请注意看一下背后的模块。
最详细的家庭装修开关插座布置表
最详细的家庭装修开关插座布置表首先解释一下一些常见概念！1、多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
2、双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
3、夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
4、调光开关：可开关并可通过旋钮调节灯光强弱。
注意：不能与节能灯配合使用。
5、10A：满足家庭内普通电器用电限额。
6、16A：满足家庭内空调或其它大功率电器，注意：电器的插头规格。
7、插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
8、边框、面板：组装式开关插座，可以调换颜色，拆装方便。
9、空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
10、暗盒：安装于墙体内，走线前都要预埋。
11、146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
12、多功能插座：可以兼容老式的圆脚插头、方脚插头等等。
13、专用插座：英式方孔、欧式圆脚、美式电话插座、带接地插座等。
14、特殊开关：遥控开关、声光控开关、遥感开关等。
15、信息插座：指电话、电脑、电视插座。
因后端的接插模块正牌货市场价很高，所以都较贵。
16、宽频电视插座：(5-1000MHZ)适应个别小区高频有线电视信号。
17、TV-FM插座：功能与电视插座一样，多出的调频广播功能用的很少。
18、串接式电视插座：电视插座面板后带一路或多路电视信号分配器。
看下表：其次、插座、开关的高度如何确定？1、卧室■ 床头双控、在床头柜上、面离地、与插座持平700mm～800mm（一般距床头柜上100～150mm）。
■ 床头壁灯的安装高度为壁灯下口离地1.5m～1.7m为佳；床头壁灯挑出墙面的距离，大约为95～400mm。

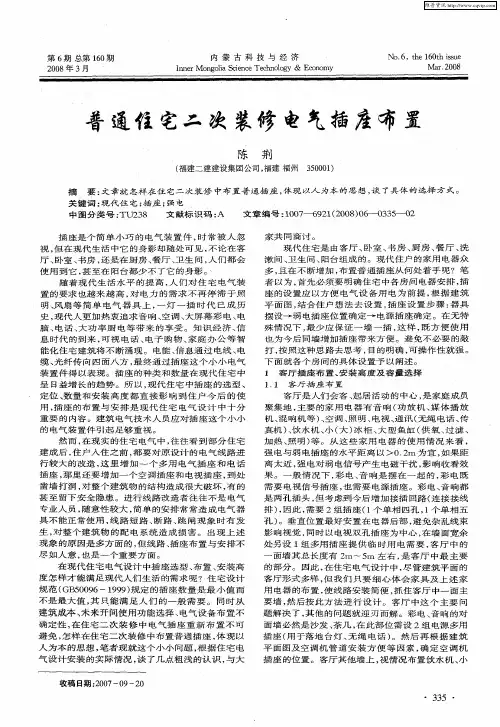

普通住宅二次装修电气插座布置
客 厅 是 人 们 会 客 、 居 活 动 的 中 心 ， 家 庭 成 员 起 是
聚集 地 ， 要 的家 用 电器 有 音 响 （ 放 机 、 体 播 放 主 功 媒 机 、 响机等 ）空调 、 明 、 视 、 讯 （ 绳 电话 、 混 、 照 电 通 无 传 真机 ）饮水 机 、 （ ） 柜 、 型鱼 缸 （ 氧 、 滤 、 、 小 大 冰 大 供 过 加热 、 明 ） 。从 这 些 家 用 电器 的使 用 情 况 来看 ， 照 等
维普资讯
第 ６期 总第 １０期 ６ ２０ ０ ８年 ３月
内 蒙 古 科 技 与 经 济
Ｉ ｎ ｒＭｏ ｇ ｌ ｃ ｅ ｃ ｎｅ ｎ ｏｉ Ｓ ｉｎ ｅＴｅ ｈ ｏｏ ｙ ＆ Ｅｃ ｎ ｍｙ ａ ｃ ｎ ｌｇ ｏｏ
Ｎｏ ６ ｈ ６ ｔ ｉ ｕ 。 ，ｔ ｅ１ ０ ｈ ｓ ｅ ｓ Ｍ ａ ．０ ８ ｒ２ ０
１ 客厅 插座布 置 、 装 高度 及容 量选择 安
１ １ 客 厅 插 座 布 置 ．
能 化住 宅 建筑将 不 断涌 现 。电能 、 息 通过 电线 、 信 电 缆 、 纤 传 向 四 面 八 方 ， 终 通 过 插 座 这 个 ／，Ｊ 电气 光 最 Ｊ／， 装 置 件 得 以 表 现 。插 座 的 种 类 和 数 量 在 现 代 住 宅 中
普 通住 宅二 次 装修 电气插 座布 置
陈 荆
（ 二建建设集 团公司 ， 福建 福建 福 州 ３００ ） ５０１
摘
要 ： 章就 怎样在 住 宅二 次装修 中布置 普通 插座 ， 现 以人 为本 的思想 ， 了具体 的选择 方 式。 文 体 谈
文 章 编 号 ：０ ７ －９ １ ２ ｏ ） １ ０ － ６ ２ （ｏ ８ ０ ）３ － ０ ３ ５－ ２ －
室内装修插座布置
??通常插座底边距地宜为300mm。
??挂壁空调插座底边高1900mm，电视机插座底边高650mm。
??脱排插座底边高2100mm，厨房插座底边高950mm，
??挂式消毒柜插座底边高1900mm，洗衣机插座底边高1000mm。
???3、区隔：电源线及插座与电视线及插座的水平间距不应小于500mm。
??32A--实际控制在3000W内，空调适用4匹，
??40A--实际控制在4500W内。
??总结：入户总空气开关60A，照明10A，空调插座40A，其它的全用25A。
???3、模块需求：
??门铃、报警、宽频电视、宽带1根线、电话2根线、
??电话线、电脑线尽量留2根，电话线也用电脑线代替。
???4、很多人并没有注意到，冰箱是需要配一个独立的低压开关的。

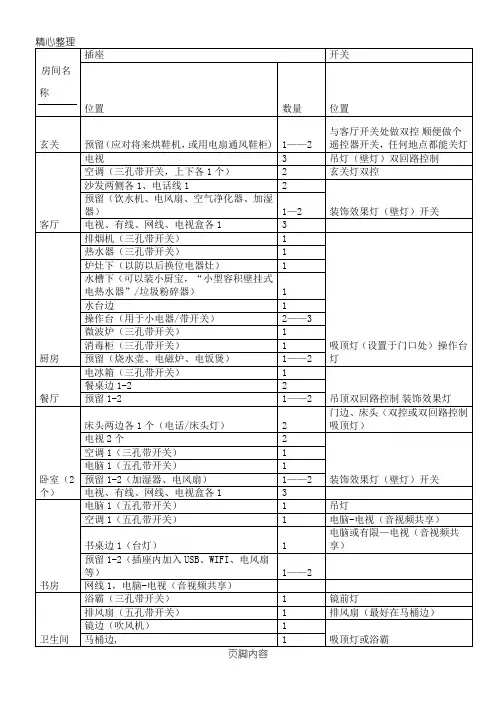

3
书房
电脑1（五孔带开关）
1
吊灯
空调1（五孔带开关）
1
电脑-电视（音视频共享）
书桌边1（台灯）
1
电脑或有限—电视（音视频共享）
预留1-2（插座内加入USB、WIFI、电风扇等）
1——2
网线1，电脑-电视（音视频共享）
卫生间
浴霸（三孔带开关）
1
镜前灯
排风扇（五孔带开关）
1
排风扇（最好在马桶边）
镜边（吹风机）
电视、有线、网线、电视盒各1
3
厨房
排烟机（三孔带开关）
1
吸顶灯（设置于门口处）
操作台灯
热水器（三孔带开关）
1
炉灶下（以防以后换位电器灶）
1
水槽下（可以装小厨宝，“小型容积壁挂式电热水器”/垃圾粉碎器）

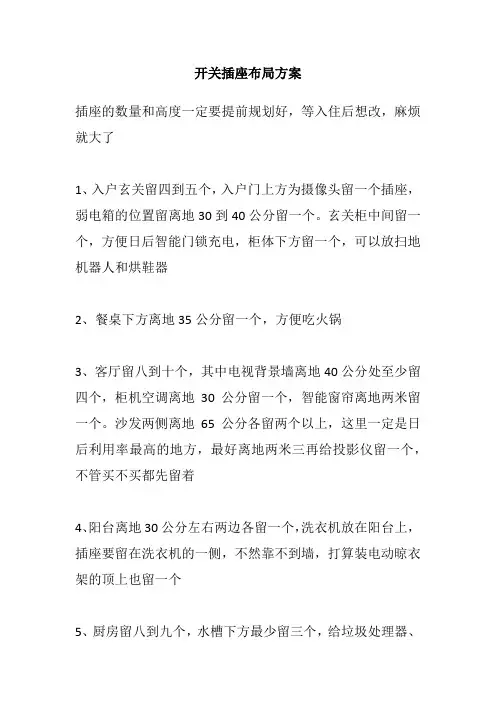

74、开关插座布局方案
开关插座布局方案
插座的数量和高度一定要提前规划好，等入住后想改，麻烦就大了
1、入户玄关留四到五个，入户门上方为摄像头留一个插座，弱电箱的位置留离地30到40公分留一个。
玄关柜中间留一个，方便日后智能门锁充电，柜体下方留一个，可以放扫地机器人和烘鞋器
2、餐桌下方离地35公分留一个，方便吃火锅
3、客厅留八到十个，其中电视背景墙离地40公分处至少留四个，柜机空调离地30公分留一个，智能窗帘离地两米留一个。
沙发两侧离地65公分各留两个以上，这里一定是日后利用率最高的地方，最好离地两米三再给投影仪留一个，不管买不买都先留着
4、阳台离地30公分左右两边各留一个，洗衣机放在阳台上，插座要留在洗衣机的一侧，不然靠不到墙，打算装电动晾衣架的顶上也留一个
5、厨房留八到九个，水槽下方最少留三个，给垃圾处理器、
小厨宝、净水器，台面上方能安排几个就安排几个，日后方便各种小家电使用
6、卫生间留三到五个，洗漱台离地1.3米留两个，吹风机、剃须刀还有电动牙刷都能用得到，智能马桶留一个40公分，马桶旁还要给手机充电留一个，你懂的
7、卧室留五到八个，床头两边离地65公分各留两个，小夜灯、加湿器、投影仪、手机充电都可以用。
床尾墙上离地30公分处留一个，夏天插个电风扇、电蚊香都能用得着，挂机空调离地两米二留一个
最后，记得收藏慢慢看，别到时候插座用时方恨少。
厨房插座布置
厨房插座布局安排在厨房装修中，困扰我们的不仅有防水防潮防火等问题，还有开关插座怎么设置，厨房要设置多少开关插座才合适这种看起来微不足道却直接关乎使用的细节问题。
下面小编为大家介绍厨房的插座多少个合适？怎样布置才合适？一起来了解下吧！厨房的插座多少个合适1、一般在厨房操作台上会安装三到四个五孔开关插座，供电饭煲、微波炉等小电器使用，操作距离地面的高度大概在1250~1300㎜。
2、厨房有冰箱的，记得在摆放冰箱的位置安装一个开关插座，距离地面的高度在500~1300㎜之间。
3、在安装抽油烟机的附近记得安装一个距地2150~2200㎜的开关插座。
4、有在厨房安装燃气热水器的朋友要注意了，插座高度一般为距地1800~2300㎜，距离旁边的水管20㎝左右。
厨房插座安装应注意的几点煤气灶周围切忌安装开关插座，如果真的没地方装只能装在煤气灶周围，也请注意做好防护措施；除了考虑给抽油烟机、冰箱、电饭煲这些用的上看得见的电器留上插座之外，还应在操作台位置预留1-2个插座，便于日后使用豆浆机、榨汁机等厨电时可使用。
许多人习惯两件电器使用同一插座，两个电器如果同时使用，需要的点流量较大，时间一长，加快墙体内的线路的老化速度，很容易出现危险。
因此，最好一件电器使用一个插座。
如果可以，建议大家在水槽下面也安装一两个插座，说不定哪天你就想给厨房安装个厨余垃圾粉碎机、净水器和洗碗机。
有些厨房的插座最好安装开关，以避免日后使用时总拔插头，非常不方便。
厨房插座怎样布置才合适？1、电饭煲的插座位置我们厨房的台面上最缺少不了的就是电饭煲了，只要做饭就肯定会用到。
这些电器的插座位置都会根据设计方案来规划安排，一般情况下，高度都在1米以上，最常见的是在1.1米至1.3米之间。
插座高度如果在这个范围内，不仅我们放插头的时候方便，而且一般榨汁机、电饼铛等其他厨房电器位置不会不够，当然了虽然说高度在1.1米到1.3米之内，但还是要注意把它们放置在同一水平线上，这样才能保持美观。
插座安装位置规则
插座安装位置规则：1、一般插座下沿当距地面0.3米，且安装在同一高度，相差不能超过5mm；2、客厅卧室每个墙面，两个插座间距离当不高于2.5米，墙角0.6米范围内，至少安装一个备用插座；3、洗衣机插座距地面1.2米至1.5米之间，最好选择带开关三极插座；4、电冰箱插座距地面0.3米或1.5米（根据冰箱位置而定），且宜选择单三极插座；5、分体式、挂壁空调插座宜根据出线管预留洞位置距地面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米处设置，柜式空调器电源插座宜在相应位置距地面0.3米处设置6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米高度，最好能为脱排管道所遮蔽；7、电热水器插座应在热水器右侧距地１．４ｍ～１．５ｍ安装，注意不要将插座设在电热器上方；8、露台插座距地当在1.4米以上，且尽可能避开阳光、雨水所及范围；9、厨房、卫生间、露台，插座安装当尽可能远离用水区域。
如靠近，当加配插座防溅盒。
台盆镜旁可设置电吹风和剃须用电源插座，离地1.5～1.6米为宜；10、近灶台上方处不得安装插座家庭改造中一般电器安装高度：1.抽油烟机：欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。
中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。
烟管不会挡住插座。
2.微波炉：一般距地面2000左右mm，放到微波炉上面的柜子里（需要把上面柜子的底板开一个50mmd的孔穿过插头），插上一般就不拔下来了，美观一些。
3.热水器：距地面左右，在热水器的下方偏左或偏右，不影响冷热水和煤气管为准。
4.消毒柜：吊在墙上的一般距地面左右，放到消毒柜上面的柜子里（需要把上面柜子的底板开一个50mmd的孔穿过插头），插上一般就不拔下来了，美观一些。
立式放在地柜里面的，距地面左右，在消毒柜后面，一般插上就不拔下来了。
需要在插座正上方1200左右位置加一个控制开关。
5.小厨宝：距地面左右,在水槽柜相邻的柜子里。
住宅室内精装修插座安装高度规范标准
1总则1.0.1住宅精装修插座分布标准化应贯彻执行国家的技术经济政策，做到安全实用、经济合理、模块化设计、标准化施工、整体美观。
1.0.2本规范适用于新建住宅商品房、旧房翻新改造装饰的室内电气设计，不适用于独栋别墅、联排别墅及村建民房电气设计。
1.0.3住宅精装修插座分布标准化应根据人体工程学原理，科学合理设置。
1.0.4住宅精装修插座分布标准化的安装要求，应与施工工艺标准相适应。
1.0.5住宅精装修插座分布标准化应采用便捷合理施工技术，达到降能效、节成本的要求。
1.0.6住宅电器设备应选择符合国家现行标准的产品。
严禁使用已被国家淘汰的产品。
1.0.7住宅精装修插座分布标准化除应符合本规范外，尚应符合国家现行有关标准的规定。
2、术语2.0.1 弱电箱网络、电话、多媒体等智能家居综合布线箱。
2.0.2 强电箱市政供电接到室内用于连接各插座、照明开关的配电箱体（住宅入户的开关箱）。
2.0.3 弱电设备指国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分。
交流36V以下，直流24V以下，例如24V直流控制电源、应急照明灯备用电源。
或指载有语音、图像、数据等信息的信息源，例如电话、电视、计算机的信息设施设备。
2.0.4 固定式设备一般在装修安装工程中预留位置固定安装不会移动的物体及设备。
2.0.5 移动式设备随时移动更换摆放位置的物体及设备。
3、进门区3.0.1 强弱电箱注意位置规避，避免出现交叉埋线。
3.0.2 没带强电插板的弱电箱应在弱电箱内设置强电插板，随着弱电设备的增多，单一插板已经不能满足使用要求，应选用带强电插座的弱电箱。
3.0.3 该位置电器设备常用的分类如下：固定式：进门感应小夜灯、弱电设备。
▲弱电箱正确的安装方式4、客厅AB区4.0.1 监控插板，因该插板不是家庭必装设备，需提前询知甲方是否需要安装，客厅摄像监控不单纯是防盗监控，该监控用于业主外出工作时，通过手机APP便于关爱家中老人小孩的摄像设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、终端面板安装注意
1、开关：底边距地宜为1300mm，不要装在门背后
空调的控制开关只能在电源端。
在线路上是不允许加的。
2、插座：多多宜善；大功率电器如电烤箱等用16A插座；
通常插座底边距地宜为300mm。
挂壁空调插座底边高1900mm，电视机插座底边高650mm。
脱排插座底边高2100mm，厨房插座底边高950mm，
挂式消毒柜插座底边高1900mm，洗衣机插座底边高1000mm。
3、区隔：电源线及插座与电视线及插座的水平间距不应小于500mm。
四、墙面开槽、挖暗盒孔注意事项
1、房屋内的承重墙是不允许开槽的。
带有保温层的墙体在开槽之后，很容易在表面造成开裂。
在地面开槽，更要小心不能破坏楼板，给楼下的住户造成麻烦。
插座或者开关很难紧靠墙角，那里通常都是钢筋水泥浇筑的，不能刨槽。
承重墙上如需安装暗盒，可以打掉批荡层,不能破坏内面钢筋结构。
2、各种电路，都应该分开开槽走线，相互间不破坏。
3、线槽应该横平竖直。
这是为了以后电路检修知道埋的电管位置。
4、吊灯自重3kg以上，先在顶板装后置埋件，再将灯具固定上。
严禁装在木楔木砖上。
五、电线穿线、接线
1、应该等到PVC管安装好后，再统一穿电线。
现在工人都是边穿电线边接管，很难保证以后电线可以顺利的更换。
2、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。
管内导线的总截面积不应超过管内径截面积的40％。
3、穿入配管导线的接头应设在接线盒内，线头要留有余量150毫米。
4、接线应该是先进行涮锡，然后再用胶布缠绕7圈，绝缘带包缠应均匀紧密。
5、管内穿线应分色。
火线红色，零线蓝色或黑色，接地线为黄相间双色线。
6、面向插座，上零下火或左零右火，接地为2.5平方的双色软线。
7、连接开关、螺口灯具时，应该相线先接开关。
8、有的装修公司不穿地线（用4分管，地线根本穿不进去），绝对危险。
对于金属外壳的电器来讲，一旦漏电，谁碰到谁就是地线。
9、电暖器安装不得使用普通插座，不得直接装在可燃构件上。
10、卫生间插座安装防溅盒。
11、在走线的位置作出标记。
开槽埋线后，封墙前，拍照片留证（特别是厨卫）。
完工后给出完整电路图，方便日后维修
六、插座数量的需求注意
1、门玄关：
电源插座1—2个，应对将来烘鞋机，或用电扇通风鞋柜。
门内侧欲留对讲器或门铃线口；门顶部欲留报警线口（烟感，红外报警线）。
开关：与客厅开关处双控，顺便遥控器开关
2、大客厅：
电话线、电脑线、对讲器或门铃线
电视的插座位置注意在电视机侧边，不是背后。
空调插座尽量移近将来的空调位置，免得看到过长的电源线不好看。
沙发边沿预留电话线口，电话旁预留插座以利于将来装子母机。
沙发周围插座共2个，对应饮水机、暖茶壶、落地灯等。
空气净化器、电风扇餐桌边缘或底下装2个电源接线口。
以对应电饭锅、火锅、取暖器。
3、厨房间：
在不同部位预留插座，一定要稍有富余。
电源接口距地不得低于50cm，避免因潮湿造成短路。
抽油烟机插座1个，放在抽油烟机围板两侧距地2.15米处。
冰箱处1个，放在冰箱左侧距地1.3米处，以对应冰箱或微波炉。
料理台处3个，以对应消毒柜、微波炉，电饭煲等。
水槽上方1个，以对应电热水箱
水槽下方1个，以对应将来的净水器
门框上方1个，对应将来煤气报警器
4、卫生间：
插座装防溅盒，装在不易受到水浸泡的部位，如电热水器上侧。
面盆附近留下2~3个插座以对应电吹风、电水壶等。
面盆下的橱柜里面留一个。
坐便器旁边1个，以对应将来取暖及以后装卫洗丽。
镜前灯：可以留个线头，也可以留插座。
电话插座一定选在坐便器左右，否则就没有安装意义了。
5、卧室：
床头柜上方要安装5孔插线板带开关。
电话插座要预留在床头柜的上方或侧方。
床头墙壁安装2个带开关插座，对应台灯、手机充电、笔记本、电热毯等。
梳妆台上方预留带开关的插座，以对应梳妆灯、吹风机等
6、书房：
写字台上方安装五孔插座、电脑插座、电话插座等。
书架处预留1个插座，以对应落地台灯、咖啡机等。
写字台下方预留插座1-2个，以备电脑配套设备电源用。
7、阳台：
插座2个，对应洗衣机、烘干机。
照明灯光应设在不影响晾衣物的墙壁上
开关应装在与阳台门相联的室内，不应安装在阳台内。
