潜水轴、混流泵招标技术要求(市政)
潜污泵招标要求
潜污泵招标要求一、概述潜污泵是一种用于排放或输送含有固体颗粒、液体或污水的设备，广泛应用于城市污水处理、工业废水处理、农田灌溉等领域。
本文旨在提供潜污泵招标的详细要求，以确保招标过程的公平性、透明度和有效性。
二、技术要求1. 性能参数：- 最大流量：500立方米/小时- 最大扬程：30米- 最大功率：30千瓦- 最大颗粒直径：50毫米- 进出口直径：100毫米2. 设备要求：- 泵体材质：不锈钢- 叶轮材质：耐磨合金- 密封方式：机械密封- 整机防护等级：IP68- 工作温度范围：0-40摄氏度- 电源电压：380伏特，50赫兹3. 其他要求：- 设备应具备自动保护功能，如过载保护、过热保护等。
- 设备应具备远程监控和故障报警功能。
- 设备应具备低噪音、低振动、高效率的特点。
- 设备应符合国家相关标准和法规要求。
三、质量要求1. 供应商应提供潜污泵的质量保证书，确保设备符合国家标准和技术要求。
2. 供应商应提供设备的性能测试报告，包括流量、扬程、功率等参数的测试结果。
3. 供应商应提供设备的检测报告，包括外观检查、材质检测、密封性能检测等。
四、交货要求1. 供应商应按照合同约定的交货期限交付设备。
2. 设备应包装完好，以确保在运输过程中不受损坏。
3. 供应商应提供设备的安装、调试和维护指南，以便用户能够正确使用和维护设备。
五、售后服务要求1. 供应商应提供设备的保修期限，并明确保修范围和保修责任。
2. 供应商应提供设备的维修和更换零件的服务，以确保设备的正常运行。
3. 供应商应提供设备的培训服务，包括操作、维护和安全注意事项等。
六、投标要求1. 供应商应提供企业资质证明，包括营业执照、组织机构代码证等。
2. 供应商应提供类似产品的成功案例，包括项目名称、合同金额、合作时间等。
3. 供应商应提供详细的报价单，包括设备价格、运输费用、安装费用等。
七、评标标准1. 技术指标得分占60%，包括性能参数、设备要求等。

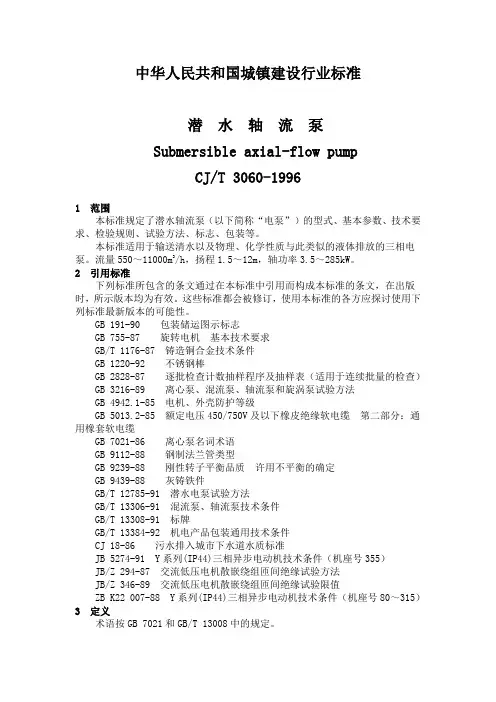

潜水轴流泵技术标准
中华人民共和国城镇建设行业标准潜水轴流泵Submersible axial-flow pumpCJ/T 3060-19961 范围本标准规定了潜水轴流泵（以下简称“电泵”）的型式、基本参数、技术要求、检验规则、试验方法、标志、包装等。
本标准适用于输送清水以及物理、化学性质与此类似的液体排放的三相电泵。
流量550～11000m3/h，扬程1.5～12m，轴功率3.5～285kW。
2 引用标准下列标准所包含的条文通过在本标准中引用而构成本标准的条文，在出版时，所示版本均为有效。
这些标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 191-90 包装储运图示标志GB 755-87 旋转电机基本技术要求GB/T 1176-87 铸造铜合金技术条件GB 1220-92 不锈钢棒GB 2828-87 逐批检查计数抽样程序及抽样表（适用于连续批量的检查）GB 3216-89 离心泵、混流泵、轴流泵和旋涡泵试验方法GB 4942.1-85 电机、外壳防护等级GB 5013.2-85 额定电压450/750V及以下橡皮绝缘软电缆第二部分：通用橡套软电缆GB 7021-86 离心泵名词术语GB 9112-88 钢制法兰管类型GB 9239-88 刚性转子平衡品质许用不平衡的确定GB 9439-88 灰铸铁件GB/T 12785-91 潜水电泵试验方法GB/T 13306-91 混流泵、轴流泵技术条件GB/T 13308-91 标牌GB/T 13384-92 机电产品包装通用技术条件CJ 18-86 污水排入城市下水道水质标准JB 5274-91 Y系列(IP44)三相异步电动机技术条件（机座号355）JB/Z 294-87 交流低压电机散嵌绕组匝间绝缘试验方法JB/Z 346-89 交流低压电机散嵌绕组匝间绝缘试验限值ZB K22 007-88 Y系列(IP44)三相异步电动机技术条件（机座号80～315）3 定义术语按GB 7021和GB/T 13008中的规定。
潜污泵招标要求
潜污泵招标要求引言概述：潜污泵是一种用于排水、污水处理等工程中的重要设备。
在进行潜污泵的招标过程中，制定明确的招标要求是至关重要的。
本文将详细介绍潜污泵招标的五个方面要求，包括产品规格、技术指标、质量保证、售后服务和价格要求。
一、产品规格1.1 泵的类型和型号：明确所需潜污泵的类型和型号，包括自吸式、非自吸式、单级、多级等。
根据工程要求，选择适合的泵型。
1.2 流量和扬程：明确所需潜污泵的流量和扬程要求，包括最大流量、最大扬程和额定流量等。
确保泵能满足工程需求。
1.3 材质和防腐要求：根据工程环境，明确潜污泵的材质要求，如泵体材质、叶轮材质等，并提出防腐要求，以确保泵的使用寿命和性能。
二、技术指标2.1 效率和功率：明确潜污泵的效率和功率要求，包括额定效率、最大效率和额定功率等。
确保泵的工作效率和能耗符合要求。
2.2 启动方式和控制方式：明确潜污泵的启动方式，如手动、自动或者远程控制等，并提出相应的控制方式要求，如液位控制、压力控制等。
2.3 噪音和振动：提出潜污泵在工作状态下的噪音和振动限制要求，以确保泵的使用不会对周围环境和设备造成干扰。
三、质量保证3.1 产品认证：要求潜污泵符合相关的国家或者行业标准，并具有相应的产品认证，如ISO9001质量管理体系认证等。
3.2 材料检测和质量控制：要求潜污泵的材料进行严格的检测，确保符合相关标准，并要求供应商提供相应的质量控制措施和报告。
3.3 产品寿命和维修保养：要求潜污泵具有较长的使用寿命，并提供相应的维修保养手册和建议，以确保泵的可靠性和稳定性。
四、售后服务4.1 售后服务承诺：要求供应商提供潜污泵的售后服务承诺，包括产品质量保证期、维修响应时间等。
4.2 售后服务网络：要求供应商具有完善的售后服务网络，包括服务站点的分布、维修人员的数量和技术水平等。
4.3 售后技术支持：要求供应商提供潜污泵的技术支持，包括故障排除、维修指导等，以确保泵的正常运行和维护。

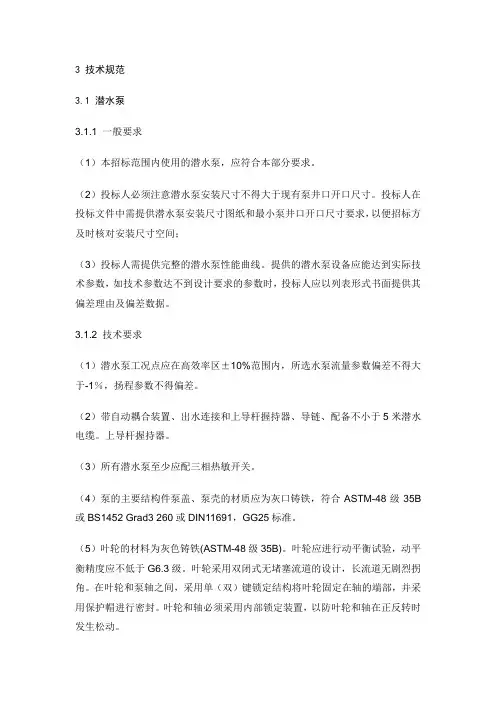

潜水泵技术要求文件-beida
3 技术规范3.1 潜水泵3.1.1 一般要求（1）本招标范围内使用的潜水泵，应符合本部分要求。
（2）投标人必须注意潜水泵安装尺寸不得大于现有泵井口开口尺寸。
投标人在投标文件中需提供潜水泵安装尺寸图纸和最小泵井口开口尺寸要求，以便招标方及时核对安装尺寸空间；（3）投标人需提供完整的潜水泵性能曲线。
提供的潜水泵设备应能达到实际技术参数，如技术参数达不到设计要求的参数时，投标人应以列表形式书面提供其偏差理由及偏差数据。
3.1.2 技术要求（1）潜水泵工况点应在高效率区±10%范围内，所选水泵流量参数偏差不得大于-1％，扬程参数不得偏差。
（2）带自动耦合装置、出水连接和上导杆握持器、导链、配备不小于5米潜水电缆。
上导杆握持器。
（3）所有潜水泵至少应配三相热敏开关。
（4）泵的主要结构件泵盖、泵壳的材质应为灰口铸铁，符合ASTM-48级35B 或BS1452 Grad3 260或DIN11691，GG25标准。
（5）叶轮的材料为灰色铸铁(ASTM-48级35B)。
叶轮应进行动平衡试验，动平衡精度应不低于G6.3级。
叶轮采用双闭式无堵塞流道的设计，长流道无剧烈拐角。
在叶轮和泵轴之间，采用单（双）键锁定结构将叶轮固定在轴的端部，并采用保护帽进行密封。
叶轮和轴必须采用内部锁定装置，以防叶轮和轴在正反转时发生松动。
（6）泵与电机应为一根共同轴，不允许设置联轴器，能承受正常工作、启动、停止时出现的最大扭矩。
泵轴与泵送的介质在构造上应设计成完全分开。
（7）轴承应具有足够的承载能力，以承受任何工况下的轴向和径向的载荷，并与输送介质完全分开。
泵轴应该在自备油脂润滑的轴承上旋转，轴承应为耐磨、油脂润滑轴承。
轴承的使用寿命应不低于100000小时，应采用世界知名品牌的轴承。
（8）为了抵抗气蚀和磨损，且在泵壳和叶轮间能有效密封，保证泵高效工作上，必须安装耐磨环。
耐磨环应为不锈钢制作，并应可靠地紧固在泵壳上，在正常的运行条件下或泵逆向运转时都不会发生松动。
潜水轴流泵设备采购招标文件
1、总则本技术文件内容包括潜水轴流泵水泵、电动机和其他辅助机械与电器设备，附件和配件的设计、制造、工作试验、运输和交货所要求的工作，还包括供方安装指导人员的技术指导和现场试验的协助等。
1。
1 工作内容本规范所包含的工作包括下述几个主要方面:（1）潜水轴流泵水泵、电动机产品的设计、制造、出厂前的试验、包装、运输、交货、安装指导、调试和售后服务工作。
(2)投标书必须有整套设备和主要部件的生产产地证明.（3）投标者应对标书中的图纸、现场条件等方面做全面核实。
(4）投标者必须对招标书中的要求做出逐项实质性应答。
主要性指标都必须列入招标书的技术特性表。
任何偏差都必须列入招标书的技术偏差表，中标后卖方在合同谈判中提出的任何偏差都不得超越此偏差表中已被买方确认的条款。
1.2 主设备清单本条款规范包括招标书中的主设备（列表如下）设备名称设备编号性能规格备注潜水轴流泵（配套潜水电动机）*＊＊＊＊最高扬程Hmax= m设计扬程Hr= m设计流量Q= m3/s额定转速 n= r/min水泵效率＆eta;= ％*台清单上的内容应看作对技术规定中要求提供的设备范围一个大致的概况。
设备供货的要求、内容以及供货界面应符合标书的规定。
2、总体要求2.1 泵站概况及设计参数**＊**经济技术开发区雨水泵站位于＊**＊*。
设计排流量为＊＊＊m3/s。
站内设4台潜水轴流电泵，装机容量为＊*＊*KW.泵站为露天布置,出水方式为半敞开式出水池，将雨水从园区管网末端抽排到漕运明渠。
4台水泵采用钢制井筒式安装。
泵站设计参数如下表：（一）外江水位最高水位（P=5%）设计水位（P=33。
3％）（二）内河水位设计水位(三）抽排流量设计流量（四）扬程最大扬程设计扬程2。
2 交货周期与现场电力供应（1)设备加工周期及交货日期为设备生产周期2个月之内，要求泵站机组最迟交货日期在招标后招标方根据中标单位所报的生产周期和土建施工情况书面通知中标单位。
（2）现场电力供应供电电源由单回10KV供电线路引入，10KV进线侧采用单母线接线,0。
水泵招标技术要求
⽔泵招标技术要求设备及材料技术规格书（泵类）本节涉及本⼯程所需的各类设备采购技术要求，包括设计、制造、供货、⼯⼚试验及竣⼯验收等。
所有提供的设备应是已建⽴信誉的制造商的产品，制造商应证明其产品已具有成功运⾏⾄少三年以上的经验，并应负有确保设备质量的不可推卸的责任，在安装、调试、检验时，派遣代表参加并指导，发现质量问题，代表必须负责处理⾄业主满意为⽌。
1.1 参照标准本章技术规定中将应⽤下列标准，但不限于此：GB3216－89 离⼼泵、混流泵、轴流泵和旋涡泵试验⽅法GB/T3214－91 ⽔泵流量的测定⽅法GB700－88 普通碳素结构钢技术条件GB3077－82 合⾦钢技术规范GB/T6680.1－93 泵⽤灰铸铁GB7021－86 离⼼泵名称术语GB5662－85 轴向吸⼊离⼼泵标记，性能和尺⼨JB/TQ366－84 泵⽤铸钢件技术条件GB10889－89 泵的振动测量与评价⽅法JB10890－89 泵的噪声测量与评价⽅法GB/T13007－91 离⼼泵效率1.2 设计资料和铭牌（1）供货商应所提交主泵图纸和资料，应有如下各项（但不限与此），并应提供⼯程师为了解设备所需的其它任何图纸。
·表⽰各部件装配的泵的详细剖视图，并包括零部件与材料规格。
·尺⼨完善的泵安装布置总图，包括平⾯图及剖⾯图，并表⽰安装和维修的最⼩间隙。
·表⽰泵基础要求的详细尺⼨图，指出泵所施加的静、动荷载，地脚螺栓的预留孔、预埋件和开孔等。
·⽔泵总扬程、功率、效率等详细资料。
·设备的操作维修指南及备件图纸。
（2）铭牌每只泵上都有⼀块⾦属制的铭牌，铭牌上需注明下列内容：（a）标号（b）尺⼨，型号（c）设计流量和总⽔头（⽔泵）（d）额定输出和满负载电流（电机）（e）泵壳上要有箭头指⽰⽔泵的旋转⽅向。
1.3 离⼼泵（1）1号泵站⼤泵的特性要求a. ⽔泵型式：单级双吸离⼼泵b. 设计流量（T/h）：500c. 设计扬程（m）：39d. ⽔泵效率(％)：80%以上e. 转速(r/min)：1480f. 数量(台)：3台g. 输送介质：清⽔h. 配套电机：Y280S-4（2）1号泵站⼩泵的特性要求a. ⽔泵型式：单级双吸离⼼泵b. 设计流量（T/h）：240c. 设计扬程（m）：39d. ⽔泵效率(％)：80%以上e. 转速(r/min)：2960f. 数量(台)：1台g. 输送介质：清⽔h. 配套电机：Y200L2-2（3）2号泵站200S42泵的特性要求a. ⽔泵型式：卧式离⼼泵b. 设计流量（T/h）：280c. 设计扬程（m）：45d. ⽔泵效率(％)：80%以上e. 转速(r/min)：2950f. 数量(台)：4台g. 输送介质：清⽔h. 配套电机：Y280S-4（4）泵的⽔⼒特性a. 泵的汽蚀余量(NPSH)泵的临界汽蚀余量应不⼤于GB/T13006“离⼼泵、混流泵、轴流泵汽蚀余量图”图2的规定。
水泵招标技术要求
设备及材料技术规格书（泵类）本节涉及本工程所需的各类设备采购技术要求，包括设计、制造、供货、工厂试验及竣工验收等。
所有提供的设备应是已建立信誉的制造商的产品，制造商应证明其产品已具有成功运行至少三年以上的经验，并应负有确保设备质量的不可推卸的责任，在安装、调试、检验时，派遣代表参加并指导，发现质量问题，代表必须负责处理至业主满意为止。
1.1 参照标准本章技术规定中将应用下列标准，但不限于此：GB3216－89 离心泵、混流泵、轴流泵和旋涡泵试验方法GB/T3214－91 水泵流量的测定方法GB700－88 普通碳素结构钢技术条件GB3077－82 合金钢技术规范GB/T6680.1－93 泵用灰铸铁GB7021－86 离心泵名称术语GB5662－85 轴向吸入离心泵标记，性能和尺寸JB/TQ366－84 泵用铸钢件技术条件GB10889－89 泵的振动测量与评价方法JB10890－89 泵的噪声测量与评价方法GB/T13007－91 离心泵效率1.2 设计资料和铭牌（1）供货商应所提交主泵图纸和资料，应有如下各项（但不限与此），并应提供工程师为了解设备所需的其它任何图纸。
·表示各部件装配的泵的详细剖视图，并包括零部件与材料规格。
·尺寸完善的泵安装布置总图，包括平面图及剖面图，并表示安装和维修的最小间隙。
·表示泵基础要求的详细尺寸图，指出泵所施加的静、动荷载，地脚螺栓的预留孔、预埋件和开孔等。
·水泵总扬程、功率、效率等详细资料。
·设备的操作维修指南及备件图纸。
（2）铭牌每只泵上都有一块金属制的铭牌，铭牌上需注明下列内容：（a）标号（b）尺寸，型号（c）设计流量和总水头（水泵）（d）额定输出和满负载电流（电机）（e）泵壳上要有箭头指示水泵的旋转方向。
1.3 离心泵（1）1号泵站大泵的特性要求a. 水泵型式：单级双吸离心泵b. 设计流量（T/h）：500c. 设计扬程（m）：39d. 水泵效率(％)：80%以上e. 转速(r/min)：1480f. 数量(台)：3台g. 输送介质：清水h. 配套电机：Y280S-4（2）1号泵站小泵的特性要求a. 水泵型式：单级双吸离心泵b. 设计流量（T/h）：240c. 设计扬程（m）：39d. 水泵效率(％)：80%以上e. 转速(r/min)：2960f. 数量(台)：1台g. 输送介质：清水h. 配套电机：Y200L2-2（3）2号泵站200S42泵的特性要求a. 水泵型式：卧式离心泵b. 设计流量（T/h）：280c. 设计扬程（m）：45d. 水泵效率(％)：80%以上e. 转速(r/min)：2950f. 数量(台)：4台g. 输送介质：清水h. 配套电机：Y280S-4（4）泵的水力特性a. 泵的汽蚀余量(NPSH)泵的临界汽蚀余量应不大于GB/T13006“离心泵、混流泵、轴流泵汽蚀余量图”图2的规定。
（完整版）水泵招标技术要求1
（完整版）水泵招标技术要求1水泵招标技术方案一.资质要求1.营业执照经营范围：应有变频供水设备、消防供水设备和排污泵的生产销售等项目。
2.资金要求：要求不小于200万元人民币。
3.生产规模或每月供应量：要求单月不小于100万元人民币的供货能力。
4.检测报告：需提供有效期内部（省）级或以上检测部门出具的产品质量检验报告。
5.质量认证：应通过ISO9000质量认证。
二.招标内容本次招标包括变频供水设备、消防供水设备和潜污泵。
具体内容详见材料部提供的材料清单，同时按材料部提供的材料招标报价表进行报价，以最低综合评标总价确定中标单位。
三.技术要求1.变频供水设备1)变频供水设备（以下简称整机）包括气压罐、水泵（含电机）、控制柜（含变频器、可编程控制器及其他元器件）、压力传感器、支座等部分组成。
整机应高效节能、运行安全可靠、管理方便、供水压力稳定、流量连续可调。
整机性能参数符合设计要求。
整机配套使用的部件、材料均应选用国家标准（行业标准）的产品。
2)水泵采用多级立式泵（DL型），除部分小流量、高扬程水泵可采用高速电机外，其余均应为低速电机。
3)除易损件可在正常使用寿命期间更换外，整机使用寿命不低于12年。
投标人应提供整机的使用寿命、平均无故障时间、平均故障恢复时间、主要零部件和易损件的使用寿命的说明。
4)整机内部和构件表面应作防锈和防腐处理，处理方法和要求应符合国家及行业相关标准规定。
5)整机表面应无明显的划伤、锈斑和压痕，表面整洁、美观光滑、喷涂层均匀，色调一致，无流痕、气泡和剥落。
6)水泵的运转应平稳、自如、无卡阻现象。
7)水泵的震动值、噪声级以及安全性能的要求应符合国家及行业相关标准规定。
8)电机选用国内名优产品，应能适应变频器的变频控制要求，且电机转子内应有热敏电阻传感器。
电机防护等级IP54，绝缘等级F级。
9)轴承选用进口精密轴承，泵轴选用1Cr18Ni9Ti或45#钢，叶轮选用ZCuSn10P1或铸钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提升部件超载试验
9.6
电机绝缘试验
9.7
机械密封试验
9.8
整机密封试验
9.9
水泵流量、扬程、效率、噪声等性能参数
测定试验
9.10
电机主要参数测定
十
运行调试：进行各种检验以检测潜水轴流泵符合技术要求
四
安装环境和条件
安装地：集水池内
环境温度：-25～500C
介质温度：0～400C
介质含砂量（重量比）：不大于0.1%
PH值：5～10
工作制：24h/d或间歇
安装方式：混凝土井筒式
供电电源：380V/3Ph/50Hz
防护等级：IP68
绝缘等级：F
轴承温升：≤800C
噪音：≤70dBA
五
设备要求
5.1
水泵垂直混凝土井筒式安装，无堵塞、防缠绕潜水轴流泵，潜水电机与泵体为直连的立式安装结构
序号
技术要求
带*为保障项目
备
注
一
主要性能参数
设备名称：潜水轴/混流泵
1.1
主要技术参数：
Q=2.5m3/s,H=6.5m,N=280kw
效率:≥80%
二
供货内容
2.1
装配完整的潜水轴流泵
2.2
配套的软启动一控一的控制柜
2.3
砼井筒式安装配套的预埋件出水管、穿墙
管及出水拍门及井筒封闭盖板
2.4
刚性固定提梁
5.11.2
电机要有足够的功率储备，以保证水泵在其整个性能曲线范围内运行时不过载，不发生汽蚀现象，无异常噪声和震动，能稳
定运行。电机采用真空压力浸漆工艺制作。
5.11.3
电机必须能够承受长期负荷运行，允许每小时启动至少12次而对电机不应产生任何影响。
5.11.4
电机应能适应连续泵送温度最高为400C
*
5.10
辅助密封
5.10.1
所有辅助密封均应采用一次密封，不得采用任何形式的二次密封。
5.11
电机
5.11.1
适合长期水下运行的鼠笼感应异步电动机，
*
转子和定子装在完全密封内充空气的防水壳内。电机带有冷却系统。电机防护等级IP68，绝缘等级为F级，电机应适合380V/3Ph/50Hz电源，噪音小于70dB(A)
5.8.3
轴承选用世界知名品牌的优质轴承，进口
SKF、NSK，国产哈、瓦、洛。
*
5.9
轴的密封
5Байду номын сангаас9.1
每台泵都必须装有串联的两道机械密封，且互相独立。两道机械密封之间必须设计有油室，内充对环境无毒、无害的石蜡油润滑，冷却密封，保证机械密封的使用寿命30000小时以上。所有机械密封必须选用知名品牌产品博格曼品牌。
5.4
能承受回流水引起的反转，在扬程范围内应稳定运行，高效低维护成本、高可靠性和无堵塞。
5.5
泵体
5.5.1
泵体应有足够厚度，以承受连续时的最大压力
5.6
叶轮
5.6.1
叶轮须为高效轴流泵叶轮，叶片均匀布置
可调，叶轮与轴之间牢固锁定及传递扭矩。
5.7
轴
5.7.1
泵与电机连接的轴为连续无间断的整体,与泵送介质完全隔开，能承受正常工作、启动、停机进出现的最大扭矩。
2.5
刚性电缆或刚性电缆固定器
2.6
不锈钢户外型电缆接线端子箱
2.7
每台潜水轴流泵的水下电缆12米
2.8
电气专用保护元器件：渗漏保护、过热保护、湿度保护、低液位保护、防凝露保护、
综合保护继电器等。
2.9
所有连接附件、固定件和地脚螺栓等
2.10
专用工具
2.11
易损件的配备（可供3年正常运行）
三
资料提交：合格证、检测报告
的外部涂丙烯酸喷涂底漆及聚脂面漆保护。
6.3
叶轮：采用不锈钢(1Crl8Ni9Ti)或更优材质
*
6.4
主轴：2Cr13不锈钢更优材质
6.5
轴承：世界知名品牌的优质轴承，如SKF优质轴承
6.6
刚性固定提梁：AISI316不锈钢或更优材质
6.7
机械密封：耐腐蚀碳化钨/碳化硅或更优材质
*
6.8
紧固件：AISI316不锈钢或更优材质
的介质，并且定子绕组的平均温升不超过
800C，缠绕电机的铜线耐温必须大于180
度
5.12
电缆和电缆密封
5.12.1
电机应配有控制和动力水下电缆，绝缘等级F级、B级温升。即使电缆损坏且电机仍在水下，仍不允许水和湿气进入电机。电缆在井筒内刚性固定。电缆出线设置树脂密封结构防漏。
5.13
电机温升保护：定子、轴承、机封油室
九
工厂检验:
9.1
供方在制造过程与制造之后进行检验，对铸件进行试件化学分析，提供轴机械密封
及耐磨环材料的试验证明，附检测报告
水泵试验：泵性能试验、泵固体通过能力
试验、静水压力试验,
9.2
各主要部件的几何尺寸、型线、加工精度、
表面粗糙度及其互换性检验和试验
9.3
水泵叶轮、电动机转子动平衡试验
9.4
压力密封试验
5.2
刚性固定提梁，检修方便。
5.3
能够在5m水下持续运行，首次故障时间不小于10000小时，主要部件累计运行至少20000小时，轴承运行20000小时。通过固体颗粒大于80mm，以及长纤维类物质。噪音小于70dBA，振动满足ISO10816-3.4区、B级的要求。叶轮及转子部件做静、动平衡试验，精度应达到ISO1940 G6.3级要求。
6.9
穿墙管和拍门：灰口铸铁
6.10
数显水位：超声波，品牌为妙生力或E+H
七
设备防腐处理
7.1
全部材料应适用于污水的腐蚀环境，未经保护或非防腐性材料应进行防腐处理。
八
备品备件及专用工具
8.1.1
每座泵站应提供用于潜水轴流泵安装及运行、维护的专用工具2套
8.1.2
易损件的部件应提供在质保期满后满足3
年运行使用需求的备品、备件。
*
5.8
轴承
5.8.1
泵轴在永久油脂润滑的轴承里转动。能承受所有轴向径向力，上轴承是一个向心滚珠轴承，下轴承为推力轴承承担轴向力和向心滚珠轴承承径向力，轴承与介质完全隔开，轴承的最小工作寿命为30000小时
5.8.2
上、下轴承应装有一个热敏探测器以监控轴承温度。如果温度提高超过预定值，探测器就会报警并停泵。
5.14
配套的软启动控制柜
5.14.1
ABB软启动器：瑞典原装进口、PSTB系列
或施耐德
*
六
主要材料要求
6.1
电机外壳、泵壳：灰口铸铁ASTM-48级35B（DIN1691，GG25）
6.2
泵体材料应为高强度、高质量的灰口铸铁无铸造缺陷，流道光洁无堵塞。与介质接触紧固件应由AISI316不锈钢制成。除不锈钢外的与泵送介质接触的金属表面和泵
