四轮定位仪的使用

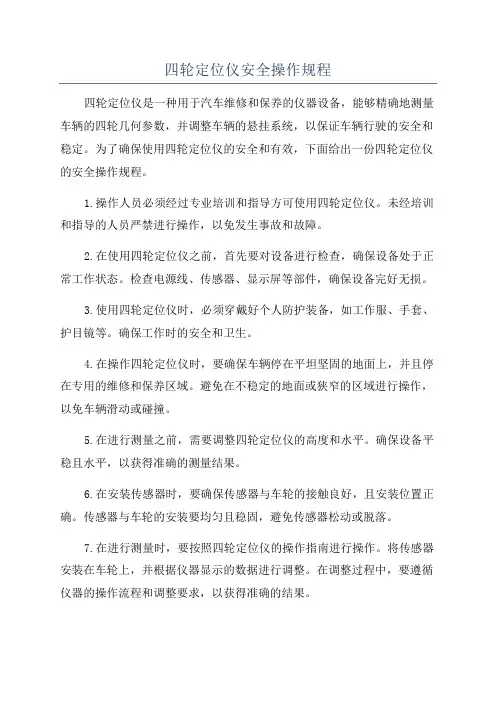

四轮定位仪安全操作规程
四轮定位仪安全操作规程四轮定位仪是一种用于汽车维修和保养的仪器设备，能够精确地测量车辆的四轮几何参数，并调整车辆的悬挂系统，以保证车辆行驶的安全和稳定。
为了确保使用四轮定位仪的安全和有效，下面给出一份四轮定位仪的安全操作规程。
1.操作人员必须经过专业培训和指导方可使用四轮定位仪。
未经培训和指导的人员严禁进行操作，以免发生事故和故障。
2.在使用四轮定位仪之前，首先要对设备进行检查，确保设备处于正常工作状态。
检查电源线、传感器、显示屏等部件，确保设备完好无损。
3.使用四轮定位仪时，必须穿戴好个人防护装备，如工作服、手套、护目镜等。
确保工作时的安全和卫生。
4.在操作四轮定位仪时，要确保车辆停在平坦坚固的地面上，并且停在专用的维修和保养区域。
避免在不稳定的地面或狭窄的区域进行操作，以免车辆滑动或碰撞。
5.在进行测量之前，需要调整四轮定位仪的高度和水平。
确保设备平稳且水平，以获得准确的测量结果。
6.在安装传感器时，要确保传感器与车轮的接触良好，且安装位置正确。
传感器与车轮的安装要均匀且稳固，避免传感器松动或脱落。
7.在进行测量时，要按照四轮定位仪的操作指南进行操作。
将传感器安装在车轮上，并根据仪器显示的数据进行调整。
在调整过程中，要遵循仪器的操作流程和调整要求，以获得准确的结果。
8.在调整悬挂系统时，要谨慎操作。
根据仪器显示的偏差值，逐步调整悬挂系统的参数，使车辆达到标准的四轮几何参数。
调整过程中要注意悬挂系统的锁紧和固定，避免调整不当导致车辆不稳定。
9.在操作四轮定位仪时，要注意安全距离和安全区域。
操作人员要远离旋转的车轮和运动的车辆，以免发生意外伤害。
操作区域应该有明确的标识和警示，确保他人不会进入操作区域。
10.在完成测量和调整后，要及时关闭四轮定位仪的电源，将传感器从车轮上卸下，并妥善保管设备和配件。
设备的存放要干燥、通风，并避免阳光直射。
通过遵守以上的四轮定位仪安全操作规程，能够确保四轮定位仪的安全和有效的使用。
四轮定位仪器操作方法
四轮定位仪器操作方法四轮定位仪器是用于判断车辆车轮角度和位置是否正常的设备。
它通过测量车辆四个轮子的定位参数，包括前后轮驱动轴、转向轮的定位参数，以及车轮距、前后轮差距等参数，来判断车辆的悬挂系统是否调整正确，是否需要进行调整。
以下是四轮定位仪器的操作方法：1、准备工作：首先，将四轮定位仪器放置在水平地面上，确保仪器的水平度。
然后，连接仪器的电源和计算机，并确保电源和数据线的连接正确。
2、安装车辆：将待测车辆停放在平坦的地面上，打开车门，确认车辆内部没有额外的负载。
然后，根据四轮定位仪器的使用说明，将仪器的探测器装置安装在车轮上，确保装置与车轮接触牢固。
3、仪器校准：在使用四轮定位仪器之前，需要进行仪器的校准工作。
通常情况下，仪器会提供校准程序，按照校准程序进行操作即可完成校准。
校准主要包括对仪器的摄像头、传感器、标定板等进行校准，确保测量结果准确可靠。
4、测量过程：校准完成后，即可进行测量。
首先，选择适当的测量模式，如前后轮、车轮距、前后轮差距等。
然后，根据测量模式，将仪器的探测器放置在相应的车轮上。
5、进行测量：在测量过程中，操作人员需根据仪器的提示，将车辆驶离仪器的视野，然后根据仪器显示的标准动作，将车辆重新停回。
通过重复这个过程，仪器会自动测量出车轮的定位参数。
6、读取和分析结果：在测量完成后，仪器会自动生成测量结果的报告。
这个报告会显示车轮的各项定位参数，如前后轮角度、车轮距、前后轮差距等。
操作人员需要仔细阅读报告，判断车辆的定位参数是否在设计范围内，如果不在范围内，则需要进行调整。
7、调整车辆：根据测量结果，如果发现车辆的定位参数不正常，就需要进行调整。
调整车辆的方法根据具体情况而定，需要根据车辆的悬挂结构和调整要求，逐一调整车辆的前后轮角度、车轮距、前后轮差距等参数，使其满足设计要求。
8、重新测量：调整完成后，需要再次使用四轮定位仪器对车辆进行测量，以确认调整结果是否满足要求。
如果测量结果正常，则表示调整成功；如果测量结果依然不正常，则需要重新调整车辆，直到结果满足要求。
四轮定位仪的操作
四轮定位仪的操作
四轮定位仪是用于检测车辆四个轮胎参数的一种专业设备。
在使用四轮定位仪时，需
要注意以下操作：
1.车辆进场：将车辆开入四轮定位仪测量平台上，确保车辆轮胎与测量平台接触完全，调整好位置，将车辆稳定下来。
2.设备连接：将四轮定位仪的设备连接好，确保各个控制器和传感器的连接良好，防
止发生数据传输错误。
3.测量参数：打开设备的软件系统，进行车辆四个轮胎参数的测量，包括前后轮偏角、前后轮张角、前后轮踏板、前后轮外倾角、前后轮内倾角等参数。
每次测量之前需要先对
设备进行静态校准。
4.调整调整：根据车辆参数测量结果，进行调整，达到车辆最佳行驶状态，可以根据
每个车辆的具体需求进行调整，并单独对每个轮胎进行调整。
5.测定车辆路试：进行路试前需要测定车辆的前后轮动态参数、行驶稳定性和车辆悬
挂系统状况，以期达到安全和舒适的行驶状态。
路试时，根据各项参数指标来判断车辆的
行驶是否正常。
6.保养与维护：在使用结束后，需要对设备进行维护与保养，包括除尘、清洗各部机
械结构、处理设备电路问题，及时更换设备传感器、元件等，以确保设备的正常工作。
总之，使用四轮定位仪的关键在于专业操作和细致的调整，只有经过正确调整和操作，才能达到检测车辆的目的。
同时，进行车辆四轮定位测量时，也要根据不同车型的不同参
数进行适当调整。
四轮胎定位仪操作规程
四轮胎定位仪操作规程四轮定位仪是汽车维修与保养中必备的设备之一，对于此设备的操作需要在专业人员的指导下进行，以确保车辆定位的准确性和安全性。
本文主要介绍四轮胎定位仪的操作规程，从设备安装、操作流程、数据读取等多个方面进行详细阐述。
一、设备安装1.选择平整、硬度较高的地面进行安装，确保设备的稳定性。
2.检查设备包装箱及器材是否齐全、完好，避免安装时出现问题。
3.安装设备时，需要用水平器等工具检测设备水平度。
在保证设备平整的前提下，可以根据需要调整设备高度。
4.安装完成后，进行设备调试，检查设备操作是否正常，各部件是否紧固。
二、操作流程1.准备工作：将车辆停放在平整地面上，关闭发动机，将车辆中央对齐，保证车辆四个轮胎与地面垂直。
2.设备校准：进行设备校准，确保设备读取数据的准确性。
3.安装传感器：根据车辆类型和轮胎数量，选取相应的传感器，并按照说明书安装在车轮上。
4.车辆定位：将传感器读取器置于车辆中央位置，并按照说明书设置适当的参数。
根据设备提示，按照顺序将传感器对准各个轮胎，并确保传感器与车轮保持一定距离。
5.数据读取：将传感器读取器插入车辆OBD插座，按照设备说明书操作读取车辆数据。
6.数据分析：将读取的车辆数据与设备标准值进行比对，得出车辆轮胎、悬挂系统等维度的数据偏差值。
7.校正：根据数据偏差值，对车辆进行调整和校正，将车辆参数调整到设备标准值范围内。
8.测试：校正完成后，再次使用设备对车辆进行测试，确保车辆操作准确，安全。
三、数据读取1.倒车时应注意安全，慢速行驶，并注意周围行人和车辆。
2.按照设备说明书操作读取车辆数据，勿随意更改设备设置。
3.数据需要按照设备要求进行保存、查阅，确保数据的完整性和安全性。
四、操作注意事项1.设备操作前，需要检查设备电源是否正常。
2.传感器需要按照要求安装，勿随意更换或调整。
3.设备操作期间，保持车辆静止，并在安装传感器时注意车轮位置和传感器的对齐。
4.使用设备前，需要清理车轮并检查轮胎磨损情况，确保车轮的状态良好。
四轮定位仪的使用方法
四轮定位仪的使用方法一、上车前准备工作：在被测车辆开上举升机以前，需要检查四个车轮的胎压能否切合标准胎压。
轮胎花纹能否严重磨损。
确立举升机两个承载板的宽度与被测车辆的前、后轴距一致，而后将举升机降至最低点，保证转角盘和后滑板的固定销都插好以后，再将被测车辆开上举升机。
车辆在举升机上应处于正前面向，不要使车身倾斜。
车辆的两前轮要落在两转角盘的中心上，同时转角盘的圆盘要平均散布在轮胎的双侧。
车辆熄火后，拉上手刹，摇下左前侧车窗玻璃，司机走开车辆。
操作员需要分别使劲压车身的前部和后部，以使车辆的悬挂复位。
以后是安装四个卡具。
二、安装卡具：依据所测车辆的车轮尺寸对卡具进行调整。
第一调整下方两个尼龙爪地点到适合的尺寸地点，而后调理两个卡臂的伸出长度。
先将下方的两个尼龙爪顶在钢圈的突出的外沿，而后再松开上方尼龙爪的旋钮，调整它的地点，使之也顶在钢圈的突出的外沿，而后再拧紧旋钮。
下一步是用两手同时推进卡具上的活动杆，使卡臂能够卡在轮纹内，而后挂上安全钩，检查卡具能否安装坚固。
三、安装定位仪：将四个传感器依据对应车轮的地点安装到卡具上。
要注意在传感器的定位轴上要涂抹稀的润滑油（不可以涂黄油），以防备长时间插拔后造成定位轴磨损，没法正确安装到位，影响丈量精度。
连结通信电缆和转角盘电缆。
把电缆插头上的箭头和插座上的箭头标志对好以后，就能够直接插入。
四根电缆的差异不过长度不一样，两根6.5 米的电缆是用来连结定位仪和两个前轮上的传感器，两个4.5 米的电缆是在前后传感器之间相互连结。
每个传感器上有 3 个插座，上面两个是完整同样的，最下边的一个是用来连结转角盘。
电缆连结好以后，拔掉转角盘和后滑板上的固定销。
将车辆举升后落到举升机最低一格的安全锁止地点，以保证举升平台处在水平状态。
定位仪开机，传感器上的电源指示灯亮，按 R 键或相应的地点键激活各个传感器，把传感器上放水平后拧紧固定旋钮，水平气泡处在大概中央的地点。
四、操作定位仪：开机以后，批办理程序会自动进入丈量程序的初始状态，等候用户进行下一步的操作。
四轮定位仪安全操作规程
四轮定位仪安全操作规程四轮定位仪是现代汽车维修行业中最重要的一种仪器之一，主要用于车辆安全性能检测和调整。
为了确保四轮定位仪的安全性和可靠性，我们需要遵守一些操作规程，下面是四轮定位仪的安全操作规程：一、操作前1. 在使用四轮定位仪之前，需要查看仪器的电源线、传感器、标准器等零部件是否完整、正常，如有损坏或故障，应立即进行修理或更换。
2. 检查地面是否平整，避免在不平整的地面上进行操作，以免影响四轮定位仪的精度。
3. 检查车辆是否在地面上平稳停放，避免在不平稳的地面上进行操作，以免影响四轮定位仪的准确性。
4. 应在操作前确定车轮轮胎的气压和磨损是否一致，以免影响定位精度和测量结果。
二、操作时1. 在进行测量前，请注意将四轮定位仪传感器固定到车轮上，并确保它们的放置位置准确。
2. 保持四个传感器之间的距离一致，并且在测量的过程中，传感器必须保持在同一平面内。
3. 在进行车辆测量的过程中，不要让其他人靠近或触摸车辆或设备，以免影响结果的准确性。
4. 在进行四轮定位仪测量时，车辆的速度必须控制在5公里/小时以下，否则会影响测量结果，甚至损坏设备。
5. 在测量完成后，应将四个传感器小心地拆下，并归还到仪器箱中。
三、操作后1. 在操作和使用四轮定位仪后，应及时清洁并保养，以延长使用寿命。
2. 仔细检查设备，修理或更换任何损坏的部件，并进行必要的校准。
3. 四轮定位仪应存放在干燥的地方，并且应避免接触到任何潮湿或有腐蚀性的物质。
4. 定期对设备进行维护和保养，并保证其处于良好的工作状态。
总之，在操作四轮定位仪时，我们需要遵守以上规程，并严格采取措施，确保设备和人员的安全。
四轮定位仪器的使用流程
四轮定位仪器的使用流程1. 准备工作在使用四轮定位仪器之前，需要先进行一些准备工作，以确保能够顺利进行定位调整。
•确认车辆：–确保所使用的定位仪器适用于您的车辆。
–确保车辆轮胎的气压符合要求。
–确保车辆轮胎没有损坏或磨损过度。
•选择适当的场地：–确保场地平坦且没有明显的障碍物，以确保定位测量的准确性。
–如果可能的话，选择一个宽敞的场地进行定位调整，以确保车辆可以充分行驶。
•准备工具：–确保您拥有所需的工具，比如扳手、气压计等。
2. 安装定位仪器一般来说，四轮定位仪器需要安装在车辆的四个轮胎上。
以下是安装定位仪器的一般步骤：1.将定位仪器的传感器固定在车辆的轮毂上，确保其位置稳固。
2.将传感器与计算机系统进行连接。
通常，定位仪器会通过无线方式将数据传输到计算机系统。
3.确保每个轮子上都安装了传感器，并确保它们与计算机系统的连接正常。
3. 进行测量调整安装完成定位仪器后，接下来就可以开始进行定位测量调整了。
下面是一般的测量调整步骤：1.打开定位软件：–打开计算机系统上的定位软件，并确保它与传感器的连接正常。
2.设置初始参数：–根据您的车辆型号和制造商的建议，设置初始参数，比如车轮的角度和位置。
3.进行测量：–将车辆停靠在平坦的场地上，并确保车辆停稳。
然后，按照软件的指示，逐个轮子进行测量。
传感器会采集关于车轮角度和位置的数据。
4.分析测量结果：–完成测量后，软件会生成测量结果。
您可以通过图表或数字数据来分析车辆的定位情况。
5.调整车辆：–根据测量结果，您可以确定车辆是否需要进行调整。
如果有必要，您可以使用适当的工具来调整车辆，比如调整车轮角度、矫正车轮位置等。
6.重新测量：–在进行任何调整后，进行重新测量以确认调整结果。
如果需要，可以多次进行测量和调整。
4. 完成调整当您经过反复测量和调整后，确定车辆的定位已达到理想状态，那么您就可以完成整个调整过程了。
•确认测量结果：–再次检查测量结果，确保车辆的定位已经得到良好的调整。
四轮定位仪操作使用手册
四轮定位仪操作使用手册一、仪器参数调整原则1.前后轮均能调整时，应先调整后轮；2.前后轮调整时，应先调整“倾角”，后调整前束，采用左右同时调整原则；3.调整前束时，应尽量保持左右横拉杆的长度一致；4.后倾角和外倾角允许左右差范围为0.5°；5.调整前束时，应尽可能调整到基准值之内并比中间值大0.2～0.3mm及前后尽可能相同；6.调整前请将参数单位设定为附录1中对应的单位；7.每次调整前应注意将测定头校正水平。
二、测定准备工作：1. 将前轮转盘销子插入孔内，防止车辆滑动；2.将车辆驶入举升机平台，应尽量保证左右间距相等，防止液压举升机举升车辆时防止与车辆悬架干涉并拉上手制动（注意应尽量将车辆停在前轮转盘中间位置）；3.安装后轮滑板，防止车辆移动；4.将电脑主机左侧的设备电源总开关闭合，并将举升机和电源主机与总电源相连，打开主机电源并启动电脑；5.对车辆进行举升至方便操作人员安装测定头高度位置并挂上保险；6.打开工具柜，用测定头夹具4个卡爪卡入轮胎与轮辋中间，将夹具的锁紧装置进行锁紧，感应器液珠置于中间位置时将夹具调整旋钮拧紧（此为将测定头调整水平）；测定头的安装方面为：光速感应器指向外侧，双通信电缆连接孔置于前端，单通信电缆连接孔置于后端；7. 通信电缆连接方式如下图（主机后部连接有“测定头”字样的孔位）；图1 通信电缆连接示意图三、前后轮参数测定：1. 程序屏幕自动显示，鼠标点击“进行”(F1)进入程序主菜单；2．若车型的四轮定位数据已存在，鼠标点击“测定开始”(F1)进入下一个选择屏幕，否则点击“登记车型”进行参数输入，以下为四轮定位数据存在情况下的测定（登记车型及修正参照附录1）；3．选择汽车制造厂家：首先选择点击左边屏幕的“CHINA”，选择点击右边屏幕的所需车型（包括C926、瑞风、瑞鹰等），鼠标点击“选择”(F1)进入下一个屏幕；4．输入顾客资料：按照屏幕的要求输入对应的“车型、车主姓名、电话、车号及走形里程”，鼠标点击“进行”(F1)进入下一个屏幕；5．输入选择调整方法：调整前后轮，用鼠标选择“1”后单击“进行”，仅调整前轮，用鼠标选择“2”后点击“进行”（若选择车型后程序自动选定陶正方法，直接点击“进行”）；6．测定头距离调整：松开测定头后将水平指示液珠置于中间位置后拧紧夹具调整旋钮，单击“进行”（F1）进入下一屏幕；7. 偏心补偿设定：·• 松开手制动，屏幕显示黄色180°，后轮轮胎交替显示，将举升机举升到适合操作人员在车底工作的高度，进入车底部；·• 用液压举升机将后悬架顶起轮胎离地30mm左右高度；·• 松掉锁紧装置，顺时针转动轮胎180°，直至水平指示灯重新变为绿色，锁住测定头调整水平后按 “M”按钮（注意在此过程中另外一侧轮胎不能转动）；·•松掉锁紧装置，继续沿原来方向旋转180°，直至绿灯重新闪烁及红灯亮后锁住测定头调整水平后按 “M”按钮（经过此操作后屏幕的黄色180°字体应成灰色），单个轮胎偏心补偿结束；·• 另外一侧轮胎同样执行此操作。
四轮定位仪操作规程
四轮定位仪操作规程1. 前言本文档是为了方便使用四轮定位仪的操作者，提供简要的操作规程和注意事项。
在使用四轮定位仪时，请务必按照以下规程操作，确保测试结果的准确性。
2. 操作流程2.1 前期准备•确认车辆轮胎规格、气压、底盘高度等数据，并记录在本子上。
•确认测试区域平整、宽敞，且不会影响测量精度。
•检查四轮定位仪和计算机的电源是否连接正常，开启电源。
2.2 安装测量设备•使用合适的工具，将设备中的传感器缓慢并平稳地放在车辆的四个轮边上，注意定位器和夹具的安装方向及紧固度。
•确保设备都已连接好电源和计算机，以确保测量的准确性。
2.3 进行测试•启动四轮定位仪软件，输入车型和相关参数，选择检测类型。
•根据软件指示，依次按要求将车子停靠在指定位置上。
•按照软件提示，依次进行参数测量，确保数据的准确性。
•在测量完成后，保存数据并生成报告。
2.4 后期处理•查看测量结果，对于偏差过大的数据进行重新测量或调整。
•保存报告和相关记录，并将设备归档。
3. 注意事项•请务必按照操作流程进行测试，并确保操作正确、数据准确。
•在安装设备时，应根据实际情况正确放置传感器和定位器，并注意装配件的安装方向及紧固度。
•进行测试时，请注意测试环境，确保无杂物和震动干扰。
•如果测试结果不准确，请重新测试，并对设备和环境进行检查。
•在完成测试后，请保存数据和相关记录，并将设备安全归档。
4. 总结四轮定位仪是车辆检测的重要设备，能够有效检测车子的动态参数和方向性。
在操作时，请务必仔细操作，并按照要求进行测试。
本文档提供了简单的操作规程和注意事项，希望能够对使用者有所帮助。
四轮定位仪的使用方法
四轮定位仪的使用方法
四轮定位仪的操作步骤如下：
1、把车辆停在一个水平面上，检查左右气压是否一样，必要时进行调整；
2、安装传感器，按照电脑指示左右打方向，检查前后轴数据；
3、安装刹车锁，固定方向盘；
4、升起车辆，对车辆的前轴的前束、后倾、外倾角进行调整，后轴的前束前行检查调整；
5、紧固好螺栓进行试车。
定位要求：
1、将车辆驶入四柱举升器上并停稳,使车辆中心与举升器和转盘中心重合。
2、检查、必要时更改车辆规格。
3、应严格按定位仪显示步骤进行操作,不允许省略。
如应按要求作车轮偏差补偿和轮胎检测。
轮胎检测的有关内容应按要求输入仪器。
