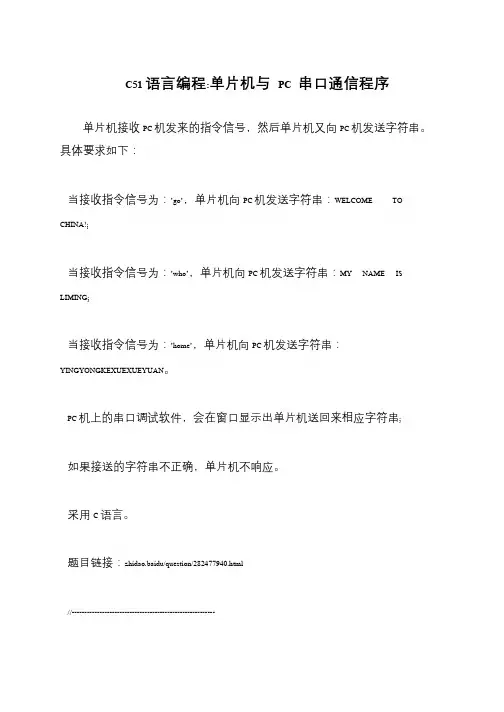

单片机串口通信C程序及应用实例
一、程序代码 #include//该头文件可到https://www.360docs.net/doc/063415346.html,网站下载#define uint unsigned int #define uchar unsigned char uchar indata[4]; uchar outdata[4]; uchar flag; static uchar temp1,temp2,temp3,temp; static uchar R_counter,T_counter; void system_initial(void); void initial_comm(void); void delay(uchar x); void uart_send(void); void read_Instatus(void); serial_contral(void); void main() { system_initial(); initial_comm(); while(1) { if(flag==1) { ES = 0; serial_contral(); ES = 1; flag = 0; } else read_Instatus(); } } void uart_send(void) { for(T_counter=0;T_counter<4;T_counter++) { SBUF = outdata[T_counter]; while(TI == 0);
TI = 0; } T_counter = 0; } uart_receive(void) interrupt 4 { if(RI) { RI = 0; indata[R_counter] = SBUF; R_counter++; if(R_counter>=4) { R_counter = 0; flag = 1; } } } void system_initial(void) { P1M1 = 0x00; P1M0 = 0xff; P1 = 0xff; //初始化为全部关闭 temp3 = 0x3f;//初始化temp3的值与六路输出的初始值保持一致 temp = 0xf0; R_counter = 0; T_counter = 0; } void initial_comm(void) { SCON = 0x50; //设定串行口工作方式:mode 1 ; 8-bit UART,enable ucvr TMOD = 0x21; //TIMER 1;mode 2 ;8-Bit Reload PCON = 0x80; //波特率不加倍SMOD = 1 TH1 = 0xfa; //baud: 9600;fosc = 11.0596 IE = 0x90; // enable serial interrupt TR1 = 1; // timer 1 RI = 0; TI = 0; ES = 1; EA = 1; }
串行口通信实验 单片机实验报告
实验六串行口通信实验 一、实验内容 实验板上有RS-232接口,将该接口与PC机的串口连接,可以实现单片机与PC机的串行通信,进行双向数据传输。本实验要求当PC机向实验板发送的数字在实验板上显示,按实验板键盘输入的数字在PC机上显示,并用串口助手工具软件进行调试。 二、实验目的 掌握单片机串行口工作原理,单片机串行口与PC机的通信工作原理及编程方法。 三、实验原理 51单片机有一个全双工的串行通讯口,所以单片机和电脑之间可以方便地进行串口通信。进行串行通讯信要满足一定的条件,比如电脑的串口是RS232电平(-5~-15V为1,+5~+15V为0),而单片机的串口是TTL电平(大于+2.4V为1,小于- 0.7V为0),两者之间必须有一个电平转换电路实现RS232电平与TTL电平的相互转换。 为了能够在PC机上看到单片机发出的数据,我们必须借助一个Windows软件进行观察,这里我们可以使用免费的串口调试程序SSCOM32或Windows的超级终端。 单片机串行接口有两个控制寄存器:SCON和PCON。串行口工作在方式0时,可通过外接移位寄存器实现串并行转换。在这种方式下,数据为8位,只能从RXD端输入输出,TXD端用于输出移位同步时钟信号,其波特率固定为振荡频率的1/12。由软件置位串行控制寄存器(SCON)的REN位后才能启动,串行接收,在CPU将数据写入SBUF寄存器后,立即启动发送。待8位数据输完后,硬件将SCON寄存器的T1位置1,必须由软件清零。 单片机与PC机通信时,其硬件接口技术主要是电平转换、控制接口设计和远近通信接口的不同处理技术。在DOS操作环境下,要实现单片机与微机的通信,只要直接对微机接口的通信芯片8250进行口地址操作即可。WINDOWS的环境下,由于系统硬件的无关性,不再允许用户直接操作串口地址。如果用户要进行串行通信,可以调用WINDOWS的API 应用程序接口函数,但其使用较为复杂,可以使用KEILC的通信控件解决这一问题。 四、实验电路 [参考学习板说明书P27]
双单片机串口通信原理程序.doc
一、实验目的 掌握单片机串口通信的设计方法,了解双单片机通信的原理。 二、实验内容(含程序) 编写发送方和接受方单片机程序,让发送方单片机向接受方单片 机循环发送几个两位十六进制数,并将发送的数显示在发送方和接受方的数码管上,要求串行口采用方式1进行通信,选用定时器T1作为波特率发生器,T1工作方式2,通信的波特率位9600。 硬件连接: 发送发程序:
#include #define uint unsigned int uchar table[]={0xaa,0xB5,0xdd,0xa8,0xba,0xcc,0xf4,0xb0}; //要发送的数据void delay(uint x) { uint i,j; for(i=x;i>0;i--) for(j=110;j>0;j--); } void main() { uchar i=0; TMOD=0x20; TH1=0xfd; TL1=0xfd; SM0=0; SM1=1; TR1=1; EA=1; ES=1; while(1) { SBUF=table[i]; P1=table[i]; while(!TI); TI=0; i++; if(i==8) i=0; delay(800);
} } 接收方程序: #include #define uchar unsigned char uchar a; void main() { TMOD=0x20; TH1=0xfd; TL1=0xfd; REN=1; TR1=1; SM0=0; SM1=1; EA=1; ES=1; while(1); } void ser() interrupt 4 { RI=0; a=SBUF; P1=a; } 三、实验结果及分析 本实验需要完成两个程序,发送方和接受方的,但是并没有要求 word 文档可编辑
基于51单片机的双机串行通信
河南机电高等专科学校2015-2016学年第1学期通信实训报告 系别:电子通信工程系 班级:xxxxxx 学号:13xxxxxxxxx 姓名:xxxxxxx 2015年12月
基于51单片机的双机串行通信 摘要:串行通信是单片机的一个重要应用,本次课程设计就是要利用单片机来完成一个系统,实现爽片单片机床航通信,通信的结果使用数码管进行显示,数码管采用查表方式显示,两个单片机之间采用RS-232进行双击通信。在通信过程中,使用通信协议进行通信。 关键字:通信双机 一、总体设计 1设计目的 1.通过设计相关模块充分熟悉51单片机的最小系统的组成和原理; 2.通过软件仿真熟悉keil和proteus的配合使用; 3.通过软件编程熟悉51的C51编程规范; 4.通过实际的硬件电路搭设提高实际动手能力。 2.设计要求: 两片单片机之间进行串行通信,A机将0x06发送给B机,在B机的数码管上静态显示1,B机将0~f动态循环发送到A机,并在其数码管上显示。 3.设计方案: 软件部分,通过通信协议进行发送接收,A机先送0x06(B机数码管显示1)给B机(B机静态显示),当从机接收到后,向B机发送代表0-f的数码管编码数组。B收到0x06后就把数码表TAB[16]中的数据送给从机。 二、硬件设计
1.51单片机串行通信功能 计算机与外界的信息交换称为通信,常用的通信方式有两种:并行通信和串行通信。51单片机用4个接口与外界进行数据输入与数据输出就是并行通信,并行通信的特点是传输信号的速度快,但所用的信号线较多,成本高,传输的距离较近。串行通信的特点是只用两条信号线(一条信号线,再加一条地线作为信号回路)即可完成通信,成本低,传输的距离较远。 51单片机的串行接口是一个全双工的接口,它可以作为UART(通用异步接受和发送器)用,也可以作为同步移位寄存器用。51单片机串行接口的结构如下: 图1.AT89C51(52) (1)数据缓冲器(SBUF) 接受或发送的数据都要先送到SBUF缓存。有两个,一个缓存,另一个接受,
单片机与PC机串口通信实现正文
毕业设计(论文)课题:单片机与PC机串口通信实现 学生: 孙波系部: 通信工程 班级: 通信1301 学号: 2013120325 指导教师: 童华 装订交卷日期: 2016年x月x日 装订顺序: (1)封面(2)毕业设计(论文)成绩评定记录(3)标题、中文摘要及关键词(4)正文(5)附录(6)参考文献
毕业设计(论文)成绩评定记录表 注:1.此表适用于不参加毕业答辩学生的毕业设计(论文)成绩评定; 2.平时成绩占40%、卷面评阅成绩占60%,在上面的评分表中,可分别按40分、60分来量化评分,二项相加所得总分即为总评成绩,总评成绩请转换为优秀、良好、中等、及格、不及格五等级计分。 教务处制
重庆电子工程职业学院 毕业设计(论文)开题报告 系别通信工程专业通信技术班级通信1301 学生姓名孙波学号2013120325 指导教师童华 一、毕业设计的内容和意义: 目前,随着计算机和微电子技术的高速发展,单片机在国民经济的各个领域的智能化控制中得到了非常广泛的应用。单片机已成为信息处理、物联网络、通信设备、工业控制、家用电器等各个领域不可缺少的智能部件。在一些工业控制中,经常需要以单片机作为下位机执行对被控对象的直接控制,以PC机为上位机完成复杂的数据处理,组成主从式控制系统。 为了提高系统管理的先进性,计算机工业自动控制和监测系统越来越多的采用主从式系统。较为常见的形式是由一台做管理用的上位机计算机(主机)和一台直接参与控制检测的下位机单片机(从机)构成的主从式系统,主机和从机之间以通讯的方式来协调工作。主机的作用一是向从机发送各种命令及参数;二是要及时收集、整理和分析从机发回的数据,供进一步的决策。从机被动的接收、执行主机发
单片机串口通讯实验报告
实验十单片机串行口与PC机通讯实验报告 ㈠实验目的 1.掌握串行口工作方式的程序设计,掌握单片机通讯的编制; 2.了解实现串行通讯的硬环境,数据格式的协议,数据交换的协议; 3.了解PC机通讯的基本要求。 ㈡实验器材 1.G6W仿真器一台 2.MCS—51实验板一台 3.PC机一台 ㈢实验内容及要求 利用8051单片机串行口,实现与PC机通讯。 本实验实现以下功能,将从实验板键盘上键入的字符或数字显示到PC 机显示器上,再将PC机所接收的字符发送回单片机,并在实验板的LED上显示出来。 ㈣实验步骤 1.编写单片机发送和接收程序,并进行汇编调试。 2.运行PC机通讯软件“commtest.exe”,将单片机和PC机的波特率均设定 为1200。 3.运行单片机发送程序,按下不同按键(每个按键都定义成不同的字符), 检查PC机所接收的字符是否与发送的字符相同。 4.将PC机所接收的字符发送给单片机,与此同时运行单片机接受程序,检 查实验板LED数码管所显示的字符是否与PC机发送的字符相同。
㈤ 实验框图
源程序代码: ORG 0000H AJMP START ORG 0023H AJMP SERVE ORG 0050H START: MOV 41H,#0H ;对几个存放地址进行初始化 MOV 42H,#0H MOV 43H,#0H MOV 44H,#0H MOV SCON,#00H ;初始化串行口控制寄存器,设置其为方式0 LCALL DISPLAY ;初始化显示 MOV TMOD,#20H ;设置为定时器0,模式选用2 MOV TL1, #0E6H ;设置1200的波特率 MOV TH1, #0E6H SETB TR1 ;开定时器 MOV SCON,#50H ;选用方式1,允许接收控制 SETB ES SETB EA ;开中断 LOOP: ACALL SOUT ;键盘扫描并发送,等待中断 SJMP LOOP SERVE JNB RI,SEND ;判断是发送中断还是接收中断,若为发送中 断则调用 ACALL S IN ;发送子程序,否则调用接收子程序 RETI SEND: CLR TI ;发送子程序 RETI SIN: CLR RI ;接受子程序 MOV SCON, #00H MOV A, SBUF ;接收数据 LCALL XS ;调用显示子程序 RETI 子程序: SOUT: CLR TI ;清发送中断标志位 LCALL KEY ;调用判断按键是否按下子程序 MOV A,R0 ;将按键对应的数字存入A MOV SBUF,A ;输出按键数字给锁存 RET KEY: MOV P1,#0FFH ;将P1设置为输入口 MOV A, P1 CPL A ;将A内值取反
单片机串行通信实验报告(实验要求、原理、仿真图及例程)
《嵌入式系统原理与实验》实验指导 实验三调度器设计基础 一、实验目的和要求 1.熟练使用Keil C51 IDE集成开发环境,熟练使用Proteus软件。 2.掌握Keil与Proteus的联调技巧。 3.掌握串行通信在单片机系统中的使用。 4.掌握调度器设计的基础知识:函数指针。 二、实验设备 1.PC机一套 2.Keil C51开发系统一套 3.Proteus 仿真系统一套 三、实验内容 1.甲机通过串口控制乙机LED闪烁 (1)要求 a.甲单片机的K1按键可通过串口分别控制乙单片机的LED1闪烁,LED2闪烁,LED1和LED2同时 闪烁,关闭所有的LED。 b.两片8051的串口都工作在模式1,甲机对乙机完成以下4项控制。 i.甲机发送“A”,控制乙机LED1闪烁。 ii.甲机发送“B”,控制乙机LED2闪烁。 iii.甲机发送“C”,控制乙机LED1,LED2闪烁。 iv.甲机发送“C”,控制乙机LED1,LED2停止闪烁。 c.甲机负责发送和停止控制命令,乙机负责接收控制命令并完成控制LED的动作。两机的程序要 分别编写。 d.两个单片机都工作在串口模式1下,程序要先进行初始化,具体步骤如下: i.设置串口模式(SCON) ii.设置定时器1的工作模式(TMOD) iii.计算定时器1的初值 iv.启动定时器 v.如果串口工作在中断方式,还必须设置IE和ES,并编写中断服务程序。
(2)电路原理图 Figure 1 甲机通过串口控制乙机LED闪烁的原理图 (3)程序设计提示 a.模式1下波特率由定时器控制,波特率计算公式参考: b.可以不用使用中断方式,使用查询方式实现发送与接收,通过查询TI和RI标志位完成。 2.单片机与PC串口通讯及函数指针的使用 (1)要求: a.编写用单片机求取整数平方的函数。 b.单片机把计算结果向PC机发送字符串。 c.PC机接收计算结果并显示出来。 d.可以调用Keil C51 中的printf来实现字符串的发送。 e.单片机的数码港显示发送的次数,每9次清零。
单片机与PC机串口通讯设计
第一章串口通讯的系统组成与原理 1.1 系统组成及通讯原理 1.1.1 系统构成 一、MSP430F149功能简介: 本设计选用的主要芯片为MSP430F149,该单片机属于德州仪器公司MSP430F14X/16X FLASH 系列。该系列是一组工业级超低功耗的微控制器,运行环境温度为-40~+85 摄氏度工作电压范围 1.8~3.6V,MSP430 单片机之所以有超低的功耗,是因为其在降低芯片的电源电压及灵活而可控的运行时钟方面都有其独到之处。由于具有16位RISC(精简指令集)结构,16位寄存器和常数寄存器,MSP430 达到了最大的代码效率。数字控制的振荡器提供快速从所有低功耗模式苏醒到活动模式的能力时间少于6ms。MSP430F149有较高的处理速度,在8MHz 晶体驱动下指令周期为125 ns。另外它带有两个16 位定时器(带看门狗功能)、速度极快的8 通道12 位A/D 转换器(ADC)(带内部参考电压、采样保持和自动扫描功能)、一个内部比较器和两个通用同步/异步发射接收器、48个I/O口(均可独立控制)的微处理器结构。硬件乘法器提高了单片机的性能并使单片机在编码和硬件上可兼容[3]。这些特点保证了可编制出高效率的源程序。 二、系统构成 1、系统框图 系统构成如图1-1所示,由上位机(即工业控制计算机)、通讯接口和下位机3部分组成。上位机选用的是工控机,智能终端由单片机MSP430F149和外围传感器放大电路等构成(本设计部涉及该部分的设计)。单片机与PC 机之间通信方式为串行异步方式(UART),下位机采用中断方式进行与上位机的数据交换,上位机采用按时查询方式对各串口进行读写操作。单片机MSP430要想与PC 串口连接或者其它带有串口的终端设备连接,接口电路部分必须要进行EIA-RS-232-C 与MSP430 电平和逻辑关系的转换[4]。本设计将采用MAX3221芯片,完成3V~5V 电平与串口电平的双向转换。
PC机之间串口通信的实现-Read
PC机之间串口通信的实现 一、实验目的 1.熟悉微机接口实验装置的结构和使用方法。 2.掌握通信接口芯片8251和8250的功能和使用方法。 3.学会串行通信程序的编制方法。 二、实验内容与要求 1.基本要求 主机接收开关量输入的数据(二进制或十六进制),从键盘上按“传输”键(可自行定义),就将该数据通过8251A传输出去。终端接收后在显示器上显示数据。具体操作说明如下: (1)出现提示信息“start with R in the board!”,通过调整乒乓开关的状态,设置8位数据; (2)在小键盘上按“R”键,系统将此时乒乓开关的状态读入计算机I中,并显示出来,同时显示经串行通讯后,计算机II接收到的数据; (3)完成后,系统提示“do you want to send another data? Y/N”,根据用户需要,在键盘按下“Y”键,则重复步骤(1),进行另一数据的通讯;在键盘按除“Y”键外的任意键,将退出本程序。 2.提高要求 能够进行出错处理,例如采用奇偶校验,出错重传或者采用接收方回传和发送方确认来保证发送和接收正确。 三、设计报告要求 1.设计目的和内容 2.总体设计 3.硬件设计:原理图(接线图)及简要说明 4.软件设计框图及程序清单 5.设计结果和体会(包括遇到的问题及解决的方法) 四、8251A通用串行输入/输出接口芯片 由于CPU与接口之间按并行方式传输,接口与外设之间按串行方式传输,因此,在串行接口中,必须要有“接收移位寄存器”(串→并)和“发送移位寄存器”(并→串)。能够完成上述“串←→并”转换功能的电路,通常称为“通用异步收发器”(UART:Universal
51单片机与串口通信代码
51单片机与串口通信代码 2011年04月22日 17:18 本站整理作者:佚名用户评论(0) 关键字:串口通信(35) 串口调试 1. 发送:向总线上发命令 2. 接收:从总线接收命令,并分析是地址还是数据。 3. 定时发送:从内存中取数并向主机发送. 经过调试,以上功能基本实现,目前可以通过上位机对单片机进行实时控制。 程序如下: //这是一个单片机C51串口接收(中断)和发送例程,可以用来测试51单片机的中断接收 //和查询发送,另外我觉得发送没有必要用中断,因为程序的开销是一样的 #i nclude #i nclude #i nclude #define INBUF_LEN 4 //数据长度 unsigned char inbuf1[INBUF_LEN]; unsigned char checksum,count3 , flag,temp,ch; bit read_flag=0; sbit cp=P1^1; sbit DIR=P1^2; int i; unsigned int xdata *RAMDATA; /*定义RAM地址指针*/ unsigned char a[6] ={0x11,0x22,0x33,0x44,0x55,0x66} ; void init_serialcomm(void) { SCON=0x50; //在11.0592MHz下,设置串行口波特率为9600,方式1,并允许接收
PCON=0x00; ES=1; TMOD=0x21; //定时器工作于方式2,自动装载方式 TH0=(65536-1000)%256; TL0=(65536-1000)/256; TL1=0xfd; TH1=0xfd; ET0=1; TR0=1; TR1=1; // TI=0; EA=1; // TI=1; RAMDATA=0x1F45; } void serial () interrupt 4 using 3 { if(RI) { RI=0; ch=SBUF; TI=1; //置SBUF空 switch(ch) { case 0x01 :printf("A"); TI=0;break; case 0x02 :printf("B"); TI=0;break; case 0x03 :printf("C"); TI=0;break;
51单片机与串口通信(含代码)
51单片机与串口通信(含代码) 串口调试 1. 发送:向总线上发命令 2. 接收:从总线接收命令,并分析是地址还是数据。 3. 定时发送:从内存中取数并向主机发送. 经过调试,以上功能基本实现,目前可以通过上位机对单片机进行实时控制。 程序如下: //这是一个单片机C51串口接收(中断)和发送例程,可以用来测试51单片机的中断接收 //和查询发送,另外我觉得发送没有必要用中断,因为程序的开销是一样的 #i nclude #i nclude #i nclude #define INBUF_LEN 4 //数据长度 unsigned char inbuf1[INBUF_LEN]; unsigned char checksum,count3 , flag,temp,ch; bit read_flag=0; sbit cp=P1^1; sbit DIR=P1^2; int i; unsigned int xdata *RAMDATA; /*定义RAM地址指针*/ unsigned char a[6] ={0x11,0x22,0x33,0x44,0x55,0x66} ; void init_serialcomm(void) { SCON=0x50; //在11.0592MHz下,设置串行口波特率为9600,方式1,并允许接收
PCON=0x00; ES=1; TMOD=0x21; //定时器工作于方式2,自动装载方式TH0=(65536-1000)%256; TL0=(65536-1000)/256; TL1=0xfd; TH1=0xfd; ET0=1; TR0=1; TR1=1; // TI=0; EA=1; // TI=1; RAMDATA=0x1F45; } void serial () interrupt 4 using 3 { if(RI) { RI=0; ch=SBUF; TI=1; //置SBUF空 switch(ch) { case 0x01 :printf("A"); TI=0;break; case 0x02 :printf("B"); TI=0;break; case 0x03 :printf("C"); TI=0;break; case 0x04 :printf("D"); TI=0;break; default :printf("fg"); TI=0;break; } }
测试电脑的串口是否是好的 最完整最可靠的方法 就是 连接一个真实 的串口通信线路
测试电脑的串口是否是好的最完整最可靠的方法就是连接一个真实的串口通信线路,2 端用相应软件,如串口调试助手之类的,相互发送发送数据,看另外一端是否能正常接收! 当然,也可以简单的单台机器测试,即短接串口的2、3 两针,用相应软件,如串口调试助手,发送数据,看能否回显发送的数据 串口测试工具使用说明之一——串口调试工具 回复 6 | 人气1387 | 收藏 | 打印 | 推荐给版主 分享文章到: ye_w 个人主页给TA发消息加TA为好友发表于:2010-09-30 19:52:48 楼主 使用串口实现网络通讯,不仅仅需要熟悉控制双方的指令和相关的协议,而且还需要善于使用串口测试工具。在串口测试工具中,最常用的就是串口调试工具。这个串口调试工具网络上一大把,大家百度一下就能下载到(包括我逐步发布的调试工具,都不会提供资源,请大家直接去网络上查找),常用的包括:串口调试助手,串口精灵,Comm等。我也一直使用串口调试助手,下面就是用图形并茂的方式来介绍,请大家指出不足,以便共同进步。 串口调试助手,网络上的版本也有不少,我截2个不同版本的图,但本质没有区别 版本一 怎样测试串口和串口线是否正常 一步:把串口线或者USB转串口线插到计算机上。 二步:打开串口调试助手
接着选择串口,串口线和USB转串口的端口号查看路径: 电脑上--右键--属性--硬件--设备管理器-端口(COM和LPT),点 开端口前面的+号查看即可。 注释:1、USB-SERIAL CH340(COM4)就是USB转串口的端口号 2、通讯端口(COM1)是计算机原来自带的端口号 第三步:设置串口调试助手(见下图) 1、串口:COM4是和串口线或者USB转串口线在上述路径中查看到的端口号。 2、发送的字符/数据:图片上输入的是59,你可以随便输入2位数字。 3、其余设置按照下图。
51单片机和计算机之间实现串口通信的电路图
51单片机和计算机之间实现串口通信的电路图 串口通讯参考程序如下: 来源:深入浅出AVR单片机 #include unsigned char UART_RX; //定义串口接收数据变量 unsigned char RX_flag; //定义穿行接收标记 /**************************************************************************************** ***** 函数名:UART串口初始化函数 调用:UART_init(); 参数:无 返回值:无 结果:启动UART串口接收中断,允许串口接收,启动T/C1产生波特率(占用) 备注:振荡晶体为12MHz,PC串口端设置[ 4800,8,无,1,无] /**************************************************************************************** ******/ void UART_init (void){ EA = 1; //允许总中断(如不使用中断,可用//屏蔽) ES = 1; //允许UART串口的中断 TMOD = 0x20; //定时器T/C1工作方式2 SCON = 0x50; //串口工作方式1,允许串口接收(SCON = 0x40 时禁止串口接收) TH1 = 0xF3; //定时器初值高8位设置 TL1 = 0xF3; //定时器初值低8位设置 PCON = 0x80; //波特率倍频(屏蔽本句波特率为2400) TR1 = 1; //定时器启动 } /**************************************************************************************** ******/ /**************************************************************************************** ***** 函数名:UART串口接收中断处理函数 调用:[SBUF收到数据后中断处理] 参数:无 返回值:无 结果:UART串口接收到数据时产生中断,用户对数据进行处理(并发送回去)备注:过长的处理程序会影响后面数据的接收
51单片机串口通信的原理与应用流程解析
51单片机串口通信的原理与应用流程解析 一、原理简介 51 单片机内部有一个全双工串行接口。什么叫全双工串口呢?一般来说,只能接受或只能发送的称为单工串行;既可接收又可发送,但不能同时进行的称为半双工;能同时接收和发送的串行口称为全双工串行口。串行通信是指数据一位一位地按顺序传送的通信方式,其突出优点是只需一根传输线,可大大降低硬件成本,适合远距离通信。其缺点是传输速度较低。 与之前一样,首先我们来了解单片机串口相关的寄存器。 SBUF 寄存器:它是两个在物理上独立的接收、发送缓冲器,可同时发送、接收数据,可通过指令对SBUF 的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。从而控制外部两条独立的收发信号线RXD(P3.0)、TXD(P3.1),同时发送、接收数据,实现全双工。 串行口控制寄存器SCON(见表1)。 表1 SCON寄存器 表中各位(从左至右为从高位到低位)含义如下。 SM0 和SM1 :串行口工作方式控制位,其定义如表2 所示。 表2 串行口工作方式控制位 其中,fOSC 为单片机的时钟频率;波特率指串行口每秒钟发送(或接收)的位数。 SM2 :多机通信控制位。该仅用于方式2 和方式3 的多机通信。其中发送机SM2 = 1(需要程序控制设置)。接收机的串行口工作于方式2 或3,SM2=1 时,只有当接收到第9 位数据(RB8)为1 时,才把接收到的前8 位数据送入SBUF,且置位RI 发出中断申请引发串行接收中断,否则会将接受到的数据放弃。当SM2=0 时,就不管第位数据是0 还是1,都将数据送入SBUF,并置位RI 发出中断申请。工作于方式0 时,SM2 必须为0。
单片机课程设计实验单片机间串行通信
《单片机原理及应用》 课程设计报告 课程设计题目:单片机间串行通信原理专业班级:2012级电子信息科学与技术学生姓名:罗滨志 学号:120802010051 成绩: 2014 年12 月27日
目录 摘要 (1) 1 设计任务 (1) 1.1 功能要求 (2) 1.2 总体方案及工作原理 (2) 2 系统硬件设计 (2) 2.1 器件选择 (2) 2.1.1主要器件的型号 (2) 2.1.2 AT89C51 (3) 2.1.3键盘输入电路 (5) 2.1.4晶振电路方案 (6) 2.1.5数码管显示 (6) 2.1.6复位电路方案 (6) 2.2 硬件原理图 (7)
3 系统软件设计 (7) 3.1基本原理 (8) 3.2系统软件设计流程图 (8) 3.3 按键程序设计 (9) 3.3.1串口通信程序设计: (10) 3.3.2 显示程序设计: (10) 3.4软件清单 (10) 3.4.1发送端程序 (10) 3.4.2接收端程序 (9) 4实验步骤 (14) 4.1实验程序调试 (14) 4.1.1发送端程序调试 (14) 4.1.2接收端程序调试 (15) 4.2实验仿真 (16)
