如何用万用表检测串口
用数字万用表测量设备外壳是否漏电时
用数字万用表测量设备外壳是否漏电时，将表置于交流电压档，一支表笔接设备外壳，另一支表笔接触接地极或接地装置，此时如果有电压显示，则说明设备有漏电，并且显示值为漏电电压（或者是感应电压）的大小；如果用手接触数字万用表的黑表笔，红表笔再去接触漏电设备或火线，那这时测得的电压是：数字表内阻加人体电阻串连后在数字表内阻上得到的分压值，即U=Ua+Ub（U为漏电电压）。
不过虽然数字万用表的输入内阻很大，但这样也很可能是危险的，所以不提倡这样去尝试。
万用表测短路使用方法
万用表测短路使用方法

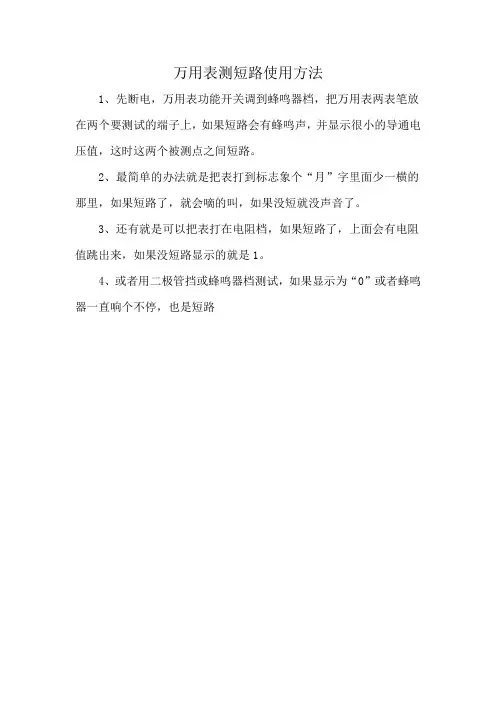

1、先断电，万用表功能开关调到蜂鸣器档，把万用表两表笔放在两个要测试的端子上，如果短路会有蜂鸣声，并显示很小的导通电压值，这时这两个被测点之间短路。
2、最简单的办法就是把表打到标志象个“月”字里面少一横的那里，如果短路了，就会嘀的叫，如果没短就没声音了。
3、还有就是可以把表打在电阻档，如果短路了，上面会有电阻值跳出来，如果没短路显示的就是1。
4、或者用二极管挡或蜂鸣器档测试，如果显示为“0”或者蜂鸣器一直响个不停，也是短路。
万用表测短路使用方法
万用表测短路使用方法
使用万用表测短路是一种安全可靠的测试方法，它可以帮助技术人员快速有效地检测线路中的短路或断路，以保证设备的安全运行。
首先，准备好需要测试的线路，然后打开万用表，将万用表的黑探头接在被测线路的一端，将红探头接在空白端口上，将红探头放置在另一端的被测线路上。
接下来，将万用表的开关置于“Ωx1K”位置。
然后，将万用表的电源插头插入电源插座，打开电源开关，等待一段时间，观察万用表的显示结果。
若显示结果为“1”，则表明被测线路存在短路，应及时处理；若显示结果为“0”，则表明被测线路没有发生短路，可以继续使用。
最后，检测完毕后，记得将万用表的开关置于“OFF”位置，拔出电源插头，然后把万用表收拾好。
总的来说，使用万用表测短路是一种简单实用的方法，可以帮助技术人员快速有效地检测线路中的短路或断路，以保证设备的安全运行。
RTS-300系列产品使用手册-光数字万用表
7
RTS-300 Series 技术参数
RTS-301 光纤网口 数量 类型 协议 1对 ST IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588 网络对 时 时标误差 光纤串口 数量 类型 协议 1 个，Rx ST IEC60044-7/8 帧报文，国网扩展帧报文，许继私有报文， IRIG-B 码，PPS 时标误差 ＜25ns 2 个，Rx ＜25ns 2对 RTS-302
提示符号
为了能够确保您正确的使用 RTS-300 Series 数字万用表，请务必注 意下面这些会在本手册中出现的标示符号所代表的特殊含义。 警告：提醒您在进行某一项工作时要注意您本身的安全。
小心：提醒您在进行某一项工作时要注意勿伤害到产品。 重要：此符号标示您必须要遵照手册所描述之方式完成某一项 或多项软硬件的操作或设置。 注意：提供有助于完成某项工作的诀窍和其他额外的信息。
RTS-300 系列
— 光数字Leabharlann 万用表用 户 手 册长沙永程科技有限公司
CHANGSHA YONGCHENG TECHNOLOGY CO.,LTD
电 话： （+86）0731-82809876 传 真： （+86）0731-84178341 网 址：
公司简介
长沙永程科技有限公司（CHANGSHA YONGCHENG TECHNOLOGY CO.,LTD） 是一家专业从事电力测试设备研发、生产、销售、服务为一体的高科技 企业。成立于 2004 年，拥有一支技术精湛、经验丰富的研发团队，本着 “技术创新，服务至上”的经营宗旨，注重信誉，强调服务，立志成为 国内一流的专业化电力测试设备提供商。 自成立以来公司秉承“诚信、敬业、团结、创新”的企业精神，以 “关注客户需求，追求技术创新”为宗旨，始终致力于以“用户体验至 上”的产品研发。通过不断加强自主知识产权的核心技术研究，为客户 提供一流的产品和技术服务。 公司倡导“以市场为基础、以技术为生命、以信誉为灵魂”的核心 价值观，以提高客户的满意度来提升企业自身价值。公司致力于为不同 群体的用户提供更高的应用需求，极力的推动新产品、新技术普及。在 品牌的规划及产品设计中，永程科技公司不断的注入新的元素，以 “质 量求生存，以服务求价值，让品质铸就品牌” 。 永程衷心希望成为广大客户值得信赖的电力测试设备提供商、技术 支持商和服务保障商。
万用表测电流步骤
万用表测电流步骤万用表是一种常用的电子测试仪器，可以用来测量电压、电流、电阻等电学量。
其中，测量电流是万用表的一项重要功能。
本文将介绍如何使用万用表测量电流的步骤。
一、准备工作在测量电流之前，需要进行一些准备工作。
首先，需要选择合适的万用表。
一般来说，万用表有两种测量电流的方式：串联法和分流法。
串联法适用于小电流的测量，而分流法适用于大电流的测量。
因此，在选择万用表时，需要根据需要选择合适的测量范围和测量方式。
需要准备好被测电路。
在测量电流时，需要将万用表与电路串联或并联。
因此，需要将电路中的电源关闭，并将电路中的电阻、电容等元件拆下，以便进行测量。
需要注意安全。
在测量电流时，需要避免触电和短路等危险。
因此，在进行测量之前，需要确保万用表和电路的接线正确，并保持手部干燥，以免触电。
二、串联法测量电流的步骤串联法是一种常用的测量小电流的方法。
其测量原理是将万用表串联在电路中，通过测量电路中的总电阻和电压来计算电流大小。
具体步骤如下：1. 将万用表的旋钮拨到电流档位，并选择合适的测量范围。
2. 将万用表的红色测试笔插入电路的正极，黑色测试笔插入电路的负极。
3. 打开电路中的电源，使电流通过电路。
4. 读取万用表上显示的电流值。
5. 关闭电路中的电源，拔出测试笔。
三、分流法测量电流的步骤分流法是一种常用的测量大电流的方法。
其测量原理是将万用表并联在电路中，通过测量万用表和电路中的分流电阻来计算电流大小。
具体步骤如下：1. 将万用表的旋钮拨到电流档位，并选择合适的测量范围。
2. 将万用表的红色测试笔插入电路的正极，黑色测试笔插入电路的负极。
3. 打开电路中的电源，使电流通过电路。
4. 读取万用表上显示的电流值。
5. 关闭电路中的电源，拔出测试笔。
四、注意事项在使用万用表测量电流时，需要注意以下事项：1. 选择合适的测量范围和测量方式。
2. 确保万用表和电路的接线正确，并保持手部干燥，以免触电。
3. 避免短路和过载，以免损坏万用表。
完整版)数字万用表使用方法图解
完整版)数字万用表使用方法图解数字万用表是一种简单易用的测量仪器。
本文将介绍数字万用表的正确使用方法，包括电压、电阻、电流、二极管、三极管和MOS场效应管的测量方法，帮助您更好地掌握万用表的使用技巧。
一、电压的测量1、直流电压的测量：先将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。
将旋钮调到比估计值大的量程，接着将表笔接在电源或电池两端，保持稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，需加大量程后再测量。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量：将旋钮调到交流档“V～”所需的量程，测量方法与直流电压相同。
无论测量交流还是直流电压，都要注意人身安全，避免用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量：先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则将红表笔插入“10A”插孔，将旋钮调到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮调到直流200mA以内的合适量程。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，需加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
2、交流电流的测量：测量方法与直流电流相同，不过档位应该调到交流档位。
电流测量完毕后应将红笔插回“VΩ”孔，避免直接测电压导致设备损坏。
三、电阻的测量将表笔插进“COM”和“VΩ”孔中，将旋钮调到“Ω”中所需的量程，用表笔接在电阻两端金属部位。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。
可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度。
四、二极管的测量：将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。
将二极管的阳极接到红表笔，阴极接到黑表笔，旋钮调到二极管档位，即可读出二极管的正向压降和反向电阻。
万用表测短路使用方法
万用表测短路使用方法
万用表是一种常用的电工测量工具，它可以用来测量电压、电流、电阻等电学量。
在电路故障排除过程中，经常需要用到万用表来测量短路情况。
下面，我们将介绍万用表测短路的使用方法。
首先，使用万用表测量短路之前，需要确保电路处于断开状态，即断开电源或
者将电路中的开关打开，以确保安全。
然后，将万用表的测量档位选择为电阻档位，通常是在Ω的位置。
接下来，将两个测量笔分别接触电路中的两个端点，注意不要让测量笔碰到其他的电路元件或者导线，以免影响测量结果。
当使用万用表测量短路时，如果电路中存在短路，那么万用表的显示将会非常
接近于零欧姆，这是因为短路会导致电路中的电阻几乎为零。
在这种情况下，可以确认电路中存在短路问题。
如果万用表的显示不接近于零欧姆，那么可以排除电路中存在短路的可能性。
此时，可以考虑其他故障可能，比如断路、接触不良等问题。
可以通过调整万用表的测量档位，分别测量电路中的电压和电流，来进一步排查故障原因。
在测量完毕后，记得将电路恢复到正常状态，关闭电源或者将开关关闭。
另外，使用万用表时要小心操作，避免短路或者其他意外情况发生，确保自身和设备的安全。
总之，使用万用表测量短路是电工排除故障的重要步骤之一。
通过正确的操作
方法，可以准确地判断电路中是否存在短路问题，从而有针对性地进行故障修复。
希望以上介绍对大家有所帮助，谢谢阅读！。
直通串口线与交叉串口线的区分
直通串口线与交叉串口线的区分串口线也分直通和交叉，直通一般用于延长PC与设备，将2、3、5分别连接2、3、5，因为PC上一般为公头，而设备上多为母头，所以正好它们是通用的，既可用于延长也可用于连接；交叉一般用于PC与PC对接，将2对3、3对2、5对5，一般两头都是母头！计算机出现之前，为连接串口设备，EIA 制定了RS232 标准。
PC 机出现后，已有的串口设备成为PC机外设，自然采用RS232 标准。
目前PC 机的串行通信接口采用EIA-RS-232C 标准，C 代表1969年最新一次的修改。
EIA-RS-232C标准对电器特性、逻辑电平和各种信号线功能作了规定。
EIA-RS-232C标准用正负电压来表示逻辑状态，在数据信号线上若电压在-3V～-15V之间表示逻辑1，若电压在+3V～+15V之间表示逻辑0；在控制信号线上若电压在-3V ～-15V 之间表示断开状态，若电压在+3V ～+15V之间表示接通状态。
介于-3V ～+3V 之间和低于-15V 、高于+15V 的电压无意义。
而CPU 和终端则采用TTL 电平及正逻辑，TTL 电平用+5V 表示逻辑1，0V 表示逻辑0，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。
EIA-RS-232C 标准没有定义连接器的物理特征．因此出现了DB-25、DB-15 和DB-9 各种类型的连接器，PC 机的COM1和COM2串行接口采用DB-9连接器。
ELA-RS-232C 标准规定，当误码率小于4%时，允许导线长度15m 。
实际应用中，当使用9600b /s、普通双绞屏蔽线时，传输距离可达30m ～35m 。
PC 机的COM1和COM2两个串行接口采用的DB-9连接器是公( 针) 头，提供异步通信的9 个引脚功能。
分别为：①脚(DCD) 数据载波检测，②脚(RXD)接收数据，③脚(TXD) 发送数据，④脚(DTR) 数据终端准备，⑤脚(SG)信号地，⑥脚(DSR) 数据设备准备好，⑦脚(RaS)请求发送，⑧脚(CTS) 清除发送，⑨脚(RI) 振铃指示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何用万用表检测串口
维修工作中，遇到需要测试串口有无问题，我们一般的测量方法是：
1.连接串口设备如鼠标或串口通讯设备后，看检测设备是否可正常使用，从而判断串并口的好坏。
2.用短路测试环接在串并口上，用操作系统自带的超级终端程序或其他的串口测试程序来测试串口的好坏。
这两种方法的缺点是需要特定的设备或程序，并且要进入系统后才可进行，我们经常遇到再用户现场没有这些测试条件时，就可以借助于万用表检测串口是否正常，可以减少测量时间、提高工作效率和判断故障的准确性。
以下是万用表检测主板串口的方法，在实际维修中经长时间的实践验证，判断方法是准确可靠的。
再这里作为个人的维修经验与大家交流，对准确性不作绝对保证，大家可在实际工作中加以验证。
串口的测量方法：
测试环境:
接上电源线就可以测量,但主板上要有CPU和内存。
首先要知道串口的针脚排列顺序：所有的针式插头（公头）的排列的规则为：面对正面，大口向上，从左到右，从上到下。
9针25针针脚定义电压值（直流）
1脚：载波检测DCD -0.07~-0.15V
2脚：接受数据RXD -0.07~-0.15V
3脚：发出数据TXD -10V~-12V
4脚：数据终端准备好DTR -10V~-12V
5脚：系统地线SG 0V(接地)
6脚：数据准备好DSR -0.07~-0.15V
7脚：请求发送RTS -10V~-12V
8脚：清除发送CTS -0.07~-0.15V
9脚：振铃指示RI -0.07~-0.15V
注意：串口电压为负值
判断标准：
A.3.4.7脚电压值应该基本相等，一般实际测得得电压为－11.10V左右，否则串口有故障。
B.1.2.6.8.9脚电压值应完全相等，一般实际测得得电压为－0.14V左右，稍有差别就可判断为串口故障。
C.5脚因为接地应必为0V，否则此针接地不良，串口工作必不正常。
