三相四线制和三相五线制接线图解
三相五线制接线图
三相五线制接线图
什么是三相五线制?
在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图1 所示.
图1 三相五线制接线示意图
该接线的特点是:工作零线N与保护零线PE 除在变压器中性点共同接地外,两线不再有任何的电气连接.由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用.在三相负载不完全平衡的运行情况下,工作零线 N是有电流通过且是带电的,而保护零线PE 不带电,因而该供电方式的接地系统完全具备安全和可靠的基准电位.。
三相四线制和三相五线制的区别!
三相四线制和三相五线制的区别！一、三相四线制和三相五线制符号含义解答：（R黄、S绿、T红、N蓝或黑、地黄加绿双色线）三相五线制（R黄、S绿、T红、N蓝或黑色线、）三相四线制（R黄、S绿、T红、地黄加绿双色线）三相四线制三相四线制：相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地；属于TN-C接地系统.三相五线制：相线A、B、C，零线N，保护接地线PE，N线有工作电流通过，PE线平时无电流（仅在出现对地漏电或短路时有故障电流）；我国民用建筑的配电方式采用TN-S 接地系统。

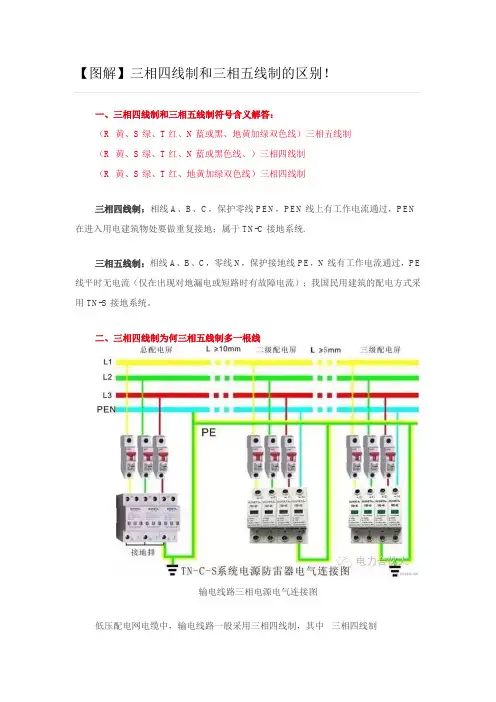

二、三相四线制为何三相五线制多一根线输电线路三相电源电气连接图低压配电网电缆中，输电线路一般采用三相四线制，其中三相四线制三条线路分别代表A,B,C三相，另一条是中性线N称三相四线制,三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线），因此区别为多了一条地线。
三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。
三相五线制的学问就在于这两跟”零线”上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回大地,需要仪器直接接地.在同一用电系统中，绝对不允许同时存在保护接地与保护接零。
单相三线 三相四线 三相五线接线图之欧阳语创编
单相三线三相四线三相五线接线图时间：2021.03.01 创作：欧阳语默认分类 2009-06-09 08:45 阅读369 评论0字号：大大中中小小单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线+1根零线N （TN-C系统）五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。
TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
单相三线-三相四线-三相五线接线图
单相三线三相四线三相五线接线图默认分类 2009-06-09 08:45 阅读369 评论0字号：大中小单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线+1根零线N （TN-C系统）五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。
TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线PE 不许断线，也不许进入漏电开关。
三相四线制和三相五线制接线图解
三相四线制和三相五线制接线图解之阿布丰王创作三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。
不包含欠亨过正常工作电流的PE线（接地线）。
由于在三相四线制中有中线，而中线的作用在于包管负载上的各相电压接近对称，在负载不服衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。
所以在低压供电线路上采取三相四线制。
L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。
L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。
相电压为220伏。
三相五线制中五线指的是：三根相线加一根地线一根零线。
三相五线制比三相四线制多一根地线，用于平安要求较高，设备要求统一接地的场合。
三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比方这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身平安的危险.零线和地线的根本不同在于一个构成工作回路,一个起呵护作用叫做呵护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线。
地线（PE）：从变压器中性点接地后引出主干线，根据尺度，每间隔20-30米重复接地。
原理的区别：零线（N）：主要应用于工作回路，零线所发生的电压等于线阻乘以工作回路的电流。
由于长距离的传输，零线发生的电压就不成忽视，作为呵护人身平安的措施就变得不成靠。
地线（PE）：不必于工作回路，只作为呵护线。
三相四线制和三相五线制的区别
【图解】三相四线制和三相五线制的区别！一、三相四线制和三相五线制符号含义解答：（R 黄、S绿、T红、N蓝或黑、地黄加绿双色线）三相五线制（R 黄、S绿、T红、N蓝或黑色线、）三相四线制（R 黄、S绿、T红、地黄加绿双色线）三相四线制三相四线制：相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN 在进入用电建筑物处要做重复接地；属于TN-C接地系统.三相五线制：相线A、B、C，零线N，保护接地线PE，N线有工作电流通过，PE 线平时无电流（仅在出现对地漏电或短路时有故障电流）；我国民用建筑的配电方式采用TN-S接地系统。
二、三相四线制为何三相五线制多一根线输电线路三相电源电气连接图低压配电网电缆中，输电线路一般采用三相四线制，其中三相四线制三条线路分别代表A,B,C三相，另一条是中性线N称三相四线制,三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线），因此区别为多了一条地线。
三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。
三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回大地,需要仪器直接接地.在同一用电系统中，绝对不允许同时存在保护接地与保护接零。
三相四线制和三相五线制的区别
三相四线制和三相五线制的区别_三相四线制和三相五线制哪种好？一、三相四线制和三相五线制符号含义解答：（R 黄、S绿、T红、N蓝或黑、地黄加绿双色线）三相五线制（R 黄、S绿、T红、N蓝或黑色线、）三相四线制（R 黄、S绿、T红、地黄加绿双色线）三相四线制三相四线制:相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地；属于TN-C接地系统.三相五线制：相线A、B、C，零线N，保护接地线PE，N线有工作电流通过，PE线平时无电流（仅在出现对地漏电或短路时有故障电流）；我国民用建筑的配电方式采用TN-S接地系统。
二、三相四线制为何三相五线制多一根线输电线路三相电源电气连接图低压配电网电缆中，输电线路一般采用三相四线制，其中三相四线制三条线路分别代表A,B,C三相，另一条是中性线N称三相四线制,三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线），因此区别为多了一条地线。
三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。
三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回大地,需要仪器直接接地.在同一用电系统中，绝对不允许同时存在保护接地与保护接零。
车间供电系统中三相四线制与三相五线制供电安全性比较
车间供电系统中三相四线制和三相五线制供电安全性比较1、什么是三相五线制?目前车间在三相四线制（TN-C）如下图1供电系统中，三相四线制就是工作零线(N)和保护零线(PE)不分开敷设，就是没有单独的零线和地线。
图1 三相四线制接线示意图三相四线制特点：1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。
2）如果工作零线断线，则保护接零的漏电设备外壳带电。
3）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。
4）TN-C系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。
所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5）TN-C方式供电系统只适用于三相负载基本平衡情况。
而把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电结线方式称为三相五线制供电方式。
三相五线制包括三根相线、一根工作零线、一根保护零线。
三相五线制的接线方式如下图2所示。
图2三相五线制接线示意图该接线的特点是:工作零线N与保护零线PE 除在变压器中性点共同接地外，两线不再有任何的电气连接。
由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因而得到广泛的应用。
在三相负载不完全平衡的运行情况下，工作零线N是有电流通过且是带电的，而保护零线PE 不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。
2、三相五线制与三相四线制的比较(1) 国际电工委员会(IEC)对供电系统作了统一规定称为TN-C、TN-S 系统。
TN-C 方式供电系统是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示，即常用的三相四线制供电方式，车间现在使用供电系统。
TN-S 式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，即常用的三相五线制供电方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相四线制和三相五线制接线图解
三相指L1---(A)相、L2---(B)相、L3---(C)相三相，
四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。
不包括不通过正常工作电流的PE线（接地线）。
由于在三相四线制中有中线，而中线的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。
所以在低压供电线路上采用三相四线制。
L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。
L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。
相电压为220伏。
三相五线制中五线指的是：三根相线加一根地线一根零线。
三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。
三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.
零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.
结构的区别：
零线（N）：从变压器中性点接地后引出主干线。
地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。
原理的区别：
零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。
由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。
地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。
居民用电（家庭用电）称为单相供电。
即以上所说的（A、B、C相）线其中的任一相和N线(中性线) 或称零线的供电。
电压为220伏。
也就是单相两线的供电。
三相四线制的漏电保护器严格地讲，在输入端必须是按照规定四根线都接入，而输出端可以是只接一相线一零线（单相）或两相（比如电焊机的380V两相）或三相（比如电动机）或三相四线都接（比如电机加照明）。
如果零线不经漏电保护器而直接和用电设备连接，那从相线出来的电流（指单相）在“回路”到电源时就不经过漏电保护器了，此时漏电保护器就检测到这个电流（相当于漏电流），所以就引起漏电保护器跳闸。
还有当三相电路中由于负载不平衡而引起中性点不是零电位，导致零线有电流，所以零线不经过保护器的话也会引起跳闸。
但是不管接什么设备，输出端的零线都不得接地，否则将无法正常供电，如需对设备接保护接地线必须从设备外壳直接接线至大地。
三相四线制用漏电保护器一定用四极的.如果用三极的,在三相负载不平衡时由于没有零线电流的返回，漏电保护器就判断线路是在漏电,所以一合闸就会跳闸.
三相四线制系统中,让三相导线与零线一起穿过一个零序C.T，接地短路或人身触电时,利用KCL原理,iA+ iB+ iC+ iN= id≠0而构成剩余电流保护。
