第十一章 团簇及纳米材料
纳米粒子团簇

纳米粒子团簇是由数个至数百个原子、分子凝聚在一起形成的纳米尺度的超微粒子。
这种团簇的物理和化学性质随所含的原子数目而变化,其空间尺度在几埃至几百埃的范围内,介于原子、分子与大块材料之间,是一种介观物质。
纳米粒子团簇具有许多独特的性质,例如磁性、吸附和排斥作用等。
在液体介质中,纳米颗粒的团聚可分为软团聚和硬团聚两种。
软团聚主要是由颗粒间的静电力和范德华力所致,可以通过一些化学作用或施加机械能的方式来消除;硬团聚形成的原因除了静电力和范德华力之外,还存在化学键作用,因此不易破坏,需要采取一些特殊的方法进行控制。
纳米粒子团簇具有广泛的应用前景。
例如,在量子器件、能量贮存、催化反应、新型材料、生物医学检测和宇航工业等领域都有深入研究和应用。
此外,对纳米材料个体的研究可以揭示其物理和化学性质,是纳米材料学基础研究的重要方面。
而对纳米颗粒群体的研究则可以探索组装纳米材料及其器件,使分子团簇、原子簇的特异性、微观性在宏观上得以表达,使无序的状态变成有序状态,使简单的组装研究向自组装方向发展。
以上内容仅供参考,建议查阅关于“纳米粒子团簇”的学术文献或咨询相关专家以获取更准确的信息。
团簇

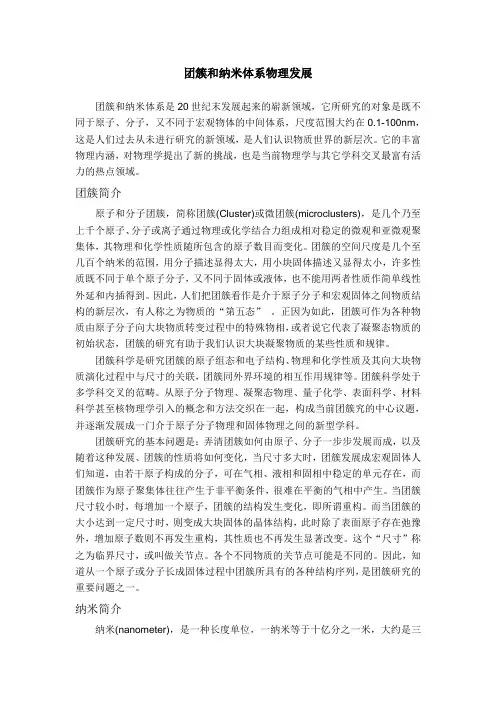

团簇和纳米体系物理发展团簇和纳米体系是20世纪末发展起来的崭新领域,它所研究的对象是既不同于原子、分子,又不同于宏观物体的中间体系,尺度范围大约在0.1-100nm,这是人们过去从未进行研究的新领域,是人们认识物质世界的新层次。
它的丰富物理内涵,对物理学提出了新的挑战,也是当前物理学与其它学科交叉最富有活力的热点领域。
团簇简介原子和分子团簇,简称团簇(Cluster)或微团簇(microclusters),是几个乃至上千个原子、分子或离子通过物理或化学结合力组成相对稳定的微观和亚微观聚集体,其物理和化学性质随所包含的原子数目而变化。
团簇的空间尺度是几个至几百个纳米的范围,用分子描述显得太大,用小块固体描述又显得太小,许多性质既不同于单个原子分子,又不同于固体或液体,也不能用两者性质作简单线性外延和内插得到。
因此,人们把团簇看作是介于原子分子和宏观固体之间物质结构的新层次,有人称之为物质的“第五态”。
正因为如此,团簇可作为各种物质由原子分子向大块物质转变过程中的特殊物相,或者说它代表了凝聚态物质的初始状态,团簇的研究有助于我们认识大块凝聚物质的某些性质和规律。
团簇科学是研究团簇的原子组态和电子结构、物理和化学性质及其向大块物质演化过程中与尺寸的关联,团簇同外界环境的相互作用规律等。
团簇科学处于多学科交叉的范畴。
从原子分子物理、凝聚态物理、量子化学、表面科学、材料科学甚至核物理学引入的概念和方法交织在一起,构成当前团簇究的中心议题,并逐渐发展成一门介于原子分子物理和固体物理之间的新型学科。
团簇研究的基本问题是:弄清团簇如何由原子、分子一步步发展而成,以及随着这种发展、团簇的性质将如何变化,当尺寸多大时,团簇发展成宏观固体人们知道,由若干原子构成的分子,可在气相、液相和固相中稳定的单元存在,而团簇作为原子聚集体往往产生于非平衡条件,很难在平衡的气相中产生。
当团簇尺寸较小时,每增加一个原子,团簇的结构发生变化,即所谓重构。
团簇与纳米分子设计原理

7.340007.50000 7.500007.66000 7.50000 7.50000 -1227.559248161ev 0.32A
7.350007.50000 7.500007.65000 7.50000 7.50000 -1092.037980645ev 0.30A
7.300007.50000 7.500007.70000 7.50000 7.50000 -1616.224058313ev 0.40A
7.310007.50000 7.500007.69000 7.50000 7.50000 -1532.756315444ev 0.38A
7.320007.50000 7.500007.68000 7.50000 7.50000 -1445.109748138ev 0.36A
2.750007.50000 7.500003.25000 7.50000 7.50000 -1869.953483370ev 0.50A 6x6x6
2.250007.50000 7.500002.75000 7.50000 7.50000 -1870.139596617ev 0.50A 5x5x5
5.750007.50000 7.500006.25000 7.50000 7.50000 -1870.546026708ev 0.50A 12x12x12
5.250007.50000 7.500005.75000 7.50000 7.50000 -1870.045126524ev 0.50A 11x11x11
7.000007.50000 7.500008.00000 7.50000 7.50000 -2165.353862615ev 1A
《团簇和纳米材料分子设计原理-郑庆荣》1

上一节课回顾
理论凝聚态、实验凝聚态、计算凝 聚态的关系?
结构与物性?还原论与突现论? 如何学习该课程(活学活用)? 不要迷信权威,正确使用网络。
课外习题:活学活用第一步
1. 你感兴趣的程序或你将来 课题组涉及的程序
2. Linux系统的熟悉 3. 逐步关心一个研究方向
为什么不用MS Windows而要 使用Linux系统?
• Linux下也有游戏软件(少)
系统适用性
• MS(microsoft):一般上网浏 览,简单字处理,游戏,容易 上手,适合普通用户,常称为 桌面系统【不用专门学习MS系 统】
• Unix/Linux: (Workstation): 计算,数据处理,复杂字处 理,复杂图形处理,初学困 难,适合专业人员,常称为工 作站【需要学习】
系统的历史
• Windows的前身是DOS系统,没有图形界 面。是从Linux学习的。Windows 系统把 DOS作为一个程序运行(cmd)。
• Linux系统大部分工作需要命令行运行,但 开始就有图形界面xwindows,但仅作为一 个程序运行。
‘自windows发布以来, 它总是在你最需要它的时候出问题’
• 对双启动的机器,采用同一个程序,在MS 下用VisualFortran编译后的运行时间是同 一个程序在Linux下Fortran编译后的运行时 间的数倍以上。除编译器本身外,与操作 系统设计,与MS过多占用系统资源有关。
第十一章纳米粒子和粒子团与沸石的组装体系

离子交换法 气相注入法 固相扩散法
在沸石孔隙中组装 半导体团簇的方法
光氧化法 内延MOCVD 内延CVD
(a)离子交换法
离子交换是最常用的一种方法。 适用条件:尤其对制备II-VI族化合物较为方 便,对于I-VII族的卤化银及某些III-V族半导 体团簇也可用。但不适用于单质半导体纳米团 簇的制备。 分为两个步骤:(1)阳离子的引入, (2)阴离子的引入。 此法缺点:容易引入杂质,难以得到高纯的半 导体纳米团簇。
图11.12形象地示出了 WO3团簇的形成过程。 精确的晶格和电子结 构研究表明,在这些 材料中,含W的组份都 很好地控制在沸石的 孔隙中。这些化合物 的存在对于沸石的结 晶习性、完整性没有 影响,对于晶胞的大 小也只产生很微小的 影响。
某 些 典 型 的 沸 石 结 构 示 于 图 11.1
11.1.2 金属纳米粒子和金属离子团簇 与沸石组装体系的合成
沸石是一种三维的阳离子交换器,因此制备 含有金属前驱体的方法有两种,分别为: 1、离子交换法; 2、化合物吸附法。 表11.2列出了含有金属前驱体的沸石转 变成金属粒子/沸石或离子团簇/沸石组装 体系的方法。
每个笼中含有4.9,5.4和5碱 金属原子的Na—,K—和Rb— LTA沸石的磁、光性能进行比较, 试样由气相沉积获得。图11.7示 出这三种沸石的反射谱。很清楚, 在约2.0eV处,表面等离子激发 支配Na和K纳米粒子的光谱,而 Rb纳米粒子中表面等离子带变得 不明显,由1p 1d的跃迁在1.6 和2.0eV处出现两个独立的激发。
11.1.1 沸石结构的描述
沸石是一种硅酸铝,一般表示式为
其中M为单价阳离子,D为二价阳离子,它们中和因四价Si 原子被三价Al原子所替代引入的负电荷。 沸石是一种多孔的介质,它是由一系列不同的规则通道 和孔洞构成,进入这些间隙孔洞是通过不同数量的四面体 构成的窗口。这些通道和孔洞的尺寸对于沸石的特性是很 关键的,笼中空间可容纳金属和非金属纳米粒子。
纳米材料导论纳米材料的基本概念与性质课件

纳米材料导论纳米材料的基本概念 与性质课件
1.1 纳米材料的基本概念
从尺寸概念分析:纳米材料就是关于原子团簇、 纳米颗粒、纳米薄膜、纳米碳管和纳米固体 材料的总称。
从特性内涵分析:纳米材料能够体现尺寸效应 (小尺寸效应)和量子尺寸效应。
南京大学固体微结构国家实验室(筹)团簇 物理和纳米科学研究组
国家自然科学基金重大项目: “原子团簇的物理和化学”、 “团簇组装纳米结构的量子性质”
杨 团先 簇生 物和 理冯 研先 究生 室访
问 纳米材料导论纳米材料的基本概念
与性质课件
原子团簇可分为一元原子团簇、二元原 子团簇、多元原子团簇和原子簇化合 一元物原.子团簇包括金属团簇(加Nan,Nin等)和非 金属团簇.非金属团簇可分为碳簇(如C60,C70 等)和非碳族(如B,P,S,Si簇等).
纳米材料导论纳米材料的基本概念 与性质课件
1.1.5 纳米复合材料
❖ 0-0复合:不同成分、不同相或者不同种类的纳米粒子 复合而成的纳米固体;
❖ 0-3复合:把纳米粒子分散到常规的三维固体中;
❖ 0-2复合:把纳米粒子分散到二维的薄膜材料中.
均匀弥散:纳米粒子在薄膜中均匀分布; 非均匀弥散:纳米粒子随机地、混乱地分散在薄膜基体中。
与性质课件
纳米丝
以碳纳米管为模板合成氮化硅纳米丝
用微米级SiO2、Si和混合 粉末为原料,用碳纳米管 覆盖其上作为模板,以氮 气为反应气合成了一维氮 化硅纳米线体。测量了不 同温度下合成纳米氮化硅 的型貌和结构,
氮化硅纳米丝
纳米材料导论纳米材料的基本概念 与性质课件
1.2 纳米微粒的基本性质
纳米材料与纳米团簇

1990年美国国际商业机 器公司(IBM)的艾格 勒在镍金属(110)表面 用35个氙原子排出 “IBM”字样。
1993年中国科学院北京 真空物理实验室操纵原 子写出“中国”二字。
1991年,日本科学家饭 岛澄男发现碳纳米管, 它的质量只有同体积钢 的1/6,强度却是钢的 100倍。用碳纳米管做 绳索,是唯一可以从月 球上挂到地球表面,而 不被自身重量所拉断的 绳索 。
界面效应
纳米材料具有非常大的界面。界面的原子 排列是相当混乱的,原子在外力变形的条 件下很容易迁移,因此表现出很好的韧性 与一定的延展性,使材料具有新奇的界面 效应。
界面效应
纳米铁材料,可以制成高强度、高韧性的 特殊钢材,强度提高12倍,硬度提高2~3 个数量级。屈服强度和抗拉强度分别超过 1200 MPa和1400 MPa。
5、 用于制造微型武器。利用纳米技术可以
把传感器、电动机和数字智能装备集中在一 块芯片上,制造出几厘米甚至更小的微型装 置。在未来战场上,将出现能像士兵那样执 行军事任务的超微型智能武器装备。据报道, 美国研制的小型智能机器人,大的像鞋盒子 那么大,小的如硬币,它们会爬行、跳跃甚 至可飞过雷区、穿过沙漠或海滩,为部队或 数千公里外的总部收集信息。微型机电武器 还可用于敌我识别、探测核污染和化学毒剂、 无人侦察机等。
5、纳米技术如果应用在陶瓷上,可使陶瓷具有超 塑性,大大增强了陶瓷的韧性,不怕摔,不怕碎, 陶瓷坚固无比。另外,还能用纳米技术识别化学和 生物传感器材料。令科学家高兴的是,纳米钛与树 脂化合后生成的多种全新涂料,具有多种同类产品 无法相比的优越性,在海水中浸泡10年不损,并 具有神奇的自我修复能力和自洁性,纳米钛还作为 唯一对人植物神经、味觉没有任何影响的金属,其 用途广泛。
纳米材料与纳米团簇

5、 用于制造微型武器。利用纳米技术可以
把传感器、电动机和数字智能装备集中在一 块芯片上,制造出几厘米甚至更小的微型装 置。在未来战场上,将出现能像士兵那样执 行军事任务的超微型智能武器装备。据报道, 美国研制的小型智能机器人,大的像鞋盒子 那么大,小的如硬币,它们会爬行、跳跃甚 至可飞过雷区、穿过沙漠或海滩,为部队或 数千公里外的总部收集信息。微型机电武器 还可用于敌我识别、探测核污染和化学毒剂、 无人侦察机等。
纳米金属与陶瓷
金属纳米颗粒对光吸收显著增加;熔点会显著 下降。金的熔点在一般情况下是1064℃,2nm的 金颗粒熔点降为330℃ 。 纳米陶瓷只需用不高的温度即可将其熔化并烧 结成耐高温的元件。普通陶瓷没有足够的韧性。 而纳米陶瓷甚至能够具有超塑性质。
量子效应
大块材料的能带可以看成是连续的,而 纳米材料的能带将分裂为分立的能级。 能级间的间距随颗粒尺寸减小而增大。 当热能、电场能、或者磁场能比平均的 能级间距还小时就会呈现出一系列与宏 观物体截然不同的反常特性,称之为量 子效应。
纳米催化剂
例如粒径为10nm时,比表面积为90m2/g;粒径为 5nm时,比表面积为180m2/g;粒径下降到2nm时, 比表面积猛增到450m2/g。 如超细硼粉、高铬酸铵粉可以作为炸药的有效催 化剂; 用超细的Fe3O4微粒做催化剂可以在低温(270~ 300℃)下将CO2分解为碳和水; 如在火箭发射的固体燃料推进剂中添加约1wt%的 纳米Al或Ni粒子,每克燃料的燃烧效能可提高一 倍。
I
e2 2C
V
e2 k BT 2C
原子团簇
原子团簇:几个, 几十个,成千上万 的原子的聚合体。 0.1nm~10nm 性质既不同于单个 原子、分子,也不 同于固体或液体
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在科学研究中,发现材料的 一些结构, 其物理化学性质既不同于单个原子、分子,又 不同于常规固体,成为凝聚态物质中的一种新 结构。
团簇
团簇:由三个以上原子、分子结合成相对稳定 的微观和亚微观聚集体。如P4、As4四面体以及S6、S8 等。最著名的当属足球烯,即C60。
团簇在一个、两个或三个方向上延伸,便成为
l=1、2…p P
(10× l +2)
2
Mackay二十面体具有5次对称轴。
2、金属:电子对团簇稳定起主导作用,金属团簇的价电子
为共有电子,碱金属团簇中的s电子为团簇共有,各原子轨道 结合成分子轨道,随原子数增加分子轨道演变成能带。
相邻团簇的能量二级差分峰值出现在n=2、8、18、20、34、 40等。
四、碳纳米管和布基葱
碳纳米管又 叫做布基管; 各层之间的 间隔为石墨的 层间距; 通过在大 气中加热从外 向内逐层剥离 碳纳米管。
碳管结构与性能
碳管的直径、长度、螺旋度等直接影响到碳管的性能,可以是不
同禁带宽度的半导体,也可以是准一维导体。单一的碳纳米管可 做成电子器件。 碳纳米管的杨氏模量高达3.7×1012Pa,韧性高,密度低(约2.2g/ cm2),弹性模量比碳纤维高5个数量级,可制备高强度轻质材料。
电子满壳层结构时,其幻数为2、8、18、20、34、40、 58、68、70、92、106等。
碱金属、碱土金属团簇的封闭壳层的原子数即为幻数
二、团簇的的性质 团簇的结构、性能与团簇的大小有非常 密切的关系。使它具有不同于常规同类材料的 物理和化学性质。
如 常规Fe、Co、Ni等材料是铁磁性材料, 它们的团簇却是超顺磁性的; 常规顺磁性的Na、K的团簇却是铁磁性 的。
组成的笼状结构中有m个金属原子,便构成金属富氏烯,写成
Mm@Cn。 在外表面加上一层或多层金属原子层。可以发展具有不同镀层、 不同结构的特种富氏烯,如过渡金属、超导层、滋性层等。其特 异性能及应用前景诱人。
和其他材料一起构成异质结构, 如GaAs(110)表面可以生成单层C60有序结构C60 /GaAs(110)、
加工性能差成了陶瓷材料最突出的问题,普通陶瓷只有在1000℃以 上,应变速率小于10-4/s时才表现出塑性来。 纳米陶瓷的韧性相对于粗晶粒陶瓷有了重大的突破。
当陶瓷的晶粒减小到纳米尺寸后,在低的温度(比如室温)下塑 性形变可达100%。这种塑
幻数
团簇由原子数逐步增加而发展起来的, 某些原子数目的团簇出现的频率特别高,结 构也比较稳定。 这些出现频率特别高的原子数目称团 簇的幻数。
团簇的结构及其稳定性的影响因素
原子排列方式(原子位置) 电子状态 不同种类团簇的结构,往往由其中一个
因素起主导作用。
1. 惰性元素由原子位置对结构起主导作用,幻数即为原 子数,如13、55、147、309。 可用Mackay二十面体壳层描述,壳层数p与幻数n之间 的关系为: n=1 + ∑
的提高,显微孔洞减少,密度增大,材料的硬度和韧性都有很大幅度的提高。 陶瓷材料TiO 2在所有烧结温度下,维氏硬度都有很大提高。
超硬纳米复合物制备
超硬纳米复合物由硬质纳米粉体+不与这类粉体固溶的非晶两部分均
匀混合而成。
这类材料的结构在热力学上相当稳定,即使在1000℃下也不发生再结 晶,界面结合很强,不易发生晶界滑移,硬度可达40一60GPa,可用在切削
1维、2维和3维材料。
低维材料
块体材料
纳米材料
由纳米尺寸的微粒组成的材料通常叫纳米材料。 广义的纳米材料是指微结构的特征长度在纳米量级的 材料,微粒尺寸由零维、一维、二维材料组成的块体材料。 这类材料又叫做纳米结构材料或纳米相材料。
§ 11.1
团簇
一、 团簇的结构及其稳定性
重构
当团簇尺寸很小的时候,每增加一个原 子,团簇的结构就发生变化,这种结构上的变 化又叫做重构 。
件等。
C60结构坚硬 以2万km/h射向金属靶,也不因撞击而碎裂。 C60可吸附一些原子、分子形成衍生物,这种衍生物称为带
有装饰物的C60 ,组成新的材料,是制备具有优异性能的新材料
的一个有效途径,如C60F60。(特氟隆球)是一种超高温(一700℃) 的润滑剂,被称作“分子滚珠”。
C60分子可以与金属离子或非金属离子结合成盐类。由n个碳原子
纳来材料的晶粒直径在1—100nm范围内,大
量原子位于界面区域,以及各晶粒相互影响等因素,
使纳米材料具有异于常规粗晶粒材料的性能。
三、纳米材料的性能 力学性能
1.硬度 纳米材料的晶粒非常小,材料强度和韧性高。纳米材料的显微硬度高 于粗晶粒同类材料的硬度。 纳米陶瓷材料晶粒减小,表面活性高,降低烧结温度,随着烧结温度
(1) 量子尺寸效应
材料的电子能谱与该体系的原子数目有关,大块材料的 电子能谱是连续的能带。
团簇尺寸小到一定程度后,电子能带变成分立的能级,
能级的平均间距与团簇的自由电子数,即团簇的原子数成反比。
分立能级间的跃迁,使团簇呈现量子尺寸效应,被称为量子点。
CdS团簇的尺寸小于16nm,能带成为分立的能 级,光吸收谱上出现新的跃迁峰。峰的强度、峰位与 团簇的大小有关。
§11.2 C60及有关结构
团簇中最受重视的是碳团簇。碳团簇中,原子数为20, 24,28,32,36,50,60,70…等团簇的稳定性高。 C 60的丰度最高,以C60作为结构基元而形成的C60固体
是除石墨、金刚石外碳的第三种稳定的同素异构体。
一、C60的结构
C60是一种由60个碳原子构成的分子。 20个等边三角形组成的正20面体顶角截掉,截顶的20面
材料的结构;另一部分是颗粒边界区,此区域内原子间距分布范 围较宽。只要改变非晶颗粒的大小、成分,就可形成不同结构、 不同性能的非晶材料。
纳米材料制备
物理方法
惰性气体蒸发凝聚——真空原位成型法 非晶晶化法 高能球磨法 深度形变法
化学方法
气相沉积法 沉淀法 水热合成法
溶胶凝胶法
微乳液法
C70
3
2
二、C60的形成
C 60最初形成蛇形碳原子链;
碳链相互联接形成芳香环,构成由六边形环组成的“石
墨片”,每个碳原子的配位数显著增加;
“石墨片”的边缘留下许多SP2悬键, “石墨片”自发
卷曲,使体系能量降低形成封闭的笼子形结构。
三、C60的性质
C60结构稳定 在1800K下,热振动导致结构扭曲,C60分子仍不会被破坏; 中空的C60球体内部,用任何方法也不能将其他原子注入; 在C60 的形成过程中将其他原子加入到C60 的球内,形成内生富氏烯。如 果笼内是A原子,记作C60<A>。利用内生富氏烯可以作成特殊药物、分子器
(4) 电子结构
团簇的电子能级是分立的能级,可发生金属相和绝缘相、固相和液 相的转变,也可能存在两相的连续过渡区。
电子结构上的变化,团簇在与其他元素的结合上表现出了异常的性能。 常规块体Fe无稳定的氢化物,而团簇Fen (n<30)中每个Fe原子能吸收一个氢 原子。 过渡金属Ni、Rh等团簇中每个原子可以吸收4—8个氢原子。
低于石墨的密度。
C60固体非常软,在任何方向上都可以在较小的压力下变 形。
C60固体中的C60分子作高速旋转,旋转取向无序,
在249K发生方向有序相变, C60分子转动减弱,发生
转动取向有序化,原单胞的4个C60分子不再等同,转
变成简单立方结构,团簇间距0.29nm。
C60固体的能隙宽度为1.5ev,属半导体。 C60固体中掺入一定量的碱金属(如K、Rb等), 形成K3 C60 、Rb3C60 等,每个单胞含有4个C60分子、12 个K或Rb原子。
体便成了由20个六边形、12个五边形组成的一个32面体,其形
状类似于足球,球的直径为0.71nm,每三个面的交点处为一碳 原子,共60个碳原子,球是空心的。
C60的结构介于SP 和SP 杂化之间,以共 价键为主,其化学键具有方向性和饱和性。
碳—碳的联结 是相间的单键和双 键。而两个五边形 不能共同一个边。 单双键交替排列, 单键平均键长 0.145nm,双键平均 键长0.140nm
团簇表面原子之间的键长随团簇尺寸减小而减小,团簇内 部的键长总小于粗晶块材的键长。
团簇尺寸减小,发生晶格收缩,收缩的大小与原子种类有
关。
尺寸减小引起团簇熔点降低。Au团簇尺寸小于10 nm,熔 点随团簇尺寸迅速降低,实验表明团簇表面层有熔化现象。
(3)团簇结构的稳定性
高分辨电子镜中观察到Au、Pt等团簇粒子形状的不断改变, 表面原子不断从一个位置迁移到另一位置,甚至观察到整个 结构的改变, 团簇中原子的动性要高于块体材料的动性。 一些块体材料的高温相、亚稳相只在高温下存在,在室温下 转变成稳定相;一旦这些材料制备成团簇时,一些高温相、 亚稳相却能在室温下存在。
Kx C60 / C60异质结构等。当X很小时,Kx C60 / C60高度有序的,
具有金属性;当x增大后,Kx C60 / C60则是无序的,具有非金 属性。 C60分子可以作为结构基元,构成C60固体。
三、C60固体
C60分子间以范德瓦尔斯键结合而成C60固体。每个C60的凝聚 能为1. 6ev,约为经典的C—C键能的一半,熔点大约为500℃。 具有面心立方结构,密度为1.6818g/cm3,只有金刚石的一半,也
§11.3 纳米材料
纳米材料由直径1—100nm的超细微粒组成的固 体材料。 纳米晶态材料 按超细微粒的结构 纳米非晶材料 纳米准晶材料 纳米合金 像团簇的许多性质显著地不同于大尺寸颗较 一样,纳米材料具有许多优于常规材料的性能。
一、纳米材料的结构
