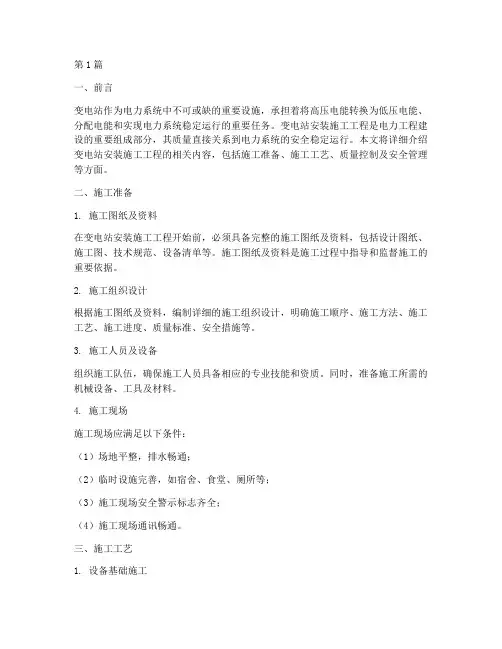

变电站安装施工工程(3篇)
第1篇一、前言变电站作为电力系统中不可或缺的重要设施，承担着将高压电能转换为低压电能、分配电能和实现电力系统稳定运行的重要任务。
变电站安装施工工程是电力工程建设的重要组成部分，其质量直接关系到电力系统的安全稳定运行。
本文将详细介绍变电站安装施工工程的相关内容，包括施工准备、施工工艺、质量控制及安全管理等方面。
二、施工准备1. 施工图纸及资料在变电站安装施工工程开始前，必须具备完整的施工图纸及资料，包括设计图纸、施工图、技术规范、设备清单等。
施工图纸及资料是施工过程中指导和监督施工的重要依据。
2. 施工组织设计根据施工图纸及资料，编制详细的施工组织设计，明确施工顺序、施工方法、施工工艺、施工进度、质量标准、安全措施等。
3. 施工人员及设备组织施工队伍，确保施工人员具备相应的专业技能和资质。
同时，准备施工所需的机械设备、工具及材料。
4. 施工现场施工现场应满足以下条件：（1）场地平整，排水畅通；（2）临时设施完善，如宿舍、食堂、厕所等；（3）施工现场安全警示标志齐全；（4）施工现场通讯畅通。
三、施工工艺1. 设备基础施工设备基础施工是变电站安装施工工程的基础，主要包括设备基础混凝土浇筑、模板拆除、钢筋绑扎等。
（1）设备基础混凝土浇筑：按照设计图纸要求，确定设备基础混凝土配合比，确保混凝土强度和耐久性。
施工过程中，严格控制混凝土浇筑质量，防止裂缝、蜂窝等缺陷产生。
（2）模板拆除：在混凝土达到一定强度后，按照规范要求进行模板拆除。
拆除过程中，注意保护混凝土表面，防止出现蜂窝、麻面等缺陷。
（3）钢筋绑扎：按照设计图纸要求，绑扎设备基础钢筋，确保钢筋位置准确、间距合理。
2. 设备安装设备安装是变电站安装施工工程的核心环节，主要包括变压器、配电装置、电缆、继电保护装置等设备的安装。
（1）变压器安装：按照设计图纸要求，将变压器安装在设备基础上。
施工过程中，注意调整变压器水平度，确保变压器安装牢固。
（2）配电装置安装：按照设计图纸要求，将配电装置安装在设备基础上。
变电站施工用电安全管理措施要求【4篇】
变电站施工用电安全管理措施要求【4篇】（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!变电站施工用电安全管理措施要求【4篇】【第1篇】变电站施工用电安全管理措施要求1、临时用电必须符合用电的有关安全运行规程，施工用电设施设专人管理，并经培训合格后持证上岗。

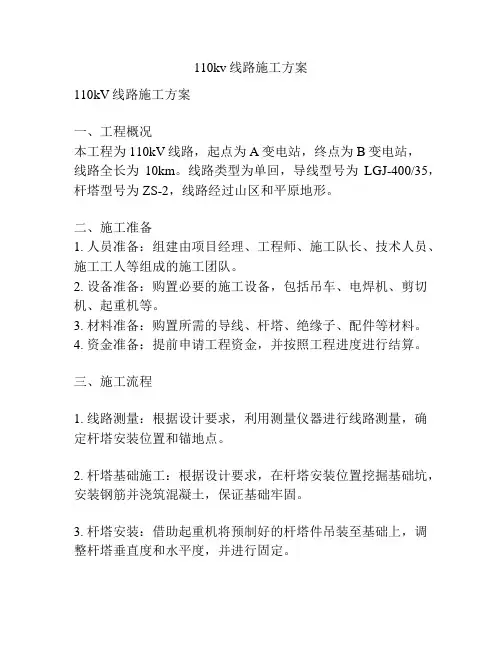

110kv线路施工方案
110kv线路施工方案110kV线路施工方案一、工程概况本工程为110kV线路，起点为A变电站，终点为B变电站，线路全长为10km。
线路类型为单回，导线型号为LGJ-400/35，杆塔型号为ZS-2，线路经过山区和平原地形。
二、施工准备1. 人员准备：组建由项目经理、工程师、施工队长、技术人员、施工工人等组成的施工团队。
2. 设备准备：购置必要的施工设备，包括吊车、电焊机、剪切机、起重机等。
3. 材料准备：购置所需的导线、杆塔、绝缘子、配件等材料。
4. 资金准备：提前申请工程资金，并按照工程进度进行结算。
三、施工流程1. 线路测量：根据设计要求，利用测量仪器进行线路测量，确定杆塔安装位置和锚地点。
2. 杆塔基础施工：根据设计要求，在杆塔安装位置挖掘基础坑，安装钢筋并浇筑混凝土，保证基础牢固。
3. 杆塔安装：借助起重机将预制好的杆塔件吊装至基础上，调整杆塔垂直度和水平度，并进行固定。
4. 拉线施工：根据线路走向和设计要求，使用导线张力机将导线拉直，并进行拉线定位和巡视。
5. 绝缘子安装：将绝缘子按设计要求安装在杆塔上，并进行绝缘子串串电。
6. 地线安装：按照设计要求，在线路两侧挖掘沟槽，安装地线，并进行接地处理。
7. 接地装置安装：根据设计要求，安装接地装置，并进行接地测试。
8. 线路巡视：对线路进行巡视，检查线路的安装质量和工作环境，并进行记录。
9. 线路试运行：将线路投入试运行，检测线路的稳定性和可靠性，并进行试运行记录。
四、施工安全措施1. 施工现场的道路和施工区域设置警示标志，确保人员和车辆的安全通行。
2. 施工人员必须佩戴安全帽、安全鞋，并进行相关安全培训。
3. 施工过程中，严禁与电力设备直接接触，确保施工人员的人身安全。
4. 施工设备和工具必须经过检查和维护，确保设备的安全性能。
5. 施工人员应严格遵守操作规程，确保工作流程的安全和质量。
6. 施工现场应保持整洁，防止杂物堆积和事故发生。
110kv变电站施工总结
110kv变电站施工总结110kV变电站施工总结一、引言110kV变电站作为电力系统中的重要组成部分，承担着电能输送、变压、配电等关键任务。
本文旨在对110kV变电站施工进行总结，回顾施工过程中的关键问题和经验教训，以期为今后类似项目提供参考和借鉴。
二、施工前准备1. 确定施工方案：根据设计要求和实际情况，制定详细的施工方案，包括工程量计算、施工流程、施工时间安排等。
2. 人员组织和培训：合理安排施工人员，确保施工队伍素质过硬。
同时，进行必要的培训，提高人员的专业知识和技能。
3. 材料准备：根据施工方案，提前采购和储备所需材料，确保施工进度和质量。
三、施工过程1. 场地准备：对变电站场地进行清理和平整，确保施工安全和施工设备的稳定使用。
2. 基础施工：按照设计要求，进行变电站基础的施工工作，包括土方开挖、基坑支护、基础浇筑等。
3. 主体结构施工：按照施工方案，进行主体结构的施工，包括预制构件安装、钢结构安装、设备安装等。
4. 接地系统施工：按照电气设计要求，进行变电站接地系统的施工，确保安全接地和电气设备的正常运行。
5. 系统调试：进行变电站设备的调试工作，包括继电保护、自动化控制等系统的调试，确保系统的稳定运行。
6. 试运行和验收：按照规定程序，进行变电站的试运行和验收工作，确保设备性能符合要求。
四、施工中的关键问题及解决方案1. 安全问题：在施工过程中，要严格遵守施工安全规范，加强施工现场管理，确保施工人员的人身安全。
2. 质量问题：在施工过程中，要严格按照设计要求和施工规范进行施工，加强质量控制和监督，确保工程质量。
3. 进度问题：合理安排施工进度，加强施工组织和协调，确保施工按时完成。
4. 环境问题：在施工过程中，要注重环境保护，合理利用资源，减少对环境的影响。
五、经验教训总结1. 加强沟通和协作：施工过程中，要加强各方之间的沟通和协作，及时解决问题，确保施工进度和质量。
2. 强化安全意识：施工人员要时刻保持安全意识，遵守安全规范，严格执行施工安全措施，确保施工安全。
110KV变电站作业指导书资料
英山过路滩110KV变电站主变压器安装施工方案过路滩110KV变电站一期安装主变压器一台（50000KVA,由于主变压器安装工作工作量大，工序复杂。
为使安装工作在确保安全、进度、质量的前提下顺利完成，特制定安装作业指导书供现场作业班组遵照执行。
1 .施工内容主变压器1台：型号：SZ11-50000/110,电压等级：110±8*1.25%/10KV,接线组别：YN,D1102 .安装前的准备工作：工器具、材料准备：真空滤油机1台。
干湿温度计一只。
油柜1个。
防雨、尘塑料布、白布、棉纱等足够。
其他常用工器具。
开箱验收按装箱单验收所列各项是否齐全，并收集好各种资判（包括配件合格证）；将表计、气体继电器、压力释放阀、测温装置及其它小型配件放于干燥的室内。
检查油箱各密封处是否有渗漏油现象，如有应作好标记充油套管的油位应正常，无渗油，瓷体无损伤。
根据冲出记录仪来检查设备在运输和装卸中的受冲击情况。
取变压器本体及油柜中油样分别进行油试验和化验。
3 .变压器安装：新主变现场核对变压器本体进行吊罩检查。
本体及附件安装根据厂家资料确定钟罩沿瓦斯继电器管道方向是否有升高坡度，如没有，应调整轨道水平，以确保种罩顶沿气体继电器方向有1-1.5%的升高坡度。
所有法兰连接处应用专用耐油密封垫（圈）密封，法兰连接面应平整、清洁，密封垫应擦拭干净；密封垫的压缩量不宜超过其厚度的1/3。
有载调压开关的操动机构、电动机、传动齿轮和连杆应固定牢靠，且操作灵活，无卡阻现象，转动部分的接触处应涂润滑脂；位置指示器应动作正常，指示正确；切换装置在极限位置时，具机械连锁与极限开关的电气连锁动作应正确。
储油柜在安装时胶囊沿长度方向应与储油柜的长轴保持平行，不应扭曲，胶囊口的密封应良好，呼吸应通畅；油位表动作应灵活，油位表的指示必须与储油柜的真实油位相符，油位表的信号接点位置正确。
浮简式油位表安装时应注意调好定位块。
升高座安装前，应先完成电流互感器的试验，检查端子板应无渗油现象；安装时CT铭牌面向油箱外侧，放气塞位置应在升高座最高处。
110kV变电站新建工程质量通病防治措施
110kV变电站新建工程质量通病防治措施东山110kV变电站新建工程质量通病防治措施（第二版）批准：年月日审核：年月日编写：年月日青海省迪康咨询监理有限公司东山110kV变电站新建工程监理项目部二零一五年十二月目录1 编制目的 (1)2 编制依据 (1)3 质量通病防治监理控制的主要工作内容及监督措施 (2)4附件： (14)1 编制目的1.1为了确保本工程实体工程质量，避免工程质量缺陷，避免因质量而造成返工的工期延误，工程本增加等缺陷。
1.2根据以往工程出现的质量通病，及处理经验。
对可能发生的质量通病提前策划、研究、采取措施，避免工程质量缺陷发生做到事前控制以期达到工程质量合格。
此特编写质量通病监理控制措施，明确本工程容易引发质量通病的部位和工序，以便更好地指导监理工作,最终实现工程质量目标.1.3编制本措施，有利于加强对施工阶段现场施工质量的控制，有利于完善监理工作手段，为工程具备创优质工程提前预控。
2 编制依据1）《建筑工程质量管理条例》中华人民共和国国务院令第279号；2）《国家电网公司输变电工程优质工程评定管理办法》国网（基建/3）182-20153）《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号；4）《国家电网公司输变电工程流动红旗竞赛管理办法》国网（基建/3）189-2015；5）6）《国家电网公司输变电工程优质工程评选管理办法》国网（基建/3）182-2015；7）《国家电网公司输变电工程工艺标准库》（2012年版）；8）《电力建设房屋工程质量通病防治工作规定》电建质监[2004]18号；9）《输变电工程建设标准强制性条文实施管理规程》Q/GDW 248-2008；10）《工程建设标准强制性条文（电力工程部分）》建标[2011]102号；11）《工程建设标准强制性条文（房屋建筑部分）》2013年版；12）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》基建安全[2007]25号；13）《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》基建质量〔2010〕322号；14）《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2015；15）《国家电网公司输变电工程建设监理管理办法》国网（基建/3）190-2015；16）《国际电网公司基建安全管理规定》国网（基建/2）173-2015；17）《国家电网公司基建质量管理办法》国网（基建/2）112-2015；18）《关于推广应用业主、监理、施工三个项目部标准化工作手册》（2014版）；3 质量通病防治监理控制的主要工作内容及监督措施3.1土建部分钢筋混凝土现浇楼板质量通病防治的施工措施：预拌混凝土的含砂率应控制在 40%以内，每立方米混凝土粗骨料的用量不少于 1000kg，粉煤灰的掺量不宜大于水泥用量的 15%。
变电站施工过程中质量控制和安全管理的要点
变电站施工过程中质量控制和安全管理的要点摘要：电力系统可以说是一个国家经济的命脉，关系到国计民生。
随着社会用电量的持续增加，电力系统增容、扩建、改造施工增多，尤其是老旧变电站的技术改造、扩建增容。
多数改扩建工程的施工改造是在电力系统运作的同时进行，施工人员需要临近带电体作业，因此大大增加了施工现场的安全风险。
如果缺乏安全管控，会引发重大安全事故，对整个电力系统的安全运行造成一定影响。
因此，增加变电站施工过程中质量控制和安全管理保障是必要的。
关键词：变电站；质量控制；安全管理引言基于社会发展新形势下，电力企业高层领导不仅要关注到电力生产经济效益，还必须注重加强对变电站施工质量的科学有效控制，结合实际情况和施工要求，及时制定实施完善的现场安全施工管理制度，要求每个施工人员严格按照制度规范操作，杜绝出现各种违规行为，造成施工安全事故的发生，致使员工受伤和企业经济效益受损。
变电站建设施工是一项较为复杂的工作，施工单位要坚决履行好自身的职责，通过不断强化施工质量管理与安全管理，能够充分保障该工程项目的安全投入使用，为电力企业创造出更多稳定的经济效益。
1变电站施工过程中质量控制和安全管理的要点1.1电气设备管线线路的铺设电气设备管道的敷设关系到整个电气设备系统的正常运行。
电气设备管道敷设前，应根据实际敷设环境和施工要求进行综合科学考虑，电气设备管道的基本设计和预理应符合施工规范的技术要求。
电气设备管道埋设时，应注意管道的敷设方向，建筑间距应大于15mm，并应选择线性预埋方案。
为确保电气设备管道在未来使用中的正常运行，应采取措施密封相应的管道敷设口，以避免管道敷设受到湿气腐蚀。
1.2配电装置安装施工在安装配电装置时，我们首先应该对其重要性有更深入的认识，因为整个电气工程施工的主体是配电装置组件。
如果此设计中存在错误，可能会导致设备无法继续平稳运行，这将逐渐降低电源的可靠性。
因此，在安装开关柜的过程中，必须对采购的设备进行严格的质量控制，从采购开始到根据图纸进行安装和调试的整个过程，包括安装过程和后续验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110KV变电站建设项目的过程控制
陈良久
摘要：本文从实际出发，从110KV变电站的建设过程质量、工期、投资进行了
分析，阐述了其控制方法。对施工与设计、施工与业主、施工与相关方的关系
进行了详细分析，对实际工作具重要的指导意义。
关键词：110KV变电站；质量；工期；投资；安全；控制。
一、工程概况
东风裕隆汽车有限公司110KV工程变电站为单母线、双变压器方式，户内无
人值班综合自动化变电站，110kV配电装置为封闭式设备户内布置，主变压器户
内布置，10kV配电装置为成套开关柜户内双列布置。保护系统采用分层分布式
变电站综合自动化系统。
二、变电站建设过程中的质量控制
建设过程的质量主要包括设计质量与工程质量。
首先是设计质量方面，设计质量决定着整个项目的成败。第一步选择设计院
是重要环节。一方面设计人员的水平高低对设计质量起着决定性影响；另一方面，
设计人员对当地的电网情况是否熟悉、对当地供电局所属区域性标准是否熟悉、
对当地供电基本情况是否熟悉，对设计质量都具有重要的影响。比如说，当地供
电形势是否紧张、供电容量是否足够满足用户的需要、对是否T接的要求、对双
回路的要求、对保安电源的要求等等，这些都是设计人员在变电站方案设计前需
要考虑的必要条件。
其次是工程施工质量。110KV变电站工程不同于一般的电力工程，电压等级
较高，所有工程都必须按照国家标准、规范进行。110KV工程主要包括外线工程、
站内电气工程、土建工程、继电保护工程、通讯工程等。工程质量的关键环节必
须要严格控制，才能完成质量优良的建设工程。一般情况下，110KV项目的工程
质量体现在以下几个方面：
1、设备监造：所有主设备的制造过程必须要严格执行监造制度。特别是变压
器、GIS、10KV开关柜、保护系统等重要设备，除了在选择型号及厂家方面要慎
重，订货以后的制造环节一定要把好质量关。设备监造的前提是对制造厂商设
备制造过程的高度控制能力，而完善的监造体系包括完善的管理程序及监
督导则、高效的监造管理信息平台以及经验丰富的监造队伍则是成功设备
监造的保障。
一般情况下设备监造分为以下几个阶段：
（1）监造准备
（2）质量计划文件准备
（3）驻厂监造实施
2、 安装施工过程的质量管理
外线安装、设备安装、通讯系统安装等关键工程的施工，必须实施全
面质量管理，以确保工程质量满足设计要求和运行要求。一般从以下几方
面进行质量控制：
（1）各专业在图纸会审基础上根据施工组织设计编制专业施工方案、
施工技术措施或作业指导书，并对施工人员交底，施工人员要严格按措施
或作业指导书施工。如现有标准、规程、规范不能满足质量要求时，根据
现场及各专业工地编制技术评定准则。
（2）施工单位组织配备施工所需设备并组织对大型施工机械设备认
可，并负责组织中小型设备鉴定认可并对施工机械设备进行维护保养且需
做好记录，报监理公司审批并备查。
（3）把好施工原材料的质量检验关：每个工程的原材料采购、验证、
保管的控制，都必须按照相关规定执行，严格执行质量管理体系，对招投
标过程的控制、制造过程的监控、到货的检验等环节一定按照规范执行，
打好工程质量的基础。
（4）坚持工程施工过程的质量控制：在工程施工过程中，项目部及施
工单位在各个环节都要确保质量对质量问题限期整改，使得质量问题在严
格的控制中得到有效改善，不留任何隐患，杜绝质量问题出现。
（5）对出现的质量问题所有处理过程进行重点监控。当有质量问题出
现时，应对质量问题进行记录，特别是对问题出现的过程、原因分析、处
理过程、结果鉴定等进行详尽的记录，一定要有结果，且对结果进行必要
的判定。
经过上述的质量管理过程，基本能够消除质量事故的影响，使得整个
工程的质量结果在严格的控制下得到满意的结果，对整个变电工程的顺利
投运具有保障性作用。
三、变电站建设过程的工期控制
一个110KV变电站的建设，经历环节主要有立项、审批、建设、调试、
投运等环节，其中，时间上占比最重的应该是立项及建设两大环节。
首先是立项环节。对于一个110KV工程的立项，按规定应该是省级电
力公司审批后方可实施。用户在投递了用电申请以后，很长一段时间就是
在方案制定、审批、会审、回复意见等过程中度过。因为一般情况下，所
有电力工程的用电方案都得经过属地供电局制定并得到审查，然后往上一
级供电局申报，得到批准后再往上一级申报，这样层层审批，一个流程循
环下来，少则两月，多则一年以上，这还得是所有方案都能一次性通过的
基础做为保障。当方案无法通过时，反复进行方案制定、审批，时间就无
法控制了。得到省一级电力公司批准后，还得经历初步设计、初步设计审
查、订货、施工图设计、施工图审查等几个重要环节，然后才能进入施工
阶段。这几个环节完成下来，没有一年半载的恐怕很难完成。
施工过程的工期控制，主要在于政策处理的时间、施工两大环节。政
策处理方面，除了依靠国家相关法律法规、当地拆迁赔偿准则等进行政策
处理以外，还得有很好的处理技巧才行。施工过程的工期控制主要在于做
好工程施工的计划、合理的组织、材料的采购及进场的时间合理控制、各
工序之间的配置与安排等等。
一个110KV项目从审批到通电，需经历一个漫长的过程，在这个过程
中，如何更加快捷地完成建设，需要综合研究各方面的因素，如本公司的
人力、财力、效率，相关的政府机关、电力、建设、环保、交通、卫生、
消防、气象等各级政府管理部门。在此过程中，必须具有综合管理的思想，
从各方面入手，调动各方面的积极性与主动性，具有全面性、全局观、前
瞻性、周密的计划性，才能顺利地进行，完成项目的建设。
四、变电站建设过程的投资控制
110KV工程项目投资控制是在不影响工程进度、工程质量、安全施工的条
件下，将工程的实际费用控制在目标值之内。此项控制以目标值为基线，实施于
整个工程管理过程中。110KV工程的投资控制，按照一般情况而言，目标值
应该是设计院的投资概算、初步设计概算及施工图预算，根据不同阶段确
定不同的目标值。对于投资控制，分以下几个阶段进行说明：
1、110KV工程项目投资决策阶段的投资控制与管理
110KV工程建设项目的各项技术经济决策，对项目的工程投资有重大影响，
特别是建设标准水平的确定、供电点的选择、供电容量的确定、变电站的供电方
式的选择、变电站的选址、设备选用等，都直接关系到工程投资的高低。
2、110KV工程设计阶段投资控制与管理
110KV工程项目设计质量的好坏直接影响着工程的建设质量、投资额和工
程的效益。
（1）、制定110KV建设工程投资目标规划。特别是110KV变电站的建设规
模的确定，直接影响投资规模。如果供电规模过小，不但无法满足企业供电容量，
生产用电不足，势必造成严重后果；而且更无法满足企业发展的需要。如果供电
规模定得过大，远远超出供电容量，不但增加投资，而日常运行费用也势必造成
很大的浪费，因为对于供电容量来讲，基本电费是一笔不小的运行费用（浙江省
电力基本电费是30元/KVA）。比如说25,000KVA即可满足生产，而定成了
31,500KVA，每月基本电费就得多出近二十万元，一年就得多出两百多万元。
（2）、进行技术经济分析，使设计投资合理化。设计人员在设计前需要进行
详尽的分析，对于先进技术、材料选择、设备选型等环节，需要进行周密的比对，
从安全性、可靠性、先进性、实用性、经济性出发，进行方案比较，才能使设计
趋于合理。
（3）、优化设计，满足工程投资要求，在方案比较的基础上，进行适当的优
化，使项目总体投资趋于更合理的范围。设计阶段施工图要求全面准确，力求不
漏项、不留缺口、少出设计错误，以免在施工过程中进行更改，造成不必要的损
失。
3、110KV工程实施阶段的投资控制与管理
（1）、工程施工招标
严格按照建设工程招投标规范要求进行工程施工招标，选择一个合适的施工
单位，对于110KV项目来说具有深远的影响。
（2）、严格控制施工质量
① 对进场的原材料和设备及其它半成品等应由具备资质的单位进行各种
质量检验。另外还要有一个完善的设备和材料管理程序，以保证材料和设备及半
成品始终处于良好的质量状态。
②要求施工单位要认真编制年、季、月施工计划，必要时还应编制旬、周
施工计划。一般应编制3个月滚动计划。不但要有形象进度计划，还要控制施工
过程中的关键路线和关键节点，以便进一步落实人员、机具、材料和设备等。
③细致研究相关政策，合理利用资源，对110KV施工过程中的政策处理实
施灵活有效的控制，也是一项有效的管理措施，做好了也会节约很大一笔费用。
结束语：110KV工程是一项相对特殊的工程，相较于一般建设工程而言，
有它的复杂多样性、专业针对性以及极差的可控性。所以在整个过程中，需要有
很强的计划策划能力、灵活多变的应对能力、很强的沟通说服能力、强有力的掌
控能力，才能完成预期的质量、工期、投资等目标，并顺利投入运行，确保足够
企业生产的动能。
