电气二次识图基础
电气二次回路基础知识ppt课件
Part2：电气二次回路基础知识(操作电源）
操作电源 :
二次回路的操作电源主要有直流和交流两大类。直流操作电源主要有 蓄电池和硅整流直流操作电源两种。对采用交流操作的断路器应采用 交流操作电源，对应的所有二次回路如保护回路继电器、信号回路设 备、控制设备等均采用交流形式。 直流操作电源: 蓄电池组供电的直流操作电源。蓄电池主要有铅酸蓄电池和镉镍蓄 电池两种,为高压柜提供断路器控制电源及储能等保护。
1.0级
2.0级有功电度表 3.0级无功电度表
①315kV· A以下变压器低压侧计量 点； ②75kW及以上电动机电能计量； ③企业内部技术经济考核（不计费 ）
一般测量
1.0级 3.0级
1.5级和0.5级测量仪表 2.5级测量仪表 非重要回路
Part4：电气二次测量监视回路
电流互感器 电流互感器的作用： 由于电力设备上通过的电流大多数为数值 很高的大电流，为了便于测量，采用电流互感 器进行变换，其二次侧额定电流值为5A（或 1A）。 一、电流互感器的极性 电流互感器极性的一般采用减极性原则标注， 即：一、二次绕组中的电流在铁心中产生的磁 通方向相反。如右图所示，则L1与K1为一对同 极性端子。 电流互感器在电路中的符号如右图所示，用 “TA”来表示,一次绕组一般用一根直线表示， 一次绕组和二次绕组分别标记 “●”的两个端 子为同名端或同极性端。
二次回路操作电源的组成 自动装置、信号回路、监测系统 二次回路的 操作电源 继电保护 高压断路器分、合闸回路 及其他二次回路 对操作电源的可靠性要 求很高，容量要求足够 大，尽可能不受供电系 统运行的影响。
Part3：电气二次回路基础知识
继电保护二次回路 自动迅速地将故障设备从电力系统中切除出去，或及是针对各种不正常的运行 状态发出信号。 对继电保护的要求 1、选择性；2、快速性；3、灵敏性；4、可靠性。 继电器的作用： 作用：继电器是组成继电保护装置的基本元件，当其输入达到或低于一定值时 它便动作，并通过执行元件发出信号或动作于跳闸。 自动重合闸保护、电动机保护几种类型。 一）6kV变电所的继电保护装置 1、过流保护 整定原则：按照避开被保护线路的最大工作电流来整定。过流保护在动作时间 整定上采用阶梯原则。 过流保护的动作时限有两种：
电气二次回路识图看图的要领
二次回路图的逻辑性很强在绘制时遵循着一定的规律,看图时若能抓住此规律就很容易看懂。
尤其是对比较复杂的继电保护装置的展开图(如距离保护、高频保护等),每一套保护装置由几十只继电器构成,把这些继电器按着一定的逻辑及标准的符号,用线连接在一起,回路是很复杂的。
但只要我们遵循下面介绍的看图方法就能阅读这些图纸。
阅读前首先应弄通该张图纸所绘制的继电保护装置的动作原理及其功能和图纸上所标符号代表的设备名称,然后再看图纸。
看图的要领可归纳为下述的顺口溜:“先交流,后直流;交流看电源,直流找线圈;抓住触点不放松,一个一个全查清。
”二次回路主要是指对一次设备的工况进行监测、控制、调节、保护的二次设备，按照一定的要求连接在一起构成电路，称之为二次回路。
描述二次回路的图纸称为二次回路图。
二次回路一般包括：控制回路、信号回路、测量回路、自动装置回路等。
由于二次回路图的逻辑性很强，并且是按一定规律绘制，故看图时要抓住此规律才能比较容易看懂。
看图的要领可归纳为下述的顺口溜：先看一次，再看一次；看完交流看直流；交流看电源、直流找线圈；线圈对应查触头，触头练成一条线；上下左右顺序看，屏外设备接着连。
下面就具体来看一下电气二次回路看图的要领：1、先看一次后看二次：一次：断路器、隔离开关、电流、电压互感器、变压器等。
了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。
2、看完交流看直流：先看二次图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"，一般交流回路较简单。
3、交流看电源，直流找线圈：交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。
电气二次识图简介
电气二次回路识图简介
(一)电气二次原理图
2.电气二次原理图的特点 (1)二次接线和一次接线的相关部分画在一起，且电气元件以整体的 形式表示（线圈与触点画在一起），能表明各二次设备的构成、数量及 电气连接情况，图形直观形象，便于设计构思和记忆。 (2)接线图中的全部仪表、继电器等设备以整体的形式来表示。 (3)接线图将交流电压、电流回路和直流电源之间的联系综合的表达 在一起。
电气二次回路识图简介
(二)电气二次展开图
6.绘制步骤： (1)绘制解释性原理图； (2)绘制交流电流回路； (3)绘制交流电压回路； (4)绘制直流回路（按保护动作顺序自上而下，从左到右）； (5)绘制信号回路； (6)其他：列设备表、回路编号。
※展开图图例
电气二次回路识图简介
(二)电气二次展开图
电气二次回路识图简介
(二)电气二次展开图
②交流电压回路：由数字和表示相别的字母组成，使用时，按规定 的编号范围依次编写即可，不分单双号。每组电压互感器分配10个号， 具体分配方法是：电压互感器1TV 用A611～A619、B611～B619、C611～ C619、N611～N619、L611～L619；对3TV用A631～A639、B631～B639 、 C631～C639 ……。
电气二次回路识图简介
(一)电气二次原理图
2.电气二次原理图的特点 (1)二次接线和一次接线的相关部分画在一起，且电气元件以整体的 形式表示（线圈与触点画在一起），能表明各二次设备的构成、数量及 电气连接情况，图形直观形象，便于设计构思和记忆。 (2)接线图中的全部仪表、继电器等设备以整体的形式来表示。 (3)接线图将交流电压、电流回路和直流电源之间的联系综合的表达 在一起。
电气二次回路识图.ppt
二次电路的组成
❖ 1、二次电路是对一次设备的工作进行监视、控制 、测量、调节和保护。它的特殊作用决定了它所 采用的保护元件元件的不同。
❖ 检查熔断器的熔体或熔丝是否选用恰当。
❖ 查盘前标签、盘后标号和设备代号等是否标志齐 全、正确。
❖ 检查端子排上的各种标号是否齐全、正确。
❖ 检查盘内配线是否已绑扎、固定好。
❖ 检查控制电缆应固定牢靠，标牌齐全、清楚，备 用线芯应整齐的排在线束内。
❖ 在屋外潮湿、污秽的场所，还应检查其防雨、防 潮、防尘、防腐蚀等措施能否符合要求。
❖ 按用途分类：
❖ 1、测量回路、继电保护回路、开关控制及信号回 路、断路器和隔离开关的电气闭锁回路及控制电 源回路。
❖ 2、操动回路：包括由操作电源到断路器分、合闸 线圈之间的所有有关元器件组成的回路。这些元 器件如：熔断器、控制开关、中间继电器的触电 和线圈、接线端子等。
❖ 3、信号回路：包括事故信号、预告信号、位置信 号、继电保护及自动装置的启动、动作等信号。
❖ 2、二次电路所配置的仪器如：测量仪表、继电器 、控制和信号元件、自动装置、继电保护装置电 流电压互感器等。
❖ 3、二次回路把这些二次设备按一定的要求连接在 一起以实现所需的逻辑功能的回路。
二次回路的分类
❖ 按电源性质分： ❖ 1、交流电流回路：电流互感器二次侧供电给测量
仪表及继电器的电流线圈等所有电流元件的全部 回路。 ❖ 2、交流电压回路：由电压互感器二次侧供电给测 量仪表及继电器等所有的电压线圈以及信号电源 等的全部回路。 ❖ 3、直流回路：由直流电形成的控制回路等全部回 路。

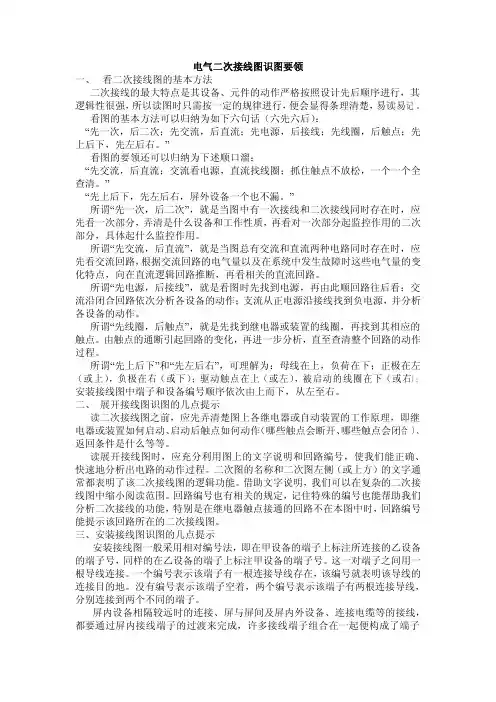

如何辩识二次图纸
电气二次接线图识图要领一、看二次接线图的基本方法二次接线的最大特点是其设备、元件的动作严格按照设计先后顺序进行，其逻辑性很强，所以读图时只需按一定的规律进行，便会显得条理清楚，易读易记。
看图的基本方法可以归纳为如下六句话（六先六后）：“先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下，先左后右。
”看图的要领还可以归纳为下述顺口溜：“先交流，后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清。
”“先上后下，先左后右，屏外设备一个也不漏。
”所谓“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次部分起监控作用的二次部分，具体起什么监控作用。
所谓“先交流，后直流”，就是当图总有交流和直流两种电路同时存在时，应先看交流回路，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向在直流逻辑回路推断，再看相关的直流回路。
所谓“先电源，后接线”，就是看图时先找到电源，再由此顺回路往后看：交流沿闭合回路依次分析各设备的动作；支流从正电源沿接线找到负电源，并分析各设备的动作。
所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。
由触点的通断引起回路的变化，再进一步分析，直至查清整个回路的动作过程。
所谓“先上后下”和“先左后右”，可理解为：母线在上，负荷在下；正极在左（或上），负极在右（或下）；驱动触点在上（或左），被启动的线圈在下（或右）；安装接线图中端子和设备编号顺序依次由上而下，从左至右。
二、展开接线图识图的几点提示读二次接线图之前，应先弄清楚图上各继电器或自动装置的工作原理，即继电器或装置如何启动、启动后触点如何动作（哪些触点会断开、哪些触点会闭合）、返回条件是什么等等。
读展开接线图时，应充分利用图上的文字说明和回路编号，使我们能正确、快速地分析出电路的动作过程。
二次图的名称和二次图左侧（或上方）的文字通常都表明了该二次接线图的逻辑功能。
典型电气二次回路识图
典型电气二次回路识图 The manuscript was revised on the evening of 2021断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。
这里以某变电站控制回路图为例，简要说明看图的基本方法。
完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。
完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。
按照上述顺序联接。
下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。
图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。
图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。
如图中根据回路名称，我们可以快速找到A 相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。
跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。
图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。
合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。
SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。
图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。
变电站电气二次图识图相关知识讲解
展开图
1、按不同电源回路划分成多个独立回路。 例如：交流回路，又分电流回路和电压回路，都是按A、B、C、N相序分行 排列的。直流回路，又分控制回路、合闸回路、测量回路、保护回路和信号 回路等；在这些回路中，各继电器（装置）的动作顺序是自上而下、自左至 右排列的。
2、在图形的上方（或右方）有相应的文字说明（合闸回路、用途等），便 于读图和分析。
电阻
辅助说明
二次图识图
二次回路图按其不同的绘制方法可分为三大类，即原理 图、展开图、安装接线图。
10kV线路保护原理接线图 继电保护直流回路展开图 定时限过流保护安装接线图
原理接线图
原理接线图：是用来表示二次接线各 元件（二次设备）的电气连接及其工 作原理的电气回路图。
1、二次接线和一次接 线的相关部分画在一 起，且电气元件以整 体的形式表示（线圈 2、与用触统点一画的在图一形起和）文， 字能符表号明表各示二，次按设动备作的 顺构序成画、出数，量便及于电分气析连 整接套情装况置，的图动形作直原观理形， 是象绘，制便展于开设接计线构图思等和 其据记。3它、忆工其。程缺图点的是原不始能依表 明元件的内部接线、 端子标号及导线连 接方法等，因此不 能作为施工图纸。
安 屏面布置图 装 接 屏面接线图 线 图 端子排图
安装接线图
设备标志
屏面接线图
安装单位编号
设备顺序号
设备端子号
设备文字符号
同型设备顺序号
设备型号
相对编号法
在变电所中，二次设备是十分复杂的，其接线数目很多， 普遍采用相对编号法来表示设备间的相互连线。
所谓相对编号法就是，如果甲、乙两个端子应该用导线相连， 那么就在甲端子旁标上乙端子的编号，而在乙端子旁标上甲 端子的编号。
电气二次图纸识图与标号知识
电气二次图纸识图与标号知识1.1 图形符号的意义按?变电站值班员?一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时翻开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进展标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它说明了回路的性质和用途。
在图纸展开图的每个元件〔触点、线圈、端子排的端子等〕之间的线段都标号〔常叫回路编号〕，回路标号通常能说明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号〔保护人员称为端子黑头上〕，此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔，回路标号一样的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。
熟记以下常用的回路标号：1：控制回路电源的正极。
如主变有三侧开关，那么三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。
701：信号回路电源的正极。
702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级，那么在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
1、二次回路标号的根本原那么是什么？回路标号的根本原那么是：但凡各设备间要用控制电缆经端子进展联系的，都要按回路编号的原那么进展标号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次识图基础：电流、电压、信号、控制、端子箱、机构箱回路线路二次回路分为：1、交流电流电压回路2、控制、信号回路3、测控柜端子排图4、保护柜端子排图5、断路器端子箱端子排图6、断路器机构箱端子排图7、电流互感器和电压互感器的接地点1、交流电流电压回路对于110kV回路CT二次部分分为4个绕组，分别对应(回路编号) 1LH 保护A411 B411 C411 N4112LH 母差 A310 B310 C310 N3103LH 测量A431 B431 C431 N4314LH 计量 A441 B441 C441 N441对于双母线接线的110kV母线，每段母线配置一个PT1YM A630 B630 C630 L6302YM A640 B640 C640 L6401YMj A630j B630j C630j L630j2YMj A640j B640j C640j L640jA601-->空气开关（在压变端子箱中）-->A603-->电压并列装置重动线圈节点1YQJ（电压并列屏）-->A630-->电压切换装置（附属于每一个回路的保护装置）-->A701-->保护屏背面的空气开关-->进入保护装置2、控制、信号回路对于110kV线路，控制、信号回路包括如下设备：测控装置、保护装置（含操作箱、电压切换等附属设备）、断路器机构箱控制回路联系图如下：测控装置---3、33---->保护装置（操作箱）---7、37--->断路器机构箱母差保护--------33------||||信号回路联系图如下(硬接点连接、220V开入)：保护装置----保护动作信号--->测控装置断路器机构箱----辅助节点、弹簧储能、SF6压力--->测控装置断路器端子箱----(本间隔刀闸辅助节点)--->测控装置5、断路器端子箱端子排图内容比较丰富！包括：电流互感器、本间隔闸刀辅助节点接入等从上到下依次为：交流、直流、信号7、电流互感器和电压互感器的接地点电流互感器：接地点就在相应间隔的开关端子箱，例外主变保护三侧差动电流接地点在主变保护屏电压互感器：接地点在电压并列装置不论是CT还是PT，均要求一点接地！Tip:1、交直流回路不能共用一根电缆2、电流回路电缆每芯为4mm2而不是2.5mm23、可结合大桥变综自改造施工图去理解，一副图可以胜过千言万语！4、电缆标识的含义：例如 4*2.5（2）代表4芯电缆，还剩2芯未使用5、220kV线路保护采用双重配置：不同厂家、不同原理的保护装置，目的是为了增加可靠性，一套保护因故未动作，只要另外一套保护动作即可。
另外还可以解释为什么220kV线路上面为什么要挂两个阻波器？因为需要两套保护。
电压并列与电压切换电压并列针对双母线或单母线分段接线两段母线上的电压互感器而言；通过电压互感器的闸刀的辅助触点以及母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制；在控制屏上配置专用的电压并列装置；电压并列装置原理图如下所示：电压切换针对双母线上的一回出现而言；通过两条母线上的两把闸刀的辅助触点进行控制，确保正确反应线路所在母线的电压；电压切换装置一般作为保护装置的附件存在，例如RCS941就附带了电压切换箱电压切换的原理图如下所示：220kV线路保护二次回路--断路器机构一、LW10-252，平高集团产品，SF6绝缘、液压机构、分相操作。
液压机构的基本原理：断路器配置有油泵，油泵工作时将油挤压工作室中的氮气，形成高压油。
合闸时，高压油推动活塞运动，使断路器合闸并形成保持；跳闸时，与合闸相反。
合闸时需要油压最高、分闸时则较小，所以，当油压降低时，应该是先闭锁合闸，油压继续降低时，再闭锁跳闸。
（描述不太精确，大概就是这么个意思）1.分相操作：指断路器的A、B、C三相每一相都有独立的操作回路、独立的电机、独立的辅助回路、独立的机械系统进行合闸、跳闸动作，所以220kV线路有“单相跳闸”、“单相重合闸”的说法，而110kV断路器只有一套操作回路，机械系统使三相触头同时运动。
对110kV断路器而言，一个DL的常开接点即可表示断路器处于合位，对220kV断路器而言，需要DLA、DLB、DLC三个常开接点串联才能表示断路器处于合位。
2.两个跳闸回路：220kV断路器每一相的操作回路均配置一个合闸回路、两个跳闸回路，即合闸回路、跳闸回路1、跳闸回路2。
3.操作回路分析图10-1-1LW10-252的操作回路非常简单，无防跳回路、无闭锁（液压闭锁、SF6闭锁）回路，如图10-1-1所示。
我们通常都会认为电压等级越高，设备就会越复杂，实际上，LW10B-252的机构二次回路实在是简单得有点不像话了。
图中兰色字为回路编号，“7”为合闸，“37”为跳闸1，“137”为跳闸2。
为什么合闸回路接负度电源102，而跳闸回路没有？这个问题在关于操作箱的章节中再详述。
LW10-252的闭锁回路如图10-1-2所示。
图10-1-2从图10-1-1中可以看出，机构的操作回路中没有闭锁回路，显然，这个断路器使用的是微机操作箱的闭锁回路。
图10-1-2中是断路器机构提供的闭锁无源接点，兰色字为回路编号。
可以看出，液压机构的闭锁接点与负电源连接，SF6系统的闭锁接点与正电源连接，这个问题在关于操作箱的章节中再详述。
LW10-252的报警回路如图10-1-3所示。
图 10-1-3图10-1-3中为断路器机构的报警信号无源节点。
因为本站为常规控制方式，所以这些信号全部接入220kV线路控制屏光字、音响回路，具体在关于控制信号回路的章节中再详述。
鉴于LW10B-252的机构过于简单，我们再针对ABB公司生产的HPL245B1型断路器进行一下分析。
二、HPL245B1，北京ABB，SF6绝缘、弹簧机构、分相操作。
图10-2-1图10-2-1所示为断路器合闸回路。
S1为操作把手，S4为“远方/就地”切换把手，K3为“防跳”继电器，BW1为弹簧储能限位开关，BG1为断路器辅助接点。
这个回路的“防跳”与LW25-126的“防跳”原理是一样的，合闸成功后若操作把手粘连，K3依靠BG1的常开接点启动，随后依靠自身接点“21-24”形成自保持，接点“11-12”断开合闸回路，禁止再次合闸从而“防跳”。
图10-2-1所示为“防跳回路备用”时的接线，“531”点是空置的，负电源接至“625”使K3被跳过；使用断路器自身防跳时，将负电源接至“531”即可。
图10-2-2图10-2-2所示为断路器分闸1回路。
BD1为SF6密度继电器，SF6压力降低到设定值时（低于此值则影响设备安全），BD1闭合启动中间继电器K9，K9的常闭接点断开跳闸回路。
为什么合闸回路里没有这个接点呢？因为断路器的跳闸操作，不论是断开短路电流还是断开负荷电流，由于灭弧的需要，对SF6的密度要求都远高于合闸操作，所以随着SF6的密度降低，闭锁顺序是：报警、闭锁分闸、闭锁操作。
图10-2-3图10-2-3所示为分闸2回路。
分闸2回路与分闸1回路的明显区别就是，分闸1回路有就地手跳接点，分闸2回路没有。
本文以220kV常规变电站220kV线路为例分析二次接线。
一次接线形式：双母线带旁路，母联兼旁路，SF6绝缘液压机构断路器；二次设备：常规控制屏、双套微机保护（光纤纵差+高频距离）、继电器式母线保护、继电器式失灵保护。
220kV线路与110kV线路二次接线的主要区别：110kV断路器为三相联动式机构，合则三相同时合，分则三相同时分，配置一套操作回路（合闸、跳闸）；220kV断路器为分相操作，配置三套独立的操作回路（合闸、跳闸1、跳闸2），使每一相触头均可独立动作，且每套操作回路包括两个跳闸回路。
110kV线路配置一套保护装置、一套操作箱（一体化设计），一般组成一面保护屏，保护出口与操作箱间接线出厂前已经完成；220kV线路配置两套保护装置（不同原理）、一套操作箱（均为独立装置），一般组成两面保护屏（一套保护+操作箱组成一面，另一套保护组成一面）。
与操作箱组成一面屏的保护装置出口与操作箱间接线出厂前已经完成，另一套保护出口与操作箱的接线需要施工现场接线，最终形成两套保护出口并联接入操作箱的形式。
在重合闸压板投入的情况下，110kV线路保护动作跳闸后，无如外部闭锁，则自动启动重合闸；220kV线路保护的保护出口均为两组（两套，每一套均如此），一组启动重合闸，一组不启动重合闸，操作箱中有对应的跳闸回路（跳闸1、跳闸2）。
110kV线路操作箱配置的“断路器机构异常闭锁回路”的实现原理与220kV线路操作箱中对应的功能恰恰相反。
220kV线路配置失灵保护，110kV线路一般不配置。
220kV线路保护二次接线模型断路器：平高产品，型号为LW10-252，SF6绝缘、液压机构、分相操作。
微机保护：南瑞公司产品，双套配置（光纤纵差+高频距离），RCS931A（光纤纵差）+CXZ-12R1（操作箱）组成一面屏；RCS-902A（高频距离）+LFX-912（收发信机）+RCS-923A（失灵启动）组成一面屏。
常规控制屏、继电器式母线保护、继电器式失灵保护（因无原始图纸，均参照1987年版许继定型屏典设）。
TWJ，即跳闸位置继电器，它一般与合闸回路并联后接入断路器机构“弹簧已储能”接点CK前。
这样会存在一个问题：在手合或重合闸于永久性故障跳开时，会报出“控制回路断线”信号，原因是跳闸前弹簧未储能。
若将TWJ与合闸回路分开，接入CK后，上述现象消失，但绿灯无法监视合闸回路。
我和你的看法是比较一致的，这个问题最初我也没有注意到，是最近一个站用的大连LG的开关柜，采用了将TWJ接在CK后的接法，安装调试时别人告诉我的。
十分缺乏现场经验啊问题的核心在于：“控制回路断线”从原始意义上反应的应该是“控制回路电源消失”，由于在弹簧储能结束前（弹簧储能故障）跳闸造成的TWJ、HWJ均不动作而报出此信号，应该属于误报信号，能否为运行规程允许？但是这种接法实现了对合闸回路完整性的监视，这一点似乎更重要。
CK其实是35kV断路器弹簧储能继电器常用的名字，LW25-126中使用的是88M的常闭接点。
可见第三章中的介绍，这是我的一个失误。
有一点值得注意的是，35kV断路器用的是CK的常开接点，LW25-126用的是88M的常闭接点，原因在于CK 是由弹簧已储能的限位开关启动的，88M是由弹簧未储能的限位开关启动的。
想到一些断路器操作回路的识图要点，在这里补记一下。
从工程的角度讲，四大家（南瑞许继南自四方）中任何一家的操作箱都不会存在原则性的设计缺陷，所以内部的回路接线我们暂时放在一边，看一看操作箱与断路器的连接线，也就是我们的控制电缆需要接线的地方。
