机电一体化技术及应用期末试卷答案
机电一体化试题及答案
机电一体化试题及答案一、选择题1.机电一体化是指（）。
A.机械和电气之间具有密切联系B.机械和电气之间没有联系C.机械和电气之间相互独立D.机械和电气之间具有不存在的联系答案：A2.机电一体化的优势包括（）。
A.提高生产效率B.节约能源C.减少人力成本D.增加设备的寿命E.提高产品质量答案：A、B、C、E3.以下哪项不是机电一体化技术的应用领域？A.汽车制造B.航空航天C.电力系统D.农业生产答案：D二、填空题1.机电一体化技术的发展可以为传统制造企业带来（）。
答案：转型升级2.机电一体化的核心是（）。
答案：信息集成三、问答题1.请简述机电一体化技术在制造业中的作用。
答：机电一体化技术将机械和电气两个领域相结合，通过信息集成和智能控制实现高效生产。
它可以提高生产效率，节约能源和人力成本，并且提高产品质量。
机电一体化技术的发展可以帮助传统制造企业实现转型升级，提升竞争力。
2.请列举几个机电一体化技术的应用案例。
答：机电一体化技术广泛应用于各个领域，比如汽车制造、航空航天、电力系统等。
以汽车制造为例，机电一体化技术可以实现自动化生产线，提高生产效率和产品质量；在航空航天领域，机电一体化技术可以实现高精度控制，提高飞行安全性；在电力系统中，机电一体化技术可以实现智能化管理和优化调度，提高能源利用效率。
四、综合题某制造企业打算引入机电一体化技术来提升生产效率和产品质量。
请列举该企业引入机电一体化技术可能遇到的问题，并提出解决方案。
问题：1.技术难题：企业可能缺乏专业的机电一体化技术人才，导致技术应用受限。
2.成本问题：引入机电一体化技术需要投入大量资金，企业担心投资回报周期长。
3.人员培训：现有员工对机电一体化技术了解有限，需要进行培训和教育。
解决方案：1.合作与共享：企业可以与专业机电一体化技术公司合作，共享技术人才和资源。
2.市场前景分析：企业可以进行市场研究，评估机电一体化技术在该行业的应用前景和潜在收益，以便更好地制定投资计划。
最新机电一体化期末考试试题及答案
精品文档什么是“机电一体化”？以打夯机为例，内含机械与电器，问这是不是机电1.一体化产品？的一种，英语称为与自动化机电一体化又称机械电子工程，是机械工程答：ElectronicsMechanics的前半部分与电子学Mechatronics，它是由英文机械学的后半部分组合而成。
它属于打夯机不属于机电一体化产品。
因为打夯机只是普通的机械加电器，不能满足大面积硬连接或者称为机械连接只能应用在就地或者小范围场合使用，机械连接还有软连接。
它不光有硬连接、而机电一体化就不一样了，和远程控制。
计算机和自动控制等多种技术为一仪表、机电一体化属于同时运用机械、电子、还可以大面积使用操作，小范围应用，体的一种复合技术。
它不光可以就地操作，远程监测、控制。
机电一体化的技术构成是什么？2.答：机械技术、微电子技术、信息技术3.产品实现机电一体化后，可以取得那些成效？答：产品实现机电一体化后可以取得的成效：产品性能提高、功能增强、结构简化、可靠性提高、节约能源、改善操作、提高灵活性等。
4.数字量传感具有哪三种类型？他们有什么区别？数字传感器按结构可分成三种类型：1.直接式数字量传感器——其分辨率决定于数字量传感器的位数。
被测物理量→数字编码器→信息提取装置→数字量输出2.周期计数式数字传感器它的结构示意图如下图1所示。
此种结构的位移分辨率对低精度的周期计数式数字传感器而言，仅由周期信号发生器的性质决定。
例如，光栅当长1mm有100条刻线时，其分辨率即为0.01mm;对高精度的周期计数式数字传感器而言，还要考虑到电子细分数。
如在100倍电子细分数下，此光栅的分辨率就是0.1μm。
此种结构属于增量式结构，结构的特点(位移方向的要求)决定它不但备有辨向电3.频率式数字传感器可将此种数字传感器分成带有晶按振荡器的形式，其结构示意图如下图2所示。
又分作用在石按被测量的作甩点，前者，体谐振器的和不带晶体谐振器的两种。
英谐振器上的石英晶体谐振式数字传感器和作用在谐振器中储能元件上的带有精品文档．精品文档和晶体谐振器的调频式数字传感器。
机电应用类专业期末考试试题及答案
机电应用类专业试题及答案一、单选题（每小题3分，共36分）1、已知在非关联方向下，某个元件上的电压为-4V ，流过的电流为3mA ，则该元件的功率状态为（ ）A 、发出12WB 、吸收12WC 、发出12mWD 、吸收12mW2、已知电源的外特性如右图所示，则该电源的电压等效模型为（ ）A 、4Ω,4VB 、4Ω,5VC 、0.25Ω,4VD 、0.25Ω,5V3、将一根均匀的电阻丝接在电源上，通过的电流为10A ，再把这根电阻丝对折后，仍接在该电源上，这时通过的电流是（ ）A 、40AB 、20AC 、10AD 、2.5A4、在正弦交流电路中，电源电压有效值不变，频率减少时，电容上的电流将（ ）A 、增大B 、减少C 、不变D 、不能确定5、一个电热器，接在12V 的直流电源上，产生的功率为P ，把它改接在正弦交流电源上，产生的功率为P/2,则正弦交流电源电压的最大值为（ ）A 、7.07VB 、6VC 、18VD 、12V6、有一三相负载，每相电阻R=8Ω，感抗X L =6Ω，以Y 形接法接入线电压U L =380V 的三相对称交流电源中，则负载的线电流I L 为（ ）A 、47.5AB 、27.1AC 、22AD 、15.7A7、用示波器测试某电压的波形时，时基微调旋钮处于校准位置，时基粗调旋钮处于0.2ms/div ，此时波形一个周期的长度为5格，则该电压的频率为（ ）A 、100HzB 、200HzC 、500HzD 、1000Hz8、有一理想变压器，输入交流电压的最大值为220V ，今有100Ω的负载接在此变压器的次级电路中，消耗的功率为2W，则这个变压器的原副绕组的匝数比为（）A、1：15.5B、15.5：1C、1：11D、11：19、一台三相异步电动机额定运行时，负载转矩突然增加，则其电动机（）A、n升高，T max增大B、n下降，T max不变C、n不变，T max不变D、n升高，T max下降10、下列选项中，对三相异步电动机旋转磁场的转速有影响的是（）A、负载大小B、定子绕组上电压的大小C、电源频率和磁极对数D、三相转子绕组所串电阻的大小11、熔断器用于电路的短路保护，它与被保护电路的连接形式应该为（）A、并接B、串接C、串接或并接均可以D、串接或并接均不可以12、正反转控制电路中的互锁，一般采用（）A、在对方控制电路中串接自己的一对常开触头B、在对方控制电路中串接自己的一对常闭触头C、在自己的控制电路中串接自己的一对常开触头D、在自己的控制电路中串接自己的一对常闭触头二、双选题（每小题3分，共15分）1、下列说法中正确的是（）A、相同材料，相同截面积的导线越长，导线电阻越大B、相同长度，相同截面积的导线电阻率越高，导线电阻越小C、相同材料，相同长度的导线截面积越小，导线电阻越大D、制作电阻元件时，电阻元件的截面积越小越好2、RLC串联电路中，总电压u=1002sin(ωt+300),电流i=102sin(ωt+300)，ω=1000rad/s，L=1H，则R、C分别为（）A、0.1ΩB、10ΩC、1000μFD、1mF3、若把一个110V/11W的灯泡接在380V的电源上，需串联一个电阻，则该电阻的阻值和功率分别为（）A、1.5KΩB、2.7KΩC、20WD、27W4、某型号为Y132S2-2的三相异步电动机，其额定转差率S N=0.04，额定电流IN=15A，则电动机的额定转速和起动电流分别为（）A、1440r/minB、2880r/minC、105AD、30A5、三相异步电动机的降压起动包括（）A、直接启动B、星形-三角形换接起动C、自耦变压器起动D、转子串电阻起动三、填空题（每小题3分，共24分）1、有源二端网络，用电压表测得开路电压U OC为20V，用电流表测得短路电流I CS为2A，则该二端网络等效内阻R0为Ω。
机电一体化技术及应用期末试卷答案
2、写出CDM5010-3-P3代表的含义？答：CDM5010-3-P3表示外循环插管式、双螺母垫片预紧、导珠管埋入式的滚珠丝杆副，公称直径为50mm，基本导程为10mm，螺纹旋向为右旋, 负荷钢球圈数为3圈，定位滚珠丝杆副，精度等级为3级。
3、屏蔽答：利用导电或导磁材料制成的盒状或壳状屏蔽体，将干扰源或干扰对象包围起来而割断或消弱干扰场的空间耦合通道，阻止其电磁能量的传输。
导致系统误差和低速爬行。
三.简答题（每题10分，共50分）1、什么是可靠性设计？它的目标是什么？答：可靠性设计就是事先考虑产品可靠性的一种方法。
目标是使产品在完成预定功能的前提下，取得性能、重量、成本、寿命等方面的协调，设计出高可靠性的产品。
2、接口的作用是什么？有哪些基本功能？答：接口的作用是将各要素或子系统连接成为一个有机整体，使各个功能环节有目的地协调一致运动，从而形成机电一体化的系统工程。
基本功能主要有三个：一是变换；二是放大；三是传递。
可分为哪几种类型?漳州吉马印刷职业技术学院2010〜2011学年第一学期机电一体化专业《机电一体化技术及应用》期末试卷A卷二、填空题（每空1分，共26分）1、构成机电一体化系统的要素：计算__________ 、_能源和执行装置。
2、与一般机械系统比较，机电一体化机械系统的要求:响应速度要快和稳定性高。
传感器机械装置定位精度要咼开卷120分钟3、同步带传动的主要失效形式有: 承载绳疲劳拉断打滑、跳齿和磨损。
班级:学号: 姓名:一、名称解释题（每题6分，共24 分）4、机电一体化系统（产品）设计大致可分为开发性设计、适应性设计和变参数设计。
5、步进电动机按其工作原理分：主要有磁电式和反应式两大类。
6、从干扰源把干扰能量递送到干扰对象有传导和辐身寸两种方式。
7、滚珠丝杠副代号为G14008左-2-P4其中G代表内循环固定式公称直径为140 。
1、什么是机电一体化？答：机电一体化乃是机械的主功能、动力功能、信息功能和控制功能上引进微电子技术并将机械装置与电子设备以及相关软件有机结合而构成系统的总称。
机电一体化试题(卷)与答案汇总
目录机电一体化复习题2机电一体化复习题参考答案6机电一体化技术试题11答案与评分标准13机电一体化复习题18一、名词解释18二、填空题19三、简答题20四、选择题。
〔无答案〕23五、应用题24《机电一体化技术》试卷〔一〕27《机电一体化技术》试卷 (一)答案29《机电一体化技术》试卷 (二)30《机电一体化技术》试卷(二) 答案33《机电一体化技术》试卷 (三)35《机电一体化技术》试卷 (三)答案38《机电一体化技术》试卷 (四)40《机电一体化技术》试卷 (四) 答案42《机电一体化技术》试卷 (五)45《机电一体化技术》试卷 (五) 答案47机电一体化系统设计试题51一、填空题〔每空1分，共20分〕51二、简答题〔每题5分，共30分〕51三、计算题〔共20分〕〔将此题答案写在答题纸上〕52四、综合分析题〔共30分〕52机电一体化系统设计试题答案53一、填空题〔每空1分，共20分〕53二、简答〔每题5分，共30分〕53三、计算题〔共20分〕54四、综合分析题〔30分〕54机电一体化复习题一、名词解释1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O接口8 I/O通道 9 串行通信 10直接存储器存取〔DMA〕二、判断题：1 在计算机接口技术中I/O通道就是I/O接口。
〔×〕2 滚珠丝杆不能自锁。
〔√〕3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。
〔×〕4 异步通信是以字符为传输信息单位。
〔√〕5 同步通信常用于并行通信。
〔×〕6 无条件I/O方式常用于中断控制中。
〔×〕7从影响螺旋传动的因素看，判断下述观点的正确或错误〔1〕影响传动精度的主要是螺距误差、中径误差、牙型半角误差〔√〕〔2〕螺杆轴向窜动误差是影响传动精度的因素〔√〕〔3〕螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素〔√〕〔4〕温度误差是影响传动精度的因素〔√〕三、单项选择题1. 步进电动机，又称电脉冲马达，是通过〔 B 〕决定转角位移的一种伺服电动机。
机电一体化期末试题及答案
机电一体化期末试题及答案导言：机电一体化是指将机械和电气控制技术相结合，实现自动化控制和智能化运行的工程技术领域。
本文将为大家提供一份机电一体化期末试题及答案，帮助大家加深对该领域知识的理解和掌握。
一、选择题（共30题，每题2分，共60分）1. 机电一体化的主要目的是：A. 提高生产效率B. 降低生产成本C. 增加产品质量D. 以上皆是2. 下列哪个不属于机电一体化中的机械部分：A. 传感器B. 驱动装置C. 机械结构D. 运动控制器3. 以下哪种是机电一体化中常见的传感器类型：A. 光电传感器B. 温度传感器C. 压力传感器D. 以上皆是4. 机电一体化中常用的自动控制设备是：A. 电机B. PLCC. 电工元件D. 电缆5. 机电一体化中的“电气”是指：A. 电机和电缆B. 电器和电缆C. 电子和电气设备D. 电机和电气设备......二、填空题（共10题，每题5分，共50分）1. 机电一体化是一种将机械和电气控制技术________的工程技术领域。
2. 机电一体化的发展可以提高生产效率、降低生产成本，并增加产品________。
3. 机械部分是机电一体化的________，包括传动机构、机械结构等。
4. 传感器是机电一体化中的重要组成部分，常见的传感器类型包括光电传感器、温度传感器、________等。
5. PLC是机电一体化中常用的自动控制设备，全称为可编程逻辑________。
......三、简答题（共5题，每题10分，共50分）1. 请简要描述一下机电一体化的应用领域。
2. 机电一体化的优势是什么？3. 请简述传感器在机电一体化中的作用和原理。
4. PLC是机电一体化中常见的自动控制设备，请简单介绍其工作原理。
5. 请列举一些典型的机电一体化案例，并描述其实际应用场景。
四、综合题（共1题，30分）机电一体化是推动现代工业发展的重要技术之一。
以某汽车制造企业为例，分析并设计一个实施机电一体化的方案，可以包括如下内容：1. 企业当前的生产情况和面临的问题；2. 机电一体化在汽车制造中的应用和优势；3. 针对企业的具体情况，提出一个机电一体化方案，包括所需的设备和技术，并描述其实施步骤；4. 分析该方案对企业生产效率、成本和产品质量的影响。
《机电一体化技术》期末考试试卷及答案10
《机电一体化技术》试卷(十)考试方法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1. 单片机2. I/O接口3. I/O通道4. 串行通信5.直接存储器存取（DMA）二、单项选择题(每小题2分，共10分)1. 步进电动机，又称电脉冲马达，是通过决定转角位移的一种伺服电动机。
A 脉冲的宽度B 脉冲的数量C 脉冲的相位D 脉冲的占空比2. 对于交流感应电动机，其转差率s的范围为（）。
A.1<s<2B.0<s 1C.-1<s<1D.-1<s<03.PWM指的是（）。
A.机器人B.计算机集成系统C.脉宽调制D.可编程控制器4. PD称为（）控制算法。
A.比例B.比例微分C.比例积分D.比例积分微分5.在数控系统中，复杂连续轨迹通常采用（）方法实现。
A.插补B.切割C.画线D.自动三、简答题(每小题5分，共30分)1. 试简述光电式转速传感器的测量原理。
2. 试述可编程控制器的工作原理。
3. 在模拟输入通道中，采样/保持器有什么作用？是否模拟输入通道中必须采用采样/保持器？为什么？4. 柔性制造系统的主要特点有哪些？5 步进电动机是什么电机？它的驱动电路的功能是什么?6.伺服控制系统一般包括哪几个部分？每部分能实现何种功能？四、计算题(每小题10分，共20分)1. 某光栅传感器，刻线数为100线/mm，设细分时测得莫尔条纹数为400，试计算光栅位移是多少毫米？若经四倍细分后，记数脉冲仍为400，则光栅此时的位移是多少？测量分辨率是多少？2. 若12位A/D转换器的参考电压是±2 .5V，试求出其采样量化单位q 。
若输入信号为1V，问转换后的输出数据值是多少。
五、综合应用题(每小题15分，共30分)1.分析下图调整齿侧间隙的原理1、4－锥齿轮2、3－键5－压簧6－螺母7－轴2、周向弹簧调整法2. 分析下图差动螺旋传动原理设螺杆3左、右两段螺纹的旋向相同，且导程分别为P h1和P h2。
机电一体化技术试题及其答案
《机电一体化技术》试卷（一)一、名词解释（每小题2分，共10分)1. 测量:是人们借助于专门的设备，通过一定的方法对被测对象收集信息,取得数据概念的过程。
2。
灵敏度：指在稳态下，输出的变化量ΔY与输入的变化量ΔX的比值.即为传感器灵敏度。
S=dy/dx=ΔY/ΔX3. 压电效应：某些电介质，当沿着一定的方向对它施加力而使它产生变形时，内部就会产生极化现象，同时在它的两个表面上将产生符号相反的电荷。
当外力去掉后，它又重新恢复到不带电的状态，这种现象被称为压电效应。
4。
动态误差：动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
5. 传感器:传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的,便于应用的某种物理量的测量装置。
二、填空题（每小题2分,共20分)1. 滚珠丝杆中滚珠的循环方式: ____内循环____，_____外循环____。
2。
机电一体化系统,设计指标和评价标准应包括____性能指标系统功能使用条件经济效益。
3。
顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用___________ PLC __________________。
4。
某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______20mm ___________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的_______位置和速度________，使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为___0。
02 ___.7. 齿轮传动的总等效惯量与传动级数_____________增加而减小_________________。
8. 累计式定时器工作时有_______________________ 2 ___________________________.9. 复合控制器必定具有___________前馈控制器_________________.10. 钻孔、点焊通常选用____________简单的直线运动控制_______________类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

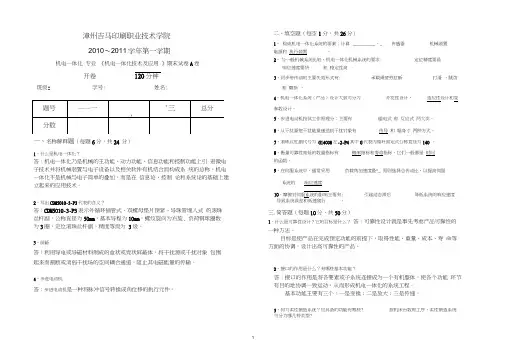

漳州吉马印刷职业技术学院
2010～2011学年第一学期
机电一体化专业《机电一体化技术及应用》期末试卷A卷
开卷120分钟
班级: 学号：姓名：
一、名称解释题（每题6分，共24分）
1、什么是机电一体化？
答：机电一体化乃是机械的主功能、动力功能、信息功能和控制功能上引进微电子技术并将机械装置与电子设备以及相关软件有机结合而构成系统的总称。
机电一体化不是机械与电子简单的叠加，而是在信息论、控制论和系统论的基础上建立起来的应用技术。
2、写出CDM5010-3-P3代表的含义？
答：CDM5010-3-P3表示外循环插管式、双螺母垫片预紧、导珠管埋入式的滚珠丝杆副，公称直径为50mm，基本导程为10mm，螺纹旋向为右旋，负荷钢球圈数为3圈，定位滚珠丝杆副，精度等级为3级。
3、屏蔽
答：利用导电或导磁材料制成的盒状或壳状屏蔽体，将干扰源或干扰对象包围起来而割断或消弱干扰场的空间耦合通道，阻止其电磁能量的传输。
4、步进电动机
答：步进电动机是一种将脉冲信号转换成角位移的执行元件。
二、填空题（每空1分，共26分）
1、构成机电一体化系统的要素：计算机、传感器、机械装置、能源和执行装置。
2、与一般机械系统比较，机电一体化机械系统的要求：定位精度要高、
响应速度要快和稳定性高。
3、同步带传动的主要失效形式有：承载绳疲劳拉断、打滑、跳齿
和磨损。
4、机电一体化系统（产品）设计大致可分为开发性设计、适应性设计和变参数设计。
5、步进电动机按其工作原理分：主要有磁电式和反应式两大类。
6、从干扰源把干扰能量递送到干扰对象有传导和辐射两种方式。
7、滚珠丝杠副代号为G14008左-2-P4其中G代表内循环固定式公称直径为 140 。
8、衡量可靠性高低的数量指标有概率指标和寿命指标。
它们一般都是时间
的函数。
9、在伺服系统中，通常采用负载角加速度最大原则选择总传动比，以提高伺服
系统的响应速度。
10、摩擦对伺服系统的影响主要有：引起动态滞后、降低系统的响应速度、
导致系统误差和低速爬行。
三．简答题（每题10分，共50分）
1、什么是可靠性设计？它的目标是什么？
答：可靠性设计就是事先考虑产品可靠性的一种方法。
目标是使产品在完成预定功能的前提下，取得性能、重量、成本、寿命等方面的协调，设计出高可靠性的产品。
2、接口的作用是什么？有哪些基本功能？
答：接口的作用是将各要素或子系统连接成为一个有机整体，使各个功能环节有目的地协调一致运动，从而形成机电一体化的系统工程。
基本功能主要有三个：一是变换；二是放大；三是传递。
3、何为柔性制造系统？应具备的功能有哪些？按机床台数和工序，柔性制造系统可分为哪几种类型？
答：FMS是指可变的、自动化程度较高的制造系统。
FMS应具备的功能有：
（1）自动完成多品种多工序零件的加工；
（2）自动输送和储料；
（3）自动诊断；
（4）信息处理。
按机床台数和工序，柔性制造系统可分为：
（1）柔性制造单元（FMC）；
（2）柔性制造系统（FMS）；
（3）柔性制造生产线（FML）；
（4）柔性制造工厂（FMF）。
4、什么是环行分配器？实现环行分配有哪些方法？如果三相步进电动机绕组为U、V、
W，写出则三相六拍的通电顺序。
答：使步进电动机绕组的通电顺序按输入脉冲的控制而循环变化的装置称为环行分配器。
实现环行分配的方法有：1软件环行分配；2硬件环行分配；3专用环行分配器。
三相六拍的通电顺序为：U→UV→V→VW→W→WU→U
或U←UV←V←VW←W←WU←U
5、试述滚珠丝杠副轴向间隙调整和预紧的基本原理。
常用有哪几种结构形式？ P31 答：其基本原理是使两个螺母间产生轴向位移，以达到消除间隙和产生预紧力的目的。
常用的结构形式有：①垫片调隙式；②螺纹调隙式；③齿差调隙式。
