KV高压预防性试验操作规程
电厂电气预防性试验操作规程
电厂电气预防性试验操作规程第一章总则第一条为了确保电厂电气设备的安全运行，提前发现设备存在的隐患并进行相应的修复和维护工作，制定本操作规程。
第二条本规程适用于电厂电气设备的预防性试验操作，包括变压器、发电机、开关设备、保护装置等。
第三条电厂应组织专业技术人员编制设备预防性试验计划，并按照计划进行试验操作。
第四条设备预防性试验应严格按照国家有关标准和规范执行。
第五条电厂应加强对试验操作人员的培训，使其熟悉操作规程和安全防护措施。
第六条试验操作前，应进行试验设备和试验设备周围环境的检查，确保设备处于正常工作状态。
第七条试验操作人员在试验过程中应严格按照操作规程和试验计划进行操作，不得擅自变动试验参数。
第二章试验设备的准备第八条试验设备应在试验前进行必要的维护和检查，确保设备处于正常工作状态。
第九条试验设备应确保有相关的操作说明和参数设置手册。
第十条试验设备的接线应符合相关标准规范，且接线端子应牢固可靠。
第十一条试验设备应经过校验和定期检测，确保其准确性和可靠性。
第十二条试验设备周围应有明确的安全标识和防护措施。
第三章试验操作流程第十三条试验操作前，需对试验设备进行除尘工作，确保设备表面清洁。
第十四条试验操作人员应按照试验计划进行设备的相应试验，包括绝缘电阻、接地电阻、绝缘强度、温升和负荷试验等。
第十五条试验操作人员应佩戴完好的工作服和个人防护用具，并确保操作区域的安全。
第十六条试验操作过程中，应严格按照试验设备操作手册中的要求设置试验参数，不得擅自变动。
第十七条试验操作人员应时刻注意试验设备的运行状态和指示灯，一旦发现异常应立即停止试验操作并报告领导。
第十八条试验操作完成后，应将试验设备还原到正常工作状态，并做好相关记录。
第四章安全防护措施第十九条试验操作人员应接受相关安全培训，熟悉相应的电气安全规范和操作方法。
第二十条试验操作人员应定期进行体检，确保身体健康和工作能力。
第二十一条试验操作人员在试验操作过程中应穿戴防静电鞋和绝缘手套等个人防护用具。
电力设备预防性试验规程
电力设备预防性试验规程一、引言在电力系统中，各种电力设备起着至关重要的作用，如变压器、断路器、绝缘子等。
为确保电力系统运行的安全和稳定，预防性试验是不可或缺的一环。
本规程旨在规范电力设备的预防性试验工作，保障电力系统的安全运行。
二、试验范围1.变压器试验；2.断路器试验；3.绝缘子试验；4.电缆试验；5.避雷器试验；6.其他电力设备试验。
三、试验原则1.预防性试验应定期进行，以确保电力设备的正常运行；2.试验应按国家标准和行业规范进行，并做好试验记录；3.试验过程中应安全第一，确保人员和设备的安全；4.在试验中发现问题时，应及时处理并记录，并根据情况调整试验周期；5.试验结果应及时汇报，提出合理的维护建议。
四、试验内容1.变压器试验（1）外观检查：检查变压器外观是否完好，是否有损坏或渗漏现象；（2）绝缘电阻测试：使用万用表检测绝缘电阻是否符合标准；（3）油质检查：将变压器油进行化验分析，检查是否有异常情况；（4）局部放电测试：采用专业测试仪器对变压器进行局部放电测试；（5）运行试验：对变压器进行负载试验，检查其运行情况。
2.断路器试验（1）机械特性试验：检查断路器的机械特性，包括开启、关闭时间等；（2）绝缘电阻测试：使用万用表检测断路器的绝缘电阻；（3）热稳定试验：通过升高断路器温度，检查其在高温下的运行情况；（4）电气特性试验：断路器对短路电流的抗扰能力；（5）操作试验：对断路器进行多次操作测试，检查其操作是否灵活、可靠。
3.绝缘子试验（1）外观检查：检查绝缘子外观是否完好；（2）绝缘电阻测试：使用万用表检测绝缘子的绝缘电阻；（3）劈裂特性试验：检测绝缘子的劈裂特性，包括机械强度；（4）盐雾腐蚀试验：对绝缘子进行盐雾腐蚀试验，检查其抗腐蚀能力；（5）污秽闪络试验：检测绝缘子的污秽闪络特性，包括耐污性能。
4.电缆试验（1）外观检查：检查电缆外观是否完好，是否有损坏或渗漏现象；（2）绝缘电阻测试：使用万用表检测电缆的绝缘电阻；（3）局部放电测试：采用专业测试仪器对电缆进行局部放电测试；（4）绝缘电压测试：对电缆进行绝缘电压测试，检查其绝缘能力；（5）运行试验：对电缆进行负载试验，检查其运行情况。

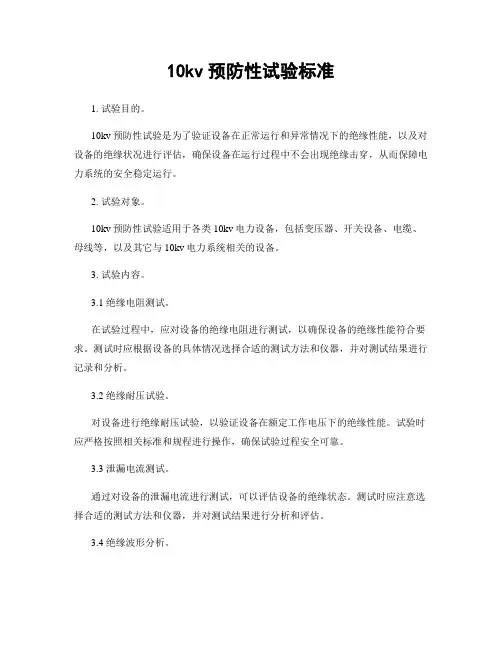

10kv预防性试验标准
10kv预防性试验标准1. 试验目的。
10kv预防性试验是为了验证设备在正常运行和异常情况下的绝缘性能，以及对设备的绝缘状况进行评估，确保设备在运行过程中不会出现绝缘击穿，从而保障电力系统的安全稳定运行。
2. 试验对象。
10kv预防性试验适用于各类10kv电力设备，包括变压器、开关设备、电缆、母线等，以及其它与10kv电力系统相关的设备。
3. 试验内容。
3.1 绝缘电阻测试。
在试验过程中，应对设备的绝缘电阻进行测试，以确保设备的绝缘性能符合要求。
测试时应根据设备的具体情况选择合适的测试方法和仪器，并对测试结果进行记录和分析。
3.2 绝缘耐压试验。
对设备进行绝缘耐压试验，以验证设备在额定工作电压下的绝缘性能。
试验时应严格按照相关标准和规程进行操作，确保试验过程安全可靠。
3.3 泄漏电流测试。
通过对设备的泄漏电流进行测试，可以评估设备的绝缘状态。
测试时应注意选择合适的测试方法和仪器，并对测试结果进行分析和评估。
3.4 绝缘波形分析。
通过对设备的绝缘波形进行分析，可以了解设备的绝缘状况和可能存在的问题。
在试验过程中，应对绝缘波形进行监测和记录，并对波形进行分析和评估。
4. 试验要求。
4.1 试验前应对试验设备进行检查和准备工作，确保试验过程中设备的安全可靠。
4.2 试验过程中应严格按照相关标准和规程进行操作，确保试验的准确性和可靠性。
4.3 试验结束后应对试验结果进行分析和评估，并对可能存在的问题进行处理和整改。
4.4 试验报告应详细记录试验过程、结果和分析，确保试验数据的可靠性和真实性。
5. 试验注意事项。
5.1 在进行试验前，应对试验设备进行全面检查，确保设备的安全可靠。
5.2 试验过程中应注意操作规程，确保试验的准确性和可靠性。
5.3 试验结束后应对试验结果进行认真分析，确保数据的真实性和可靠性。
6. 结语。
10kv预防性试验是保障电力系统安全稳定运行的重要环节，只有通过严格的试验标准和规程，才能有效评估设备的绝缘性能，及时发现和处理潜在问题，确保设备的安全可靠运行。
10KV高压预防性试验操作规程
10KV⾼压预防性试验操作规程1.⽬的确保⾼压电⽓设备的安全运⾏2.适⽤范围电⽓10KV以下的设备3.定义(⽆)4.职责热电分⼚设备负责此规程的制订及操作.5.作业⽅法5.1变压器5.1.1测绝缘电阻:5.1.2绝缘油耐压：（1）取油样时，注意最好在天⽓⼲燥时进⾏，所⽤容器须⼲燥处理，在105℃的恒温箱中烘⼲1~2⼩时，并注意保证清洁，⼀般⽤酒精，丙酮或四氯化碳清洗。
（2）油耐压试验采⽤油杯进⾏，其电极直径为25mm，厚为4mm，尤其注意间隙为2.5 mm（要求每打⼀次耐压后测⼀次间隙）。
升压试验时，必须⾄油杯中发⽣⼗分明显的⽕花放电为⽌，⼀次升压完后⽤⼲净玻璃棒在电极间搅动⼏次，再静⽌5分钟。
按步骤连续做5次，取其平均值作为试油的平均击穿电压。
⼀般10KV要求变压器油耐压在30KV以上为合格。
5.1.3直流电阻：主要⽬的是检查绕组内部引线的焊接质量；有⽆层间短路或内部短路；电压分接开关，引线与套管的接触是否良好等。
（1）电桥法：接好线后先将电桥检流计锁扣打开，调零；将被测电阻接好，注意电压线⽐电流线更应靠近被测电阻，且其不能并接；选好⽐例⽐率，最好四组电阻箱都⽤上；测量时，应先按下“电源”按扭再按“检流计”，测量完后应先打开“检流计”按扭再打开“电源”按扭。
注意测量时电桥必须放平，且防震动，接线要紧，测量时注意冲电时间稍长，⾮被试绕阻均应短接，不能开路。
（2）直流电阻测试仪：接线要紧，测试完后注意放电。
5.2⾼压柜：5.2.1测绝缘：包括母线、CT 、PT、开关柜、避雷器（1）欧表额定电压为2500V或5000V，测试时先做开路和短路试验，确认兆欧表完好（2）测试前，先执⾏停电安全技术措施，保证母线系统绝对⽆电。
（3）拆除被试系统的所有对外连线，并清洁被试品。
（4）测试完后照样是先撤出L线后再停摇。
（5）测试完后注意充分放电5.2.2母线，开关柜⼯频耐压：是考验被试品绝缘承受各种过电压能⼒的⽅法，属破坏性试验，必须是专业的⾼压试验技术⼈员来进⾏此项⼯作，特别注意⾮被试部分接地可靠。

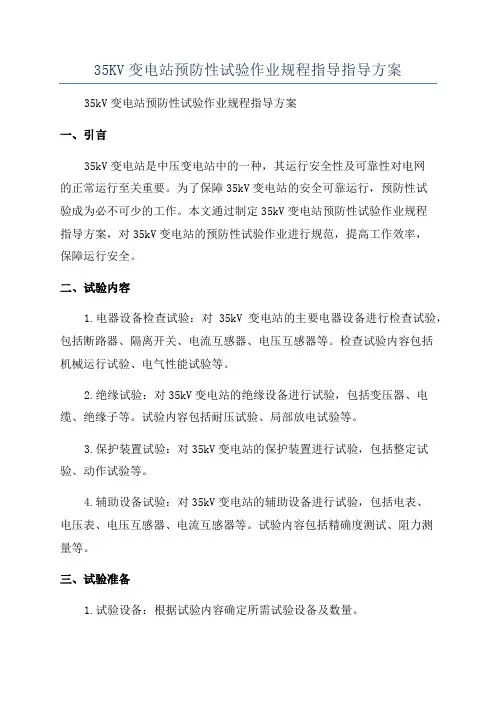

35KV变电站预防性试验作业规程指导指导方案
35KV变电站预防性试验作业规程指导指导方案35kV变电站预防性试验作业规程指导方案一、引言35kV变电站是中压变电站中的一种，其运行安全性及可靠性对电网的正常运行至关重要。
为了保障35kV变电站的安全可靠运行，预防性试验成为必不可少的工作。
本文通过制定35kV变电站预防性试验作业规程指导方案，对35kV变电站的预防性试验作业进行规范，提高工作效率，保障运行安全。
二、试验内容1.电器设备检查试验：对35kV变电站的主要电器设备进行检查试验，包括断路器、隔离开关、电流互感器、电压互感器等。
检查试验内容包括机械运行试验、电气性能试验等。
2.绝缘试验：对35kV变电站的绝缘设备进行试验，包括变压器、电缆、绝缘子等。
试验内容包括耐压试验、局部放电试验等。
3.保护装置试验：对35kV变电站的保护装置进行试验，包括整定试验、动作试验等。
4.辅助设备试验：对35kV变电站的辅助设备进行试验，包括电表、电压表、电压互感器、电流互感器等。
试验内容包括精确度测试、阻力测量等。
三、试验准备1.试验设备：根据试验内容确定所需试验设备及数量。
2.试验人员：根据试验内容确定所需试验人员及资质。
3.试验计划：制定试验计划，包括试验时间、试验内容、试验设备、试验人员等。
4.试验环境：保证试验场所的安全和舒适，如通风、照明、温度等。
四、试验执行1.试验前准备：按照试验计划，对试验设备进行检查，保证设备的正常工作。
2.试验操作：按照试验计划，进行相应的试验操作。
试验人员应穿戴符合要求的安全防护装备，并遵守操作规程。
3.试验记录：对试验结果进行准确记录，包括试验设备的状态、试验结果、试验异常等。
4.试验总结：对试验过程中的问题进行总结分析，提出合理化改进意见。
五、试验安全1.安全措施：试验人员应按照操作规程，正确使用试验设备，并随时保持警觉，发现问题及时报告。
2.应急预案：制定35kV变电站预防性试验的应急预案，包括事故处理流程、人员疏散等。
电力设备预防性试验规程
预防性试验是电力设备预防性维修的重要环节 ，通过试验掌握设备状态，及时发现和解决潜 在故障。
提高供电可靠性
预防性试验可以及时发现和解决设备存在的问 题，提高供电的可靠性和稳定性。
预防性试验的分类和内容
按照试验性质可以分为绝缘…
绝缘试验主要包括绝缘电阻、介质损耗因数和直流泄漏电流 等测试；特性试验主要包括断路器、隔离开关和接地开关等 设备的特性测试；预防性试验主要包括对电力设备的各项性 能指标进行测试。
异常数据处理与判定
确定异常标准
根据试验数据和规程，确定数据异常的标准和判定方法。
数据比对分析
将试验数据与历史数据进行比对，分析数据变化的趋势和规律，以识别异常数据。
异常判定与分类
根据数据异常标准和比对分析结果，判定异常类型和等级，并对异常数据进行分类。
数据趋势分析与预测
01
数据趋势分析
分析试验数据的整体趋势和变化规律，识别数据的变化趋势和拐点。
对试验结果进行分析
对预防性试验的结果进行统计、分析和比较，及时发现潜在问题并采取措施加以解决。
加强人员培训
01
培训计划制定
制定电力设备预防性试验人员的培训计划，提高试验人员的技能水平
和专业素养。
02
培训内容
包括电力设备的结构、工作原理、试验操作规程、安全注意事项等内
容，确保试验人员掌握正确的操作方法和判断能力。
03
电力设备基本试验方法
电阻试验
1
电阻试验是测量电力设备绝缘电阻的试验方法 ，是预防性试验中最基本的项目之一。
2
试验原理：在直流电压作用下，测量通过电力 设备的电流和电压，从而计算出电阻值。
3
高压电气预防性试验的规程及内容
高压试验规程及试验内容高压试验是高电压技术的基础与关键。
任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。
即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。
预防性试验是运行部门保证设备安全运行的重要措施。
通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。
根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。
5、必要时须进行吊芯检查。
（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，用2500V摇表摇测1分钟。
2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。
(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。
三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。
２、打压试验，（包括母线、互感器，断路器、绝缘子）。
（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。
四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。
２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。
３、进行断路器定值跳闸试验。
（分合闸、跳闸两项）４、试验周期一年一次。
（老规程）五：接地极接地电阻测量：用专用摇表测量，阻值在１欧姆以下，试验周期一年一次。
变电所电气预防性试验安全技术措施要求范本
整体解决方案系列变电所电气预防性试验安全技术措施要求（标准、完整、实用、可修改）编号：FS-QG-30370变电所电气预防性试验安全技术措施要求Requirements for safety technical measures for electrical preventivetests in substations说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定一、概况:根据《煤矿安全规程》第490、491条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。
按照集团公司电气试验室的统一要求，计划规定于20xx年4月25日至27日，对35KV变电所供电设备及电缆线路做预防性电气试验。
本次试验工作由集团公司电气试验室负责，机电科和机运工区积极配合试验。
为确保本次工作的安全顺利进行，特制定本措施。
二、施工组织:1、试验负责人:集团公司电气试验室2、配合施工负责人:王树君安全负责人:付伯杨3、工区现场人员:陈勇4、配合试验人员:赵海、汤立、王萍、王元龙三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。
2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。
3、由集团公司实验室负责试验的安排工作，工区负责开关柜的停送电，电气工作票的签发及执行工作。
试验前，将所用的两票全部准备好。
4、按照集团电气试验室负责人的要求，将试验用仪器全部接通电源。
四、35KV变电所正常运转状态为米箩110KVI回路为主运行回路，米箩矿35KV变II回路为热备用回路。
(一)米箩矿35KVII回路35KV电气设备预防性试验步骤:1、细阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器运行状态4、监护人唱票，操作人复诵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 目的
确保高压电气设备的安全运行
2. 适用范围
电气10KV以下的设备
3. 定义（无）
4. 职责
热电分厂设备负责此规程的制订及操作
5. 作业方法
5.1变压器
测绝缘电阻：
绝缘油耐压:
（1）取油样时，注意最好在天气干燥时进行，所用容器须干燥处理，在105C的恒温箱中烘干1~2小时，并注意保证清洁，一般用酒精，丙酮或四氯化碳清洗。
（2）油耐压试验采用油杯进行,其电极直径为25mm厚为4mm尤其注意间隙为m（要求每打一次耐压后测一次间隙）。
升压试验时，必须至油杯中发生十分明显的火花放电为
止，一次升压完后用干净玻璃棒在电极间搅动几次，再静止5分钟。
按步骤连续做5
次，取其平均值作为试油的平均击穿电压。
一般10KV要求变压器油耐压在30K V以
上为合格。
直流电阻：主要目的是检查绕组内部引线的焊接质量；有无层间短路或内部短路；电压分接开关，引线与套管的接触是否良好等。
（1）电桥法：接好线后先将电桥检流计锁扣打开，调零；将被测电阻接好，注意电压线比电流线更应靠近被测电阻，且其不能并接；选好比例比率，最好四组电阻箱都用上；测量时，应先按下“电源”按扭再按“检流计”，测量完后应先打开“检流计”按扭再打开“电源”按扭。
注意测量时电桥必须放平，且防震动，接线要紧，测量时注意冲电时间稍长，非被试绕阻均应短接，不能开路。
（2）直流电阻测试仪：接线要紧，测试完后注意放电。
高压柜：
测绝缘：包括母线、CT、PT开关柜、避雷器
（1）欧表额定电压为2500V或5000V,测试时先做开路和短路试验，确认兆欧表完好
（2）测试前，先执行停电安全技术措施，保证母线系统绝对无电。
（3）拆除被试系统的所有对外连线，并清洁被试品。
（4）测试完后照样是先撤出L线后再停摇。
（5）测试完后注意充分放电
5.2.2母线，开关柜工频耐压：是考验被试品绝缘承受各种过电压能力的方法，属破坏
性试验，必须是专业的高压试验技术人员来进行此项工作，特别注意非被试部分接
地可靠。
5.2.3断路器的接触电阻（同上面测直流电阻相似）
5.2.4避雷器：一般我们先检测1mA泄漏电流下电压值U1mA然后测下泄漏电流值，不
大于50 ^A为合格。
仪器采用直流高压发生器。
5.2.5开关的机械特性：分合闸时间、速度、检测分合闸不同期性。
机械特性调整参数：（电气交接及预防性试验用标准）
触头行程：8± 2mm
合闸速度：~s
分闸速度：~s
触头合闸弹跳时间：＜2 ms
三相触头合、分闸同期性：w 2 ms
真空度检查：耐压42KV1分钟、绝缘检查、耐压38KV1分钟。
操作电源试验：80% 1103额定合闸电压，65% 1203额定分
电压（当几台断路器同时进行分、合闸时，操作电源会出现低额定电压的现象）例：当直流系统因绝缘不良而发生两点间高阻接地时，可能在分合闸线圈两端窜入一个数值较低的电压，线圈动作电压过低，则易发生误动作；每相回路电组：w 2^Q 双臂电桥
5.3电缆：
测相间及相对地的绝缘电阻
5.3.2直流耐压和泄漏电流，一般对10KV的电缆线路可用2500V摇表测量对地的绝缘电阻代替直
流耐压实验。
泄漏电流值不大于50卩A,三相不平衡系数不大于2,仪器米用直流高压发生器。
5.4电机
5.4.1绝缘电阻。
5.4.2测线圈的直流电阻：采用电桥法或直流电阻测试仪。
