CAD练习图(复杂篇)
CAD练习图〔复杂篇〕
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。
并且局部在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。
图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
下列图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。
并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。
考察读图与设计等能力。
CAD轴测图的绘制
CAD轴测图的绘制一、绘图基础：轴测图是一种在二维空间内快速表达三维形体的最简单的方法，通过轴测图，可以快速获得物体的外形特征信息，进一步了解产品的设计。
1、绘制方法1）坐标法对于完整的立体，可以采用沿坐标轴的方向测量，按坐标轴画出各顶点的位置，然后连线绘图。
2）切割法对于不完整的立体，可先画出完整的轴测图，然后再利用切割的方法画出不完整的部分。
3）组合法对于较复杂的形体，可将其分成若干个基本形状，在相应的位置上逐个画出，然后将各部分形体组合起来。
2、轴测作图模式——Isoplane执行轴测投影模式的方法有：1）通过“工具——草图设置”菜单的“捕捉和栅格”选项卡，设置“捕捉类型和样式”区的“等轴测捕捉模式”为当前模式。
2）通过捕捉（Snap）命令的类型（Style）选项，设置成“等轴测”的捕捉栅格类型在不同的等轴测平面（图5-1）间转换方法有以下三种：1. 命令：Isoplane输入等轴测平面设置[左(L)/上(T)/右(R)] <左>:2. Ctrl+ E3. F5图5-1 等轴测平面在轴测模式下注写文字：在轴测模式下注写文字，文字必须设置倾斜和旋转才能看上去处于等轴测面上，而且设置的角度应该是30°和-30左等轴测面上：文字的倾斜角度为-30 °，旋转角度为-30 °；右等轴测面上：文字的倾斜角度为30 °，旋转角度为30 °；上等轴测面上：文字的倾斜角度为-30 °，旋转角度为30 °；文字的倾斜角度为30 °，旋转角度为-30 °。
在轴测模式下标注尺寸：与水平面倾斜30°的尺寸标注样式图5-2 等轴测文字样式图5-3 等轴测尺寸标注样式3、在轴测作图模式绘图在等轴测模式下同样可以绘制一般的图形，但要绘制处于等轴测平面上的图形时，应该使用正交模式绘制直线并使用圆和椭圆中的等轴测选项来绘制圆和椭圆。

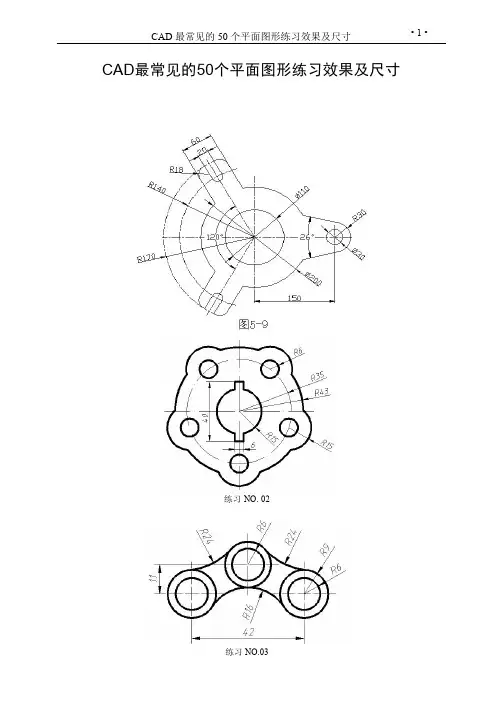

CAD最常见的50个平面图形练习-CAD制图初学入门图纸
CAD最常见的50个平面图形练习效果及尺寸
练习NO.01
练习NO.02
练习NO.03
练习NO.04
练习NO.05
练习NO.06
练习NO.07
练习NO.08
练习NO.09
练习NO.10
练习NO.11
练习NO.12
练习NO.13
练习NO.14
练习NO.15
练习NO.16
练习NO.17
练习NO.18
练习NO.19
练习NO.20
练习NO.21
练习NO.22
练习NO.23
练习NO.24
练习NO.25
练习NO.26
练习NO.27
练习NO.28
练习NO.29
练习NO.30
练习NO.31
练习NO.32
练习NO.33
练习NO.34
练习NO.35
练习NO.36
练习NO.37、38
练习NO.39
练习NO.40
练习NO.41
练习NO.42
练习NO.43
练习NO.44
练习NO.45
练习NO.46
练习NO.47
练习NO.48
练习NO.49
练习NO.50
《最常见的50个平面图形练习效果及尺寸》是一套专为CAD学习者设计的练习图集。
本图集精选了50个最常见的平面图形，涵盖了各种几何形状和尺寸，旨在帮助读者提高CAD绘图技能。
通过这套图集的练习，学习者可以熟练掌握图形的绘制、修改、
标注等操作，提升绘图速度和精度。
每个图形都附有详细的尺寸标注，便于读者对照练习，确保练习效果。
这套图集是CAD初学者和进阶者不可多得的实用工具。
CAD练习题(附带详细绘图步骤)
AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采取多段线的圆弧命令快速绘制。
◆操纵提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操纵，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕获圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操纵提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操纵提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕获”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕获大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用鸿沟修剪命令完成。
《CAD轴测图画法》课件
轴测图的绘制步骤
确定坐标轴
首先确定三个互相垂直的 坐标轴，通常选择X、Y 、Z轴。
标注尺寸
根据需要标注物体的尺寸 和比例。
绘制基面
在图纸上绘制一个水平面 作为基面，该基面与X、 Y轴相交。
绘制物体
添加细节
根据需要添加物体的细节 ，如孔、槽等。
根据物体的实际形状，沿 基面绘制物体的轮廓。
Part
04
CAD轴测图的常见问题与解 决方案
问题一：如何保证轴测图的准确性？
精确测量
VS
在绘制CAD轴测图时，需要使用精确 的测量工具和绘图软件，确保绘制的 轴测图与实际物体尺寸一致。同时， 在绘制过程中，需要不断进行校准和 修正，以确保轴测图的准确性。
问题一：如何保证轴测图的准确性？
参考原图
轴测图的绘制技巧
选择合适的角度
选择合适的角度进行绘制 ，以便更好地表达物体的 形状和特征。
注意细节
在绘制过程中注意细节的 处理，如线条的粗细、曲 线的平滑度等。
掌握比例
掌握好物体各部分的比例 关系，以便更好地表达物 体的真实形状。
Part
03
CAD轴测图的实例演示
实例一：简单物体的轴测图绘制
总结词：基础入门
详细描述：通过绘制简单的物体，如立方体、圆柱体等，介绍轴测图的基本概念 和绘制方法，为初学者打下基础。
实例二：复杂物体的轴测图绘制
总结词：进阶技巧
详细描述：针对复杂物体，如组合体、曲面体等，介绍如何运用轴测图技巧进行绘制，提高作图效率 。
实例三：组合物体的轴测图绘制
总结词：综合应用
详细描述：通过绘制多个物体的组合体，展示轴测图在实际工程设计中的应用，培养综合运用能力。
cad练习题和答案
cad 练习题和答案
精品文档 cad 练习题和答案 1、以下说法正确的是 A、逆时针角度为正值 B、顺时针角度为负值 C、角度的正负要依据设置 D、以上都不对 2、要表明绝对位置为 5，5 的点的方式是: A、@5，B、#5，C、5，D、5〈5 3、要表示离现在对象 4 单位远，成 37 度角的点用表示 A、4〈3B、@4〈3C、4，3D、37〈4 4、在 CAD 中为一条直线制作平行线用什么命令最简单 A.移动 B.镜像 C.偏移 D.旋转 5、一个完整的尺寸由哪几部分组成 A.尺寸线、文本、箭头 B.尺寸线、尺寸界线、文本、标记 C.基线、尺寸界线、文本、箭头 D.尺寸线、尺寸界线、文本、箭头 6、AUTOCAD 中用于绘制圆弧和直线结合体的命令为 A.圆弧 1 / 24
