金相技术与材料组织显示分析

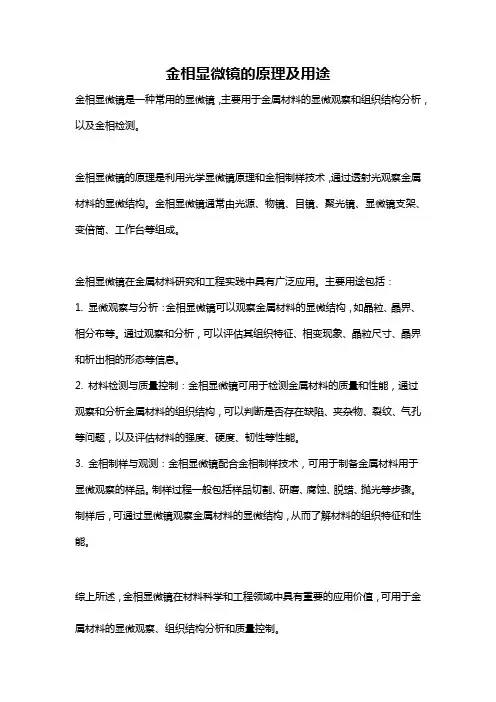

金相显微镜的原理及用途
金相显微镜的原理及用途
金相显微镜是一种常用的显微镜，主要用于金属材料的显微观察和组织结构分析，以及金相检测。
金相显微镜的原理是利用光学显微镜原理和金相制样技术，通过透射光观察金属材料的显微结构。
金相显微镜通常由光源、物镜、目镜、聚光镜、显微镜支架、变倍筒、工作台等组成。
金相显微镜在金属材料研究和工程实践中具有广泛应用。
主要用途包括：
1. 显微观察与分析：金相显微镜可以观察金属材料的显微结构，如晶粒、晶界、相分布等。
通过观察和分析，可以评估其组织特征、相变现象、晶粒尺寸、晶界和析出相的形态等信息。
2. 材料检测与质量控制：金相显微镜可用于检测金属材料的质量和性能，通过观察和分析金属材料的组织结构，可以判断是否存在缺陷、夹杂物、裂纹、气孔等问题，以及评估材料的强度、硬度、韧性等性能。
3. 金相制样与观测：金相显微镜配合金相制样技术，可用于制备金属材料用于显微观察的样品。
制样过程一般包括样品切割、研磨、腐蚀、脱蜡、抛光等步骤。
制样后，可通过显微镜观察金属材料的显微结构，从而了解材料的组织特征和性能。
综上所述，金相显微镜在材料科学和工程领域中具有重要的应用价值，可用于金属材料的显微观察、组织结构分析和质量控制。
材料力学性能的微观表征与分析
材料力学性能的微观表征与分析材料力学性能的微观表征与分析在现代材料科学中起着重要的作用。
通过对材料微观结构进行分析，可以揭示材料的力学性能和力学行为的本质。
本文将介绍一些常用的微观表征技术，并探讨其在材料力学性能研究中的应用。
1. 金相显微镜金相显微镜是一种常见的材料显微镜，能够观察材料的显微组织和颗粒尺寸。
通过金相显微镜，可以对材料的晶粒大小、晶体结构和相含量等进行直观的观察和分析。
晶粒大小对材料的力学性能有很大影响，小晶粒尺寸通常会导致材料的强度和硬度增加。
2. 电子显微镜电子显微镜是一种高分辨率的显微镜，可以观察材料的微观结构和表面形貌。
扫描电子显微镜（SEM）是其中一种常用的电子显微镜技术，可以获得材料表面的高分辨率图像。
透射电子显微镜（TEM）则能够观察材料的内部结构。
这些电子显微镜技术可以提供关于材料微观结构和缺陷的详细信息，揭示材料的力学性能和失效机制。
3. X射线衍射X射线衍射是一种常用的材料表征技术，通过对材料中的晶体进行衍射分析，可以确定晶体的晶胞参数和晶体结构。
通过X射线衍射，可以研究晶体中的缺陷和残余应力等信息，从而揭示材料的力学行为。
4. 原子力显微镜原子力显微镜（AFM）是一种能够对材料表面进行原子级分辨的显微镜技术。
通过AFM，可以获得材料表面的三维形貌和力学性质。
AFM在材料力学性能的表征中具有广泛的应用，例如，可以通过AFM 观察微米级混凝土的表面纳米级颗粒的分布和力学特性。
5. 纳米压痕技术纳米压痕技术是一种通过在纳米尺度下对材料表面施加压力，来研究材料力学性质的方法。
通过纳米压痕实验，可以获得材料的硬度、弹性模量和塑性形变等重要力学参数。
这种技术可以应用于各种材料，从金属和陶瓷到生物材料和聚合物等。
通过以上的微观表征技术，我们可以揭示材料的微观结构和力学性能之间的关系。
这些表征技术为材料的设计和优化提供了重要的信息和依据。
例如，在材料的强度提升方面，我们可以通过观察晶粒大小和晶体结构来优化材料的微观结构，从而增强材料的力学性能。
材料金相分析
材料金相分析
材料金相分析是一种通过金相显微镜观察金属材料的微观组织结构，从而了解其组织形貌、组织比例和组织中各相的分布情况的分析方法。
金相分析是材料分析领域中的重要手段，对于研究材料的性能和品质具有重要意义。
金相分析的基本原理是利用金相显微镜对材料进行观察和分析。
金相显微镜是一种特殊的显微镜，可以在金相试样表面形成清晰的金相显微图像。
通过观察这些金相显微图像，可以了解材料的晶粒大小、晶界分布、相含量和相分布等信息，从而对材料的性能进行评估和分析。
金相分析的步骤主要包括试样的制备、腐蚀显微观察和图像分析。
试样的制备是金相分析的关键步骤，它直接影响到金相显微图像的质量和分析结果的准确性。
腐蚀显微观察是利用腐蚀剂将试样表面的氧化层和其他污染物去除，使金相显微图像更清晰。
图像分析是对金相显微图像进行定量和定性分析，包括晶粒尺寸测量、相含量计算和相分布分析等。
金相分析可以用于研究材料的晶粒大小和形貌、晶界的分布和形态、各种相的含量和分布、材料的组织均匀性和致密性等。
通过金相分析，可以评估材料的显微组织特征，为材料的性能和品质提供重要的参考依据。
金相分析在金属材料、陶瓷材料、复合材料等领域都有广泛的应用。
总之，材料金相分析是一种重要的材料分析方法，通过观察和分析材料的金相显微图像，可以了解材料的微观组织结构和性能特征，为材料的研究和应用提供重要的信息和依据。
希望通过本文的介绍，读者对材料金相分析有了更深入的了解，进一步认识到其在材料科学和工程中的重要作用。
金相学和材料显微组织定量分析技术
金相学和材料显微组织定量分析技术发表时间：2019-05-17T10:41:32.753Z 来源：《电力设备》2018年第32期作者：杨丹娜许诺呼唤[导读] 摘要：金相学被认为是金属学的先导，是金属学赖以形成与发展的基础，亦曾被用作早期金属学的代名词；金属材料与热处理专业在过去相当一段时期内则被简称为“金相专业”。
（哈尔滨汽轮机厂有限责任公司黑龙江 150046）摘要：金相学被认为是金属学的先导，是金属学赖以形成与发展的基础，亦曾被用作早期金属学的代名词；金属材料与热处理专业在过去相当一段时期内则被简称为“金相专业”。
同样，光学显微镜技术对于无机非金属材料学和其它材料分支学科的重要作用亦类同于其对于金属学；国际上亦有建议采用材相学（materia lography）取代金相学之称，以反映其研究对象已从金属材料拓展到无机非金属材料和高分子材料、复合材料这一现实。
关键词：金相学；图像分析；计算机仿真；材料显微组织；介绍了材料显微组织几何形态的定量表征与分析技术及其标准化、显微组织仿真及设计、以及金相研究时应注意的材料显微组织的若干特性等内容。
对金相学、材相学、体视学、图像分析、虚拟金相学、显微组织仿真及其相互关系亦予以讨论。
一、材料显微组织的计算机仿真与虚拟金相学光学金相技术可以提供材料制备、加工和热处理过程中相变和显微组织演变的许多定性和定量信息。
然而，由于不透明材料三维微观组织的不直接可视性，许多涉及三维显微组织的材料理论模型的验证，难以实际实现的显微组织演变过程研究。
基于模型的材料体视学研究、显微组织的三维可视化研究、材料显微组织的虚拟设计等仍然需要寻求新的辅助研究方法。
材料显微组织结构的计算机辅助模型化与仿真设计即这样一种方法。
利用这些既遵从材料显微组织形成和演变规律，又已数字化且可视化的显微组织仿真的静态或动态模型，可以进行晶粒或任何组织组成物及其动态演变过程的直观分析和定量研究（将其称为“ 虚拟金相学”），获得若干真实金相学所无法获得的组织表征信息和含时间变量的动力学显微组织数据，将有助于我们对真实材料显微组织及其各种演变过程的进一步了解，是近年来材料显微组织学的一个前沿研究方向。
金相试样制备与显示技术
金相试样制备与显示技术
金相试样制备与显示技术是一种用于金相显微镜观察金属材料微观结构的技术。
金相试样制备是指将金属材料从大块材料切割成小块，然后通过打磨、抛光、腐蚀等步骤，将金属表面处理得平整、光洁，并暴露出材料的内部结构。
常用的制备方法包括手工制备和自动制备。
手工制备一般使用砂轮、砂纸等工具，需要较长的时间和较高的操作技能。
自动制备则使用金相试样制备设备，通过设备的操作可以快速、精确地制备出金相试样。
金相试样显示技术是指通过金相显微镜观察金属材料的微观结构。
金相显微镜是一种专门用于观察金属材料显微结构的显微镜。
金相试样在显微镜下观察时，可以通过调节显微镜的倍数和焦距，观察到金属材料的晶粒结构、孔隙、裂纹等微观特征。
常见的金相试样显示技术包括金相显微镜观察、相差显微镜观察、偏光显微镜观察等。
金相试样制备与显示技术在金属材料的研究和检测中起着重要的作用。
通过观察金属材料的微观结构，可以了解金属的组织、相变、热处理状态等信息，进而评估材料的性能和质量。
金相组织显微分析实验报告模板
金相组织显微分析实验报告模板
金相试样磨制方法（要求简要概述）
磨制方法：
砂纸平铺在玻璃板上，一手按住砂纸，另一手握住试样，使试样磨面朝下并与砂纸接触，在轻微压力作用下向前推行磨制。
磨制以“单程单向”方式重复进行。
在调换下一号更细的砂纸时，应将试样上的磨屑和砂粒清除干净，并使试样的磨制方向调转90°。
实验结
果
光滑镜面在显微镜下只能看到一片光亮，除某些非金属夹杂物、石墨、孔洞、裂纹外，无法辨别出各种组织组成物及其形态特征。
通过腐蚀使试
样磨面的显微组织显露出来，便于观察分析。
实验过程中要注意磨制和抛
光的方向，在腐蚀时不可用手触摸，要腐蚀足够时间。
金相组织检验方法
金相组织检验方法金相组织检验方法是金相显微镜检验技术的一种，用于对材料的组织结构进行观察和分析。
该方法可以通过金相显微镜观察材料的显微结构，了解材料的晶体形态、组织相、晶粒大小、晶界、位错、包含物等信息，从而评估材料的性能和质量。
首先是样品的制备。
要进行金相组织检验，首先需要从待测材料中取得一个小的标本。
样品通常根据材料的大小和形状进行切割、研磨和研磨，最后用金相显微镜进行观察。
在制备过程中，需要注意使用适当的研磨纸和研磨液，以保证样品表面的平整度和光洁度。
接下来是显微结构观察。
将制备好的样品放置在金相显微镜上，并调整显微镜的放大倍数和焦距，使得样品的显微结构能够清晰可见。
观察时，可以通过改变镜筒和台架的位置，旋转样品，以便观察不同方向上的显微结构。
观察时应注意调节光源的亮度和对比度，以获得清晰的图像。
最后是结构分析。
在观察样品的显微结构后，可以通过对观察到的组织、晶粒、晶界等特征进行分析，以获得对材料性能和质量的评估。
例如，结构分析可以通过计数晶粒的数量来确定晶粒大小的分布范围，进一步评估材料的均匀性。
还可以通过观察晶粒边界和晶界的形态来判断材料的结晶性能和纯度。
此外，还可以通过观察包含物、位错、缺陷等特征来评估材料的质量。
需要指出的是，金相组织检验方法需要配备金相显微镜和相关配件，包括样品制备工具和设备。
此外，进行金相组织检验时，还需要操作员具备一定的金相显微镜操作技能和对材料组织结构的理解。
对于不同类型的材料，可能需要使用不同的显微镜和特殊的显微观察技术来实现金相组织检验。
综上所述，金相组织检验方法是一种通过金相显微镜观察材料的显微结构来评估材料性能和质量的技术。
通过样品的制备、显微结构观察和结构分析三个步骤，可以获得材料的晶体形态、组织相、晶粒大小、晶界、位错、包含物等信息，从而对材料进行评估和分析。
金相实验报告
金相实验报告摘要：本实验主要通过金相技术对金属材料进行了微观组织分析，从而探究不同材料的性能差异。
通过制备、打磨、腐蚀和显微观察等步骤，我们成功地获取了金属样品的显微组织图像，并对其组织结构进行了分析和评价。
实验结果表明，金相技术是一种有效的材料分析方法，能够提供有关材料性能的重要信息。
引言：金相技术是一种通过显微观察和组织分析来研究金属材料的方法。
在工程实践中，金相技术广泛应用于金属材料的质量控制、疲劳寿命预测、失效分析等领域。
通过金相实验可以观察到材料的晶粒大小、晶界、相分布等微观结构，从而深入了解材料性能差异的原因。
本实验选取了几种常见金属材料进行分析，旨在探究不同材料的显微组织差异，为材料选择和工程设计提供依据。
实验方法：1. 材料制备：选取不同类型的金属材料，如铜、铁、铝等，并制备成试样。
2. 打磨处理：对试样进行打磨，以获得光滑的表面。
3. 腐蚀处理：将试样放入适当的腐蚀液中，根据不同材料的特性和目的选择合适的腐蚀液和腐蚀时间。
4. 清洗和烘干：将腐蚀后的试样进行清洗和烘干，以去除腐蚀液和表面沉积物。
5. 显微观察：将试样放入金相显微镜中，利用光学放大技术观察试样的显微组织。
实验结果与讨论：通过金相显微镜观察，我们成功地获取了不同金属材料的显微组织图像。
根据观察结果，我们对每种材料的组织结构进行了详细分析和评价。
1. 铜材料：铜材料的显微组织呈现出均匀的晶粒分布，晶界清晰且细小。
这说明铜具有良好的热导性和电导性能，并且具有较高的塑性和延展性。
2. 铁材料：铁材料的显微组织呈现出聚集的莱昂纳德结构和奥氏体组织。
莱昂纳德结构的形成使得铁材料具有较高的硬度和强度，在应用中常用于制造耐磨件。
3. 铝材料：铝材料的显微组织呈现出等轴晶粒结构，晶界清晰但显得较粗。
这表明铝材料具有较好的延展性和可锻性，常用于制造航空器等领域。
结论：通过金相实验的显微观察和组织分析，我们深入了解了不同金属材料的显微组织差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（a）浸蚀法 （b）滴蚀法 （c）摖蚀法
样品 腐蚀剂 滴管
样品 沾腐蚀剂棉花
（a）浸蚀法 （b）滴蚀法 （c）摖蚀法
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
化学腐蚀操作
• 选定的腐蚀剂并配制。 • 选择腐蚀方法，浸蚀法。 • 腐蚀数秒，颜色适当。 • 冲水，酒精冲洗。 • 充分干燥。 • 显微镜观察分析。
西安交通大学 材料教学实验中心
❖
浸 蚀 效 果
、
12
层 片
状
1—渗碳体 2—铁素体
珠
光
体
组
织
浸蚀效果 、层片状珠光体组织
金相技术与材料组织显示 分析
两 相 组 织 浸 蚀 示 意 图
西安交通大学 材料教学实验中心
• 单相固溶体铁素体组织 • 两相组织珠光体组织
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
• 检验面整平 • 倒角 • 粗砂纸磨制
粗磨
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
细磨
❖ 在一套不同粒度的砂纸上磨制，由粗到细。 ❖ 更换砂纸时，磨痕方向与上道垂直，砂粒勿
带入下道。 ❖ 磨向要长、用力匀，样品与砂纸紧密接触。
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
• 放置时间一般为数分钟，甚至几十小时，有的随用随配等， 注意具体的说明规定。
• 注意配制过程中，一定要等到一种约品完全溶解后，才能 放入另一种。
• 一般应戴防护耐酸手套配制，若不慎将化学约品粘上，应 用水充分冲洗。
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
常用腐蚀剂
序号 腐蚀剂名称
西安交通大学 材料教学实验中心
化学腐蚀的原理
纯金属或单相均匀的固溶体 化学腐蚀方式
两相组织化学腐蚀方式
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
意蚀体固均单 图示浸溶匀相
•
浸 蚀 效 果
腐蚀后平面 腐蚀后倾斜
、
铁
素
体
之
晶
界
浸蚀效果、铁素体之晶界组织观察
组
织
观
察
金相技术与材料组织显示 分析
材料教学实验中心
材料教学实验中心
金相技术与材料组织显示 分析
西西安安交交通通大大学学 材材料料教教学学实实验验中中心心
实验一
金相样品的制备与 金相显微镜的使用 及数码照相技术
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
一、实验目的
1 初步学会金相样品制备的基本方法 2 分析样品制备缺陷及防止措施 3 初步认识金相显微镜下的组织特征 4 学习数码照相技术
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
二、实验概述
金相样品的制备
数码照相技术
金相显微镜的使用
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
金相样品制备的基本方法
取样、镶嵌
粗磨、细磨
抛光、 腐蚀
观察、分析
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
在要检测的材料或零取件样上截取样品，取样部位和
否则重抛光或用水冲洗，用酒精冲洗，吹干腐蚀。
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
其它磨抛设备
• 粗磨、细磨、抛光在预磨机、磨抛机上进行。
预磨机
磨抛机
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
腐蚀
• 化学腐蚀 • 电解腐蚀 »恒电位腐蚀等
金相技术与材料组织显示 分析
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
腐蚀剂的配制方法
• 腐蚀剂是由酸、碱、盐以及酒精和水等配制而成，钢铁材 料最常用的化学腐蚀试剂是3—5%硝酸酒精。
• 首选配制简单、安全的腐蚀剂。按腐蚀剂中规定的各成份 比例配制。
• 将溶质如酸等按次加入到溶剂中，放置一段时间后再进行 腐蚀。
各类高合金钢及不锈钢组 织
黄铜及青铜的组织显示
铝及铝合金的组织显示
西安交通大学 材料教学实验中心
样品制备过程注意事项
序号
1
步骤
取样
注意事项
尽量避免和减少塑性变形、热所引起的组织变化，截取可加水等冷却。
2
镶嵌 热镶嵌在专用设备上进行，只适应于加热对组织不影响的材料。
3
粗磨 若有渗层等表面处理时，不要倒角，且要磨掉约1.5mm，如渗碳。
苦味酸2—5 苛性钠20—25 蒸馏水100
加热到60ºC腐蚀5 到30分钟
盐酸 10 硝酸 3 酒精 100
腐蚀2—10分钟
盐酸 3 硝酸 1
腐蚀数秒
三氯化铁5 盐酸 10 水 100
腐蚀1—2分钟
氢金氟相酸0技.5 术与材料组腐织蚀显数示秒 水分析100
渗碳体呈暗黑色，铁素体 不着色
高速钢淬火及淬火回火后 晶粒大小
• 按抛光机开关面版上的指示方向，打开开关或按钮，
• 抛光盘转动平稳后进行抛光
• 抛光时，头要抬高，以防样品飞出伤人。
• 注意安全。
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
抛光方法
❖ 选择抛光粉 ❖ 配制抛光溶液，比例大约为10—15%。 ❖ 打开抛光机开关或按钮， ❖ 手握紧样品放在盘半径约一般处抛光。 ❖ 边抛光边加入少量的抛光液。 ❖ 注意若抛光液浓度不均匀，振动瓶子，数秒后加入。 ❖ 一般的材料用Cr203绿粉、帆布粗抛光即可。 ❖ 特殊样品要用Fe2O3红粉、丝绒细抛光。 ❖ 样品表面抛好后，光亮如镜，干净干燥可腐蚀。
1 硝酸酒精溶液 2 苦味酸酒精溶液
3 苦味酸钠溶液
4 混合酸酒精溶液
5 王水溶液 6 氯化铁、盐酸水溶
液 7 氢氟酸水溶液
成分ml（g） 腐蚀条件
适应范围
硝酸 1—5 酒精 100
室温腐蚀数秒
碳钢及低合金钢，能清晰 的显示铁素体晶界
苦味酸4 酒精 100
室温腐蚀数秒
碳钢及低合金钢，能清晰 的显示珠光体和碳化 物
抛光
• 电解抛光 • 化学抛光 • 机械抛光 • 复合抛光等
常用机械抛光
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
抛光材料
• 抛光粉 • 抛光液 • 抛光布
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
抛光机使用方法与 注意事项
• 开机前，检查并放好抛光布，压布圈、环形盖。
磨面根据分析要求而定，截取方法视材料硬度选
择，车尺、寸刨以、适宜手握为宜。
砂轮切割
线切割机
锤击等
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
法方样取用常
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
夹持
镶嵌
热镶嵌
冷镶嵌
金相技术与材料组织显示 分析
西安交通大学 材料教学实验中心
