【CN209918535U】一种安全型实验室通风柜净化系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920527216.1(22)申请日 2019.04.18(73)专利权人 上海航天建筑设计院有限公司地址 201108 上海市闵行区金都路3805号2号楼3楼(72)发明人 李楠 (51)Int.Cl.B08B 15/02(2006.01)B01D 53/74(2006.01)B01D 46/00(2006.01)
(54)实用新型名称一种安全型实验室通风柜净化系统(57)摘要本实用新型提供了一种安全型实验室通风柜净化系统，包括通风柜、导风组件以及废气净化箱和过滤箱；通风柜包括储物箱和操作窗口，储物箱位于操作窗口下方位置，操作窗口上位位置设置有导风组件；导风组件包括依次连接的伸缩管、弯管、静音风机和锥形风屛，锥形风屛下端装设有安装框体，安装框体上可拆卸安装有网板，锥形风屛内设置有锥形筒，锥形筒通过固定板安装在安装框体上，锥形筒与锥形风屛之间形成导风通道。该安全型实验室通风柜净化系统，能够净化实验室的废气、蒸汽、气体、微粒、烟雾、煤烟、灰尘、气悬体等有害物质，防止其排出实验
室污染空气。
权利要求书1页 说明书3页 附图2页CN 209918535 U2020.01.10
CN 209918535
U1.一种安全型实验室通风柜净化系统，其特征在于，包括通风柜(10)、设置于所述通风柜(10)顶部的导风组件(20)以及与所述导风组件(20)依次连通的废气净化箱(30)和过滤箱(40)；其中，所述通风柜(10)包括储物箱(11)和操作窗口(12)，所述储物箱(11)位于所述操作窗口(12)下方位置，所述操作窗口(12)上位位置设置有所述导风组件(20)；所述导风组件(20)包括依次连接的伸缩管(29)、弯管(28)、静音风机(27)和锥形风屛(26)，所述锥形风屛(26)下端装设有安装框体(22)，所述安装框体(22)上可拆卸安装有网板(21)，所述锥形风屛(26)内设置有锥形筒(25)，所述锥形筒(25)通过固定板(23)安装在所述安装框体(22)上，所述锥形筒(25)与所述锥形风屛(26)之间形成导风通道(24)，所述导风通道(24)的上端与所述弯管(28)连通，下端经所述网板(21)与所述操作窗口(12)连通。2.根据权利要求1所述的安全型实验室通风柜净化系统，其特征在于，所述操作窗口(12)两侧柜体上安装有垂直滑轨(13)，玻璃视窗(14)通过滑轨(13)可滑动设置于两所述垂直滑轨(13)上。3.根据权利要求1所述的安全型实验室通风柜净化系统，其特征在于，所述锥形筒(25)的左右两侧锥面与所述锥形风屛(26)内壁不连接，以形成所述导风通道(24)；以及所述锥形筒(25)的前后两侧锥面与所述锥形风屛(26)内壁连接，以固定所述锥形筒(25)。4.根据权利要求1所述的安全型实验室通风柜净化系统，其特征在于，所述固定板(23)的左右端面与所述安装框体(22)的左右侧内壁不连接，以使两者之间形成与所述导风通道(24)连通的通道；且所述固定板(23)的前后端面与所述安装框体(22)的前后侧内壁固定连接，以将所述固定板(23)固定在所述安装框体(22)上。5.根据权利要求1所述的安全型实验室通风柜净化系统，其特征在于，所述固定板(23)的下端面与所述网板(21)的上端面不连接，以形成与所述导风通道(24)连通的通道。6.根据权利要求1所述的安全型实验室通风柜净化系统，其特征在于，所述废气净化箱(30)包括净化箱体(31)、进气管道(32)和排气管道(33)，所述进气管道(32)的一端连通所述伸缩管(29)，另一端与所述净化箱体(31)的底部连通；所述排气管道(33)的一端与所述净化箱体(31)的上部连通，另一端连通所述过滤箱(40)。7.根据权利要求6所述的安全型实验室通风柜净化系统，其特征在于，所述净化箱体(31)顶部设置有进液口(34)，底部设置有排液口(35)，所述进液口(34)和排液口(35)处均设置有阀门，所述净化箱体(31)内装设有化学清洗液(36)。8.根据权利要求1所述的安全型实验室通风柜净化系统，其特征在于，所述过滤箱(40)包括过滤箱体(41)和依次设置于所述过滤箱体(41)内的滤布层(42)和活性炭吸附层(43)，所述过滤箱体(41)的一侧与排气管道(33)连通，另一侧通过管道连通室外。9.根据权利要求8所述的安全型实验室通风柜净化系统，其特征在于，所述滤布层(42)为90-120目的锦纶网布；所述网板(21)为60-
80目的不锈钢网板。权 利 要 求 书1/1页
2CN 209918535 U
【CN210070128U】一种智能公厕的通风净化系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920433496.X(22)申请日 2019.04.02(73)专利权人 深圳有向空间设计工程有限公司地址 518000 广东省深圳市南山区沙河街道锦绣北街金众工业小区201栋401室C14(72)发明人 唐勇 (74)专利代理机构 北京酷爱智慧知识产权代理有限公司 11514代理人 安娜(51)Int.Cl.F24F 7/007(2006.01)F24F 3/16(2006.01)F24F 3/14(2006.01)F24F 13/00(2006.01)B01D 53/04(2006.01)B01D 53/26(2006.01)
(54)实用新型名称一种智能公厕的通风净化系统(57)摘要本实用新型公开了一种智能公厕的通风净化系统，包括公厕侧壁上开设的出气孔和设置在公厕侧壁上对应所述出气孔处的抽风装置，还包括干燥装置和除臭装置，干燥装置可拆卸地安装在出气孔内；除臭装置包括旋转板和氨气吸附板，旋转板的顶部转动安装在出气孔朝向抽风装置一侧的上方，旋转板内设有朝向旋转板一侧开口的第一凹槽，且第一凹槽朝向出气孔的一侧侧壁上设有与出气孔相连通的第一通风孔，第一凹槽背离出气孔的一侧设有若干个第二通风孔；氨气吸附板安装在所述第一凹槽内。本实用新型有效地净化了从公厕抽出的气体，减少了对公厕周
围空气的污染。
权利要求书1页 说明书3页 附图4页CN 210070128 U2020.02.14
CN 210070128
U1.一种智能公厕的通风净化系统，包括公厕侧壁上开设的出气孔和设置在公厕侧壁上对应所述出气孔处的抽风装置，其特征在于：还包括干燥装置和除臭装置，干燥装置可拆卸地安装在出气孔内；除臭装置包括旋转板和氨气吸附板，旋转板的顶部转动安装在出气孔朝向抽风装置一侧的上方，旋转板内设有朝向旋转板一侧开口的第一凹槽，且第一凹槽朝向出气孔的一侧侧壁上设有与出气孔相连通的第一通风孔，第一凹槽背离出气孔的一侧设有若干个第二通风孔；氨气吸附板安装在所述第一凹槽内。2.根据权利要求1所述的一种智能公厕的通风净化系统，其特征在于：所述旋转板内的第一凹槽倾斜设置，且第一凹槽开口的一侧高于与开口相对的一侧。3.根据权利要求2所述的一种智能公厕的通风净化系统，其特征在于：所述旋转板底部通过锁紧块锁紧在出气孔下方。4.根据权利要求1或2或3所述的一种智能公厕的通风净化系统，其特征在于：所述干燥装置为带有若干个透气孔的活性炭板。5.根据权利要求4所述的一种智能公厕的通风净化系统，其特征在于：出气孔远离活性炭板的一端内壁上安装有杀菌装置。6.根据权利要求5所述的一种智能公厕的通风净化系统，其特征在于：所述杀菌装置为紫外线杀菌灯。7.根据权利要求4所述的一种智能公厕的通风净化系统，其特征在于：出气孔背离抽风装置的一侧设有径向尺寸大于出气孔径向尺寸的安装凹台，所述活性炭板可拆卸地安装在凹台内。8.根据权利要求7所述的一种智能公厕的通风净化系统，其特征在于：所述凹台的侧壁表面设有弹性摩擦片。9.根据权利要求1所述的一种智能公厕的通风净化系统，其特征在于：所述抽风装置为抽风机。10.一种智能公厕，其特征在于，包括权利要求1-9其中任一项所述的一种智能公厕的
【CN209773017U】一种病理实验用通风橱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920377855.4(22)申请日 2019.03.25(73)专利权人 南京苏睿医药科技有限公司地址 210000 江苏省南京市栖霞区纬地路9号江苏生命科技创新园C6栋7层(72)发明人 张立竹 赵玮 张玉虎 洪涛 刘浩坤 (74)专利代理机构 南京常青藤知识产权代理有限公司 32286代理人 史慧敏(51)Int.Cl.B08B 15/02(2006.01)
(54)实用新型名称一种病理实验用通风橱(57)摘要本实用新型提供一种病理实验用通风橱，具体涉及通风橱技术领域，包括通风橱本体、风管和抽风机，所述通风橱本体的内腔通过支撑板分为上下分布的操作腔和储物腔，所述操作腔和所述风管连通，所述风管和所述抽风机相连，所述操作腔内活动设有操作台，所述支撑板上设有液压缸，所述液压缸通过液压杆与所述操作台连接，所述液压缸通过所述液压杆带动所述操作台在所述操作腔内上下运动。本实用新型的液压缸通过液压杆调节操作台的高度，使得只使用一种规格的通风橱即可以适合不同实验的要求，节约
实验成本。
权利要求书1页 说明书3页 附图3页CN 209773017 U2019.12.13
CN 209773017
U1.一种病理实验用通风橱，其特征在于，包括通风橱本体、风管和抽风机，所述通风橱本体的内腔通过支撑板分为上下分布的操作腔和储物腔，所述操作腔和所述风管连通，所述风管和所述抽风机相连，所述操作腔内活动设有操作台，所述支撑板上设有液压缸，所述液压缸通过液压杆与所述操作台连接，所述液压缸通过所述液压杆带动所述操作台在所述操作腔内上下运动。2.根据权利要求1所述的病理实验用通风橱，其特征在于，所述操作腔的内壁沿高度方向设有滑槽，所述操作台的侧面向外凸出设有滑块，所述滑块与所述滑槽滑动连接，所述操作台的侧面与所述操作腔的内壁滑动连接。3.根据权利要求1所述的病理实验用通风橱，其特征在于，所述支撑板设有四个立柱，所述立柱可伸缩，所述立柱的顶端与所述操作台的底部的四端固定连接，所述支撑板的侧面与所述操作腔的内壁滑动连接。4.根据权利要求3所述的病理实验用通风橱，其特征在于，所述立柱由两个立柱单元套接而成。5.根据权利要求1所述的病理实验用通风橱，其特征在于，还包括载物台，所述载物台设有多个用于通风的通孔，所述载物台的底部设有若干盲孔，所述支撑板上设有四个支撑柱，所述支撑柱的顶部向上凸出设有凸柱，所述凸柱的直径小于所述支撑柱的直径，所述凸柱与所述盲孔匹配，所述载物台通过所述凸柱插入所述盲孔可拆卸的安装在所述支撑柱上，所述操作台的四端均设有一个穿孔，所述支撑柱穿过所述穿孔，所述液压缸带动所述操作台在所述支撑柱上滑动。6.根据权利要求2-5任意一项所述的病理实验用通风橱，其特征在于，所述操作台的侧面设有橡胶层。7.根据权利要求1所述的病理实验用通风橱，其特征在于，所述操作腔的顶端设有均流板，所述均流板均匀设有若干通风孔，所述操作腔的顶壁设有吸风罩，所述吸风罩位于所述均流板的上方，
【CN209949921U】一种粮食储存仓的通风控制系统装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462362.0(22)申请日 2019.04.08(73)专利权人 广西中储粮仓储设备科技有限公司地址 530000 广西壮族自治区南宁市青秀区金州路25号太平洋世纪广场A座2层2-3号商铺(72)发明人 钱志海 黄昕 张超 许杏芳 付松林 卢宇骏 李俊毓 (51)Int.Cl.A01F 25/14(2006.01)A01F 25/22(2006.01)
(54)实用新型名称一种粮食储存仓的通风控制系统装置(57)摘要本实用新型提供了一种粮食储存仓的通风控制系统装置，包括有进出风口、隔板、进风口和排风口，进出风口的内部中央焊接设置有隔板，进出风口的左侧上方贯穿设置有进风口，进出风口的左侧下方焊接设置有出风口，隔板的上表面右侧焊接设置有筛网。该装置通过隔板、鼓风装置和风机，将粮食储存仓外部的风通过风机吹入，带动鼓风装置旋转，鼓风装置旋转可将粮食储存仓内部热的空气排出，使得更好的对粮食降
温。
权利要求书1页 说明书3页 附图3页CN 209949921 U2020.01.17
CN 209949921
U1.一种粮食储存仓的通风控制系统装置，包括有进出风口(1)、隔板(2)、进风口(3)和排风口(4)，其特征在于：所述进出风口(1)的内部中央焊接设置有隔板(2)，所述进出风口(1)的左侧上方贯穿设置有进风口(3)，所述进出风口(1)的左侧下方焊接设置有排风口(4)，所述隔板(2)的上表面右侧焊接设置有筛网(5)，所述筛网(5)的左侧嵌入设置有风机(6)，所述隔板(2)的中央嵌入设置有鼓风装置(7)，所述进风口(3)的内部嵌入设置有干燥层(8)；所述进风口(3)包括有门体(301)、嵌入槽(302)、磁力锁(303)和把手(304)，所述进风口(3)的右侧表面荣光铰链固定设置有门体(301)，所述门体(301)的内部表面焊接设置有嵌入槽(302)，所述门体(301)的内侧表面右端通过螺栓固定设置有磁力锁(303)，所述门体(301)的外侧表面焊接设置有把手(304)；所述鼓风装置(7)包括有圆盘(701)、旋转杆(702)和叶片(703)，所述鼓风装置(7)的左右两侧均设置有圆盘(701)，所述两个圆盘(701)正中央通过轴承固定设置有旋转杆(702)，所述旋转杆(702)上等距离焊接设置有多个叶片(703)。2.根据权利要求1所述的粮食储存仓的通风控制系统装置，其特征在于：所述干燥层(8)为干石灰，且干燥层(8)嵌入于嵌入槽(302)内。3.根据权利要求1所述的粮食储存仓的通风控制系统装置，其特征在于：所述鼓风装置(7)上的圆盘分别焊接于进出风口(1)的内外两侧表面，且鼓风装置(7)的高度等于进出风口(1)的高度。4.根据权利要求1所述的粮食储存仓的通风控制系统装置，其特征在于：所述隔板(2)的中央贯穿设置有贯穿槽，且鼓风装置(7)嵌入于贯穿槽内。5.根据权利要求1所述的粮食储存仓的通风控制系统装置，其特征在于：所述叶片(703)设置有4-8个，且叶片(703)可与旋转杆(702)一起旋转。6.根据权利要求1所述的粮食储存仓的通风控制系统装置，其特征在于：所述进出风口(1)的右侧处于储存仓的外部，
【CN209753636U】一种分子生物学实验用通风橱【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920444529.0
(22)申请日 2019.04.03
(73)专利权人 湖南环境生物职业技术学院地址 421005 湖南省衡阳市石鼓区望城路165号
(72)发明人 赵忠桂
(74)专利代理机构 北京睿博行远知识产权代理有限公司 11297代理人 刘桂荣
(51)Int.Cl.B08B 15/04(2006.01)B01D 46/00(2006.01)
(54)实用新型名称一种分子生物学实验用通风橱(57)摘要本实用新型公开了一种分子生物学实验用通风橱，涉及实验室通风橱技术领域。包括备品柜，所述备品柜的顶部固定连接有台板，所述台板的后端内部设有空腔，所述空腔的顶部卡接有透风板，所述台板的顶部固定连接有线性滑轨，所述线性滑轨的移动端固定连接有操作台。该分子生物学实验用通风橱，通过设置空腔、透风板、引风管及净化过滤网，实现了净化效果好的优点，通过引风管与空腔将风箱与台板直接相互连通，并透过透风板，有利于快速对下层空气做处理，而通过净化过滤网，使过滤较细致，可以避免微小杂质进入，且能够吸附有害物质，减小空气中有害物质的污染，以达到提高空气质量，预防
因空气污染引起的疾病的目的。
权利要求书1页 说明书4页 附图2页CN 209753636 U2019.12.10
CN 209753636
U1.一种分子生物学实验用通风橱，包括备品柜（1），其特征在于：所述备品柜（1）的顶部
固定连接有台板（2），所述台板（2）的后端内部设有空腔（3），所述空腔（3）的顶部卡接有透
风板（4），所述台板（2）的顶部固定连接有线性滑轨（5），所述线性滑轨（5）的移动端固定连
接有操作台（6），所述台板（2）的顶部固定连接有玻璃罩（7），所述玻璃罩（7）的正面下端设
有伸进孔（8），所述玻璃罩（7）的正面通过合页铰接有翻盖（9），所述翻盖（9）靠近玻璃罩（7）
【CN209411795U】一种氨气净化系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194020.5(22)申请日 2019.02.13(73)专利权人 南京新世纪江南环保科技发展有限公司地址 211300 江苏省南京市高淳经济开发区双湖路65号(72)发明人 罗勇迎 谭强 王甫来 (74)专利代理机构 南京瑞弘专利商标事务所(普通合伙) 32249代理人 陈建和(51)Int.Cl.C01C 1/12(2006.01)
(54)实用新型名称一种氨气净化系统(57)摘要本实用新型公开了一种氨气净化系统，属于化工技术领域。包括氨气净化塔、循环洗涤冷却器、精制设备，氨气净化塔包括从下至上的加热段、循环洗涤段、新鲜氨水洗涤段和碱液洗涤段，其中循环洗涤段、新鲜氨水洗涤段各设置1-3层喷淋层，在循环洗涤段设有粗氨气入口、循环洗涤液入口，新鲜氨水洗涤段设有新鲜氨水入口，加热段下端设有循环洗涤液出口，循环洗涤冷却器通过管道和循环洗涤液出口、循环洗涤液入口连接；碱液洗涤段上部设有精氨气出口，精氨气出口通过管道连接精制设备。通过分段洗涤净化结合精制提纯粗氨气，粗氨气硫化氢、酚去除效率不低于95％，使精氨气满足下游生产需要，占地小，
投资和运行费用低。
权利要求书1页 说明书4页 附图1页CN 209411795 U2019.09.20
CN 209411795
U1.一种氨气净化系统，其特征是，包括氨气净化塔、循环洗涤冷却器、精制设备，氨气净化塔包括从下至上的加热段、循环洗涤段、新鲜氨水洗涤段和碱液洗涤段，其中循环洗涤段、新鲜氨水洗涤段各设置1-3层喷淋层，在循环洗涤段设有粗氨气入口、循环洗涤液入口，新鲜氨水洗涤段设有新鲜氨水入口，加热段下端设有循环洗涤液出口，循环洗涤冷却器通过管道和循环洗涤液出口、循环洗涤液入口连接；碱液洗涤段上部设有精氨气出口，精氨气出口通过管道连接精制设备。2.根据权利要求1所述的氨气净化系统，其特征是，碱液洗涤段上部设有精氨气出口和碱液入口，碱液洗涤段设有若干除雾器，除雾器选用屋脊、折流板、填料、丝网型式或组合形式。3.根据权利要求1所述的氨气净化系统，其特征是，氨气净化塔的循环洗涤段、新鲜氨水洗涤段之间设有只允许气体通过的隔板；隔板开孔率不低于20％。4.根据权利要求1或2所述的氨气净化系统，其特征是，氨气净化塔碱液洗涤段、新鲜氨水洗涤段之间设有只允许气体通过的隔板，隔板开孔率不低于20％。5.根据权利要求1或2所述的氨气净化系统，其特征是，氨气净化塔加热段设有循环洗涤液出口，塔釜液出口，并设有加热装置；加热装置通过管道分别与热源、冷媒连接，热源选用蒸汽、热水或热油。6.根据权利要求1所述的氨气净化系统，其特征是，循环洗涤冷却器通过管道分别与循环上水、循环回水连接，通过循环冷却控制循环洗涤液温度。7.根据权利要求1所述的氨气净化系统，其特征是，精制设备包括吸附设备、氧化设备、结晶设备的至少1种。8.根据权利要求1所述的氨气净化系统，其特征是，氨气净化塔加热段设有塔釜液出口，塔釜液出口通过管道、泵与酸性水储存系统连接。9.根据权利要求1所述的氨气净化系统，其特征是，塔釜液出口管道上设有调节阀，氨气净化塔设有液位计，调节阀与液位计通过控制电缆连接。10.根据权利要求1所述的氨气净化系统，其特征是，循环洗涤段、新鲜氨水洗涤段设有气液分布器，气液分布器选用填料、筛板或格栅，且填料的比表面积不小于200m2/m3

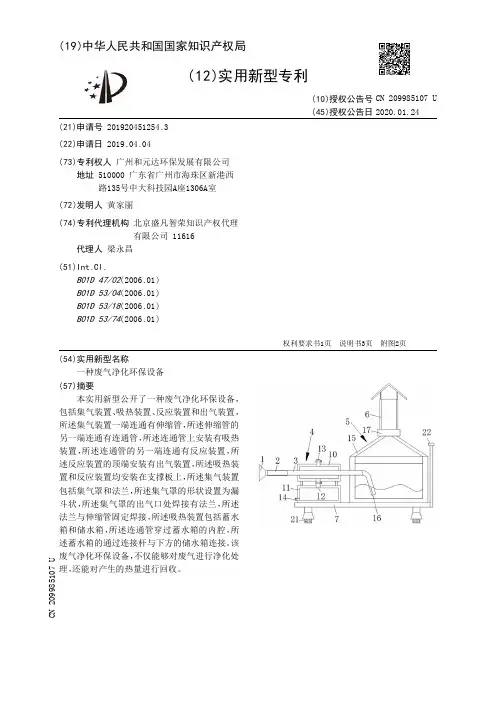

【CN209985107U】一种废气净化环保设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920451254.3(22)申请日 2019.04.04(73)专利权人 广州和元达环保发展有限公司地址 510000 广东省广州市海珠区新港西路135号中大科技园A座1306A室(72)发明人 黄家丽 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 梁永昌(51)Int.Cl.B01D 47/02(2006.01)B01D 53/04(2006.01)B01D 53/18(2006.01)B01D 53/74(2006.01) (54)实用新型名称一种废气净化环保设备(57)摘要本实用新型公开了一种废气净化环保设备，包括集气装置、吸热装置、反应装置和出气装置，所述集气装置一端连通有伸缩管，所述伸缩管的另一端连通有连通管，所述连通管上安装有吸热装置，所述连通管的另一端连通有反应装置，所述反应装置的顶端安装有出气装置，所述吸热装置和反应装置均安装在支撑板上，所述集气装置包括集气罩和法兰，所述集气罩的形状设置为漏斗状，所述集气罩的出气口处焊接有法兰，所述法兰与伸缩管固定焊接，所述吸热装置包括蓄水箱和储水箱，所述连通管穿过蓄水箱的内腔，所述蓄水箱的通过连接杆与下方的储水箱连接。该废气净化环保设备，不仅能够对废气进行净化处理，
还能对产生的热量进行回收。
权利要求书1页 说明书3页 附图2页CN 209985107 U2020.01.24
CN 209985107
U1.一种废气净化环保设备，包括集气装置(1)、吸热装置(4)、反应装置(5)和出气装置(6)，其特征在于：所述集气装置(1)一端连通有伸缩管，所述伸缩管的另一端连通有连通管(3)，所述连通管(3)上安装有吸热装置(4)，所述连通管(3)的另一端连通有反应装置(5)，所述反应装置(5)的顶端安装有出气装置(6)，所述吸热装置(4)和反应装置(5)均安装在支撑板(7)上。2.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述集气装置(1)包括集气罩(8)和法兰(9)，所述集气罩(8)的形状设置为漏斗状，所述集气罩(8)的出气口处焊接有法兰(9)，所述法兰(9)与伸缩管固定焊接。3.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述吸热装置(4)包括蓄水箱(10)和储水箱(11)，所述连通管(3)穿过蓄水箱(10)的内腔，所述蓄水箱(10)的通过连接杆(19)与下方的储水箱(11)连接，所述蓄水箱(10)和储水箱(11)之间通过带有电磁阀的通水管(12)连通，所述蓄水箱(10)的顶端安装有带有电磁阀的进水管(13)，所述储水箱(11)的侧面安装有带有电磁阀的出水管(14)。4.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述反应装置(5)包括储液桶(15)、通气管(16)和鼓风机(17)，所述连通管(3)穿过储液桶(15)，且延伸至储液桶(15)的内腔，所述连通管(3)还连通有通气管(16)，且通气管(16)的下半部设置在储液桶(15)的液面以下，所述储液桶(15)的内壁通过螺钉安装有活性炭过滤层，所述储液桶(15)的上半部设置为漏斗状，且储液桶(15)的顶端安装有鼓风机(17)。5.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述出气装置(6)包括出气管(18)、连接杆(19)和顶盖(20)，所述出气管(18)的顶端固定焊接有四组环形阵列排列的连接杆(19)，且连接杆(19)的顶端固定焊接有顶盖(20)，所述顶盖(20)的形状设置为中空的圆锥形。6.根据权利要求1所述的一种废气净化环保设备，其特征在于：所述支撑板(7)的底端固定焊接有四组支撑腿，且支撑腿的底端安装有滚轮(21)，所述支撑板(7)的侧面固定焊接有推拉扶手(22)，
【CN209914389U】一种电气柜的干燥装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920605433.8
(22)申请日 2019.04.29
(73)专利权人 黄河科技学院地址 450000 河南省郑州市二七区连云路123号
(72)发明人 陈会鸽 曹毅 王双岭 徐艳龙 高山 姬铭阳
(74)专利代理机构 青岛致嘉知识产权代理事务所(普通合伙) 37236代理人 王增全
(51)Int.Cl.H05K 7/20(2006.01)
(54)实用新型名称一种电气柜的干燥装置(57)摘要本实用新型涉及电气柜的干燥技术领域，具体为一种电气柜的干燥装置，包括冷风机、输气管，电气柜柜体包括内框板和外框板，输气管远离冷风机的一端连接第一转接管，第一转接管端部还分别连接有外排气管和内排气管，外排气管和内排气管上均开设有第一通气孔，还设有第一穿孔、第二穿孔、第三穿孔、第四穿孔和第五穿孔，外排气管沿外框板侧壁铺设，内排气管沿内框板侧壁铺设，外框板和内框板上均开设有第二通气孔，外排气管和内排气管位于电气柜柜体外部的一端连接第二转接管，第二转接管还固定连接有抽气管，抽气管固定连接抽风机，冷风机吹出的冷空气进入到电气柜柜体的内部，并在抽风机的作用下将电气柜柜体内的湿气带走，干燥效
果好。
权利要求书1页 说明书4页 附图2页CN 209914389 U2020.01.07
CN 209914389
U1.一种电气柜的干燥装置，包括冷风机（1）、固定设在电气柜柜体（2）上的输气管（3），
所述电气柜柜体（2）包括板体（21），其特征在于：所述板体（21）包括内框板（201）和外框板
（202），所述内框板（201）和所述外框板（202）间有一定的间距，所述输气管（3）远离所述冷
风机（1）的一端连接“T字型”第一转接管（4）的一个端部，所述第一转接管（4）的另两个端部
分别固定连接有外排气管（5）和内排气管（6），所述外排气管（5）和内排气管（6）上均开设有
【CN209589131U】一种便携式环境监测设备【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920575457.3
(22)申请日 2019.04.25
(73)专利权人 山东省产品质量检验研究院地址 250000 山东省济南市经十东路31000号
(72)发明人 赵连法 韩智峰 王森 吕奕宏 马良友 于佳
(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰
(51)Int.Cl.G01D 21/02(2006.01)
(54)实用新型名称一种便携式环境监测设备(57)摘要本实用新型公开了一种便携式环境监测设备，包括设备箱和监测设备，所述设备箱包括伸缩拉杆，太阳能电板，锁扣，提手，接线口，万向轮，零件箱，处理箱，蓄电池，中央信息处理模块和信息接收转换模块，所述监测设备包括下支撑架，伸缩杆，出线口，连接线，调节螺母，上支撑架，风向检测装置，视频监控设备，托盘，温度传感器，湿度传感器，光敏传感器，气压传感器，空气质量传感器和传感设备，该实用新型设备便于环境监测人员开展工作，外出工作的时候需要携带的东西较少，便于携带和移动，整个监测设备可以拆分成零件放进零件箱进行携带，便于外出携带和移动，使用太阳能电池板和蓄电池进行自主供电使用，在一定程度上节约能源，
自给自足。
权利要求书1页 说明书3页 附图3页CN 209589131 U2019.11.05
CN 209589131
U1.一种便携式环境监测设备，包括设备箱（1）和监测设备（28），其特征在于：所述设备
箱（1）包括伸缩拉杆（2），太阳能电板（3），锁扣（4），提手（5），接线口（6），万向轮（7），零件箱
（8），处理箱（9），蓄电池（10），中央信息处理模块（11）和信息接收转换模块（12），所述设备
箱（1）上侧连接有伸缩拉杆（2），右侧设置有锁扣（4），提手（5）和接线口（6），外侧设置有太
阳能电板（3），底部连接有万向轮（7），所述太阳能电板（3）背部设置有处理箱（9），所述处理
