ANSYS_HFSS_Antenna_L03_0_Post_Processing
Ansoft HFSS 教学Patch Antenna1

Ansoft HFSS 教學> Patch Antenna1.Create andSet Up theDesignOpen HFSS:雙擊桌面上的HFSS 10 icon打開程式後,各顯示區域如下圖所示Select a Solution Type:HFSS \ SolutionType \ Driven Modal這些solution type差異在哪裡? HFSS提供一種on-line help方法,先按"Shift+F1"讓滑鼠游標出現問號,然後指向HFSS \ Solution Type 點一下,就會看到說明。
一般Wave port使用[Driven Modal],Lump port使用1.Create and Set Up the Design2.Create the Model3.Set Up and Generate Solutions3.1 Set Variables3.2 Set Material3.3 Assign Boundary and Radiation3.4 Add Solution Setup3.5 Validation Check and Analyzepare and Optimize the Design4.1 Check S11 Plot (Return Loss)看共振頻率, 常用的觀察指標4.2 Far-Field Radiation Pattern平面方向圖, 看增益與輻射場型, 常用的觀察指標4.3 3D Far-Field Plot立體方向圖, 看看增益與輻射場型, 常用的觀察指標4.4 Far-Field Overlays4.5 Smith Chart (史密斯圖)4.6 Parametric Analyze4.7 Optimize Solution求軸比(前後比,F/B)=1的最佳[Driven Terminal]。
Set the Drawing Units:3D Modeler \ UnitesSave the New Project:File \ Save As2. Create the Model此例總共要畫兩個長方體(Box),兩個長方形(Rectangle),一個圓柱體(Cylinder),一個圓形(Circle),兩個多邊形(三角形)Draw Box:Draw \ BoxSet Properties of BoxAttribute"標籤頁裡,可以設定名稱、材料、顏色、透明度...等參數。
ANSYS_HFSS_Antenna_L09_0_Unit_Cell

Rectangular Lattice
Triangular Lattice
Rectangle
7 © 2015 ANSYS, Inc. May 6, 2015
Hexagon
Rectangle
Parallelogram
Unit Cell Analysis with Master / Slave Boundaries
4
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Unit Cell Simplification
• Unit Cell Analysis simplifies large arrays by assuming:
Release 2015.0
What if the Lattice is Triangular
• Triangular Lattice
• A and B vectors should point from one element to the next adjacent element. • Alternatively they should point from a master boundary to its corresponding slave boundary (or visa versa).
• Entire array analyzed
• Accounts for edge affects • Provides mutual coupling terms • Allows magnitude taper • Adaptive meshing performed on single unit cell • Uses Domain Decomposition to minimize and distribute compute resources
[整理]AnsoftHFSS的边界条件
![[整理]AnsoftHFSS的边界条件](https://img.taocdn.com/s3/m/fb25d20b27d3240c8447efba.png)
Ansoft HFSS 的边界条件用Ansoft HFSS求解的波动方程是由微分形式的麦克斯韦方程推导出来的。
在这些场矢量和它们的导数是都单值、有界而且沿空间连续分布的假设下,这些表达式才可以使用。
在边界和场源处,场是不连续的,场的导数变得没有意义。
因此,边界条件确定了跨越不连续边界处场的性质。
作为一个 Ansoft HSS 用户你必须时刻都意识到由边界条件确定场的假设。
由于边界条件对场有制约作用的假设,我们可以确定对仿真哪些边界条件是合适的。
对边界条件的不恰当使用将导致矛盾的结果。
当边界条件被正确使用时,边界条件能够成功地用于简化模型的复杂性。
事实上,Ansoft HSS 能够自动地使用边界条件来简化模型的复杂性。
对于无源RF 器件来说,Ansoft HSS 可以被认为是一个虚拟的原型世界。
与边界为无限空间的真实世界不同,虚拟原型世界被做成有限的。
为了获得这个有限空间, Ansoft HSS使用了背景或包围几何模型的外部边界条件。
模型的复杂性通常直接与求解问题所需的时间和计算机硬件资源直接联系。
在任何可以提高计算机的硬件资源性能的时候,提高计算机资源的性能对计算都是有利的。
§2.2 一般边界条件有三种类型的边界条件。
第一种边界条件的头两个是多数使用者有责任确定的边界或确保它们被正确的定义。
材料边界条件对用户是非常明确的。
1、激励源波端口(外部)集中端口(内部)2、表面近似对称面理想电或磁表面辐射表面背景或外部表面3、材料特性两种介质之间的边界具有有限电导的导体§2.3 背景如何影响结构所谓背景是指几何模型周围没有被任何物体占据的空间。
任何和背景有关联的物体表面将被自动地定义为理想的电边界(Perfect E)并且命名为外部(outer)边界条件。
你可以把你的几何结构想象为外面有一层很薄而且是理想导体的材料。
如果有必要,你可以改变暴露于背景材料的表面性质,使其性质与理想的电边界不同。
西电HFSS资料chapter2

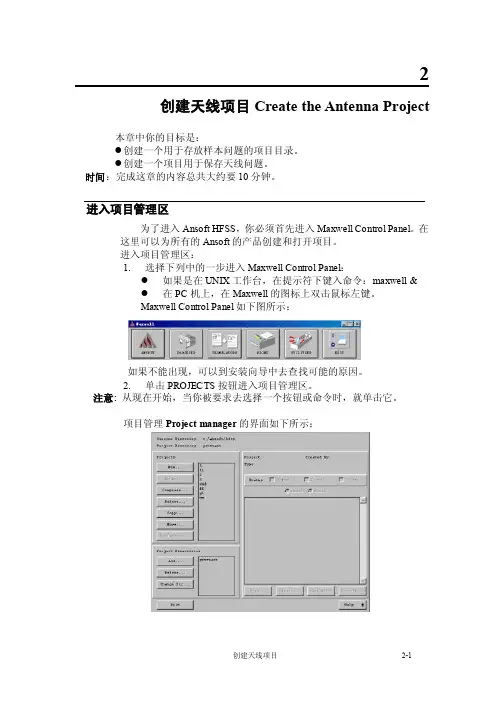

2 创建天线项目Create the Antenna Project本章中你的目标是:●创建一个用于存放样本问题的项目目录。
●创建一个项目用于保存天线问题。
时间:完成这章的内容总共大约要10分钟。
进入项目管理区为了进入Ansoft HFSS,你必须首先进入Maxwell Control Panel。
在这里可以为所有的Ansoft的产品创建和打开项目。
进入项目管理区:1.选择下列中的一步进入Maxwell Control Panel:●如果是在UNIX工作台,在提示符下键入命令:maxwell &●在PC机上,在Maxwell的图标上双击鼠标左键。
Maxwell Control Panel如下图所示:如果不能出现,可以到安装向导中去查找可能的原因。
2.单击PROJECTS按钮进入项目管理区。
注意: 从现在开始,当你被要求去选择一个按钮或命令时,就单击它。
项目管理Project manager的界面如下所示:创建项目目录在使用Ansoft HFSS求解时,第一步就是要创建一个目录和项目,用于存储与问题相关的数据。
一个项目目录包括用Ansoft软件创建项目的特定系列。
你可以使用项目目录对项目进行任意分类。
例如,你也许想在一个项目目录下存储与某一特定用途有关的所有项目,那么,你可以在缺省目录下建立一个项目目录。
Project manager应该仍然在屏幕上显示,你可以为使用getting started向导为你创建的项目加getstart目录。
注意:如果你已经通过另一getting started指南创建了项目目录,直接跳到“Creat a Project”这一步。
为样本例子加一个项目目录:1.在窗口左上方的Project Directory中选择Add。
就会出现下图所示的窗口,列出了目录和子目录:2.在Alias中输入语句:getstart3.选择Make New Directory.4.选择OK.在当前缺省的项目目录下创建getstart目录,并且getstart现在出现在Projects块中。
HFSS教程第3章AnsoftHFSS使用介绍

第三章Ansoft HFSS 使用介绍3. 1工作环境介绍要应用Ansoft HFSS软件来分析高频电磁场问题,首先要熟悉HFSS 的工作环境。
Ansoft HFSS软件的典型工作环境如图 1所示。
该工作环境窗口由菜单栏、工具栏、状态栏、工程管理窗口、特性窗口、 进度窗口和信息管理窗口几部分组成。
3D 模型窗口进度窗口3. 1 . 1菜单栏菜单栏中包含了 File 、Edit 、View 、Project 、Draw 、3D Model 、HFSS 、Tools 、Windows 、Help 等下拉菜单,这些下拉菜单包含了所有的HFSS 操作和命令。
1.1.1 File 菜单:管理HFSS 工程文件以及打印操作。
菜单栏——_ 工具栏 ______工程管 理窗口特性窗口ZaU E-L*- Ki-^- tri-j*ci ■■ 耳 心址* T□ •打 ^ £ • >曲•鼻«hU-W P 曰卜T*r* ■ 1)4 4]HI iF审 l|!> MM*ri«life IHF^-L*i^. h A Sto dba ft S * * * ft< 9 n M iJ * bt0 it .0 rs > ari £]!*刖■lhai+ i*?idjEn>H-L状态栏信息管理窗口□世郎 Ctrl+HOpsn, . . Ctrl+0Close H SaveCtrl+5Save As.』_A E Tecbnoloigy FilePrint PreviewS Erird …. Ctrl+T1 E AKFSSpjt\Froject5. hfn2 E : VWSSpj tVPatchkrray.3 K:\HFSSpj t\Fraj»t4. hfEE4 EAKFSSpjt\Projec-t3. h£*至 E:\HfSSpjt\Frojtct2. hf 宝& E 2 MffSSpj iVpatclL hfs sI E:\HFSSpjt\PIF^. hfss 3 I:Vsj^. hfn K M I t1.1.2 Edit 菜单:修正3D 模型及撤销和恢复等操作。
射频与微波工程实践入门-第1章-用HFSS仿真微波传输线和元件

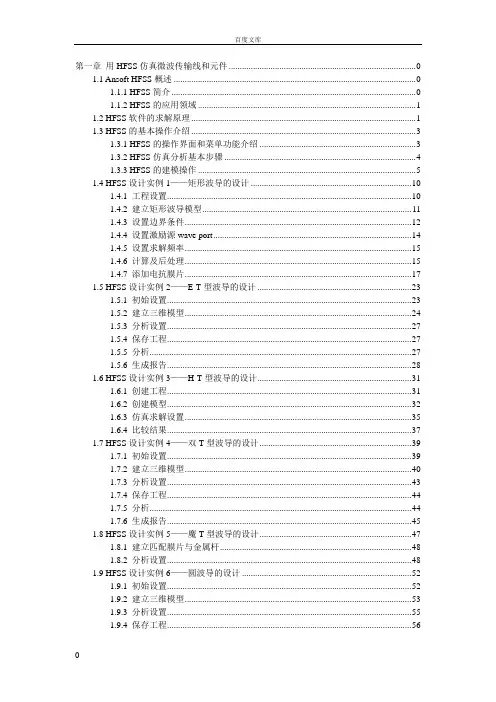

第一章用HFSS仿真微波传输线和元件 01.1 Ansoft HFSS概述 01.1.1 HFSS简介 01.1.2 HFSS的应用领域 (1)1.2 HFSS软件的求解原理 (1)1.3 HFSS的基本操作介绍 (3)1.3.1 HFSS的操作界面和菜单功能介绍 (3)1.3.2 HFSS仿真分析基本步骤 (4)1.3.3 HFSS的建模操作 (5)1.4 HFSS设计实例1——矩形波导的设计 (10)1.4.1 工程设置 (10)1.4.2 建立矩形波导模型 (11)1.4.3 设置边界条件 (12)1.4.4 设置激励源wave port (14)1.4.5 设置求解频率 (15)1.4.6 计算及后处理 (15)1.4.7 添加电抗膜片 (17)1.5 HFSS设计实例2——E-T型波导的设计 (23)1.5.1 初始设置 (23)1.5.2 建立三维模型 (24)1.5.3 分析设置 (27)1.5.4 保存工程 (27)1.5.5 分析 (27)1.5.6 生成报告 (28)1.6 HFSS设计实例3——H-T型波导的设计 (31)1.6.1 创建工程 (31)1.6.2 创建模型 (32)1.6.3 仿真求解设置 (35)1.6.4 比较结果 (37)1.7 HFSS设计实例4——双T型波导的设计 (39)1.7.1 初始设置 (39)1.7.2 建立三维模型 (40)1.7.3 分析设置 (43)1.7.4 保存工程 (44)1.7.5 分析 (44)1.7.6 生成报告 (45)1.8 HFSS设计实例5——魔T型波导的设计 (47)1.8.1 建立匹配膜片与金属杆 (48)1.8.2 分析设置 (48)1.9 HFSS设计实例6——圆波导的设计 (52)1.9.1 初始设置 (52)1.9.2 建立三维模型 (53)1.9.3 分析设置 (55)1.9.4 保存工程 (56)1.9.5 分析 (56)1.9.6 生成报告 (57)1.10 HFSS设计实例7——同轴线的设计 (64)1.10.1 初始设置 (64)1.10.2 建立三维模型 (65)1.10.3 分析设置 (68)1.10.4 保存工程 (69)1.10.5 分析 (69)1.10.6 生成报告 (70)1.11 HFSS设计实例8——微带线的设计 (77)1.11.1 初始设置 (77)1.11.2 建立三维模型 (78)1.11.3 建立波导端口激励 (79)1.11.4 分析设置 (80)1.11.5 保存工程 (80)1.11.6 分析 (81)1.11.7 生成报告 (82)1.11.8 产生场覆盖图 (82)1.12 HFSS设计实例9——单极子天线的设计 (85)1.12.1 创建工程 (85)1.12.2 创建模型 (85)1.12.3 设置变量 (89)1.12.4 设置模型材料和边界参数 (90)1.12.5 设置求解频率和扫描范围 (93)1.12.6 设置辐射场 (93)1.12.7 确认设置并分析 (93)1.12.8 显示结果 (94)1.13 HFSS设计实例10——方形切角圆极化贴片天线的设计 (98)1.13.1 设计原理及基本公式 (99)1.13.2 创建工程和运行环境设定 (99)1.13.3 创建模型 (99)1.13.4 求解设置 (100)1.13.5 有效性验证和仿真 (100)1.13.6 输出结果 (100)1.13.7 设置变量与参数建模 (102)1.13.8 创建参数分析并求解 (102)1.13.9 优化求解 (104)1.13.10 输出优化后的结果 (105)1.14 参考文献 (108)第一章用HFSS仿真微波传输线和元件 01.1 Ansoft HFSS概述 01.1.1 HFSS简介 01.1.2 HFSS的应用领域 (1)1.2 HFSS软件的求解原理 (1)1.3 HFSS的基本操作介绍 (3)1.3.1 HFSS的操作界面和菜单功能介绍 (3)1.3.2 HFSS仿真分析基本步骤 (4)1.3.3 HFSS的建模操作 (5)1.4 HFSS设计实例1——矩形波导的设计 (10)1.4.1 工程设置 (10)1.4.2 建立矩形波导模型 (11)1.4.3 设置边界条件 (12)1.4.4 设置激励源wave port (14)1.4.5 设置求解频率 (15)1.4.6 计算及后处理 (15)1.4.7 添加电抗膜片 (17)1.5 HFSS设计实例2——E-T型波导的设计 (23)1.5.1 初始设置 (23)1.5.2 建立三维模型 (24)1.5.3 分析设置 (27)1.5.4 保存工程 (27)1.5.5 分析 (27)1.5.6 生成报告 (28)1.6 HFSS设计实例3——H-T型波导的设计 (31)1.6.1 创建工程 (31)1.6.2 创建模型 (32)1.6.3 仿真求解设置 (35)1.6.4 比较结果 (37)1.7 HFSS设计实例4——双T型波导的设计 (39)1.7.1 初始设置 (39)1.7.2 建立三维模型 (40)1.7.3 分析设置 (43)1.7.4 保存工程 (44)1.7.5 分析 (44)1.7.6 生成报告 (45)1.8 HFSS设计实例5——魔T型波导的设计 (47)1.8.1 建立匹配膜片与金属杆 (48)1.8.2 分析设置 (48)1.9 HFSS设计实例6——圆波导的设计 (52)1.9.1 初始设置 (52)1.9.2 建立三维模型 (53)1.9.3 分析设置 (55)1.9.4 保存工程 (56)1.9.5 分析 (56)1.9.6 生成报告 (57)1.10 HFSS设计实例7——同轴线的设计 (64)1.10.1 初始设置 (64)1.10.2 建立三维模型 (65)1.10.3 分析设置 (68)1.10.4 保存工程 (69)1.10.5 分析 (69)1.10.6 生成报告 (70)1.11 HFSS设计实例8——微带线的设计 (77)1.11.1 初始设置 (77)1.11.2 建立三维模型 (78)1.11.3 建立波导端口激励 (79)1.11.4 分析设置 (80)1.11.5 保存工程 (80)1.11.6 分析 (81)1.11.7 生成报告 (82)1.11.8 产生场覆盖图 (82)1.12 HFSS设计实例9——单极子天线的设计 (85)1.12.1 创建工程 (85)1.12.2 创建模型 (85)1.12.3 设置变量 (89)1.12.4 设置模型材料和边界参数 (90)1.12.5 设置求解频率和扫描范围 (93)1.12.6 设置辐射场 (93)1.12.7 确认设置并分析 (93)1.12.8 显示结果 (94)1.13 HFSS设计实例10——方形切角圆极化贴片天线的设计 (98)1.13.1 设计原理及基本公式 (99)1.13.2 创建工程和运行环境设定 (99)1.13.3 创建模型 (99)1.13.4 求解设置 (100)1.13.5 有效性验证和仿真 (100)1.13.6 输出结果 (100)1.13.7 设置变量与参数建模 (102)1.13.8 创建参数分析并求解 (102)1.13.9 优化求解 (104)1.13.10 输出优化后的结果 (105)1.14 参考文献 (108)第一章用HFSS仿真微波传输线和元件1.1 Ansoft HFSS概述1.1.1 HFSS简介Ansoft HFSS (全称High Frequency Structure Simulator, 高频结构仿真器)是Ansoft公司推出的基于电磁场有限元方法(FEM)的分析微波工程问题的三维电磁仿真软件,可以对任意的三维模型进行全波分析求解,先进的材料类型,边界条件及求解技术,使其以无以伦比的仿真精度和可靠性,快捷的仿真速度,方便易用的操作界面,稳定成熟的自适应网格剖分技术使其成为高频结构设计的首选工具和行业标准,已经广泛地应用于航空、航天、电子、半导体、计算机、通信等多个领域,帮助工程师们高效地设计各种高频结构,包括:射频和微波部件、天线和天线阵及天线罩,高速互连结构、电真空器件,研究目标特性和系统/部件的电磁兼容/电磁干扰特性,从而降低设计成本,减少设计周期,增强竞争力。
用Ansoft HFSS分析小型化、高带外抑制的

用Ansoft HFSS 分析小型化、高带外抑制的微带滤波器赵 平上海航天局八0四研究所电子三室 200082摘要:本文用Ansoft HFSS 分析小型、高带外抑制的PBG 结构的微带滤波器的结构形式和特有的频率响应特性。
关键词: PBG 光子带隙结构 Ansoft HFSS 微带 带通滤波器1. 引言随着“无线时代”的到来,微波工程师关注于电磁波频谱合理、高效、安全的使用、EMI / EMC 问题的解决,小型化、高带外抑制、低成本、宽带滤波器的研究、应用有着重要的意义。
微波滤波器已成为无源微波元件的主角之一,它不仅能完成本身的任务,而且能代替其他一些微波元件的功能,或者可把另外一些微波元件看成微波滤波器结构来进行设计,随着新材料、新技术的引入、应用,滤波器的概念“广义化”。
2. 滤波器设计2.1 滤波器响应函数类型选择 图2 1994年 Alumina 构建的光子晶格滤波器特性可用其频率响应来描述,按其特性的不同可分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器。
图1中是以带通滤波器为例的滤波器响应,图中横坐标是归一化频率f,纵坐标是工作衰减(简称“衰减”)或插入衰LA 。
图 1 中所示三种函数滤波器的传输特性,观察可知不同点在于传输零点的位置: Chebyshev 函数滤波器传输零点在无限远处,Elliptic 函数滤波器传输零点在有限特定频率且阻带呈现等波纹特性,Quasi-Elliptic 函数滤波器将 hebyshev 函数滤波器和 Elliptic函数滤波器的特性“融合”在一起:即保留了无限远处的零点,又有一对传输零点在特定频率。
由此分析,可得出关于滤波器类型选择的依据:为了满足通带的插入损耗带外隔离,应选级数较少的滤波器,相应的级数较少的滤波器的Q 值也低;通带边沿的插入损耗期望等同于通带中心频率的插入损耗,在 Elliptic 函数滤波器、Quasi-Elliptic 函数滤波器中通带边沿的插入损耗受截至频率附近的传输零点影响较大;Chebyshev 函数滤波器和 Elliptic 函数滤波器、Quasi-Elliptic 函数滤波器相比 ,虽然带外隔离较好,但在靠近通带边沿处比选择性差;虽然可以通过增加级数提高选择性,但同时带内插入损耗也增加;Elliptic 函数滤波器在靠近通带边沿有较高的选择性,但是相对于 Quasi-Elliptic 函数滤波器,它的带外隔离较差;Elliptic 函数滤波器应用分布元件较难实现,而 Quasi-Elliptic 函数滤波器却较之容易满足设计要求。
HFSS的前、后处理

表达式 操作区
场计算器 操作区
场计算器分区
指定数据 关联
4-19
表达式操作区
建立表达式
使用“Add”键,由场 计算器堆栈导入表达式 ; 使用“Load From”键 ,由场计算器表达式文 件(*.clc)导入表达式 ;
输出表达式
使用“Copy to stack” 键,将已存在的表达式 导出到场计算器堆栈; 使用“Save to”键,将 已存在的表达式保存成 场计算器表达式文件( *.clc) ;
场和矩阵的后处理 及场计算器入门
电子科技大学 贾宝富
4-1
HFSS的基本设置分类
求解
前处理 后处理
求解设置.
4-2
HFSS 的前处理过程
HFSS的前处理过程除了绘制模型之外,主要有求解类 型设置(Solution Type)和确认检查(Validation Checking)。 Solution Type
注:在绘制场图前必须先选择一个面或者一个多点 线。
4-12
Ansoft HFSS的后处理(Results)
Solution Data
4-13
Ansoft HFSS的后处理(Results)
Output Variables
4-14
Ansoft HFSS的后处理(Fields)
Fields
4-15
Driven Terminal Solution(终端驱动解)
S-parameters(S参数图形) Y-parameters(Y参数图形) Z-parameters(Z参数图形) VSWR(驻波比) Power(功率) Voltage Transform matrix (T)(电压传输矩阵) Terminal Port Zo(端口波阻抗)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
10
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Modify Field Plots
• Modify Field Plot Attributes
• From the Modify Field Attributes dialog box, click on the Scale tab
• Reports are then categorized by the Plot Format
Rectangular Plot Rectangular Stacked Plot Polar Plot Data Table Smith Chart 3D Rectangular Plot 3D Polar Plot Rectangular Contour Plot Smith Contour Plot
• •
9
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Modify Field Plots
• Modify Field Plot Attributes
• Select the menu item HFSS > Fields > Modify Plot Attributes...
Surface is selected
8
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Create Field Plots
• The Field Overlays plot definition is controlled through the Create Field Plot window
• Field Data
– Field quantities are derived from the fields solved throughout the solution domain • MagE, ComplexMagE, VectorE • MagH, ComplexMagH, VectorH • MagJsurf, ComplexMagJsurf, VectorJsurf • Vector_RealPoynting Network Data – S, Y and Z Parameters – Propagation Constant (ϒ), Port Characteristic Impedance (Zo), Effective Epsilon (ε), Effective Lambda (λ) Radiation Data – Far-Field – Near-Field
• Reports are first categorized by the type that will be plotted
• • • • • • • • • • • • • • •
Create Modal Solution Data Report Create Terminal Solution Data Report Create Fields Report Create Near Fields Report Create Far Fields Report Create Emission Test Report
•
•
2
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Post-Processing Formats
• There are 4 formats to view these data
• Reports
– Results branch in Project Manager window • Rectangular Plots • Polar Plots • Data Tables • Smith Charts Solution Data – Select the menu item HFSS > Results > Solution Data... Field Overlays – Field Overlays branch Project Manager window • Volumetric 3D Field Contours • Volumetric 2D Field Contours • Radiation Pattern Overlay Antenna Parameters – Right-click on the Infinite Sphere setup in Radiation branch and select Compute Antenna Parameters...
– Select the radio button for Log scale
Explore the other tabs in Modify Field Attributes dialog box
11 © 2015 ANSYS, Inc. May 6, 2015 Release 2015.0
Animate Field Quantity
May 6, 2015
Release 2015.0
The Report Editor (Continued …)
• The Families Tab
• • • •
When solutions exist for multiple variations of the design the Families tab allows users to choose which variation’s data is used If multiple variations are selected each one shows up as an additional curve The button in the Edit column allows finer control over which variations are included Variables can be set to their nominal values to simplify the list – Nominal values are the current values these variables are set in the design.
• •
•
3
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Creating Reports
• Report creation can be accessed from 2 different areas of the user interface
• Select the menu item HFSS > Results > Create … Report • From the Project Manager window, right-click on Results and select Create … Report
Selecting the Nominal Variables
6
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Create Report
• Create Report
• The plot created shows 3 curves for different values of the variable Patch_R
7
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Field Overlays
• Field Overlays
• Field Overlays create contour plots that are applied to geometric surfaces or volumes • The quantities plotted are directly derived from the volumetric E-Field solution HFSS solves with in the solution domain.
Lecture 3: Antenna Post-Processing
2015.0 Release
ANSYS HFSS for Antenna Design
1
© 2015 ANSYS, Inc.
May 6, 2015
Release 2015.0
Post Processing Quantities
• Post-Processing allows users to investigate how a device behaves • There are 3 general types of post-procSYS, Inc.
May 6, 2015
Release 2015.0
The Report Editor
• The Context Section
• Controls which Solution the data is plotted from • Controls if data is in the Frequency Domain (Sweep) or Time Domain
• The Trace Tab
• Selects the Quantity to be plotted • Selects the independent sweep variable
Selecting the Sweep Variable
Selecting the Quantity
5
© 2015 ANSYS, Inc.
• Creating Field Overlays Plot
