塔吊智能监控预警系统
塔式起重机安全监控管理系统
塔式起重机安全监控管理系统本项目旨在提高塔式起重机作业的安全性，从系统上讲，有两大功能：一个是给塔式起重机司机发出塔式起重机违规报警信号，防止塔式起重机向危险方向运动或者超载作业;另一个是给工地项目部、建设集团公司和塔式起重机监管部门提供管理平台。
在实际工地施工中，塔式起重机作业可分为单塔作业和群塔作业两种。
单塔作业是一台塔式起重机的作业半径没有和周围相邻的塔式起重机的作业半径有重叠的，而群塔作业是指两台或两台以上的塔式起重机有重叠的作业半径。
下文中有重叠作业半径的塔式起重机，称为相关塔式起重机。
基本功能设备端向操作者显示塔式起重机当前的工作参数，即：载重、幅度、力矩、起升高度和回转角度。
在达到额定载荷的90%时，系统发出声光报警提醒操作者注意。
超过额定载荷时，强迫终止违章操作。
当塔式起重机在超风速条件下作业时，发出声光报警。
当塔式起重机运行靠近高压线或建筑物等禁行区时，发出声光报警。
当多台塔式起重机同时作业，塔式起重机有发生碰撞可能时，发出报警并阻止向危险方向运动。
参数记录：可记录16000个工作循环数据，可下载后保存、查看，方便统计管理。
系统可以显示所管理塔式起重机的分布及相关基本信息。
显示塔式起重机开关机时间实时显示塔式起重机载荷、幅度、回转角度、起升高度、起升速度等信息。
远程监控管理功能加装远程传输模块后，系统具有远程管理功能。
每台塔式起重机的工作数据可以通过无线网络和互联网传输，可以在企业办公室或安监站监控中心实时查看、管理。
安监站可以及时发现违章行为和违章倾向，掌握违章证据，有针对地实施监管，是符合国情的先进管理手段。
变被动管理为主动管理，最终减少乃至消灭因违章操作和超载所引发的塔式起重机事故。
塔吊实时监控用户能够对塔吊运行状态以及其参数数据进行实时查看,登录后点击项目监管后，进入到项目列表界面。
打开“塔机电子地图”可以看见该地区塔机的分布情况，以及其塔机运行状态：620)this.style.width=620;" border=0 alt=塔式起重机安全监控管理系统src="/FileUpLoadSavePath/2022 -05/136d41124a8096ccb5a.jpg">点击该项目图标，即可打开该项目下的塔吊详细运行页面：620)this.style.width=620;" border=0 alt=塔式起重机安全监控管理系统src="/FileUpLoadSavePath/2022 -05/392a57e7368f05a834e.jpg">塔吊工作的数据都存储在服务器中，可以通过平台系统以动画重现群塔和单塔的历史工作状态。
塔吊监控方案
塔吊监控方案引言塔吊是在建筑工地中常见的重型机械设备之一，用于搬运和吊装各种重物。
然而，由于塔吊的高度和复杂性，操作困难以及安全风险也相应增加。
因此，为了确保工地的安全和提高工作效率，塔吊监控方案应该被采用。
本文将介绍一种基于现代技术的塔吊监控方案，旨在提供准确的实时数据和监控功能，以提高工程项目的管理和安全性。
传感器网络塔吊监控方案依赖于一个完善的传感器网络，传感器网络能够实时监测塔吊的各种参数和运行状况。
以下是一些常见的传感器和监测参数：•重量传感器：用于测量塔吊吊重的重量，确保不超过额定负载。
•倾斜传感器：检测塔吊是否倾斜，及时警报并避免危险情况。
•旋转传感器：监测塔吊的旋转情况，避免超过安全范围。
•动力传感器：监测塔吊的动力输出，确保正常运行。
•风速传感器：检测工地的风速，避免在恶劣天气条件下使用塔吊。
•温度传感器：监测塔吊的温度，确保设备不会过热。
这些传感器将通过无线网络将数据传输到集中的监控系统，以便工程师和管理人员可以实时查看和分析数据。
数据收集与分析传感器收集到的数据将被发送到一个集中的监控系统，该系统会进行数据的收集和分析。
以下是一些常见的数据分析功能：•实时数据监控：监控系统会不断接收和显示实时数据，工程师和管理人员可以随时了解塔吊的状态。
•警报和通知：监控系统能够设置阈值，并在超过或达到预定阈值时发送警报和通知，例如塔吊超负荷或倾斜超过安全范围等情况。
•数据报告和分析：监控系统将收集的数据汇总为报告，并进行分析。
这些报告和分析可以帮助工程师和管理人员优化塔吊的使用、维护和安全管理。
监控系统也可以通过与其他系统的集成，如人员管理系统或项目管理系统，提供更加全面的数据分析和工程管理支持。
远程监控和控制塔吊监控方案应该提供远程监控和控制功能，使工程师和管理人员能够随时随地监控和控制塔吊的运行。
以下是一些常见的远程功能：•远程实时视频：通过网络摄像头，工程师和管理人员可以实时观察塔吊的运行状况和周围环境。
塔吊远程监控系统精选全文
可编辑修改精选全文完整版
塔吊远程监控系统
一、系统简介
本系统是根据工程车辆定位监控需求，专门定制的GPS车载只能监控终端。
系统除了满足基本定位要求外，针对工程车辆的特点，增加了远程车辆状态控制，可远程控制车辆状态，包括工作状态，运行状态等。
二、系统说明
本系统包括设备端和平台端，设备端除了GPS车载智能监控终端外，单独配置控制配件，可根据需要配置相应的配件，控制相应状态。
平台端设置专门的控制菜单，并有多账号认证机制，防止误操作，提供系统可靠性。
详细系统安装配置说明如下：
1.设备端操作说明
设备端需接一个锁车继电器，如果是控制大功率设备，还需要接一个接触器，380V交流设备，推荐使用施耐德交流接触器：LC1F330BD。
（此选型按24V车）
继电器接法参考：
终端的锁车线接所提供继电器座的细红线
细黑线与终端接地线接一起
继电器常闭触点的粗红线接直流24V电源；即车电瓶正极；
粗黑线接到接触器线圈正极；
接触器线圈负极接地。
2.平台端操作说明：
平台端需要控制继电器锁车时，按如下操作，右键点击车辆--车辆控制—断电，如图：
这时会弹出对话框：
点确定后，会提示输入管理密码：
管理密码需要有断电权限，并且与当前登陆账号不一样的，输入完成后，点确定，即可下发断电成功。
断电恢复步骤，车辆点右键—车辆控制—断电恢复，余下步骤同上：。
塔式起重机安全监控系统
塔式起重机安全监控系统一、产品说明塔式起重机在线监控系统是基于互联网技术、传感器技术、嵌入式技术、数据采集、数据融合、无线传感技术，高效率地实现了建筑塔机单机运行和群塔干涉作业防碰撞的开放式实时安全监控与声光预警、报警等功能，以及实时动态的远程监控、远程报警和远程告知，使得塔机安全监控成为开放的实时动态监控。
并从技术手段上保障了对塔机使用过程和行为的及时监管、切实预警、控制设备运行过程中的危险因素和安全隐患，有效地防范和减少了塔机安全生产事故发生。
二、系统组成本系统由远程监控管理平台，塔机安全监测仪（含监测仪主机、地面接收器，回转传感器、高度传感器、幅度传感器、重量传感器、风速传感器，倾角传感器等）等部分组成。
图1塔式起重机安全监控系统构成图2 塔式起重机安全监控系统LCD屏显示界面1、实时数据的采集，显示及存储；2、防碰撞功能，区域防碰撞可通过本系统设定碰撞距离，防止塔机运行中与物体之间碰撞和塔机与塔机直接碰撞。
另外该系统还可以通过无线自动组网监控塔机群实时干涉作业的防碰撞，使塔机司机直观全面地掌握周边塔机与本塔机当前干涉情况，并在发现碰撞危险前自动进行声光预警和报警，预防事故的发生；3、集成了语音报警功能，当塔机操作违规时，监测仪会发出相应的报警声，且显示屏会以不同颜色字体显示当前报警的报警信息，塔机司机可以通过报警信息知道具体为何种报警，采取对应措施，避免事故的发生；4、危险方向的实时制动，当塔机上，前，后，左，右达到危险值时，可实现自动断电，使塔机危险方向停止工作，避免事故的发生；5、倾斜报警，当塔机发生倾斜时，会有语音报警；6、LCD显示屏，动画模拟实时的吊钩、大臂位置；7、供电方式： AC220V8、通讯方式：GPRS无线传输。

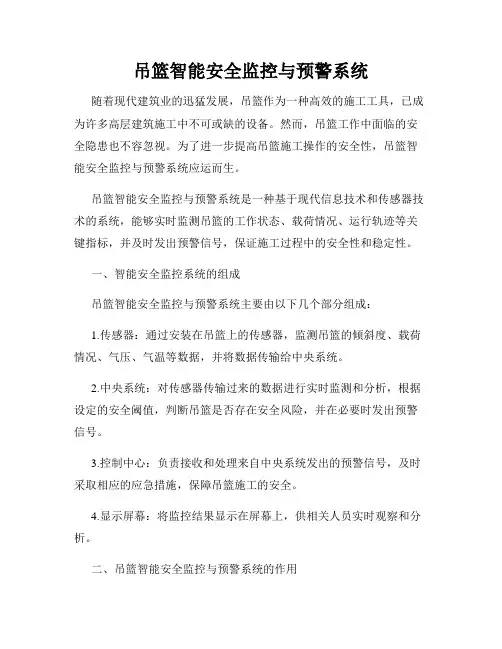

吊篮智能安全监控与预警系统
吊篮智能安全监控与预警系统随着现代建筑业的迅猛发展，吊篮作为一种高效的施工工具，已成为许多高层建筑施工中不可或缺的设备。
然而，吊篮工作中面临的安全隐患也不容忽视。
为了进一步提高吊篮施工操作的安全性，吊篮智能安全监控与预警系统应运而生。
吊篮智能安全监控与预警系统是一种基于现代信息技术和传感器技术的系统，能够实时监测吊篮的工作状态、载荷情况、运行轨迹等关键指标，并及时发出预警信号，保证施工过程中的安全性和稳定性。
一、智能安全监控系统的组成吊篮智能安全监控与预警系统主要由以下几个部分组成：1.传感器：通过安装在吊篮上的传感器，监测吊篮的倾斜度、载荷情况、气压、气温等数据，并将数据传输给中央系统。
2.中央系统：对传感器传输过来的数据进行实时监测和分析，根据设定的安全阈值，判断吊篮是否存在安全风险，并在必要时发出预警信号。
3.控制中心：负责接收和处理来自中央系统发出的预警信号，及时采取相应的应急措施，保障吊篮施工的安全。
4.显示屏幕：将监控结果显示在屏幕上，供相关人员实时观察和分析。
二、吊篮智能安全监控与预警系统的作用吊篮智能安全监控与预警系统在吊篮施工中起到了至关重要的作用。
主要表现在以下几个方面：1.实时监测与预警：系统能够实时监测吊篮的工作状态，一旦发现异常情况，如倾斜、超载等，系统将立即发出预警信号，提醒操作人员采取相应的措施，避免事故的发生。
2.数据分析与记录：系统将吊篮的运行数据进行实时记录，包括吊篮的使用时间、载荷情况、工作轨迹等。
这些数据对于施工过程的管理和分析具有重要的参考价值。
3.远程监控与管理：通过互联网技术，监控中心可以实时远程监控多个吊篮的工作情况，提高工作效率，减少人工巡查的工作量，同时也能够对施工现场进行全方位的管理。
4.事故预防与减少：吊篮智能安全监控与预警系统的应用能够有效地预防和减少施工事故的发生，保障工人的生命财产安全。
三、吊篮智能安全监控系统的发展趋势随着智能技术的快速发展，吊篮智能安全监控与预警系统也在不断完善和更新。

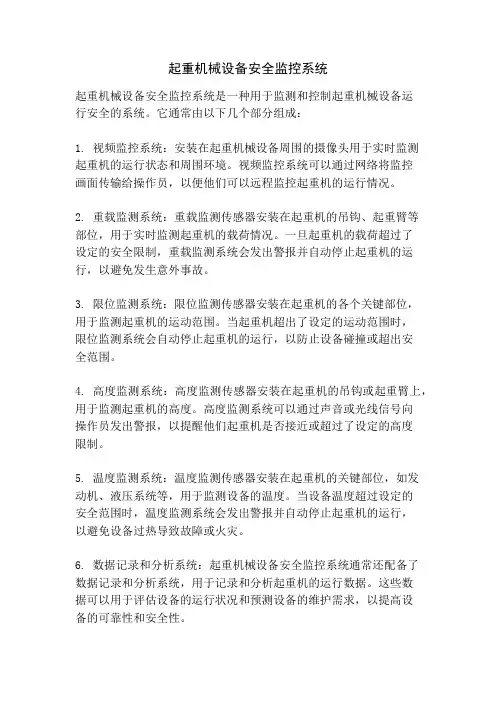

起重机械设备安全监控系统
起重机械设备安全监控系统起重机械设备安全监控系统是一种用于监测和控制起重机械设备运行安全的系统。
它通常由以下几个部分组成：1. 视频监控系统：安装在起重机械设备周围的摄像头用于实时监测起重机的运行状态和周围环境。
视频监控系统可以通过网络将监控画面传输给操作员，以便他们可以远程监控起重机的运行情况。
2. 重载监测系统：重载监测传感器安装在起重机的吊钩、起重臂等部位，用于实时监测起重机的载荷情况。
一旦起重机的载荷超过了设定的安全限制，重载监测系统会发出警报并自动停止起重机的运行，以避免发生意外事故。
3. 限位监测系统：限位监测传感器安装在起重机的各个关键部位，用于监测起重机的运动范围。
当起重机超出了设定的运动范围时，限位监测系统会自动停止起重机的运行，以防止设备碰撞或超出安全范围。
4. 高度监测系统：高度监测传感器安装在起重机的吊钩或起重臂上，用于监测起重机的高度。
高度监测系统可以通过声音或光线信号向操作员发出警报，以提醒他们起重机是否接近或超过了设定的高度限制。
5. 温度监测系统：温度监测传感器安装在起重机的关键部位，如发动机、液压系统等，用于监测设备的温度。
当设备温度超过设定的安全范围时，温度监测系统会发出警报并自动停止起重机的运行，以避免设备过热导致故障或火灾。
6. 数据记录和分析系统：起重机械设备安全监控系统通常还配备了数据记录和分析系统，用于记录和分析起重机的运行数据。
这些数据可以用于评估设备的运行状况和预测设备的维护需求，以提高设备的可靠性和安全性。
总之，起重机械设备安全监控系统通过使用各种传感器和监测设备，实时监测起重机的运行状态和环境条件，并在发生异常情况时及时采取措施，以确保起重机的安全运行。
塔吊远程监控系统
中国未来房地产市场依然广阔，怎样有效遏制塔机事故的发生成为重中之重，国家建委下发文件要求各地必 须有效控制事故的发生，塔机黑匣子逐渐成为各施工单位的首选，这主要是由塔机黑匣子的性能决定的，济南微 控塔机黑匣子可以主要应用于塔机的适时监控.避免因操作者的疏忽或判断失误而造成的安全事故，可极大的保证 塔机的安全使用。该装置是综合应用微电子技术、信息传感技术、信息通讯技术的高科技智能产品，是动态检测 的数字式电子记录装置，可广泛应用于载重、起重机械，实现对其工作状况的安全保护监测。
如有异常情况，黑匣子立刻将异常数据发送到管理中心的站，或者以短信方式发送到管理人员手机。
所有数据通过GPRS发送到服务器，管理人员可以非常方便地通过管理平台观察每台塔机的详细情况。
相关专利
塔机安全监控系统，获得大量荣誉，同时也申请了多项专利对该产品进行全方面的技术保护，如： 专利： 基于3G无线络海量实时数据采控装置等。 产品通过国家建筑城建机械监督检验中心检测 产品通过国家辽宁 省安科院检测 产品通过山东省质量技术监督局备案 随着国内对建筑业安全问题日益重视，国内市场也将迅 速发展。
塔吊远程监控系统
用于塔吊远程监控的系统
01 国家要求
03 主要功能
目录
02 系统简介 04 相关专利塔吊远程监控系统（塔式起重机安全监控管理系统）,主要应用于塔机的实时监控，避免因操作者的疏忽或判 断失误而造成的安全事故，可极大的保证塔机的安全使用。
国家要求
根据国家十二五计划规定，大型起重机械必须安装安全保护装置（塔吊黑匣子），并且对生产销售有严格要 求：必须办理《建设工业产品登记备案证明》与《企业产品执行标准登记证书》。
市场分析
1)数据记录功能： 在塔机运行过程中，本系统将以约10毫秒为采样周期实时采集塔机的工作参数，如起 重量达到力矩额定重量的90%以上时，本系统将发出预警信号，并将数据保存到FLASH中，主要包括力矩额定重量、 实际重量，吊钩高度，吊钩幅度，回转，力矩倍率等。计数结果每约1.5秒存储一次，如与事故发生后，可将系 统记录的数据用U盘下载调出，插入电脑以供查询其原因，数据在封存后可保存10年不丢失。 2)安全保护功能： 该装置可实现塔机多种安全限制器的功能，如起重力矩限制、起重量限制、起升高度限制、幅度限制，回转限制 等。如起重量达到力矩额定重量的90%以上时，系统将发出预警开关信号，控制起重机向安全方向运行，禁止其 向危险方向运行。如起重量达到力矩额定重量的105%时，系统将发出报警开关信号，将塔机的总电源切断，达到 预防事故发生的目的。 3)实时显示功能 塔机工作的关键参数，系统以约10毫秒为采样周期实时采集塔机的 工作参数，在液晶屏幕实时显示力矩额定重量、实际重量，吊钩高度，吊钩幅度，回转、力矩百分数，力矩，倍 率，力矩比例尺等。以供操作人员参考达到安全合理的操作塔机。
塔式起重机安全监控管理系统
塔式起重机安全监控管理系统一、系统介绍塔式起重机（塔吊）监控系统是基于传感器技术、嵌入式技术，数据采集技术、数据处理技术、无线传感网络与远程通信技术相融合的系统平台，通过前端监控装置和平台无缝融合，实现了开放式的实时塔吊作业监控，在对塔吊实现现场安全监控的同时，通过远程高速无线数据传输将塔吊运行工作状况安全数据和报警信息通过3G CDMA 实时发送到远程GIS可视化监控平台，并能在报警时自动触发手机短信向相关人员告知，从而实现实时的动态远程监控、远程报警和远程告知，使得塔吊安全监控成为开放的实时动态监控。
监控平台的主要目的是实现工地级、企业级、区域（省市）级三级网络化、信息化远程安全监督与实时管理；参与监控管理的主体主要有工地安全员、塔吊租赁公司、施工单位及安监部门；施工单位需对塔吊报警进行相应处置，安监部门可以实时监督查看各个施工企业处置塔吊报警的详细信息，形成企业与政府监管部门的监控管理闭环，真正把监管责任落到实处。
二、系统架构图1系统架构及系统逻辑示意图三、系统功能图2系统功能模块示意图、塔吊监管GIS地图图3项目塔吊在线实时图、单塔在线实时运行图四、产品功能塔吊运行监控硬件设备综合利用微电子技术、信息传感技术和即时通讯技术，将塔吊的主要安全装置，包括力矩限制器、起重量限制器、幅度限位器、回转限位器及高度限位器的各项运行数据进行采集、记录和存储。
包括塔吊荷载监控仪、塔吊防碰撞监控仪和塔吊区域保护监控仪3种仪器设备，主要用于平臂和动臂两种塔吊，用户可根据工程实际需要进行选配。
《塔机安全监控管理系统》实现了从地基基础的设计，到塔吊安全专项方案编制，力和力矩监控，防碰撞功能，以及强大的系统监控平台，构建一个全过程、全方位的塔吊监控系统，对塔吊作业的安全能起到更好的保障作用。
1、塔吊在线备案功能系统平台可以提供在线塔吊资质备案，并提供电子地图，准确定位塔吊安装位置，对塔吊作业状况及时掌控。
2、作业数据记录及存储功能塔吊黑匣子以10ms为采样周期，至少存储最近16000条工作循环对应的最大力矩及时间，并且记录只可读取不可随意更改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.10 塔吊智能监控预警系统
为便于对塔吊管理和安全运行，本项目设置塔吊智能监控预警视频监控系统。
由于地下结构施工阶段多达30台塔吊在一个层面上施工作业，在不同的施工阶段都有两台或两台以上塔吊在一个层面上施工作业，防碰撞措施成为塔吊安全重要措施之一。
本系统拟采用上海睿技土木工程咨询有限公司研发的新一代塔机安全监测系统。
本区域塔机安全监测仪系统是由上海睿技土木工程咨询有限公司研发的新一代塔机
安全监测产品，其能够实现对塔机运行状态的全方位监测及多种不同危险的预警，能够有效提升塔机的安全水平，减少事故的发生。
区域塔机安全监测系统由安装在施工塔机上的RJ-101 型（或 RJ-102 型)塔机安全监测仪、安装在施工现场办公室的 RJ-103 型塔机控制器、安装在远程管理中心的 RJ-104 型塔机安全管理信息系统三部分组成。
1 系统性能
RJ-101 型（或 RJ-102 型)塔机安全监测仪由带动态显示的主机（内置制动控制)、角度传感器、幅度传感器、倾角传感器、风速传感器、力矩传感器、起重量传感器、无线通信模块等组成，能够实时采集并显示塔机的运行状态。
RJ-103 型塔机控制器不仅能通过无线传输实现施工现场塔吊与塔吊、塔吊与监控中心之间的通讯，还能通过有线网络或无线网络实现工地现场与远程管理中心间的数据通讯，实现智能结构物联网、数字化工地。
2 塔吊安全监测仪配置
1)塔吊安全监测仪配置
表4.10-1 塔吊安全监测仪配置
2)传感器及服务器示意图:
图4.10-2 传感器安装示意
图4.10-3 塔吊智能监控预警系统服务器
3 视频远程监控功能
四路视频监控：小车吊钩、驾驶室、塔机左右两侧，同时可显示在驾驶室内；支持3种3G标准和有线传输；最多四路120小时历史监控数据的保存，压缩格式H.264视频压缩技术；塔机运行视频的实时获取；正常10分钟（可设置)一次监控照片抓拍及传输；实时视频、实时图片远程管理；10.4寸彩色显示器，800×600分辨率，实施画面的监控。
