1.3 各种地形条件下的选线

合集下载

山岭区和平原区的选线要求

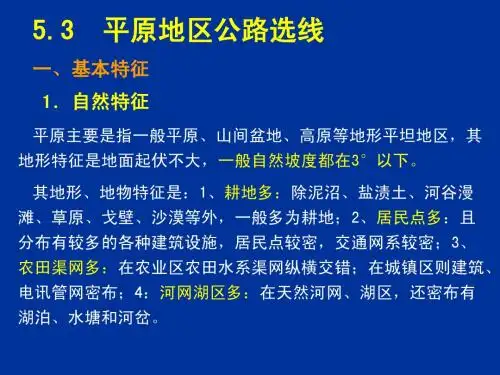

5．注意土壤水文条件，确保路基稳定。注意土壤水文条件，确保路基稳定。
1)在低洼地区布线时，应尽可能接近分水岭的地势较高处布线，以使路基具有较好的水文条件； 2)路线通过排水不良的低洼地带，布线时要注意保证路基最小填土高度，低填及个别挖方地段要注意排水处理。 3)路线要避免穿过较大湖塘、水库、泥沼地带，不得已时应选择最窄、最浅和基底坡面较平缓的地方通过，并采取保证路基稳定性措施。 4)沿河布线时，应注意洪水泛滥对路线的影响，一般应布线于洪水泛滥线以外，必须通过泛滥区时，桥梁、路基应有足够的高度，以免洪水淹没，并应对路基边坡防护加固，避免冲毁。
二、布线要点
1．以平面为主安排路线选线时，首先在起、讫点间把经过的城镇、厂矿、农场及风景文物点作为大的控制点在控制点间通过实地视察进一步根据地形条件和水文条件选择中间控制点，一般较大的建筑群、水电设施、跨河桥位、洪水泛滥线范围以外以及其它必须绕过的障碍物均可作为中间控制点。在中间控制点之间，无充分理由一般不设转角点。在安排平面线形时，既要使路线短捷顺直、又要注意避免过长的直线，可能条件下多采用转角小、半径大的长缓平曲线线形。纵面线形应综合考虑桥涵、通道、交叉等建筑物的要求，合理确定路基设计高度。注意避免纵坡起伏过于频繁，但也不应过于平缓，而造成排水不良。
3）越岭线是路线走向与山脉方向大致垂直而需在垭口穿越时，常常采用。这种路线须适当盘绕，提升高程，所以纵坡较大；有时需要修建隧道。 4）山脊线是路线走向与山顶分水岭线大致平行时采用，这种路线大多是在山脊一侧布置。所以，平面线形、纵坡和横断面都较易处理。问题在于如何把路线由山下提引到山脊上来。如果地形困难无法提引，则不能采用这种路线形式。
在下图的纵断面示意图中，可以看出各种路线形式在纵断面上有各自的特点。首先是沿溪线的纵坡，它是相当平缓的。自0K至6K一段，因为地形关系，有一些不大的起伏。至 6K以后，即很平缓了。其次再看山脊线，在0K至2K之间有较大纵坡把路线提升而上，自8K至l8K是相当平缓的，自18K至 21K又将路线向下引至河边。越岭线自6.5K由河边引上山顶，在l2K处过垭口，然后由垭口又向下引至河边，这一上一下的两段，都具有较大的纵坡。至于山腰线的情况，是介于沿溪线和山脊线之间，而呈现较山脊线纵坡小又较沿溪线纵坡稍大的中间特征。

教学道路勘测设计选线

choosing
路线是道路的骨架，选线的优劣直接关系到道路本身功能的发挥，关系到在公路网中能否起到应有的作用。选线要考虑多种因素，妥善处理好各方面的关系，其基本原则如下：
1 、在道路设计的各个阶段，应运用各种先进的手段，对路线的各个方案作深入、细致的研究，在多方案论证、比选的基础上，选择最优的路线方案。
3、初步筛选在室内初步筛选出有限的几个方案，淘汰一部分较差的方案，参加方案的最终比选。
4 、实地调查与踏勘针对初步筛选出的方案，进行现场实地调查与踏勘，连同野外调查过程中发现的新方案，都必须坚持跑到、看到、调查到，不遗漏一个可能的较佳方案。
野外调查要求做到以下几点：
（1）初步落实各据点的位置。对于路网规划中指定的据点，如在调查过程中发现不合理，应及时反映，并经过充分分析和论证，提出变动理由，报有关部门审批；
一条路线的起点、终点和中间必须经过的重要城镇或地点，统称为“据点”，把据点连接成线，就是路线的总方向或称大走向。这些据点是由公路网规划所规定的，或由政府部门根据社会发展需要而指定的。两个据点之间有许多不同的走法，有的可能沿某河、越某岭，也可能沿某几条河、越某几个岭；可能走某河的这一岸，靠近某城镇，也可能走对岸，避开某城镇等等。这些每一种可能的走法就是一个大的路线方案。作为选线工作的第一步，就是要在各种可能的方案中，在深入调查的基础上，经过全面分析和比较，找出最佳的路线方案来。
6 、选线应重视环境保护的要求，充分研究因修建道路而产生的种种不利影响，如：
(1)路线对自然环境与资源可能产生的影响； (2)占地、拆迁房屋所带来的影响； (3)路线对城镇布局、行政区规划、农业耕作区、水利排灌系统等的影响；
(4)噪音对城镇居民的影响，以及汽车尾气对大气、水源、环境等造成的污染等。

等高线选点选线原则

等高线选点选线原则
1一般要沿等高线修建，这样可以减少工程量，同时道路平坦，利于车辆安全行驶，而且不易造成水土流失。

2鞍部相对较低，可修建铁路线;河谷地区海拔较低，修建铁路线工程量比较小适合修建铁路线
3如果交通线要穿越等高线，应选择比较稀疏的地方，这里坡度较缓，利于建设，且更加安全
4选线时要避开陡崖、地质不稳定的地段。

要尽可能少跨越河流，以减少工程投资和保证工程安全。

5如果要修建隧道应选择背斜部位来进行。

背斜岩层向上拱起，抵抗垂直压力的能力较强，同时不易积水。

电线杆工程初步设计方案中的杆塔型号与尺寸选择

电线杆工程初步设计方案中的杆塔型号与尺寸选择本文将讨论电线杆工程初步设计方案中的杆塔型号与尺寸选择。

为确保电线杆工程的稳定性和安全性，正确选择合适的杆塔型号和尺寸至关重要。

第一部分：杆塔型号选择在电线杆工程初步设计方案中，选用合适的杆塔型号是必要的。

不同的电线杆工程会有不同的要求和条件，例如输电线路、电话线路、光纤通信等等。

因此，在选择杆塔型号时，需要考虑以下几个因素：1.1 载荷要求：根据电线杆所承载的线缆或设备的重量，以及外部环境因素（如风压、冰厚等）确定所需的载荷能力。

不同杆塔型号具有不同的承载能力，因此需要根据实际情况进行评估和选择。

1.2 地形条件：根据电线杆所处地区的地形条件，选择适合的杆塔型号。

例如，在山区或海边地区，需要考虑到地震、风力、海水腐蚀等因素，选择具有较强抗震、防风、耐腐蚀性能的杆塔。

1.3 经济性：在满足承载要求和地形条件的前提下，尽量选择经济实用的杆塔型号。

对于较短跨距、较小荷载的电线杆工程，可以选择较为轻型、便宜的杆塔类型，以降低成本。

第二部分：杆塔尺寸选择除了杆塔型号的选择外，正确的杆塔尺寸也是电线杆工程初步设计方案中的重要一环。

合适的杆塔尺寸可以确保电线杆工程的稳定性和安全性。

2.1 跨距：根据电线杆所跨越的距离来确定杆塔的尺寸。

一般来说，跨越较长距离的电线杆需要使用较高、较大型的杆塔，以提供足够的承载能力和稳定性。

2.2 杆高：根据电线杆所要达到的高度确定杆塔的尺寸。

电线杆的高度一般受到城市规划、施工条件、设备要求等多种因素的限制。

在选择杆高时需要综合考虑，以满足实际需求。

2.3 杆塔材料：根据电线杆所处环境和使用要求，选择合适的杆塔材料。

常见的杆塔材料有钢材、混凝土、木材等。

根据实际情况，选择材料具有良好的耐久性和抗腐蚀性能。

总结：在电线杆工程初步设计方案中，正确选择合适的杆塔型号和尺寸是确保工程稳定性和安全性的关键。

选择杆塔型号时需要考虑载荷要求、地形条件和经济性等因素，而选择杆塔尺寸则需要考虑跨距、杆高和杆塔材料等因素。

公路选线——沿河(溪)线

Highway college, Chang’an University
长安大学公路ቤተ መጻሕፍቲ ባይዱ院
（二）路线布局
主要解决问题
① 河岸选择 ② 高度选择
③ 桥位选择
Highway college, Chang’an University
长安大学公路学院
1．河岸选择：确定路线走河的哪一岸的问题。（1）地形、地质条件一般应选择地形平坦，有长段阶地可以利用，支沟少而小，水文地质条件良好的一岸布线。
Highway college, Chang’an University
长安大学公路学院
3．陡崖峭壁布线路线通过峡谷和悬崖峭壁时，一般可采用绕避和直穿两种方案。（1）绕避绕崖顶方案：要求崖顶要有可供布线的合适地形，崖顶过高时不宜采用；如图所示高线为绕崖顶不合适的情况。
Highway college, Chang’an University
1.开阔河谷布线
沿河布线
直穿布线
山脚布线 ①沿河布线：坡度均匀，线形好，洪水威胁大，防护工程多，可路堤结合，可采用。 ②直穿布线：标准高，但占田多，一般不采用。 ③山脚布线：平纵线形较差，但不占农田，常用布线形式。
Highway college, Chang’an University
长安大学公路学院
Highway college, Chang’an University
（a）
（b）
长安大学公路学院
（2）跨支流跨支流的桥位选择一般属于局部方案问题，不作为控制点。跨越方式有两种：一是在沟口直跨；二是绕进支沟上游的绕跨。具体采用哪一种方法，应根据道路等级、地形、地质等决定。一般高等级公路宜采用直跨，低等级公路可采用绕跨。

各类地形的的选线要点PPT共30页

各类地形的的选Βιβλιοθήκη 要点11、获得的成功越大，就越令人高兴。野心是使人勤奋的原因，节制使人枯萎。 12、不问收获，只问耕耘。如同种树，先有根茎，再有枝叶，尔后花实，好好劳动，不要想太多，那样只会使人胆孝懒惰，因为不实践，甚至不接触社会，难道你是野人。(名言网) 13、不怕，不悔(虽然只有四个字，但常看常新。 14、我在心里默默地为每一个人祝福。我爱自己，我用清洁与节制来珍惜我的身体，我用智慧和知识充实我的头脑。 15、这世上的一切都借希望而完成。农夫不会播下一粒玉米，如果他不曾希望它长成种籽；单身汉不会娶妻，如果他不曾希望有小孩；商人或手艺人不会工作，如果他不曾希望因此而有收益。-- 马钉路德。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

公路设计不同地形条件下的公路勘测选线

概述——选线的一般原则
路线的基本走向必须与道路的主客观条件相适应正确掌握和运用技术标准注意与农业配合选线应重视水文、地质问题重视环境保护工作选线应综合考虑路与桥的关系
概述——自然条件对道路路线的影响
地形因素
地形决定了选线条件，并在很大程度上影响道路的技术标准。按道路布线范围内地形形态，相对高差、倾斜度及平整度。
比例尺的地形图、航测图、水文、地质、气象等资料。 2．根据确定了的路线总方向和公路等级，先在小比例尺
（1：50000或1：100000）的地形图上，结合搜集的资料初步研究各种可能的路线走向。研究重点应放在地形、地质、地物复杂、外界干扰多、牵涉面大的段落。比如可能沿哪些溪沟，越哪些垭口，路线经城镇或工矿区时，是穿过、靠近、还是避开而以支线连接等，要进行多种方案的比选，提出哪些方案应进行实地踏勘。
1963 19052
39花159桥
1773 85110
图5-1 路线比选
第三方案 32
1510 187 1323 512 998 3136
第528二方案
82 5440
1057/1宜3 城
980/52
广109阳1
99770 290/1 1341 18226 31288 1750 77835
第四方案 31
m/座
m/座
382
123
5303 金井
1542/16
1084/47
涵洞
挡土墙
隧道
第三方案钢材
高坪
道
m3 麻林
m/座 t
97瑶7 岗
30
兴300田/1
1539
材料
木材
m3
18237
