基础施工阶段施工总平面布置图总说明
晋江市安海区域海东鸿塔片区旧城改造工程基础施工阶段一次场区平面布置规划中国建筑第六工程局有限公司晋江安海鸿塔片区旧城改造工程项目部二0一二年八月十五日施工组织设计（方案）报审表工程名称:晋江市安海区域海东鸿塔片区旧城改造项目编号:说明：1. 本表一式三份，由承包人、监理单位、发包人按合同规定程序填审批页项目名称：晋江市安海区域海东鸿塔片区旧城改造项目编制单位：中国建筑第六工程局有限公司晋江安海鸿塔片区旧城改造工程项目部目录1、基础施工阶段施工总平面布置总说明 (1)1.1工程概况 (1)1.2施工总平面布置的依据 (2)1.3施工总平面布置的原则 (2)1.4施工总平面布置的主要内容 (3)1.5施工总平面布置与管理 (4)1.6二次施工场地布置 (4)2、场地平整后打桩时期场区现状图 (5)3、场区坐标及高程控制点平面布置图 (5)3.1场区测量控制点平面布置说明 (5)3.2场区坐标及高程控制点平面布置图 (8)4、基础施工阶段临时道路布置图 (8)5、基础施工阶段施工总平面布置图 (25)6、基础施工阶段临时用电平面布置图 (25)7、基础施工阶段临时用水平面布置图 (25)附图1、基础施工阶段施工总平面布置总说明1.1工程概况1.1.1工程建设概况1.1.2施工现场现状截至目前本工程施工现场现状为：除A1-5 地上有2处宗庙祠堂未拆除、A1-2地块东部地上有4处电杆等设施未拆除外，场地无其它地上障碍物。
现场除A1-5 地上局部未拆除建筑物部位外场区平整基本完成， A1-4 、A1-5地块桩基正在施工；场地北部、东部和南部临时围挡已封闭；西部兴安公路正在施工；A1-1（北、东）、A1-2（东）、 A1-4（南）地块外部设置排水沟降排水，以方便桩基施工。
目前，现场没有采取深基坑支护和降水措施。
场地标高及地下室与临时围挡的距离等详见场区平整后打桩时期场区现状图。
1.1.3工程总平面布置的难点（1）基坑深、水位高：地下室基坑开挖深度最深达11m左右（超过5m施工方案须专家论证），地下水位除A1-1为平均1.05m外，其它地块地下水位平均值约为2.06m。
工业厂房识读施工图一定要记住

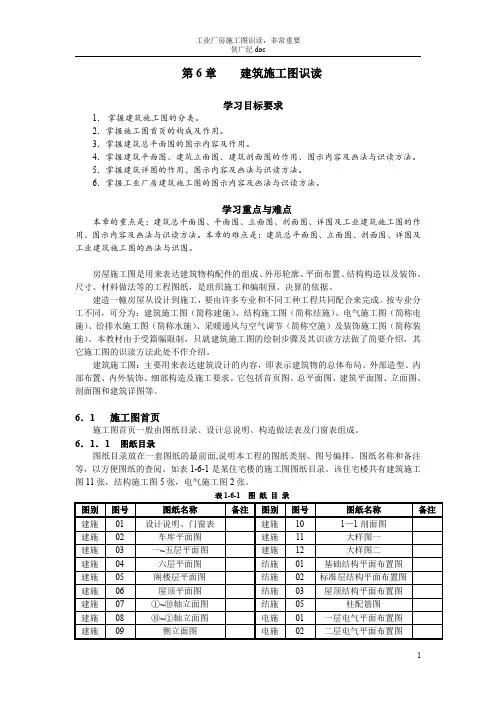

第6章建筑施工图识读学习目标要求1．掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示内容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5．掌握建筑详图的作用、图示内容及画法与识读方法。
6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。
本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。
按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。
本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
6．1施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
6．1．1图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。
表1-6-1图纸目录图别图号图纸名称备注图别图号图纸名称备注建施01设计说明、门窗表建施101—1剖面图建施02车库平面图建施11大样图一建施03一~五层平面图建施12大样图二建施04六层平面图结施01基础结构平面布置图建施05阁楼层平面图结施02标准层结构平面布置图建施06屋顶平面图结施03屋顶结构平面布置图建施07①~⑩轴立面图结施05柱配筋图建施08⑩~①轴立面图电施01一层电气平面布置图建施09侧立面图电施02二层电气平面布置图6．1．2设计总说明主要说明工程的概况和总的要求。
基础平面图识图
注意图纸上的标高单位，留意设备基础的类型和布置方式，以及地沟和地坑的位置和尺寸对厂房使用功 能的影响。
06
基础平面图识图常见问题及解 决方法
常见问题类型
图纸比例尺不准确
图纸上的比例尺与实际建筑物 或地形比例不一致，导致测量
和计算错误。
符号标识不清
图纸上的符号、线条、文字等 标识不清晰，容易造成误解和 误判。
作用
基础平面图是建筑施工图的重要 组成部分，主要用于指导地基施 工、定位放线、基础施工等。
图纸组成要素
图例
表示不同材料、构 件、设备等的图形 符号。
尺寸标注
包括总尺寸、定位 尺寸、细部尺寸等 ，用于指导施工。
图框
标明图纸名称、比 例、图号等。
轴线
表示建筑物承重墙 、柱等结构的位置 及其编号。
文字说明
信息沟通不畅
项目团队内部或团队与 外部沟通不足，导致关
键信息缺失或误解。
图纸管理不规范
图纸的存档、传递和使 用过程中缺乏规范管理
，造成版本混乱。
解决方法与建议
仔细核对比例尺
在识图前，务必核对图纸上的比例尺，确保与实际比例一 致。如有疑问，应及时向设计人员或相关部门求证。
补充关键信息
若发现图纸中缺少关键信息，应及时与设计人员或项目团 队沟通，补充必要的信息和说明。
图例符号识别
基础符号
基础平面图上常见的符号有基础墙、 基础梁、柱等。这些符号通常使用特 定的线条和形状来表示，如粗实线表 示基础墙，虚线表示基础梁等。
材料符号
图纸上还会使用不同的符号来表示不 同的材料，如混凝土、钢筋等。这些 符号有助于了解基础的构造和材料使 用情况。
剖面图与断面图识读
某小学框架结构阶梯教室结构设计图
结构识图——独立基础，条形基础，筏形基础，柱子
结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
（2）以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。
各轴线编号以及定位轴线间距，图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。
总平面布置图毕业设计cad
03
问题3
图纸与实际建设情况不符，导致施工困难或 安全隐患。
05
02
解决方案1
采用简洁明了的图例、符号和标注方式，使 图纸易于理解和使用。
04
解决方案2
根据实际需求和使用功能，合理规划 建筑物、构筑物等的位置和朝向，确 保使用安全和便利。
06
解决方案3
在图纸设计过程中，充分考虑实际建设条件和 限制，及时调整和完善图纸，确保与实际情况 相符。
通过这次毕业设计，我深刻体会到了CAD软件在总平面布置图设计中的
重要性。在实践中，我不仅提高了自己的设计技能，还学会了如何将理
论知识与实际工作相结合，解决实际问题。
02
团队协作与沟通
在团队中，我们经常进行交流和讨论，分享彼此的见解和经验。这使我
认识到团队协作的重要性，学会了如何更好地与他人沟通和合作，以达
设计原则与要求
原则
科学合理、功能齐全、安全舒适、经 济适用。
要求
明确表达建筑物、构筑物、道路、绿 化等的位置、尺寸和相互关系，标注 必要的尺寸、标高、文字说明等，符 合国家相关规范和标准。
常见问题与解决方案
问题1
图纸表达不清晰，导致阅读困难。
01
问题2
建筑物、构筑物等布置不合理，影响 使用和安全。
分析和优化设计方案
通过CAD软件的模拟和分析功能，设计师可以评估 设计方案的科学性和可行性，并进行优化。
生成施工图纸和文档
使用CAD软件，设计师可以生成详细的施工 图纸、材料清单和其他文档，以便施工方准 确执行设计方案。
03 总平面布置图设计流程
收集资料与现场勘查
收集相关资料
收集项目相关的地形图、规划条件、建筑规范等资料，确保设计工作的基础数 据准确可靠。
钢筋工程量计算—基础钢筋工程量计算
2.62
22
57.64
90.97
2.72
14
38.08
33.81
C16
260.44
411.04
C12
38.08
33.81
− , /
=
+ = 根
= − × = ;
C12
− , /
=
+ = 根
分析：基础底板尺寸Y=A=4800mm、X=B=2800mm，A与B均大于2500mm，应采用
基础底板钢筋缩短10%构造。
1、X向钢筋
C16@150
外侧：单根长 = − = − × = ;
根 数 = 根；
内侧：单根长 = . = . × = ;
实训步骤
查找与基础钢筋相关的信息
主要查找内容:结构设计总说明和基础平
面布置图
进行钢筋工程量计算
计算钢筋单根长度和根数
查找平法图集相关构造
01
03
02
04
基础底板钢筋构造
填写钢筋工程量计算表
安装表格中的要求填写并汇总
1、查找与基础钢筋相关的信息
1、查找与基础钢筋相关的信息
Y向钢筋
DJ-1
X向钢筋
②
2、查找平法图集相关构造
Y-2c
X-2c
X-2c
0.9X
S
基础底板尺寸小于2.5m时
独立基础底板配筋构造
S ≤75mm
≤S/2
≤75mm
≤S/2
0.9X
X-2c
基础底板尺寸大于2.5m时
独立基础底板配件缩短10%构造
最外侧钢筋除外
2、查找平法图集相关构造
基础、结构平面图、详情图及平法识
熟悉图纸符号和标注
了解结构构件之间的关系
分析施工可行性
指导施工和验收
在解读结构平面图时，应了解 图纸中使用的各种符号和标注 的含义，如梁、板、墙等构件 的表示符号以及尺寸标注等。
通过结构平面图，可以了解各 个结构构件之间的关系和相互 影响。例如，梁和柱的位置关 系、板的支承情况等。这些信 息有助于理解建筑物的整体结 构和传力路径。
• 材料选择与结构形式：基础材料的选择与结构形式对于基础设计至关重要。根 据不同的地质条件和建筑物荷载要求，选择合适的基础材料和结构形式能够提 高基础的承载能力和稳定性。
• 施工方法与监测：基础施工方法的选择与监测对于确保基础质量和安全至关重 要。合理选择施工方法，严格控制施工过程，同时对基础进行监测，及时发现 和处理问题，能够确保基础质量和安全。
基础类型与特点
类型
常见的基础类型包括独立基础、条形基础、筏板基础 、桩基等。不同类型的基础适用于不同的地质条件和 建筑物荷载要求。
特点
独立基础具有结构简单、施工方便的优点，适用于较 小的建筑物荷载和较好的土质条件；条形基础能够提 供较大的承载能力，适用于较大的建筑物荷载和一般 土质条件；筏板基础能够提供更大的承载能力，适用 于高层大跨度建筑物和软弱土质条件；桩基通过将荷 载传递到下层土体中的桩体，提供更高的承载能力， 适用于高层大跨度建筑物和不良地质条件。
根据结构平面图中的信息，分 析施工的可行性。例如，检查 是否存在施工困难或障碍，评 估施工方法和顺序等。这有助 于确保施工过程的顺利进行。
通过结构平面图，施工方可以 了解建筑物的详细结构信息， 从而指导施工过程。在施工完 成后，可以使用结构平面图进 行验收，检查施工结果是否符 合设计要求。
03
