重视家庭多媒体布线箱

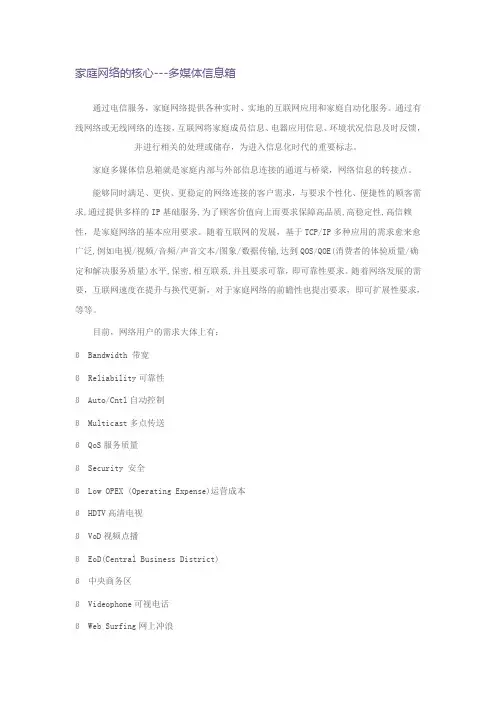

家庭网络的核心---多媒体信息箱
家庭网络的核心---多媒体信息箱通过电信服务，家庭网络提供各种实时、实地的互联网应用和家庭自动化服务。
通过有线网络或无线网络的连接，互联网将家庭成员信息、电器应用信息、环境状况信息及时反馈，并进行相关的处理或储存，为进入信息化时代的重要标志。
家庭多媒体信息箱就是家庭内部与外部信息连接的通道与桥梁，网络信息的转接点。
能够同时满足、更快、更稳定的网络连接的客户需求，与要求个性化、便捷性的顾客需求,通过提供多样的IP基础服务,为了顾客价值向上而要求保障高品质,高稳定性,高信赖性，是家庭网络的基本应用要求。
随着互联网的发展，基于TCP/IP多种应用的需求愈来愈广泛,例如电视/视频/音频/声音文本/图象/数据传输,达到QOS/QOE(消费者的体验质量/确定和解决服务质量)水平,保密,相互联系,并且要求可靠，即可靠性要求。
随着网络发展的需要，互联网速度在提升与换代更新，对于家庭网络的前瞻性也提出要求，即可扩展性要求，等等。
目前，网络用户的需求大体上有：ß Bandwidth 带宽ß Reliability可靠性ß Auto/Cntl自动控制ß Multicast多点传送ß QoS服务质量ß Security 安全ß Low OPEX (Operating Expense)运营成本ß HDTV高清电视ß VoD视频点播ß EoD(Central Business District)ß 中央商务区ß Videophone可视电话ß Web Surfing网上冲浪ß Game游戏ß Home Auto/Cntl家庭自动化控制ß ……目前，针对家庭网络布线市场上有了超5类、6类、6A类布线系统，以及光纤到户解决方案，用户应该如何选择：基于目前的应用需要，即TV/VoD (3Mb/s)、PC: EoD (2Mb/s)生态办公区、Web Surfing (2Mb/s)网上冲浪、Phone: VoIP (100 kbps)等需求，7 Mb/s的网络传输速率，可以满足要求。
如何选购家居多媒体布线箱
如何选购家居多媒体布线箱一、外观多媒体箱一般安装在大门的两侧，不可避免扮演了家居装饰的重要角色，作为家居装饰的一部分，一个漂亮的外观是多媒体箱的首要条件。
多媒体箱一般采用暗装的形式，外露的盖子采用不容易变色的塑料，比如PC。
保持与墙壁颜色的一致。
二、空间多媒体箱一般要容纳电视，电话，电脑这三种基本模块，有些还要求有远程抄表用的弱电接线模块以及DVD共享的音视频模块等，加上一般家庭家庭共享上网多采用ADSL宽带，那么MODEM也占用箱体很大空间，所以宽大的空间是多媒体箱的必要条件。
大空间箱体的优势在于可以扩展模快，安装维护方便，散热性能好。
三、功能多媒体箱是整个家庭信息的管理者，强大的功能是它的核心要素，不同的家庭对于信息管理有不同的要求，所以多媒体箱的模块一定要丰富，而且可以供用户自由选择更换。
这就要求各模块的功能独立，而且容易安装在箱体内。
一般家庭都已经不满足一台电脑上网，五口路由模块可以实现四台电脑共享上网，如果家庭电脑超过四台，那么可以选用九口路由模块，它最大允许八台电脑同时上网。
一般家庭都只接一个电话号码入户，一分七电话模块能允许接七个分机，如果是两个电话号码接入，那么可以选用两组一分三电话模块，每个号码可以接三个分机。
有些家庭对通话有保密要求，不希望自己通话的时候，其它分机可以听到通话内容，那么保密电话模块可以实现这个功能。
无论是有线电视还是数字电视，都可以选用电视分配器模块来实现电视信号的共享，根据家庭电视机的数量，选择合适分配口数的模块，比如家里有三台电视，那么选用一分三电视模块就可以了，没必要选用一分六的模块，因为分配口数越多，电视信号损耗越大，节目就变的不清晰，这个时候还要增加电视放大器模块，进一步提高了成本。
多媒体箱安装规范
多媒体箱安装规范[1][2]一、箱体的安装配线箱的箱体分为明装型和暗装型。
明装型适用于墙体不能或不适于凿墙开洞安装的场合。
暗装型适用于在墙上开洞后将箱体预埋在墙洞内的场合。
我们现就暗装型配线箱为例，介绍箱体的安装方法：1. 考虑到网络入户线缆的位置和管理上的方便，多媒体配线箱一般安装在住宅入口或门厅等处。
按照施工规范，箱体底部离地面高应为30cm-50cm。
2. 在确定配线箱的安装位置后，在墙体上按箱体的长宽深留出预埋洞口；3. 将箱体的敲落孔敲开（在没有敲落孔的位置开孔时，可使用开孔器），将进出箱体的各种线管与箱体连接牢固，并将箱体接地；4. 把箱体放入墙体预留的洞口内用木楔、碎砖卡牢，用水平尺找平，使箱体的正端面与墙壁平齐，然后用水泥填充缝隙后与墙壁抹平；5. 墙面粉刷完成后，即可将门和门框安装到箱体上，将门框和门与箱体用螺钉固定，并注意门框的安装保持水平。
二、箱体与线管的连接1.将线管通过紧固件连接在箱体上，箱体与金属线管应同时做好接地处理。
2.施工人员应用钢锉对箱体敲落孔、金属线管内侧边缘部分的毛刺锉平，否则会划伤双绞线的外皮。
3.五类网络线，视频同轴电缆及音视频线等信号线可穿入同一根金属线管中。
穿线前，应对所有线缆的每根芯线进行通断测试，以免布线完毕后才发现有断线而重新铺设。
4.线缆至少应在箱体内（从进线孔起计算）预留出60 厘米的线头。
5.穿线后，应再次对所有线缆的每根芯线进行通断测试，经确认后，穿线工作方可告一段落。
6. 根据网络施工图，对配线箱内的线缆及线缆所连接的各个终端插座，要重新进行检查统一编号，并将每条线缆两端用标签加上标识。
三、箱体的接地处理网络布线系统采用屏蔽措施时，应保证有良好的接地系统，可单独设置接地体，接地电阻≤4Ω；采用联合接地体时，接地电阻≤1Ω。
良好的接地可以防止突变的电压冲击造成对弱电设备的破坏，减少电磁干扰对通信传输速率的影响。
家庭多媒体配线箱的箱体应采取单独的接地措施；采用金属线管时，金属线管与箱体之间应可靠连接，最好进行焊接。

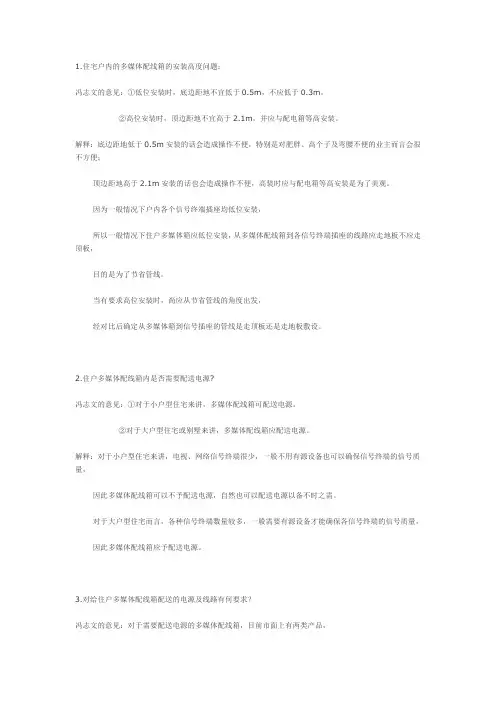

如何处理住宅户内多媒体配线箱的几个问题
1.住宅户内的多媒体配线箱的安装高度问题：冯志文的意见：①低位安装时，底边距地不宜低于0.5m，不应低于0.3m。
②高位安装时，顶边距地不宜高于2.1m，并应与配电箱等高安装。
解释：底边距地低于0.5m安装的话会造成操作不便，特别是对肥胖、高个子及弯腰不便的业主而言会很不方便；顶边距地高于2.1m安装的话也会造成操作不便，高装时应与配电箱等高安装是为了美观。
因为一般情况下户内各个信号终端插座均低位安装，所以一般情况下住户多媒体箱应低位安装，从多媒体配线箱到各信号终端插座的线路应走地板不应走顶板，目的是为了节省管线。
当有要求高位安装时，尚应从节省管线的角度出发，经对比后确定从多媒体箱到信号插座的管线是走顶板还是走地板敷设。
2.住户多媒体配线箱内是否需要配送电源?冯志文的意见：①对于小户型住宅来讲，多媒体配线箱可配送电源。
②对于大户型住宅或别墅来讲，多媒体配线箱应配送电源。
解释：对于小户型住宅来讲，电视、网络信号终端很少，一般不用有源设备也可以确保信号终端的信号质量，因此多媒体配线箱可以不予配送电源，自然也可以配送电源以备不时之需。
对于大户型住宅而言，各种信号终端数量较多，一般需要有源设备才能确保各信号终端的信号质量，因此多媒体配线箱应予配送电源。
3.对给住户多媒体配线箱配送的电源及线路有何要求？冯志文的意见：对于需要配送电源的多媒体配线箱，目前市面上有两类产品，一类是需要直接配送交流220V电源入箱，另一类是可以在多媒体配线箱外完成电源电压和电流变换，进入箱内的直接是安全电源。
因此，其配电方式可以根据情况选择如下方式：①由住户配电箱采用专用配电回路供给多媒体配线箱交流220V电源，该配电回路需要采取漏电防护措施（一般采用漏电断路器保护）；②当多媒体配线箱低位安装时，可以从就近的电源插座引接交流220V电源进入多媒体配线箱；③当多媒体配线箱高位安装时，可以从就近的照明设备引接交流220V电源进入多媒体配线箱，采用这种方式时照明回路也必须采取漏电防护措施（一般采用漏电断路器保护）；附注：出于安全考虑，即便不从照明设备引线到多媒体配线箱也强烈建议照明回路采用漏电断路器保护④在多媒体配线箱旁边0.2~0.3m处设置一个小型设备盒（加深型86盒），以备穿线和放置变压器用，同时在该设备盒正上方安装一个可以同时开关进入设备盒电源相线和中性线的双极墙面开关，该双极开关应与本房间内其他墙面开关等高安装；多媒体配线箱与该86盒之间预埋一根Φ20的阻燃型硬质塑料管，以备穿线用。

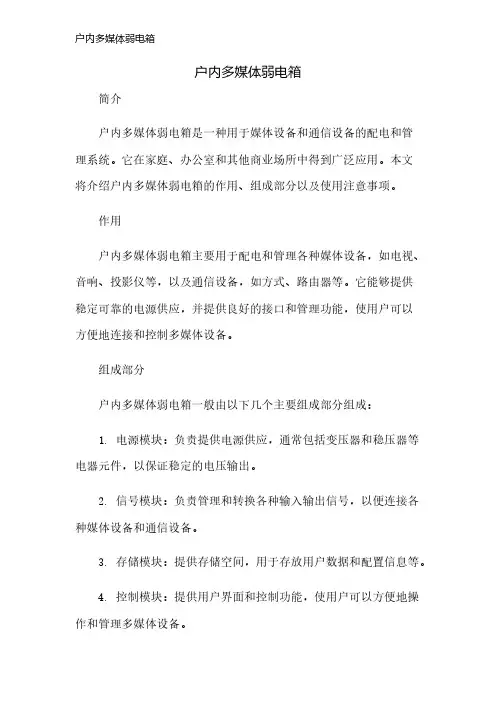

户内多媒体弱电箱
户内多媒体弱电箱简介户内多媒体弱电箱是一种用于媒体设备和通信设备的配电和管理系统。
它在家庭、办公室和其他商业场所中得到广泛应用。
本文将介绍户内多媒体弱电箱的作用、组成部分以及使用注意事项。
作用户内多媒体弱电箱主要用于配电和管理各种媒体设备，如电视、音响、投影仪等，以及通信设备，如方式、路由器等。
它能够提供稳定可靠的电源供应，并提供良好的接口和管理功能，使用户可以方便地连接和控制多媒体设备。
组成部分户内多媒体弱电箱一般由以下几个主要组成部分组成：1. 电源模块：负责提供电源供应，通常包括变压器和稳压器等电器元件，以保证稳定的电压输出。
2. 信号模块：负责管理和转换各种输入输出信号，以便连接各种媒体设备和通信设备。
3. 存储模块：提供存储空间，用于存放用户数据和配置信息等。
4. 控制模块：提供用户界面和控制功能，使用户可以方便地操作和管理多媒体设备。
5. 接口模块：提供各种接口，用于连接外部设备，如电视、音响、路由器等。
使用注意事项在使用户内多媒体弱电箱时，需要注意以下几点：1. 电源输入：务必接入稳定的电源供应，以防止电压不稳定对设备造成损坏。
2. 设备连接：在连接媒体设备和通信设备时，需要注意正确连接并避免过度拉扯线缆，以免影响设备的正常运行。
3. 散热问题：多媒体设备在运行时会产生一定的热量，需要注意弱电箱的散热问题，确保设备不会过热。
4. 维护保养：定期对弱电箱进行清洁和维护，确保设备的正常运行和使用寿命。
5. 安全防护：在使用过程中，要注意防止水、火等外部物质接触弱电箱，以确保安全。
户内多媒体弱电箱是一种重要的配电和管理设备，它能够为多媒体设备和通信设备提供稳定可靠的电源供应和良好的接口管理功能。
在使用过程中，需要注意正确接入电源、正确连接设备、解决散热问题、定期维护保养和加强安全防护，以确保设备的正常运行和延长使用寿命。
家庭装修中的家庭影音与多媒体布线
家庭装修中的家庭影音与多媒体布线随着科技的迅猛发展，家庭装修中的家庭影音与多媒体布线越来越受到人们的关注。
在现代家庭中，影音设备已经成为生活的重要组成部分。
为了达到更好的视听效果和舒适的使用体验，合理的家庭影音与多媒体布线显得尤为重要。
本文将针对家庭装修中的家庭影音与多媒体布线问题进行探讨，并提出一些建议和注意事项。
一、布线前的准备工作在开始家庭影音与多媒体布线前，有几个准备工作需要提前完成：1.确定需求：首先要明确家庭装修中的家庭影音与多媒体布线的需求。
你是否需要设置家庭影院？是否需要布置音响设备？还是只需要对电视与音响进行布线连接？明确需求可以帮助你更好地规划布线方案。
2.选择适当的位置：根据需求确定家庭影音设备的放置位置。
家庭影音设备通常包括电视、音响、投影仪等。
根据房间大小、家具布局和视听效果，选择合适的位置安装设备。
3.准备好所需材料：在进行家庭影音与多媒体布线前，准备好所需的材料和工具，例如电线、插座、音频线、视频线等。
确保选择的材料符合质量标准，并且适合你的装修需求。
二、电源布线家庭影音设备对电源需求较高，因此电源布线是家庭装修中的重要环节。
以下是一些电源布线的注意事项：1.合理规划插座位置：根据家庭影音设备的放置位置和房间结构，合理规划插座位置。
插座数量要充足，并且选用牢固稳定的插座，并确保插座与电线安全连接，防止意外发生。
2.采用隐蔽布线方式：为了美观和安全，采用隐蔽布线的方式进行电源布线是常见的选择。
将电线穿过墙壁或地板，使用专业工具进行布线，以避免触电和电线外露的风险。
3.注意电线负载能力：在进行电源布线时，要注意电线的负载能力。
根据连接的设备功率和耗电量，选择适当规格的电线，以确保电线可以安全供电。
三、音频与视频布线除了电源布线外，家庭影音设备还需要进行音频与视频布线。
以下是一些音频与视频布线的建议和注意事项：1.选择高品质的音视频线：为了获得更好的视听效果，选择高品质的音视频线是必要的。
关于家用弱电箱(家庭多媒体配线箱)的安装和选购
1.什么是家庭多媒体配线箱随着人民生活水平的提高，家庭住房的面积、住房的种类、住房的功能与传统的住房模式都发生了很大的变化，人们越来越感到家庭生活与各种信息网络服务（如：通讯网络、宽带网络和有线电视网络）密不可分，越来越多的享受到由通讯网络、宽带网络和有线电视网络组成的多媒体网络系统给自己家庭生活带来的极大方便和乐趣。
然而在传统的住房中，通讯网络、宽带网络和有线电视网络分别作为各自独立的网络系统进入到我们的家庭，入户时的终端插座也只有一两个。
由于终端插座的数量和位置往往不能满足用户的需求，住户只能自己分别重新拉线进行重新布置，以满足自己的需要。
家庭多媒体配线箱是一种将多种信息网络系统的输入端，通过改变系统的配线方式、电缆数量的配置、调整系统的电气性能及扩展系统的使用功能等功能来满足信息输出端要求的网络设备。
而以家庭多媒体配线箱为中心建立起来的家庭多媒体网络布线系统是在居室中把通讯网络、宽带网络和有线电视网络等信息网络统一规划、统一施工，并进行有机组合的家庭网络系统。
它由家庭多媒体配线箱、网络线缆和信息终端插座三部分所组成。
它可以将通讯网络、宽带网络和有线电视网络的终端引到家庭的各个角落，并对网络终端进行集中控制和管理，以方便用户的使用。
随着智能化住宅小区的普及和发展，由通讯网络、宽带网络和有线电视网络组成的家庭多媒体网络系统，统一进入到了住宅小区并组建了小区局域网，利用多媒体网络实现了信息资源共享，扩展了社区的服务项目，给小区居民生活带来了更多的方便和实惠。
2.家庭多媒体配线箱的作用近几年，使用家庭多媒体配线箱为中心的家庭多媒体网络布线系统，逐渐地得到了人们的认识和了解，并逐步被设计、安装到智能化小区的家庭住宅中。
家庭多媒体网络布线系统不仅可应用于高档公寓和豪华别墅，也广泛应用于普通的经济适用房等各种档次的居民住宅。
并被列入建设部推广的康居工程项目中，使家庭多媒体网络系统是继水、电、气之后成为现代家庭住房的又一基础设施。
多媒体信息箱之家庭综合布线设计原则
2、简约设计
由于信息点的数量较少，管理起来非常方便，所以家居布线无须再使用配线架。双绞线的一端连接至信息插座，另一端则可以直接连接至集线设备，从而节约开支、减少管理难度。
3、注重美观
家居布线更注重美观，因此，布线施工应当与装修同时进行，尽量将电缆管槽埋藏于地板或装饰板之下。信息插座也要选用内嵌式，将底盒埋藏于墙壁内。
多媒体信息箱之家庭综合布线设计原则
在设计家庭布线方案时，应当考虑以下几个方面的原则问题。
1、综合布线
在敷设网线时，应当同时考虑电源线、有线电视电缆和电话线。计算机、集线设备或无线接入点都是插电设备，都需要提供市电电源，因此，在信息插座附近一定要提供相应数量的电源插座。由于有线电视和电话线可以与网线埋人同一根PVC管内，所以建议同时敷设，以节约开支、提高施工效率。另外，如果室内准备安装环绕音响、监控设备等其他需要布线的设备，也应当一并规划设计并同步实施。电话线和电力线不能离双绞线太近，以避免对双绞线产生干扰，但也不宣离得太远，相对距离
计算机、打印机和集线设备使用的电源线应当与日光灯、洗衣机、电冰箱、空调、电风扇使用的电源线分开，实现单独供电，以避免脉冲电流对计算机的冲击，保证计算机的安全和运行稳定。
7、路由选择
双绞线应当避免直接的日晒，也不宜在潮湿处布放，另外，应当尽量远离经常使用的通道和重物之下，避免可能的摩擦，以保证双绞线的电气性能。如果是尚未装修的毛坯房，建议将线缆敷设在地面上，然后再敷设瓷砖或者木地板。
当然，从规筢布线的角度考虑，也可以统一使用110配线架。
4、适当冗余
综合布线的使用寿命为15年，也许现在家庭拥有的计算机数量较少，但是，或许不需要几年的时间所有的家用电器都可以借助于Internet进行管理。所以适当的冗余是非常有必要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重视家庭多媒体布线箱
随着人民生活水平的提高，家庭住房的面积、住房的种类、住房的功能与传统的住房模式都发生了很大的变化。
如果说，以10年前家庭配电箱出现，各类家电设备能安全方便地接入电源网络为标志，进入家庭电气化时代，那么今天在此基础上，已更进一步地迈入家庭信息化、智能化时代，其基本标志就是家庭多媒体布线箱。
一般认为，家庭信息化是指家庭内的信息发送或接受设备能方便地接入信息网络，使家庭成为一个信息接收与发送平台，这里的信息指的是有线电视、电话、互联网数据等；而智能化则是在住宅电气化、信息化的基础上，再融进安全防范和设备管理自动化系统。
然而在一般的毛坯房住宅中，通讯网络、宽带网络、有线电视网络及安防网络分别作为各自独立的网络系统进入到我们的家庭，入户时各预埋1只终端盒，互不相关。
住户二次装修时，为满足自己的需要，要设置多个电视、电话、宽带终端插座和防盗、消防探测器或家庭内部的音视频共享系统，一个合理的办法就是采用家庭多媒体布线箱建立家庭多媒体网络系统，即把所有信息源线路接入同一个箱体，通过箱内设备分配，再经各类线路接至各终端。
适应现代家庭的各类多媒体布线箱市场都有供应，内部包括语音/数据、电视分配器、集线器、安防、电源等各类模块，并可扩展功能和灵活组合。
家庭多媒体布线箱及网络系统的主要作用：一是使家庭网络布线一步到位，它解决了通讯、宽带和有线电视系统进入住宅入户后，根据房间的使用功能、房间主人的个性化需求、房间环境的布置等条件，将多媒体网络系统一次性的设计、规划和安装到位，既考虑到较长远的需求，又避免了二次布线、重复投资带来的各种麻烦；二是使住户能够对各个房间、各个位置的网络设备进行统一的管理和控制，如：对各电话分机号码的调整更换或自由选择宽带接入网络；三是实现了家庭信息资源的共享，使用一台音像设备可在各个房间进行播放或使一线多台电脑上网、组建家庭局域网；四是采用了各类专用设备，并集中于1个箱体内，各类线路呈放射状，减少相互交叉，便于维护管理、系统更新和降低造价。
家庭多媒体网络系统主要由三部分组成：一是家庭多媒体布线箱。
它是家庭多媒体网络系统的主要设备。
用来实现家庭多媒体网络系统的组建和控制功能，是家庭多媒体网络系统的核心。
二是网络线缆。
是家庭多媒体网络系统重要的组成部分，包括：双绞线、视频电缆、音频电缆和控制电缆等。
用来传输多媒体信息和控制信号。
三是终端插座。
主要包括：数据插座、语音插座、电视插座、音视频插座、组合插座和地面插座等。
它们用来连接终端设备，即：电脑，电话机和电视机等。
家庭多媒体布线箱的主要使用功能有：
1. 语音功能模块——可实现1条入户线带房间内部多台电话分机、多个位置的通讯功能和家庭内部通话功能，随时调整和调换电话分机号码功能，以及对各房间电话机通断控制的功能。
2. 家庭宽带网络——可实现家庭内部组建小型局域网、信息资源共享和多台电脑使用一线上网等功能。
3. 家庭有线电视网络——可实现房间内部多台电视、多个位置的收看功能，对入户的电视信号进行信号增益补偿的功能，以及双向互动VOD电视点播功能等。
4. 音像及背景音乐系统——可实现各房间同时收看一台影碟机播放的节
目；在房间的各个角落都能听到一台家庭音响设备播放的广播和背景音乐等功能。
5. 安防系统——可实现连接和控制可视门禁对讲系统、各类防盗、火灾探测器等。
现代社会高速发展，各类信息网络会不断推出新的增值服务，各种信息类家电产品会不断涌现，为了能使我们更加便利地享受信息社会所带来的精彩生活，在装修住房时，别忘了买一个多媒体布线箱，请行家帮你策划，建立一套完善的家庭多媒体网络系统。
