综合布线系统施工方案-投标方案
机房工程综合布线工程施工方案
机房工程综合布线工程施工方案一、工程概况随着信息技术的不断发展，机房作为信息处理与存储的核心场所，承载着重要的网络设备、服务器等关键设备，同时在传统工业生产中也扮演着重要的角色。
机房工程综合布线工程是指在机房内的各类设备及终端之间使用网络电缆进行连接，以实现信息传输功能。
本项目是一项重要的综合布线工程，涉及到布线设计、材料采购、施工安装等多个方面。
本文将对机房工程综合布线工程的施工方案进行详细描述。
二、工程目标1. 完成机房综合布线设计和施工，满足现有设备和终端的互联需求。
2. 保证机房布线系统的安全、稳定、高效运行。
3. 提高机房综合布线的管理和维护水平，降低后期维护成本。
三、施工准备1. 项目申报及审批根据国家规定，机房综合布线工程涉及到信息安全等重要问题，需要提前进行项目申报和审批。
2. 施工队伍组建组建一支技术过硬、经验丰富的施工队伍，保证施工质量和进度。
3. 采购材料及设备根据设计方案要求，采购符合国家标准的网络电缆、配线架、配线模块、连接器等相关材料和设备。
4. 施工计划编制根据设计方案和实际情况，编制详细的施工计划，明确各个工序的工作内容、工期、质量要求等。
5. 安全防护措施做好施工现场的安全防护，采取必要的措施保障施工人员和设备的安全。
四、施工流程1. 布线设计根据机房的结构和设备布局，进行合理布线设计，确保各个设备之间的连接畅通，避免干扰和信号衰减。
2. 网络电缆敷设根据设计图纸，对机房内的各个区域进行网络电缆敷设，保证连接的质量和稳定性。
3. 配线架的搭建根据实际需求和设计方案搭建配线架，对网络电缆进行整齐有序的布放，并标明清晰的标识，以方便管理和维护。
4. 网络设备安装将各类网络设备、交换机、路由器等安装在机房内的指定位置，接入网络电缆进行连接。
5. 测试与调试对已安装好的网络电缆和设备进行测试与调试，确保连接的稳定和质量。
6. 完成验收完成工程后，邀请相关部门进行验收，验收合格后方可投入使用。
综合布线系统施工方案设计
综合布线系统施工方案一、工程概况首都国际机场新航站楼综合布线系统是通过双绞线、光缆、大对数线缆及其它配件连通航站楼内各系统以及航站楼与外界各相关系统，在各系统之间构成高速信息通道，使航站楼成为现代化的高速智能型建筑。
些综合布线系统涉及建筑、计算机、通信、自动控制等领域。
具有标准化、简单化等特点。
此系统将连通航站楼内的地面信息系统、航办信息显示系统、气象系统。
航行的电传、电报，内部通信系统，电话（含公用磁卡、投币、停车楼内电话等）。
楼宇自控系统，停车楼自动收费系统，子母钟系统，SITA，海关系统，公安系统，边检系统。
为之提供话音数据、控制等信息的高速的可靠的通道，使各系统都能高效、稳定地工作，并具有布线上的易于维护、管理、重组、升级等特点。
首都国际机场新航站楼南北长约747米，东西宽约341米。
地下一层，地上三层，总建筑面积约33.7万平方米。
项目名称：首都国际机场新航站楼综合布线系统工程总包单位：金融信科技发展（香港）有限公司分包施工单位：中建电子工程公司二、施工准备2．1现场管理组织机构2．1．1现场管理决策层2．1．2现场施工管理机构2．1．3现场施工管理机构必须服从现场决策层领导。
2．2施工人员安排由于工期时间较长，我公司将根据工程的实际进展情况及时调配施工队伍。
确保工程的工期和质量。
2．3主要施工机械设备2．4施工现场布置根据实际情况，布置生活和生产用房、库房。
2．5技术准备（1）组织有关专业人员和施工人员熟悉图纸、规范及施工要求。
（2）根据施工图纸进行现场勘察。
（3）根据施工要求准备标准图集。
（4）准备有关记录，验收资料。
2．6主要设备材料进场计划依据施工的进度情况，及时提前作出进场计划。
三、施工步骤3．1安装工艺流程敷设光缆光缆尾缆熔接施敷设大对数电缆配线架安装布线工准敷设水平线缆信息插座安装备工程验收系统测试信息点、配线架、缆线标号3．2电气工程主要施工项目（1）电缆、光缆敷设；（2）管内穿线；（3）箱架安装（4）系统测试；1．线缆敷设（1）敷设前要检查敷设线缆的型号，规格与设计相同，例行外观检查。

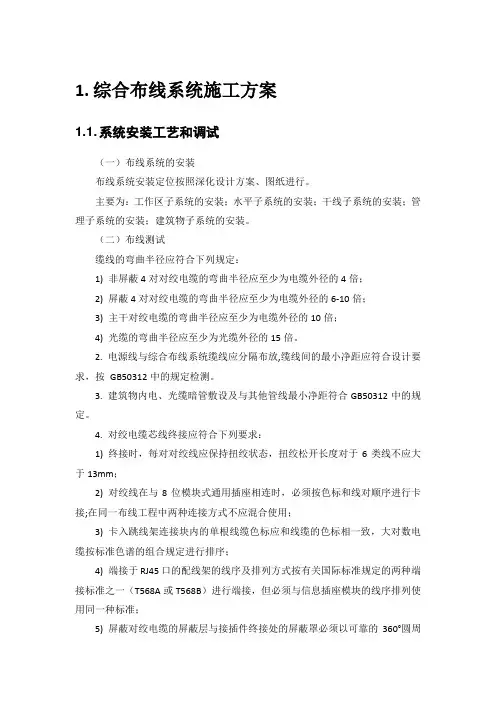

综合布线系统施工方案
1.综合布线系统施工方案1.1. 系统安装工艺和调试（一）布线系统的安装布线系统安装定位按照深化设计方案、图纸进行。
主要为：工作区子系统的安装；水平子系统的安装；干线子系统的安装；管理子系统的安装；建筑物子系统的安装。
（二）布线测试缆线的弯曲半径应符合下列规定：1) 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2) 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3) 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4) 光缆的弯曲半径应至少为光缆外径的15倍。
2. 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB50312中的规定检测。
3. 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB50312中的规定。
4. 对绞电缆芯线终接应符合下列要求：1) 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于6类线不应大于13mm；2) 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3) 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4) 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；5) 屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
5. 光纤连接损耗值，应符合下表的规定：光纤连接损耗连接类别多模单模平均值最大值平均值最大值熔接0.15dB 0.3dB 0.15dB 0.3dB 缆线一般应按下列要求敷设：1) 缆线的型号、规格应与设计规定相符；2) 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤；3) 缆线两端贴有标签，应标明编号，标签书写应清晰、端正和正确；标签应选用不易损坏的材料；4) 缆线终接后，应有余量。
综合布线施工方案范本
综合布线施工方案范本一、项目概述与目标本项目旨在为公司办公区域实施一套完整的综合布线系统，以提高办公效率和信息通讯能力。
具体目标包括：构建稳定、可靠、灵活的布线网络，满足当前及未来一段时间内公司各部门的信息传输需求；实现办公区域内部网络资源的统一管理和高效利用；确保布线系统易于维护和扩展，降低长期运维成本。
二、布线区域划分根据办公区域的布局和功能需求，将布线区域划分为以下几个部分：办公区：包括各部门办公室、会议室等；数据中心：放置服务器、交换机等核心网络设备；公共区域：包括走廊、休息区等；接入区：与外部网络连接的接口区域。
三、材料选型与采购在材料选型方面，我们将遵循以下原则：选用符合国家及行业标准的优质材料；考虑材料的耐用性、可靠性和扩展性；优先选择具有成本效益的材料。
具体采购材料包括：铜缆、光缆及连接器；布线面板、配线架及跳线；布线管道、桥架及附件；布线标签、标识及记录文档。
四、布线设计与规划布线设计将遵循以下原则：拓扑结构简单明了，便于管理和维护；冗余设计，提高系统可靠性；预留扩展空间，满足未来需求。
具体规划包括：确定各区域的布线点位和数量；设计布线管道和桥架的走向及安装方式；制定详细的布线图纸和施工方案。
五、施工流程与步骤施工流程如下：现场勘查，确认布线点位和管道桥架走向；准备施工材料和工具，搭建临时设施；安装布线管道和桥架；铺设线缆，连接连接器；安装布线面板和配线架；进行线缆整理和标识；清理现场，完成施工记录。
六、质量与安全控制在施工过程中，我们将严格执行质量与安全控制措施，确保布线系统的质量和使用安全。
具体措施包括：对施工人员进行技术培训和安全教育；定期检查施工材料和工具的质量；严格按照施工图纸和施工方案进行施工；对施工过程进行记录和监控，确保质量可追溯；遵守安全操作规程，确保施工现场安全。
七、测试与验收标准在布线系统完成后，我们将进行全面的测试，以确保其性能和可靠性达到要求。
测试内容包括：线缆连接性能测试；信号传输质量测试；系统稳定性测试。

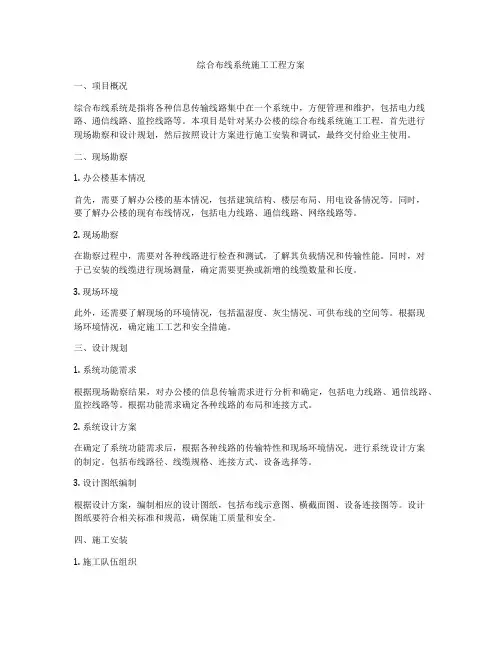

综合布线系统施工工程方案
综合布线系统施工工程方案一、项目概况综合布线系统是指将各种信息传输线路集中在一个系统中，方便管理和维护，包括电力线路、通信线路、监控线路等。
本项目是针对某办公楼的综合布线系统施工工程，首先进行现场勘察和设计规划，然后按照设计方案进行施工安装和调试，最终交付给业主使用。
二、现场勘察1. 办公楼基本情况首先，需要了解办公楼的基本情况，包括建筑结构、楼层布局、用电设备情况等。
同时，要了解办公楼的现有布线情况，包括电力线路、通信线路、网络线路等。
2. 现场勘察在勘察过程中，需要对各种线路进行检查和测试，了解其负载情况和传输性能。
同时，对于已安装的线缆进行现场测量，确定需要更换或新增的线缆数量和长度。
3. 现场环境此外，还需要了解现场的环境情况，包括温湿度、灰尘情况、可供布线的空间等。
根据现场环境情况，确定施工工艺和安全措施。
三、设计规划1. 系统功能需求根据现场勘察结果，对办公楼的信息传输需求进行分析和确定，包括电力线路、通信线路、监控线路等。
根据功能需求确定各种线路的布局和连接方式。
2. 系统设计方案在确定了系统功能需求后，根据各种线路的传输特性和现场环境情况，进行系统设计方案的制定。
包括布线路径、线缆规格、连接方式、设备选择等。
3. 设计图纸编制根据设计方案，编制相应的设计图纸，包括布线示意图、横截面图、设备连接图等。
设计图纸要符合相关标准和规范，确保施工质量和安全。
四、施工安装1. 施工队伍组织在确定了设计方案和图纸后，组织施工队伍进行施工。
施工队伍要包括电力施工人员、通信施工人员、监控施工人员等，分工明确，协作配合。
2. 施工工艺根据设计图纸，确定各种线路的布线路径和连接方式，采用适当的施工工艺进行布线和连接。
在施工过程中，要注意施工质量和安全，并按照相关规范进行验收。
3. 施工进度管理在施工过程中，要对施工进度进行管理和控制，确保施工进度符合计划，并对施工现场进行监督和检查，及时处理施工中的问题和难点。
综合布线施工方案
综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。
2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。
设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。
3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。
4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。
二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。
2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。
3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。
4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。
5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。
6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。
7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。
8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。
9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。
10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。
三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。
2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。
3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。
综合布线系统施工方案-投标方案
1.1 综合布线系统1.1.1 施工准备1 技术准备1) 施工前进行深化设计及提出目前图纸问题；2) 施工前应编制施工组织设计( 施工方案) ，并报上一级技术负责人审核批准；3) 施工前应进行技术交底，明确施工方法及质量标准。
2 主要材料超五类信息模块、信息插座、地插、室内六芯多模光缆、室内八芯多模光缆、超五类非屏蔽双绞线、25对大对数线缆、50 对大对数线缆、网络机柜、模块式配线架、24口光缆配线架、光纤耦合器、光缆尾纤、110配线架、5 对连接块、各类跳线、桥架、管材型材等。
3 主要机具施工机具：电焊机、切割机、剥线钳、打线钳、光纤熔接机、对讲机、专用工具等。
测试机具：网络测试仪、FLUKE网络线缆测试仪、数字万用表、示波器、低频信号发生器、光时域反射计、光波网络分析仪等。
4 作业条件1) 在建筑工程和室内装修施工的同时或稍后的适当时间安排施工，应避免彼此脱节，必要时可随时修改计划，以求密切配合，协作施工，有利保证工程质量。
2) 调查现场,复核设计的缆线敷设路由和设备安装位置应正确。
事先预留的暗管、地槽、洞孔的数量、位置、规格尺寸应符合设计中的规定要求。
有漏缺、不妥之处应形成书面记录交有关方面确认，施工整改后再进行。
3) 设备间和干线交接间等专用房间，必须具备如下条件。
(1) 土建工程必须全部完工，墙壁和地面均平整，室内通风、干燥、光洁，门窗齐全，门锁性能良好，钥匙齐全，以保证房间安全可靠。
(2) 房间内按设计要求预先设置的地槽、暗敷管路和洞孔位置、数量和尺寸均正确无误，满足安装施工需要。
(3) 对设备间内铺设的活动地板应认真检查其施工质量。
活动地板应有防静电措施，并符合有关标准，接地装置均应符合设计规定和相关标准要求。
⑷设备间和交接间内均应设置可靠的220V 50Hz的施工电源，并有良好的接地装置，以便施工和维修使用。
房间的面积大小、环境温湿度条件、防尘和防火措施等都符合工艺设计提出的要求和标准的有关规定。
综合布线施工方案范本(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。
2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。
2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。
2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。
3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 综合布线系统1.1.1 施工准备1 技术准备1) 施工前进行深化设计及提出目前图纸问题；2) 施工前应编制施工组织设计(施工方案)，并报上一级技术负责人审核批准；3) 施工前应进行技术交底，明确施工方法及质量标准。
2 主要材料超五类信息模块、信息插座、地插、室内六芯多模光缆、室内八芯多模光缆、超五类非屏蔽双绞线、25对大对数线缆、50对大对数线缆、网络机柜、模块式配线架、24口光缆配线架、光纤耦合器、光缆尾纤、110配线架、5对连接块、各类跳线、桥架、管材型材等。
3 主要机具施工机具：电焊机、切割机、剥线钳、打线钳、光纤熔接机、对讲机、专用工具等。
测试机具：网络测试仪、FLUKE、网络线缆测试仪、数字万用表、示波器、低频信号发生器、光时域反射计、光波网络分析仪等。
4 作业条件1) 在建筑工程和室内装修施工的同时或稍后的适当时间安排施工，应避免彼此脱节，必要时可随时修改计划，以求密切配合，协作施工，有利保证工程质量。
2) 调查现场,复核设计的缆线敷设路由和设备安装位置应正确。
事先预留的暗管、地槽、洞孔的数量、位置、规格尺寸应符合设计中的规定要求。
有漏缺、不妥之处应形成书面记录交有关方面确认，施工整改后再进行。
3) 设备间和干线交接间等专用房间，必须具备如下条件。
(1) 土建工程必须全部完工，墙壁和地面均平整，室内通风、干燥、光洁，门窗齐全，门锁性能良好，钥匙齐全，以保证房间安全可靠。
(2) 房间内按设计要求预先设置的地槽、暗敷管路和洞孔位置、数量和尺寸均正确无误，满足安装施工需要。
(3) 对设备间内铺设的活动地板应认真检查其施工质量。
活动地板应有防静电措施，并符合有关标准，接地装置均应符合设计规定和相关标准要求。
(4) 设备间和交接间内均应设置可靠的220V、50Hz的施工电源，并有良好的接地装置，以便施工和维修使用。
房间的面积大小、环境温湿度条件、防尘和防火措施等都符合工艺设计提出的要求和标准的有关规定。
1.1.2 材料质量控制1 根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。
2 根据设计要求和现场勘察记录，编制电缆使用计划，包括各种规格、型号的电力电缆、控制电缆等。
3 电缆桥架的进货检验:桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。
4 桥架外观检查：测量外形尺寸与标称型号规格是否一致。
5 热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径2mm以上)等缺陷，螺纹镀层应光滑，螺栓能拧入。
电镀锌的锌层表面应光滑均匀，无起皮、气泡、花斑、划伤等缺陷。
喷涂应平整、光滑、均匀、不起皮、无气泡水泡。
桥架焊缝表面均匀，无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
桥架螺栓孔径在螺杆直径不大于φ16时，可比螺杆直径大2mm。
同一组内相邻两孔间距允许偏差±0.7mm，任意两孔间距允许偏差±1mm。
相邻两组的端孔间距允许偏差±1.2mm。
6 检验工作完成后，将结果如实存档。
将收集的产品合格证和出厂检验报告整理后一并存档。
7 电缆进货检验:1) 供应商应提供每个品种、每种规格电线的出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。
2) 检查电线规格型号是否符合设计要求，检查截面尺寸、绝缘层是否符合现行国家标准。
3) 检验工作完成后.将结果如实存档，将收集的出厂合格证和出厂检验报告等质量证明文件整理后一并存档。
8 布线产品进货检验:1) 提供综合布线产品检测报告。
2) 产品应通过UL 等认证。
3) 进口产品除应符合本标准规定外，尚应提供原产地证明、商检证明、报关单，配套提供的质量合格证明、检测报告及安装、使用、维护说明书等文件资料应为中文文本(或附中文译文)。
1.1.3 施工工艺1 工艺流程2 施工工艺1) 钢管、金属线槽敷设钢管、金属线槽敷设参照本方案5.2相关要求进行。
同时还要满足下列要求： 布放双护套缆线和主干缆线时，直线管道的管径利用率应为50%-60%，弯管道为40%-50%，暗管布放4对双绞电缆时，管道的截面利用率应为25%-30%。
预埋线槽采用金属线槽，线槽的截面利用率应不超过40%。
2) 线缆敷设(1) 布线内容：水平区线缆均采用超五类非屏蔽双绞线，垂直部分，数据使用室内六芯多模光缆(内网)，室内八芯多模光缆(外网)，语音采用25/50对三类大对数线缆等。
室内六芯多模光缆(内网)由地下一层消防控制室引出，至各个弱电间及CMO 电脑机房，共19根，室内八芯多模光缆(外网)由地下一层弱电机房引出，至各个弱电间及CMO 电脑机房，共20根。
25/50对三类大对数线缆由地下一层弱电机房引出，至各个弱电间及CMO 电脑机房，共20根50对三类大对数线缆和8根25对三类大对数线缆。
(2) 线缆敷设一般应符合下列要求： 施工准备管路敷设 线缆敷设 设备安装线缆端接 系统测试①所有线缆均使用低烟无卤产品。
②线缆布放时应遵循先远点后近点的布放原则，尽可能避免浪费。
③线缆的布放应自然平直，线缆间不得缠绕、交叉等。
④线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。
⑤线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。
⑥对绞电缆、光缆及建筑物内其他智能化系统的线缆应分隔布放，且无接头。
⑦缆线布放时应有冗余，在交接间、设备间对绞电缆预留长度，一般为机柜周长的一半，不小于1m；工作区为30cm；光缆在弱电配线间内预留长度为5m；在网络分线机房内预留长度为10m，大对数线缆在弱电配线间内预留长度为5m，在网络分线机房内预留长度为10m，以备以后接线使用，在过线盒内预留15cm，以备接线或者特殊要求使用，有特殊要求的应按设计要求预留长度。
(3) 线缆的弯曲半径应符合下列规定：①对绞电缆的弯曲半径应大于电缆外径的8倍。
②主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
③光缆的弯曲半径应至少大于光缆外径的20倍。
④采用牵引方式敷设大对数电缆和光缆时，吊挂线缆的支点间隔不大于1.5m⑤15m ／s。
光缆出盘处要保持松弛的弧度，并留有缓冲的余量，又不宜过多，避免光缆出现背扣。
图1.1.3-2 光纤链路测试连接图⑥ 布放线缆的牵引力，应小于缆线允许张力的80％，对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。
(4) 线缆标识① 线缆应采用永久标识，标识为打印机印，并能有防破坏保护措施。
② 数据线缆和语音线缆应使用不同颜色进行区分。
③ 内网光纤外网光纤应使用不同颜色光缆进行区分。
3) 设备安装(1) 机柜安装① 在弱电间内设置2台19”标准机柜，一台用于安装数据线缆，一台用于安装语音线缆。
所有水平线缆均卡接在19"的24口配线架上。
语音垂直干线采用三类25对/50对的大对数电缆，卡接在19"的110配线架上，数据垂直干线采用8芯多模光纤，熔接在19"的光纤配线架。
② 在消防控制室内提供2台42U 机柜，一台用于主干光纤和线缆汇聚，一台用于客流统计系统。
③ 按机房平面布置图进行机柜定位。
在机柜下对应的位置，将抗静电地板开槽，以保证地板下的电缆引入机柜。
将机柜稳装在由8号槽钢定制的设备基础上，并用螺栓加防松垫圈固定，防止因机柜过重造成地板和设备的损坏。
④ 机柜安装完毕后，水平、垂直度应符合厂家规定。
如无厂家规定时，垂直度偏差不应大于2mm ，水平偏差不应大于2mm 。
⑤ 机架上的各种零件不得脱落或碰坏。
漆面如有脱落应予以补漆，各种标志完整清晰。
⑥ 安装机架面板、架前应留有1.5m 空间、机架背面离墙距离大于0.8m ，以便于安装和施工。
发射器光连接器光纤光缆光连接器光跳线光纤光连接器光连接器光跳线接收器⑦在机架上安装设备时，各设备之间要留有足够的间隙，以确保空气流通，有助于设备的散热。
(2) 配线架安装要求①采用下出线方式、架底位置应与电缆上线孔相对应。
②各直列配线架垂直倾斜误差不应大于2mm。
③接线端子各种标志应齐全，如下图1.1.3-3。
图1.1.3-3 配线架安装图(3) 各类配线部件安装要求①各部件应完整无损，安装就位、标志齐全。
②装螺丝应拧牢固，面板应保持在一个水平面上。
(4) 接地要求安装机架，配线设备及金属钢管、线槽、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。
接地体电阻小于4Ω。
4) 线缆端接(1) 缆线端接的一般要求：①缆线在终接前，必须检查标签颜色和数字含义，并按顺序终接。
②缆线中间不得有接头。
③缆线终端处必须卡接牢固、接触良好。
④缆线终端安装应符合设计和产品厂家安装手册要求。
⑤对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
(2) 对绞电缆插座和连接硬件的端接应符合下列要求：① 使用专用剥线工具剥除电缆护套，注意不得刮伤绝缘层，且每对对绞线应尽量保持扭绞状态，避免因弯曲等造成线对的发散、分离。
② 对绞线与信息插座(RJ45)相连时，必须按色标和线对顺序进行卡接，不能将T568A/T568B 两种标准混用，本工程采用T568B 打接线缆和模块，然后采用专用打线工具进行端接后再安装插座帽，T568A/T568B 如图1.1.3-4所示。
③ 对绞电缆与RJ45信息插座的卡接端子连接时，应按先近后远，先下后上的顺序进行卡接。
图1.1.3-4 线缆模块端接示意图④ 对绞电缆与接线模块(IDC ，RJ45)卡接时，应按设计和厂家规定进行操作。
(3) 光缆芯线终接应符合下列要求：① 光纤融接处加光缆接续专用热缩套管加以保护，使用连接器以便于光纤的跳接。
② 连接盒面板应有标志。
③ 光纤耦合器为ST 接口。
④ 光缆跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求，光端盒如下图1.1.3-5所示。
B类A类G(Green)-绿；BL(Blue)-蓝；BR(Brown)-棕；W(White)-白；O(Orange)-橙BR W-G T568AW-BL BL G W-O 4321O W-BR 876521346G 2O 1W-O 534W-G BL W-BL T568B 21378W-BR BR4图1.1.3-5 光端盒(4) 跳线的连接①各类跳线缆线和插件间接触良好，接线无误，标志齐全。
跳线选用类型应符合设计要求。
②各类跳线长度应依据设备现场情况确定，一般对绞电缆不应超过5m，光缆不应超过10m，光纤跳线采用ST-LC型号。
5) 面板安装综合布线面板采用双口信息面板，一个数据点，一个语音点，面板需要有标识安装位，并具有防尘装置。
