沙船之构造与特性

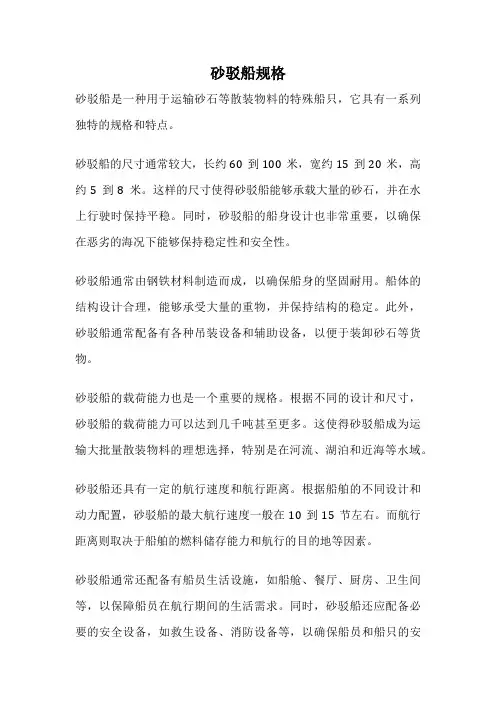

砂驳船规格
砂驳船规格
砂驳船是一种用于运输砂石等散装物料的特殊船只，它具有一系列独特的规格和特点。
砂驳船的尺寸通常较大，长约60到100米，宽约15到20米，高约5到8米。
这样的尺寸使得砂驳船能够承载大量的砂石，并在水上行驶时保持平稳。
同时，砂驳船的船身设计也非常重要，以确保在恶劣的海况下能够保持稳定性和安全性。
砂驳船通常由钢铁材料制造而成，以确保船身的坚固耐用。
船体的结构设计合理，能够承受大量的重物，并保持结构的稳定。
此外，砂驳船通常配备有各种吊装设备和辅助设备，以便于装卸砂石等货物。
砂驳船的载荷能力也是一个重要的规格。
根据不同的设计和尺寸，砂驳船的载荷能力可以达到几千吨甚至更多。
这使得砂驳船成为运输大批量散装物料的理想选择，特别是在河流、湖泊和近海等水域。
砂驳船还具有一定的航行速度和航行距离。
根据船舶的不同设计和动力配置，砂驳船的最大航行速度一般在10到15节左右。
而航行距离则取决于船舶的燃料储存能力和航行的目的地等因素。
砂驳船通常还配备有船员生活设施，如船舱、餐厅、厨房、卫生间等，以保障船员在航行期间的生活需求。
同时，砂驳船还应配备必要的安全设备，如救生设备、消防设备等，以确保船员和船只的安
全。
砂驳船是一种用于运输砂石等散装物料的特殊船只，具有大尺寸、坚固耐用、高载荷能力、适用于不同航行距离和航行速度等特点。
它在建筑、工程、矿山等领域起着重要的作用，为社会经济的发展做出了重要贡献。
砂船方案介绍
砂船方案1. 引言砂船是一种专门用于运输砂土、矿砂等材料的船只。
由于砂土具有较高的密度和黏性，传统的集装箱或散货船在运输过程中常常遇到装卸困难、航行受阻等问题。
为了解决这些问题，研发了砂船方案。
本文将介绍砂船方案的设计原理、结构特点及应用前景。
2. 设计原理2.1 砂船船体设计砂船的船体设计主要考虑以下几个方面：1.船体结构：采用钢铁或玻璃钢材料制造，具有较高的强度和耐腐蚀性，保证船体在水中运行时的稳定性和安全性。
2.装载能力：砂船的船底采用平坦设计，以提供足够的装载容量。
此外，船体两侧还可以设置多层货舱，以进一步增加装载能力。
2.2 砂船装置设计为了实现砂土的高效装卸，砂船配备了以下装置：1.液压装卸系统：通过液压泵、液压缸等设备，实现砂船的自动装卸功能。
装卸过程中，砂土通过卸料口倾倒到指定地点，提高装卸效率。
2.倾斜舱底：船舱底部设置了倾斜机构，可以依据砂土的流动性倾斜角度，并通过液压装置控制角度大小。
倾斜舱底可以提高装卸砂土的速度，同时减少粘附在船舱底的砂土量。
3. 结构特点砂船方案具有以下结构特点：1.高强度船体：砂船的船体采用高强度钢铁或玻璃钢材料制造，具有优秀的耐腐蚀性和抗压性能，保证船体在长时间运输过程中的安全稳定性。
2.大容量装载：砂船底部设计平坦，船体两侧设置多层货舱，以提供足够的装载容量，从而满足大量砂土的运输需求。
3.高效装卸：砂船配备先进的液压装卸系统，实现自动装卸功能，提高装卸效率。
同时，倾斜舱底设计可以加速砂土的流动，减少卸载时间和能耗。
4.环保节能：砂船方案采用高效液压系统，减少能源消耗。
此外，砂船运输不需要使用其他辅助设备，如起重机等，减少了环境污染。
4. 应用前景砂船方案具有广阔的应用前景：1.砂石运输：砂船可以高效地运输砂石、矿砂等材料，满足城市建设、工程建设等方面的需求。
2.河道清淤：砂船适用于河道清淤工作，可以快速、高效地清理淤泥，保证水道畅通，防止洪水灾害。
抽沙船的介绍
产品介绍
青州鑫拓重工钻探式抽沙船是抽沙船的一种，抽沙船也称作吸沙船。
是利用吸沙泵作为取沙主要部件，利用吸沙泵的吸力把水下的河沙或污泥吸引而上后由上排沙管排到指定位置。
性能参数
设计新颖，操作简便，效率高，适用于河道疏浚、湖泊水库清淤、围海造田、港口码头清理、抽砂等。
该设备由船体、输送系统、进水系统、排空系统等组成，输送系统包括动力、离合器、泥浆泵等，排
空系统包括高压水泵、抽真空装置等。
使用及维护
利用水力的作用,将高压水枪喷射出的水柱冲起的淤泥或细沙、海沙等在吸沙泵的作用下有管道输送到目的地。
抽沙船也可叫作抽沙平台，是指利用水力的作用，将高压水枪喷射出的水柱冲起的淤泥（或细沙、海沙等）在吸沙泵的作用下有管道输送到目的地。
双排抽沙船船舱容量10-120立方米，抽沙5-25米，毛产量20-100立方米/小时，配用动力20-100千瓦，输沙分管道输送与胶带输送，无底自卸抽沙船即自抽自载至岸边，利用舱底部活动舱门卸沙到深水中再另行用泵抽至岸上，省时高效。
青州鑫拓重工绞吸抽沙船能够将挖掘、输送和砂浆处理各个工序一次性完成，能够使抽沙船连续作业。
由于绞吸式抽沙效率高、适用范围广、操作简单从而受到了客户的一直认可。
青州鑫拓重工抽沙船基本参数。

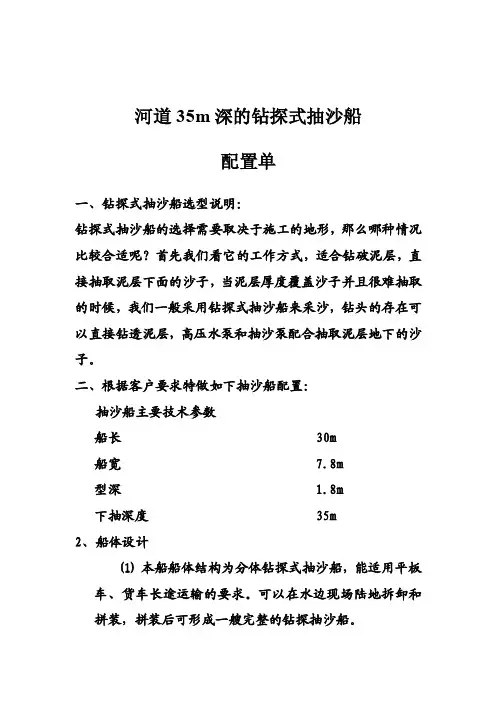

钻探式抽沙船介绍资料
河道35m深的钻探式抽沙船配置单一、钻探式抽沙船选型说明：钻探式抽沙船的选择需要取决于施工的地形，那么哪种情况比较合适呢？首先我们看它的工作方式，适合钻破泥层，直接抽取泥层下面的沙子，当泥层厚度覆盖沙子并且很难抽取的时候，我们一般采用钻探式抽沙船来采沙，钻头的存在可以直接钻透泥层，高压水泵和抽沙泵配合抽取泥层地下的沙子。
二、根据客户要求特做如下抽沙船配置：抽沙船主要技术参数船长 30m船宽 7.8m型深 1.8m下抽深度 35m2、船体设计⑴本船船体结构为分体钻探式抽沙船，能适用平板车、货车长途运输的要求。
可以在水边现场陆地拆卸和拼装，拼装后可形成一艘完整的钻探抽沙船。
⑵钢板材料：机舱钢板厚底板8mm两侧浮体厚两侧6mm两侧浮体船面厚面4mm防滑板⑶船体处理：钢材经喷砂处理，结构钢结构，并涂刷防腐、防锈、增量油漆，一般粉刷2层底层为苏丹红防腐油漆，表层为环氧富锌漆，有专业的粉刷油漆师傅进行施工，信息出自抽沙船3、柴油机（船用机）⑴主柴油机型号：6126（驱动抽沙泵）输出功率：250kw气缸数：6缸⑵辅柴油机型号：6126（驱动水泵）气缸数：6缸（3）柴油发电机组一台(驱动绞车等部件)功率：100kw4、抽沙船抽沙泵（12寸抽沙泵）型号：300KZ-G总流量：1800m³/h5、高压水泵型号：300KZ-G总流量：1800m³/h6、钻杆系统长度：37m驱动：电机+减速机带动类型：上圆下方7、抽沙船绞车系统：带动钻杆 2台带动其他等部件 6台8、抽沙船航行部件挂机+电机驱动三、钻探式抽沙船的组成：1.抽沙泵为主的砂泵、高压打水泵，铁管焊接连到船体外侧的管道、泵的底座、泵跟动力直径的连接等。
2.动力部件，柴油机或电机，包括其底座，皮带轮等连接。
3.管线系统：包括抽沙胶管、铁管、龙头等。
4.其他的辅助组件：包括卷扬机、龙门架、钢丝绳等。
四、钻探式抽沙船总结钻探式抽沙船由于体积大、占用面积广，使用的较少，购买设备前需要确认当地允许该类型设备采沙，得到肯定后再来购买该设备，这样对于老板是最正确的道路。
吸沙船工作原理的新概述
吸沙船工作原理的新概述1. 引言：吸沙船是一种用于吸取水底淤泥、沙滩或泥浆的特殊船只。
它采用了一种独特的工作原理，通过吸力将沉积物吸入船舱，并把废弃物运到指定地点。
本文将对吸沙船的工作原理进行全面介绍，并探讨其在环境保护和土地开发中的重要性。
2. 吸沙船的基本构造：吸沙船主要由船体、吸沙设备以及输送和处理系统组成。
船体为扁平形状，以适应吸取海底或河床的特殊需求。
吸沙设备通常包括一个吸沙管和一个水泵系统，用于产生吸力和抽取底泥。
输送和处理系统通常包括输送管道、沉砂池和过滤设备，用于将吸取的底泥进行分离和处理。
3. 工作原理：吸沙船通过水泵系统产生的负压吸力，将沉积在水底的沙滩、淤泥等物质吸入吸沙管。
通过输送管道将底泥输送到沉砂池，然后通过过滤设备对底泥进行分离，将清水排放至外部水域，而将固体废物存放在沉砂池中。
吸沙船通常配备多个吸沙管和输送管道，以提高作业效率。
4. 应用领域：吸沙船在许多领域都有广泛的应用。
它在海洋工程中起着关键作用，如港口建设、航道维护和海底管道敷设。
吸沙船在河川和湖泊的清淤工程中也发挥着重要作用，有助于维护水域的通航能力和保护沿岸地区。
吸沙船还可应用于土地开发项目，如填海造陆和建设海滩度假区。
5. 环境影响与管理：吸沙船在清淤工程中对环境产生一定的影响。
底泥中可能含有有害物质，例如重金属和有机化合物，如果不经过适当的处理和处理设备，这些有害物质可能对水体生态系统造成污染。
在吸沙作业中，应采取措施来监测和处理底泥，以确保对环境和生物多样性的最小化影响。
6. 吸沙船的发展趋势：随着科技的不断进步，吸沙船的设计和工作原理也在不断创新和改进。
一些新型吸沙船采用了先进的底泥清理和处理技术，以实现更高效、更环保的清淤作业。
吸沙船的自动化程度也在提高，使得操作更加简便和精确。
7. 结论：吸沙船是一种重要的工程设备，广泛应用于海洋工程、水域管理和土地开发等领域。
通过深入了解吸沙船的工作原理，我们可以更好地认识和利用这一工程技术，为环境保护和土地开发做出贡献。

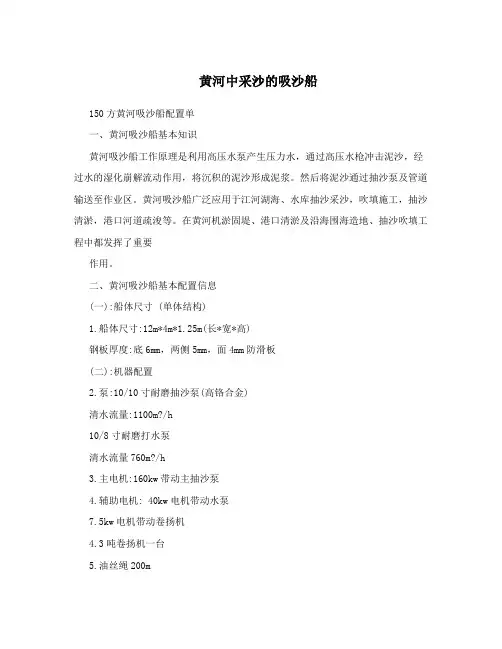

黄河中采沙的吸沙船
黄河中采沙的吸沙船150方黄河吸沙船配置单一、黄河吸沙船基本知识黄河吸沙船工作原理是利用高压水泵产生压力水，通过高压水枪冲击泥沙，经过水的湿化崩解流动作用，将沉积的泥沙形成泥浆。
然后将泥沙通过抽沙泵及管道输送至作业区。
黄河吸沙船广泛应用于江河湖海、水库抽沙采沙，吹填施工，抽沙清淤，港口河道疏浚等。
在黄河机淤固堤、港口清淤及沿海围海造地、抽沙吹填工程中都发挥了重要作用。
二、黄河吸沙船基本配置信息(一):船体尺寸 (单体结构)1.船体尺寸:12m*4m*1.25m(长*宽*高)钢板厚度:底6mm，两侧5mm，面4mm防滑板(二):机器配置2.泵:10/10寸耐磨抽沙泵(高铬合金)清水流量:1100m?/h10/8寸耐磨打水泵清水流量760m?/h3.主电机:160kw带动主抽沙泵4.辅助电机: 40kw电机带动水泵7.5kw电机带动卷扬机4.3吨卷扬机一台5.油丝绳200m6.2个手动绞锚7.挂桨机一台。
实现在水中前行，由11kw电机机带动。
黄河吸沙船的组成:1.抽沙泵为主的抽沙组件:包括了抽沙泵，抽沙泵动力(柴油机或电机)，高压水泵，高压水泵动力，配套的支架，水龙头，如果是柴油机，还有辅助的油箱室。
2.船体固定和移动为主的辅助装置:以卷扬机配合船锚实现船体的固定，船体移动可以是移动卷扬机，有的时候也使用螺旋桨移动。
3.管线系统:包括吸沙管、输沙管、管线漂浮装置(浮板或浮筒)等。
4.其他的辅助组件:包括一些供工人休息的休息室或者是放置抽砂设备的舱室，信息出自吸沙船吸沙船凭借其自身的灵活，性价比高等特点，广泛使用于各种环境的抽沙中三、黄河吸沙船操作注意说明1、操作黄河吸沙船之前先进行设备检查，保证设备动力一切正常。
2、未满十八岁及五十岁以上者不得操作或维修。
3、严禁未经专业培训者或酒后操作本系列机械。
4、设备出现异常时，立即停止工作，靠岸检查。
5、吸沙船检修时，必须将全部机械停稳后，方可进行。
6、严禁酒后驾驶吸沙船。
采沙船_精品文档
采沙船引言：采沙船是一种用于从水底砂石中采集沙土的特种作业船只。
在建筑、基础设施建设和河道清淤等领域中，采沙船起着至关重要的作用。
本文将介绍采沙船的类型、工作原理、应用领域以及可持续发展方向等方面的内容。
一、采沙船的类型采沙船主要可以分为刮板式采沙船和吸沙船两种类型。
1. 刮板式采沙船：刮板式采沙船采用的是机械刮板原理，通过船体前部装配的刮板装置将沙土刮入船舱内，并借助输送带等装置将沙土起运回岸边。
这种采沙方式具有高效、快速的特点，适用于浅水区和靠近岸边的采沙作业。
2. 吸沙船：吸沙船则采用的是真空泵或吸水泵的原理，将沙土吸入船舱，再通过卸舱设备将沙土卸到岸边。
吸沙船适用于深水区和远离岸边的采沙作业，具有适应性强、作业范围广的特点。
二、采沙船的工作原理1. 刮板式采沙船的工作原理：刮板式采沙船通过船体前部的刮板装置将沙土刮入船舱，船舱内配备有输送带等装置将沙土起运回岸边。
在采沙作业过程中，刮板装置在船体前进的推动下，将水底的沙土刮入船舱，同时输送带将沙土运送到船尾，最后借助卸舱设备将沙土卸下。
2. 吸沙船的工作原理：吸沙船通过泵将水泵入船舱内形成真空状态，然后利用压力差将水底的沙土吸入船舱。
吸沙船配备有卸舱设备，可以将沙土卸到岸边。
三、采沙船的应用领域采沙船在建筑、基础设施建设和河道清淤等领域中有着广泛的应用。
1. 建筑领域：在建筑领域中，采沙船可以用于砂浆的生产、混凝土的制备以及用于建筑材料的生产等。
通过采沙船采集到的沙土，可以为建筑行业提供原材料支持。
2. 基础设施建设领域：在基础设施建设领域中，采沙船可以用于海域填埋、码头建设、港口疏浚等工程。
通过采沙船清除水道中的沙土，可以确保水道的通航能力，促进经济的发展。
3. 河道清淤领域：河道清淤是保持河流畅通的一项重要工作，采沙船可以用于清理淤泥和大量泥沙，保持河道的正常运行。
这对于沿海地区和沿江河流来说尤其重要。
四、采沙船的可持续发展方向为了实现可持续发展，采沙船的设计和制造需要注重环保性和节能性。
戎克船—搜狗百科
戎克船—搜狗百科沙船历史最为悠久的一种船型，平底方艏方艉。
在唐宋时期，它经已成型，成为宋朝的沙船中国北方海区航行的主要海船。
因其适于在水浅多沙滩的航道上航行，所以在明清时期始称作沙船，也作“防沙平底船”。
它江河湖海皆可航行，适航性特别强，宽、大、扁、浅是其最突出的特点。
沙船的纵向结构采用“扁龙骨”，从而使纵向强度得到加强；横向结构则是采用水密隔舱的工艺。
这样，沙船纵横一体，抗沈性较好。
同时，为提高抗沈性，沙船上还有“太平篮”。
当风浪大时，从船上适当位置放下用竹编的其中装有石块的竹篮，悬于水中，可使船减少摇摆。
但由于吃水过浅，不能作远海航行之用。
福船中国古代优秀船型，亦称“大福船”。
福船是一种尖底海船，以行驶于南洋和福船远海著称。
明代一种巨型战船。
宋人说：“海舟以福建为上。
”明代水师以福船为主要战船。
古代福船高大如楼，底尖上阔，首尾高昂，两侧有护板。
全船分四层，下层装土石压舱，二层住兵士，三层是主要操作场所，上层是作战场所，居高临下，弓箭火炮向下发，往往能克敌制胜。
福船首部高昂，带有坚强的冲击装置，乘风下压能犁沈敌船，多用船力取胜。
福船吃水四米，是深海优良战舰。
郑和下西洋船队的主要船舶叫宝船，它采用的就是福船这种适于远航航行的优秀船型。
《明史·兵志四》：“（大福船）能容百人。
底尖上阔，首昂尾高，柁楼三重，帆桅二，傍护以板，上设木女墙及炮床；中为四层，最下实土石，次寝息所，次左右六门，中置水柜，扬帆炊爨皆在是。
最上如露台，穴梯而登，傍设翼板，可凭以战。
矢石火器皆伏发，可顺风行。
”广船该船型因多在广东沿海制造而得名，它的基本特点是头尖体长，梁拱小，甲板脊弧不高。
船体的横向结构用紧密的肋骨跟隔舱板构成，纵向强度依靠龙骨维持。
结构坚固，有较好的适航性能和续航能力。
历史上最著名的广船为“耆英号”，因曾到英国访问而闻名。
鸟船鸟船，又称绿眉毛，是中国古代海船中的一种船型，鸟船是浙江沿海一带的海船，其特点是船首形似鸟嘴，故称鸟船，古代浙江人认为是鸟衔来稻谷种子，才造就了浙江的鱼米之乡，所以把船头做成鸟嘴状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
廣達《游於藝》解說小尖兵訓練資料--中國科學與技術展示品解說稿
沙船之構造與特性
沙船又名平底船，它的歷史可遠溯到商周時代。
沙船分成很多種，而這裏展示的是一艘戰船的模型。
由於沙船底平、重量平均分布於船身，因此在淺灘和沙河都可以行駛。
此外，它船身寬，方頭方尾，可以揚起許多面帆。
本展示僅以兩面帆為代表。
現在請您看船體兩側的外面用線吊著的披水板，它是用來控制船行的方向，可防止船身翻覆用的。
船身中間下方剖開的部分，被分隔成好幾個防水艙，也叫作水密隔艙，如果遇到不幸船身有滲漏的情形，可以有效控制，不會輕易的沉沒，這是中國在造船技術上的一大突破。
馬可波羅早在十三世紀末，就注意到這項發明。
但是類似的設計，卻一直到十八世紀才被歐洲採用。
船尾望亭的下方有一個舵，它可以有效的控制船行的方向。
中國人在很早以前，就能對大型船隻操控自如，這都要歸功於舵的使用。
舵上有些直縫，以便輕鬆的操縱方向。
此外，您有沒有注意到船體兩端各有一個太極圖，這是趨吉避凶保護船隻用的。
您一定對這艘船的名稱「肆佰料」相當好奇吧！「料」是容積的單位，也就是說這艘船有肆佰料的容量，相當於兩百五十噸的排水量。
↑↗位於人類文化廳的「肆佰料」戰座船模
型與透視圖。
地動儀
您現在看到的是地動儀的模型，它是世界上最早，用來偵測地震的儀器，它的外型像一個加了蓋子的酒罈子，內部有一組精密的槓桿機械，與外面的八條龍相對應。
您如果仔細看，就會發現每條龍的嘴裏，各含了一顆球。
當地震發生時，內部的槓桿會被推動，與震波方向相同的龍嘴就會張開，球便會落入下方蟾蜍的口中，並且發出聲音。
如此一來，觀測人員不僅知道有地震發生，同時也知道地震的方位。
地動儀是由東漢的科學家張衡所發明的，建好之後安置在洛陽。
據說在東漢永和三年，偵測到遠在甘肅的大地震。
而當時洛陽居民，毫無地震感覺。
→位於人類文化廳
的「地動儀」模型
與局部特寫圖案。
指南車
您現在看到的是木製的指南車。
指南車的用途，據說有兩種：一種是作戰時用的，一種是天子出巡的時候用的，都是用來指出方向。
指南車的來源，已經不可考。
而唯一可以確定的是，它在西元三世紀的時候，就已經存在。
指南車與指南針不同的是，指南針是磁力現象，而指南車是機械的發明。
現在請您看車廂中間這根直立的長木棍。
它的頂上有一個木人，伸著手臂指向南方。
不論車子往那個方向轉，木人永遠都指著同一個方向。
這是甚麼道理呢？您現在繞到車尾，讓我來為您解說。
您有沒有看到車廂當中有一個平躺的大齒輪，它的軸就是頂著木人的這根長木棍。
大齒輪的兩側，各有一個被繩索牽連著的小齒輪。
當車子右轉，就牽動左邊的小齒輪，這個小齒輪就帶動大齒輪往反方向旋轉，剛好抵消了旋轉的角度，讓木人永遠指向南方。
這就是指南車的機械運作原理。
→位於人類文化
廳的「指南車」模
型與局部特寫圖
案。
虹橋
現在橫跨在您眼前的是一座「虹橋」。
顧名思義，是因為它的外型酷似天邊的彩虹而得名。
這座木製的虹橋是中國史上最著名的一座拱橋的複製模型。
原作出現在北宋首都開封城外，因為造型優美，而成為「清明上河圖」描繪的主題。
如果您走到橋下，就可以看到完全不需要橋柱支撐它，而是由許多根木頭交叉搭置、架構而成。
盛行於北宋時代，這是中國工程領域的重要成就。
↑位於人類文化廳的「虹橋」模型與局部特寫圖案
鍼灸銅人
「鍼灸銅人」可說是全世界最早的精緻人體模型，原件相傳是北宋醫官王惟一所監造；而您眼前所見的這座模型，則是依現藏於日本東京國立博物館的銅人仿製而成。
這座針灸銅人，大小和成年男性差不多，前面胸腹的蓋板可以打開，內臟齊全，表面的經絡清晰，經絡上有與體內相通的穴位。
這座銅人模型在當時是做為針灸教學與考試用的。
針灸科醫生考試時，將表面的穴位和經絡線用黃蠟封住，然後中間注入水或水銀。
如果扎針的穴位正確，自然會流出水或水銀；如果針不能插入，就表示下針的位置不正確。
由此可見十一世紀中國針灸醫術以及冶金、雕刻技術已經有了高度的成就。
此外，王惟一還著有「銅人腧穴針灸圖經」一書，對面牆邊展示的是該書刊刻在石碑上的複製品。
您也可以到針灸銅人後面看看另一尊電動針灸人，它的穴位經絡和前面那座銅人完全一樣。
按下自己不舒服的症狀名稱，「針灸人」就會顯示出應該針灸的穴位。
這些針灸穴位是經過中國醫藥學院教授確認過的，如果您常患某種疼痛，不妨試試按摩這些穴位，也許會有特別的效果。
這裡我們也展示了牛、馬、狗的動物穴位模型。
因為家畜在農業社會不但是一筆財富，同時也是生產工具，所以在四、五千年前，先民就已經將針灸技術應用在病畜身上，到了周朝則已有了獸醫的設置。
→位於人類文化廳的
「鍼灸銅人」模型與局
部特寫圖案。
