产品由研发导入生产流程
• 由研发到生产的几个阶段 • 生产文件要求 • 研发导入生产流程图
第1页/共17页
由研发到生产的几个阶段
• 产品由研发导入生产是一个复杂并且重要的过程，这个流程不仅影想产品实现的 时间，也决定了产品的质量，因此是否正确的安排并严格地执行这个流程就成为 产品能否按预期实现的重要环节。
• 工艺文件采用的术语、符号和计量单位应符合GB 3100,GB 48632和SJ/T 10376等有关标准
• 未规定续页格式的可根据需要多页编写或采用工艺说明 等格式。
第13页/共17页
二、工艺简图的要求
• 工艺简图是对工艺过程中工序内容的补充说明。 • 工艺简图应根据需要选绘各种示意性视图，在不影响识
二、工艺文件的引用标准
• GB 131 机械制图表面粗糙度代号及注法 • GB 18031 表面粗糙度参数及其数值 • GB 1182^-1184 形状和位置公差 • GB 1800^1804 公差与配合 • GB 3100 国际单位制及其应用 • GB 4457^-4460 机械制图 • GB 4728 电气图用图形符号 • SJ/T 10320 工艺文件格式 • SJ/T 10375 工艺文件格式的填写 • SJ/T 10324 工艺文件的成套性 • SJ/T 5061 机械加工定位与夹紧符号
第11页/共17页
三、工艺文件的标准化审核程序
• 工艺文件的标准化审查应由工艺标准化人员负 责进行。
• 工艺文件的标准化审查，一般在设计(拟制)、审 核、会签签字后进行(自制工艺装备图样应在工 艺性审查签字后进行)。
• 在审查过程中，对发现的不符合标准的有关问 题，应作审查记录，并交设计(拟制)人员修改， 再行审查合格后，标准化人员方可签字。
• 由研发到生产的几个阶段 • 生产文件要求 • 研发导入生产流程图
第1页/共17页
由研发到生产的几个阶段
• 产品由研发导入生产是一个复杂并且重要的过程，这个流程不仅影想产品实现的 时间，也决定了产品的质量，因此是否正确的安排并严格地执行这个流程就成为 产品能否按预期实现的重要环节。
• 工艺文件采用的术语、符号和计量单位应符合GB 3100,GB 48632和SJ/T 10376等有关标准
• 未规定续页格式的可根据需要多页编写或采用工艺说明 等格式。
第13页/共17页
二、工艺简图的要求
• 工艺简图是对工艺过程中工序内容的补充说明。 • 工艺简图应根据需要选绘各种示意性视图，在不影响识
二、工艺文件的引用标准
• GB 131 机械制图表面粗糙度代号及注法 • GB 18031 表面粗糙度参数及其数值 • GB 1182^-1184 形状和位置公差 • GB 1800^1804 公差与配合 • GB 3100 国际单位制及其应用 • GB 4457^-4460 机械制图 • GB 4728 电气图用图形符号 • SJ/T 10320 工艺文件格式 • SJ/T 10375 工艺文件格式的填写 • SJ/T 10324 工艺文件的成套性 • SJ/T 5061 机械加工定位与夹紧符号
第11页/共17页
三、工艺文件的标准化审核程序
• 工艺文件的标准化审查应由工艺标准化人员负 责进行。
• 工艺文件的标准化审查，一般在设计(拟制)、审 核、会签签字后进行(自制工艺装备图样应在工 艺性审查签字后进行)。
• 在审查过程中，对发现的不符合标准的有关问 题，应作审查记录，并交设计(拟制)人员修改， 再行审查合格后，标准化人员方可签字。
DOP的生产工艺过程 ppt课件
• 15.回收醇放水：R303,醇水收集罐内的醇水打入回 收醇储罐R306后，沉降一小时后打开放水阀 VD311、VD312将水放至R305，打开VD313、 VD314经B302将水打入R204，水放净后,打开 R101真空阀VA301、关闭放风阀VD324，备好真 空，开启VD311、VD321、VD131、VD103经 B101将料打入R101回到酯化循环使用。
• 3.进料∶①进料前应先对R201内的料进行检验，打 开取样阀VD226取样化验酸度，以便控制好碱水流 量，保证中和效，取样后关闭取样阀。 ②开泵：先将中和离心泵B201泵前阀VD202打开 ，然后开泵并缓慢开启泵后阀VD203。要求B201 出口压力为0.4Mpa。开泵后检查泵的运转是否正 常，检查泵及输料系统，中和系统是否漏料，以防 跑料
中和水洗工艺流程简图
三、脱醇工序
• ⒈脱醇粗酯罐R301放水：开车前R301放水，打开 VD303、VD327、VD312将水放至R305，当看见 有料时先关闭VD312，然后顺序关闭其他阀门。
• 2.开冷却水：打开VD315、VD316给脱醇冷凝器 H302供冷却水。
• 3.系统预真空：打开真空泵B301，打开VA316、 VA305、VA303、VD317，关闭VD320给脱醇塔系 统预真空，R303真空度要求达到-0.096 Mpa。打 开VD302，关闭VD319给R302预真空，要求真空 度达到-0.096 Mpa。
• 9.验酸度∶每半小时验一次中和后物料酸度，中和 过程中如有酸度不合格现象，应立即打开回流节门 VD226，同时关掉收集节门VD208，并关闭水洗阀 VD212、VD213、VA204停止水洗，待酸度合格后， 再开启收集阀VD208，关闭回流阀VD226，并打开 水洗水进水阀和蒸汽阀。
• 3.进料∶①进料前应先对R201内的料进行检验，打 开取样阀VD226取样化验酸度，以便控制好碱水流 量，保证中和效，取样后关闭取样阀。 ②开泵：先将中和离心泵B201泵前阀VD202打开 ，然后开泵并缓慢开启泵后阀VD203。要求B201 出口压力为0.4Mpa。开泵后检查泵的运转是否正 常，检查泵及输料系统，中和系统是否漏料，以防 跑料
中和水洗工艺流程简图
三、脱醇工序
• ⒈脱醇粗酯罐R301放水：开车前R301放水，打开 VD303、VD327、VD312将水放至R305，当看见 有料时先关闭VD312，然后顺序关闭其他阀门。
• 2.开冷却水：打开VD315、VD316给脱醇冷凝器 H302供冷却水。
• 3.系统预真空：打开真空泵B301，打开VA316、 VA305、VA303、VD317，关闭VD320给脱醇塔系 统预真空，R303真空度要求达到-0.096 Mpa。打 开VD302，关闭VD319给R302预真空，要求真空 度达到-0.096 Mpa。
• 9.验酸度∶每半小时验一次中和后物料酸度，中和 过程中如有酸度不合格现象，应立即打开回流节门 VD226，同时关掉收集节门VD208，并关闭水洗阀 VD212、VD213、VA204停止水洗，待酸度合格后， 再开启收集阀VD208，关闭回流阀VD226，并打开 水洗水进水阀和蒸汽阀。

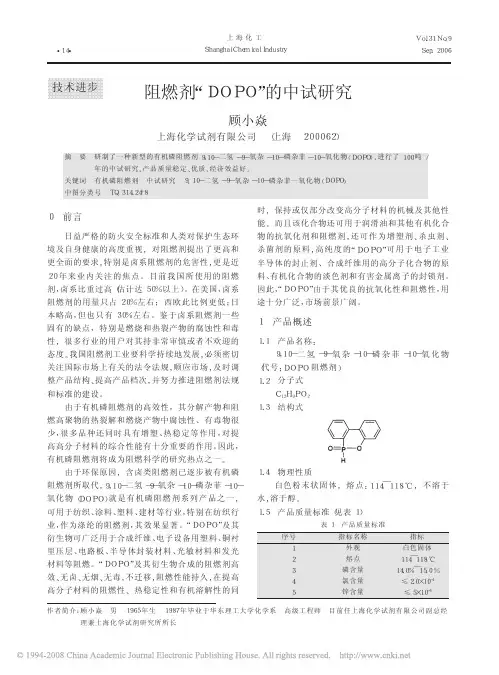

阻燃剂_DOPO_的中试研究
收稿日期： ２００６ 年 ７ 月
Ａ Ｐ ｉｌｏｔ Ｐ ｒｅ ｐａ ｒａ ｔｉｏｎ ｏｆ Ｆｌａ ｍｅ Ｒｅ ｔａ ｒｄａ ｎｔ ＤＯＰ Ｏ
Ｇｕ Ｘｉａｏｙａｎ
Ａｂｓｔｒ ａｃｔ： Ａ ｎｅｗ ｔｙｐｅ ｏｒｇａｎｏ－ ｐｈｏｓｐｈｏｒｏｕｓ ｆｌａｍｅ ｒｅｔａｒｄａｎｔ ９，１０－ ｄｉｈｙｄｒｏ－ ９－ ｏｘａ－ １０－ ｐｈｏｓｐｈａｐｈｅｎａｎｔｈｒｅｎｅ－ １０－ ｏｘｉｄｅ （ＤＯＰＯ） ｈａｓ ｂｅｅｎ ｐｒｅｐａｒｅｄ ｔｈｒｏｕｇｈ ｒｅｓｅａｒｃｈ ｉｎ ａ ｐｉｌｏｔ ｓｃａｌｅ ｏｆ １００ｔ／ａ．ｔｈｅ ｐｒｏｄｕｃｔ ｑｕａｌｉｔｙ ｉｓ ｇｏｏｄ ａｎｄ ｓｔａｂｌｅ ａｎｄ ｉｔｓ ｂｅｎｅｆｉｃｉａｌ ｒｅｓｕｌｔ ｉｓ ｗｅｌｌ ｔｏｏ．
（１） 研究适合于规模化生产的工艺路线， 对缩 合、水解、环化反应的工艺条件进行优化；
３ 中试结果和讨论
表 ２ 产品分析结果
批号
０４０２０１
０４０４０２
０４０６０１
０４０６０３
０４０７０１
０４０７０４
０４０８０１
０４０８０３
数 量 ／ｋｇ
２９０
２９６
２９０
２９５
３００
２９３
２９５
２９４
外观
白色结晶 白色结晶 白色结晶 白色结晶 白色结晶 白色结晶 白色结晶 白色结晶
１４．３
１４．１
１４．１
１４．３
１４．２
１４．１
１４．０
１４．０
氯 含 量 ×１０－ ６
１４９
１０９．５
２５
５８．８
４３
７８
１５７
１８５
锌 含 量 ×１０－ ６
Ａ Ｐ ｉｌｏｔ Ｐ ｒｅ ｐａ ｒａ ｔｉｏｎ ｏｆ Ｆｌａ ｍｅ Ｒｅ ｔａ ｒｄａ ｎｔ ＤＯＰ Ｏ
Ｇｕ Ｘｉａｏｙａｎ
Ａｂｓｔｒ ａｃｔ： Ａ ｎｅｗ ｔｙｐｅ ｏｒｇａｎｏ－ ｐｈｏｓｐｈｏｒｏｕｓ ｆｌａｍｅ ｒｅｔａｒｄａｎｔ ９，１０－ ｄｉｈｙｄｒｏ－ ９－ ｏｘａ－ １０－ ｐｈｏｓｐｈａｐｈｅｎａｎｔｈｒｅｎｅ－ １０－ ｏｘｉｄｅ （ＤＯＰＯ） ｈａｓ ｂｅｅｎ ｐｒｅｐａｒｅｄ ｔｈｒｏｕｇｈ ｒｅｓｅａｒｃｈ ｉｎ ａ ｐｉｌｏｔ ｓｃａｌｅ ｏｆ １００ｔ／ａ．ｔｈｅ ｐｒｏｄｕｃｔ ｑｕａｌｉｔｙ ｉｓ ｇｏｏｄ ａｎｄ ｓｔａｂｌｅ ａｎｄ ｉｔｓ ｂｅｎｅｆｉｃｉａｌ ｒｅｓｕｌｔ ｉｓ ｗｅｌｌ ｔｏｏ．
（１） 研究适合于规模化生产的工艺路线， 对缩 合、水解、环化反应的工艺条件进行优化；
３ 中试结果和讨论
表 ２ 产品分析结果
批号
０４０２０１
０４０４０２
０４０６０１
０４０６０３
０４０７０１
０４０７０４
０４０８０１
０４０８０３
数 量 ／ｋｇ
２９０
２９６
２９０
２９５
３００
２９３
２９５
２９４
外观
白色结晶 白色结晶 白色结晶 白色结晶 白色结晶 白色结晶 白色结晶 白色结晶
１４．３
１４．１
１４．１
１４．３
１４．２
１４．１
１４．０
１４．０
氯 含 量 ×１０－ ６
１４９
１０９．５
２５
５８．８
４３
７８
１５７
１８５
锌 含 量 ×１０－ ６
中试放大与生产工艺规程PPT课件
➢间歇生产的原料药，可由一定数量的产品经最后 混合所得的在规定时间内均质产品为一批，混合 前的产品必须按同一工艺生产并符合质量标准， 且有可追踪的纪录。
第34页/共54页
三、收集有关计算数据和物料衡算步骤
1. 收集有关计算数据 反应物的配料比，原辅材料、半成品、成品及副
