碳钢和不锈钢焊接
不锈钢与碳钢焊接标准
不锈钢与碳钢焊接标准
不锈钢和碳钢是工业中常用的两种金属材料，它们在不同的工程领域中都有着重要的应用。
在一些情况下，需要将不锈钢和碳钢进行焊接，以满足特定的工程需求。
然而，由于两种材料的化学和物理性质存在差异，因此在进行焊接时需要遵循一定的标准和规范，以确保焊接接头的质量和性能。
首先，选择合适的焊接材料至关重要。
对于不锈钢和碳钢的焊接，通常会选择相应的焊接材料，例如不锈钢焊丝或者碳钢焊条。
这些焊接材料的选择应该考虑到两种材料的化学成分和熔点等因素，以确保焊接接头的稳固性和耐腐蚀性。
其次，焊接工艺的控制也是至关重要的。
在进行不锈钢与碳钢的焊接时，需要严格控制焊接电流、电压、焊接速度等参数，以确保焊接接头的质量。
同时，还需要注意焊接过程中的保护气体的选择和控制，以防止氧化和其他不良反应的发生。
另外，焊接接头的质量检测也是不可或缺的一步。
在完成不锈钢与碳钢的焊接后，需要对焊接接头进行质量检测，以确保其符合相应的标准和规范。
常见的质量检测方法包括X射线检测、超声波检测、磁粉检测等，这些方法可以有效地发现焊接接头中的缺陷和问题，并及时进行修复和处理。
此外，还需要注意焊接接头的后处理工作。
在完成不锈钢与碳钢的焊接后，需要对焊接接头进行相应的后处理工作，例如去除焊接接头上的氧化皮、进行表面处理和防腐蚀处理等，以确保焊接接头的整体质量和性能。
总的来说，不锈钢与碳钢的焊接需要严格遵循相应的标准和规范，选择合适的焊接材料，控制好焊接工艺，进行质量检测和后处理工作，才能确保焊接接头的质量和性能。
只有这样，才能满足工程中对于焊接接头质量和性能的要求，确保工程的安全和可靠性。
不锈钢与碳钢的异种钢焊接技术要点探究
不锈钢与碳钢的异种钢焊接技术要点探究摘要：不锈钢与碳钢两种金属材料的化学成分和力学性能相差很大，所以把这两种材料焊接称为异种钢焊接，焊接中容易出现硬而脆的σ相（Fe- Cr）和碳化物( M23C6)，选用合适的焊接填充材料、适当的焊接工艺参数，选择好的焊接方法，尽量减少焊接时脆性相的析出，确保焊接产品的耐腐蚀性能和力学性能。
碳钢与不锈钢焊接接头是用填料来确定其化学组成，通过对材料焊接特性进行分析，以保证焊缝耐腐蚀性和力学性能，同时优化焊接工艺及焊接操作方法，以此保证整体焊接的科学性与合理性。
关键词：不锈钢；碳钢；475℃脆性；碳化物：焊接线能量；熔合比。
引言：现代化社会发展趋势下，我国焊接方面取得长足发展与进步，工业产品不断更新及新材料不断出现带动了焊接工艺实施手段不断突破与革新，其中强度高、低磁性或无磁性、可塑性好的不锈钢耐腐蚀材料受到广泛使用，但其价格较高。
从效益角度来看，碳钢的强度可控性强且更易于焊接，价格也比不锈钢更具有优势，在特殊情况下也可作为常用材料进行切削加工。
据此，把不锈钢与碳钢焊接在一起是一种高效又经济的方法，也可以增加较高的社会效益和经济效益。
本文章以不锈钢与碳钢的异种钢焊接技术要点进行讨论，为不锈钢与碳钢焊接提供技术指导与帮助。
一、母材介绍1.1不锈钢：通常是指具有一定防腐能力的合金钢，其主要成分是铁素体中加入大于12%的铬（Cr）或大于8%的镍（Ni）以及其他一些元素。
其原理是铬镍元素与空气中的氧发生化学反应，在金属表面形成致密的氧化膜，增加金属的耐腐蚀性。
1.2碳钢：铁素体中碳含量超过0.2%低于1.7%的金属称为碳钢，可以通过正火、淬火、退火、回火来改变其力学性能和进行切削加工，含碳量越低材质越软，强度及硬度越低塑性越高，越易于焊接。
相反含碳量越高，强度及硬度越大塑性越低，越不易焊接。
二、焊接性能分析2.1焊接接头的脆化现象：不锈钢金属里含有铬，当熔池结晶时600℃—375℃温度区间通过时，易形成一种脆而硬的（Fe -Cr）化合物,使焊缝的韧性急剧下降，这就是475℃脆性[1]，在这个温度区间时间停留越长化合物（Fe- Cr）越多。
碳钢和不锈钢焊接

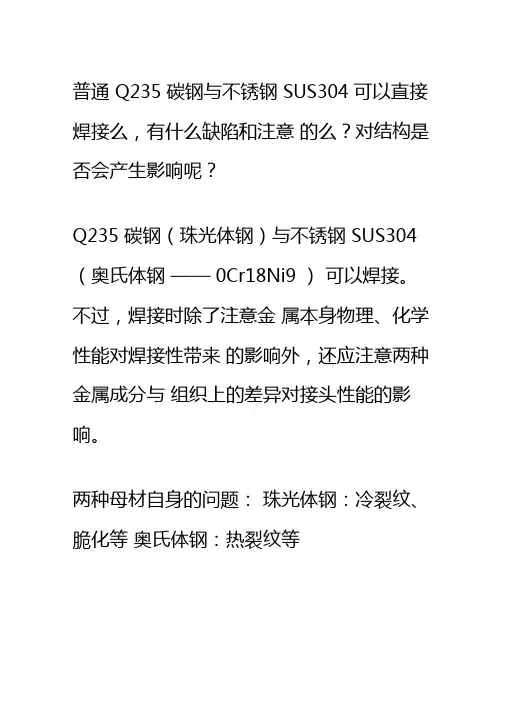

普通Q235 碳钢与不锈钢SUS304 可以直接焊接么，有什么缺陷和注意的么？对结构是否会产生影响呢？Q235 碳钢（珠光体钢）与不锈钢SUS304 （奥氏体钢——0Cr18Ni9 ）可以焊接。
不过，焊接时除了注意金属本身物理、化学性能对焊接性带来的影响外，还应注意两种金属成分与组织上的差异对接头性能的影响。
两种母材自身的问题：珠光体钢：冷裂纹、脆化等奥氏体钢：热裂纹等特殊问题：（1）母材对焊缝的稀释，引起焊缝组织与性能的变化珠光体钢母材的溶入，将稀释填充金属，引起其成分与组织的变化。
（2）形成凝固过渡层在靠近珠光体钢一侧熔合线的焊缝金属中，会形成一层与内部焊缝金属成分不同的过渡层。
过渡层中的高硬度马氏体组织会使脆性增加，塑性显著降低，形成低塑性带，从而降低了焊接结构的可靠性。
（3）形成碳迁移过渡层在焊接或焊后加热（热处理或高温运行）时，碳从珠光体母材通过熔合区 向焊缝扩散，在靠近熔合区的珠光体 母材上形成一个软化的脱碳层，而在 靠近熔合区的奥氏体焊缝中形成硬 度较高的增碳层。
（4）接头应力状态复杂 局部加热引起的热应力、两种钢的热 膨胀系数不同引起的残余应力（热处 理无法消除此应力）。
焊接工艺要求： 1、焊接方法用熔合比小的焊接方法，降低母材的 稀释作用。
带极堆焊、非熔化极气体 保护焊接材料：焊条型号或 E310 －15 E310 －16焊，焊条电弧焊均可。
2、焊接参数小直径焊条或焊丝，小电流、大电压、快速焊。
3、堆焊过渡层焊接厚大焊件时，可在珠光体钢的坡口表面堆焊过渡层，过渡层用高铬镍奥氏体焊条或镍及镍合金电焊条（如Ni307 ）。
过渡层厚度一般为6〜9mm 。
4、焊接接头一般不焊后热处理。
4碳钢和不锈钢管子焊接工艺规范
碳钢和不锈钢管子焊接工艺规范1 范围本规范规定了CO2气体保护焊和钨极氩弧焊用于管子焊接的焊接前准备、人员、工艺要求、工艺过程和检验。
本规范适用于管子与管子、管子与附件之间的对接和角接接头，焊接时，可采用药芯焊丝CO2气体保护焊，也可采用钨极氩弧焊。
焊接位置为管子水平转动位置和管子水平固定位置。
2 规范性引用文件《焊缝返修通用工艺》3 焊接前准备3.1 CO2半自动或自动焊焊丝选用，见表1。
表1 CO2半自动或自动焊焊丝选用。
2 3.2 钨极氩弧焊焊丝的选用，见表3.3 保护气体无论是药芯焊丝CO2气体保护焊所用的CO2，还是钨极氩弧焊所用的纯Ar气体，均应符合气体质量使用标准，其纯度达99.9 %。
3.4 焊接设备使用的焊机应严格进行定期检测维修，确保良好的操作性能。
3.5 焊接坡口3.5.1 壁厚t≤2mm时，管子对接拼缝均不开坡口焊接，见图1。
t图1的管子对接拼缝，均应开坡口，见图2mm2。
壁厚3.5.2 t＞60°t图2焊前清洁3.63.6.1 焊工必须对焊缝坡口面和坡口两侧各宽20mm范围内（角接焊缝在焊接面两侧各宽20mm 范围内）作清理，并去除油、锈等污物。
对于碳钢管的锈蚀，应用钢刷打磨除锈。
不锈钢管应用丙酮进行清理。
3.6.23.6.3 坡口加工残留毛刺应除去，并应重新清理。
4 人员凡从事该工艺焊接的焊工，必须经过船级社资格认可考试，考试合格并经船级社认可后，方能参与相应等级项目的焊接。
5 工艺要求5.1 装配要求5.1.1 装配工在安装管子对接时，首先要检查管子接口同心度，防止安装错边。
5.1.2 管子对接定位可选用定位“马”固定，或在焊缝内作定位焊固定。
5.1.3 装配间隙，见表3。
表3 装配间隙弧焊（TIG焊）打底。
5.3 船上安装要求单面焊双面成型的管子拼缝，因无法进行充气保护，焊接中应仔细观察熔池，以确保背面焊缝质量。
对于不锈钢管，焊后，管内要作钝化处理。
5.4 焊接参数为确保管子的焊接质量，焊接时应参照表4的焊接参数进行。
不锈钢和碳钢焊接注意事项_概述及解释说明
不锈钢和碳钢焊接注意事项概述及解释说明1. 引言1.1 概述本文将介绍不锈钢和碳钢焊接时需要注意的事项，并探讨两者之间相互焊接的问题及解决方案。
不锈钢和碳钢单独焊接时有各自的要点和工艺选择，而在它们相互焊接时，也会出现一些特殊的问题，需要我们注意并合理解决。
通过本文的阐述，读者可以了解到不锈钢和碳钢焊接的基本知识和技巧，以及在实际应用中遇到的常见问题。
1.2 文章结构本文分为五个部分。
首先是引言部分，用于概述文章内容、目的以及整体结构。
其次是不锈钢焊接注意事项部分，包括不锈钢焊接介绍、方法以及焊接参数调整等内容。
第三部分是碳钢焊接注意事项，主要讲述了碳钢焊接的概述、工艺选择以及原材料准备与处理等方面。
第四部分则着重探讨了不锈钢和碳钢相互焊接时可能出现的问题，并提供解决方案和建议。
最后，在结论中对不锈钢和碳棒的焊接要点进行总结。
1.3 目的本文的目的在于提供不锈钢和碳钢焊接方面的指导，使读者能够正确理解和应用相关知识，避免在实际操作中出现一些常见但可避免的错误。
通过阅读本文，读者可以掌握不锈钢和碳钢焊接的基本原理和操作方法，并了解相互焊接时可能出现的问题及其解决方法。
同时，希望通过本文能够提高读者对不锈钢和碳钢材料特性、工艺选择以及预防问题发生所需的意识和技能。
2. 不锈钢焊接注意事项2.1 不锈钢焊接介绍不锈钢是一种具有抗腐蚀性能的合金钢，常用于制造厨具、化工设备等。
不锈钢焊接是将不锈钢材料通过加热并加入填料进行连接的过程。
在不锈钢焊接中，需要注意以下事项。
2.2 不锈钢焊接方法不锈钢焊接可以采用多种方法，包括TIG（氩弧）焊、MIG（气体保护）焊和电阻焊等。
每种焊接方法都有其特点和适用范围，在选择时应根据具体情况进行判断。
2.3 焊接参数调整在不锈钢焊接过程中，合理调整焊接参数非常重要。
例如，选择合适的电流、电压和线速度等参数可以影响焊缝质量和强度。
此外，还应控制好预热温度和间隙尺寸等因素，以确保焊缝的稳定性和可靠性。
不锈钢和碳钢膨胀系数对焊接的影响
不锈钢和碳钢膨胀系数对焊接的影响在金属加工和制造领域中，焊接是一项常见的工艺，它能够将不同金属材料连接在一起，形成整体结构。
然而，当涉及到不同材料的焊接时，膨胀系数往往成为一个重要因素，特别是在不锈钢和碳钢的膨胀系数差异较大时。
本文将针对不锈钢和碳钢的膨胀系数对焊接的影响展开深入探讨，并提供一些相关的个人观点和理解。
一、膨胀系数的基本概念膨胀系数是指材料在温度变化时的长度、面积或体积的变化比例。
一般来说，材料温度升高时会膨胀，温度降低时会收缩。
不同材料的膨胀系数各不相同，而不锈钢和碳钢作为常见的金属材料，其膨胀系数也存在较大的差异。
不锈钢通常具有较低的膨胀系数，而碳钢则具有较高的膨胀系数。
二、不锈钢和碳钢的焊接在实际生产中，不锈钢和碳钢的焊接是常见的工艺。
由于两种材料的特性不同，其膨胀系数存在较大差异，这就为焊接工艺带来了一定的挑战。
当不锈钢和碳钢被焊接在一起时，材料在受热的过程中会发生不同程度的膨胀或收缩，而膨胀系数的差异将会导致焊接接头处产生应力，从而影响焊接质量和连接强度。
特别是在高温环境下，由于不同材料的膨胀系数差异更为显著，焊接接头处的应力往往会加剧，甚至导致焊接接头发生裂纹，从而影响整体结构的稳定性和使用寿命。
三、膨胀系数对焊接的影响不锈钢和碳钢的膨胀系数差异对焊接影响主要表现在以下方面：1. 应力集中：由于膨胀系数的差异，不锈钢和碳钢在受热后会产生不同程度的热膨胀，从而导致焊接接头处产生应力集中，增加了焊接接头的开裂风险。
2. 变形问题：在焊接过程中，由于膨胀系数的差异，不锈钢和碳钢的变形会导致焊接接头的形状和尺寸发生变化，影响整体结构的装配和稳定性。
3. 焊接质量：膨胀系数差异会影响焊接接头的成形和焊缝的质量，导致焊接缺陷和质量问题，甚至影响整体结构的使用寿命和安全性。
四、个人观点和理解针对不锈钢和碳钢膨胀系数对焊接的影响，个人认为需要采取相应的措施和工艺优化来降低膨胀系数的影响。
不锈钢与碳钢连接方法
不锈钢与碳钢连接方法
1. 你知道吗，焊接可是连接不锈钢与碳钢的常见办法呢！就像把两块拼图完美拼接在一起，比如在制造大型机械的时候，通过焊接能让它们紧密结合。
2. 螺纹连接也很棒呀！这就像给它们搭了一座稳固的小桥，比如说在一些管道连接中，螺纹连接就能发挥大作用啦。
3. 法兰连接也别小瞧哦！这不就像是给它们戴上了坚固的帽子，像一些大型设备的接口处，用法兰连接多靠谱呀。
4. 承插连接也有它的神奇之处呢！就好像给它们安了个舒适的窝，像一些小型的管件就常常这样连接。
5. 卡压连接呢，那可是又方便又高效呀！就如同给它们系上了牢固的安全带，像在一些水管安装中经常用到。
6. 粘结连接也不错呀，像是给它们涂了一层强力胶，在一些不太受力的小部件连接上有很好的效果呢。
7. 机械连接也挺厉害的呢，简直就是给它们上了一道保险锁，像一些需要经常拆卸的地方就很适合用这种方式呀。
8. 套接连接也有它的妙处呀，像是给它们穿了一件合身的外套，在某些特定情况下真的很好用呢！
我觉得呀，这些连接方法各有各的好，在不同的场景中都能大显身手，我们要根据实际情况选择最合适的方法，才能让不锈钢与碳钢连接得完美无缺！。
为什么不锈钢不能用碳钢焊条焊接
为什么不锈钢不能用碳钢焊条焊接，就是因为这样做会使不锈钢产生晶间腐蚀。
什么叫做晶间腐蚀？
晶间腐蚀是局部腐蚀的一种，是沿着金属晶粒间的分界面向内部扩展的腐蚀。
是由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在，会破坏晶粒间的结合，大大降低金属的机械强度，力学性能恶化，不能承受敲击，是一种十分危险的腐蚀。
碳是造成晶间腐蚀的主要元素，通常碳钢的含碳量要高于不锈钢，这就是不锈钢用碳钢焊条焊接容易造成晶间腐蚀的原因，所以不锈钢的焊接，应该选择低碳甚至超低碳的不锈钢焊条，例如奥102、奥132、奥002等。
另外，对于对冲击韧性和抗裂性等要求较高的重要的结构，不宜选用酸性焊条。
所谓酸性焊条是指药皮中含有大量酸性氧化物(如二氧化硅、二氧化钛等)的焊条。
这是因为：①酸性焊条中的氧化物使其氧化性较强，同时焊缝金属含氧量多，使合金元素烧损较大；②酸性焊条药皮中含有较多二氧化硅，一部分硅以氧化硅夹杂物的形式存在于焊缝中，导致焊缝力学性能较差，特别是塑性和冲击韧性较碱性焊条低；③酸性焊条药皮中不含萤石(CaF2)，去氢能力低;焊缝金属含氢量较高，抗冷裂性差，且焊缝中脱硫的元素锰含量低，脱硫效果差。
综上，焊接重要的结构不宜选用酸性焊条，而应选用焊缝金属含氧量较低、合金过渡系数大、含硫量和含氢量也低的碱性焊条。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳钢和不锈钢焊接 Prepared on 22 November 2020
普通Q235碳钢与不锈钢SUS304 可以直接焊接么，有什么缺陷和注意的么对结构是否会产生影响呢
Q235碳钢（珠光体钢）与不锈钢
SUS304（奥氏体钢——0Cr18Ni9）可以焊接。
不过，焊接时除了注意金属本身物理、化学性能对焊接性带来的影响外，还应注意两种金属成分与组织上的差异对接头性能的影响。
两种母材自身的问题：
珠光体钢：冷裂纹、脆化等
奥氏体钢：热裂纹等
特殊问题：
（1）母材对焊缝的稀释，引起焊缝组织与性能的变化
珠光体钢母材的溶入，将稀释填充金属，引起其成分与组织的变化。
（2）形成凝固过渡层
在靠近珠光体钢一侧熔合线的焊缝金属中，会形成一层与内部焊缝金属成分不同的过渡层。
过渡层中的高硬度马氏体组织会使脆性增加，塑性显着降低，形成低塑性带，从而降低了焊接结构的可靠性。
（3）形成碳迁移过渡层
在焊接或焊后加热（热处理或高温运行）时，碳从珠光体母材通过熔合区向焊缝扩散，在靠近熔合区的珠光体母材
上形成一个软化的脱碳层，而在靠近熔合区的奥氏体焊缝中形成硬度较高的增碳层。
（4）接头应力状态复杂
局部加热引起的热应力、两种钢的热膨胀系数不同引起的残余应力（热处理无法消除此应力）。
焊接材料：焊条型号—— E310－16 或E310－15
焊接工艺要求：
1、焊接方法
用熔合比小的焊接方法，降低母材的稀释作用。
带极堆焊、非熔化极气体保护
焊，焊条电弧焊均可。
2、焊接参数
小直径焊条或焊丝，小电流、大电压、快速焊。
3、堆焊过渡层
焊接厚大焊件时，可在珠光体钢的坡口表面堆焊过渡层，过渡层用高铬镍奥氏体焊条或镍及镍合金电焊条（如
Ni307）。
过渡层厚度一般为6～
9mm。
4、焊接接头一般不焊后热处理。
