工程制图复习题含答案
工程制图复习题含答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
工程制图复习题及答案
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料，并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例，说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括：钢材、铝材、塑料、木材等。
在制图中，材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。
8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。
9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。
工程制图复习题(带答案)
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物
A BCD
已知立体的三视图，选择正确的立体图（）。
ABCD
点A在圆柱表面上，正确的一组视图是（）
ABCD
已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
A BCD
已知圆柱切割后的主、俯视图，正确的左视图是（）图。
ABCD
已知主视图和俯视图，选择正确的左视图（）。
已知主视图和俯视图，选择正确的左视图（）。
三选择题下列不是曲面立体术语的是轴线平面截割圆柱时当截平面平行于圆柱的轴线时截交线为都有可能平面截割圆锥时当截平面通过锥顶于圆锥体相交时截交线为双曲线求直线与平面立体相交时的贯穿点不会用到的方法一个封闭的线框表示两个面或两个以上面的重影三角形平面的三个投影均为缩小的类似形该平面为一般位置平面在工程图样中画尺寸线应采用的线型为粗虚线已知物体的主俯视图正确的左视图是四读图题指出图中的最高最低最左最右最前最后的点
已知主视图和俯视图，选择正确的左视图（）。
四、
指出图中的最高、最低、最左、最右、最前、最后的点。
最高点：C
最低点：B
最前点：C
最后点：A
最左点：A
最右点：C
判断点K是否在直线AB上
K直线AB上不在
判断两直线位置关系
___________________________
平行交叉交叉
判定两直线的相对位置（平行、相交、交叉）。
(word完整版)工程制图复习题(含答案)汇总,推荐文档
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题及答案

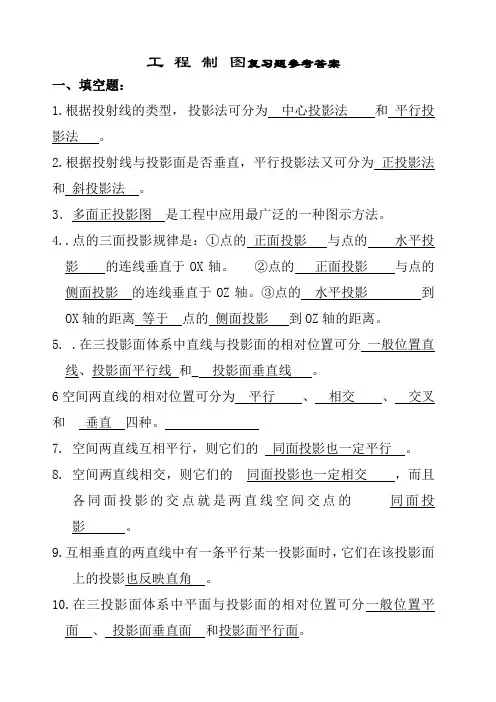

工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工程制图复习题及答案

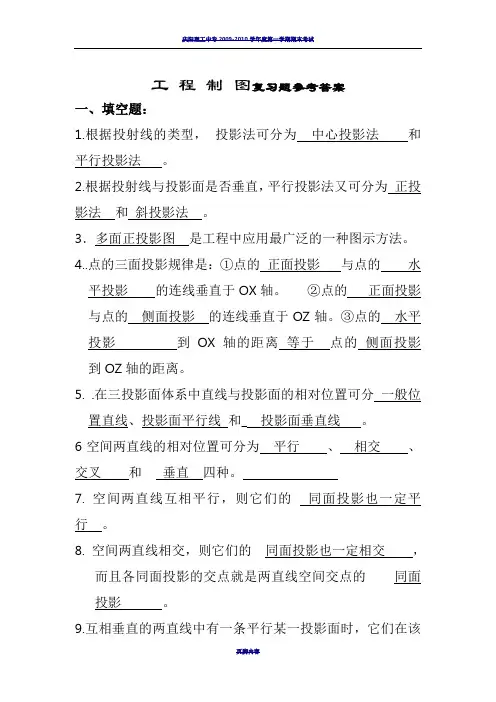

工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工程制图复习题(含答案)汇总
已知立体的主视图，画出俯视图和左视图中截交线的投影。
补全相贯线正面投影。（保留作图线）
补全相贯线正面投影。（保留作图线）
七
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
标注组合体的尺寸。（按图上实际量取，取整）。
八
根据两面投影图，画出正等轴测图。
对照立体图，补齐视图中所缺图线。并在指定位置写出各直线、平面的名称。
AB是线一般位置直
CD是线侧平
P平面是面正垂
在三视图中标出直线AB、CD的投影，并在指定位置写出直线的名称。
AB是线
一般位置直
CD是线
侧平
五
已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。
已知圆台表面上A点的正面投影和B点的水平投影，作出A点的水平投影和B点的正面投影。
13.投影法分和两大类。中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形
15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆
二、判断题
1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（√）
2求棱锥面上点的投影，可以利用素线法来做。（╳）
三角形平面的三个投影均为缩小的类似形，该平面为( )
A水平面B正平面C侧平面D一般位置平面
在工程图样中，画尺寸线应采用的线型为( )
A细虚线B细实线C粗实线D粗虚线
已知物体的主、俯视图，正确的左视图是（）图。
ABC D
下面选项中，立体正确的左视图是（）图。
ABC D
已知一立体的轴测图，按箭头所指的方向的视图是( )
复习重点、试题-工程制图习题A答案
一、选择题（每题只有一个正确选项。每题 4 分，共 16 分）
1．b
2．b
3．c
4.c
二、根据下面所给的条件作点的三面投影，并连线构成立体。（10 分）
评分标准：作对 1 点 1 分，共 10 分。
考
生
九、读零件图，回答下列问题（10 分）
1.标出零件长、宽、高的主要尺寸基准；（看立体图）（3 分） 2.主视图采用 全剖 表达方案；（1 分） 3.2-φ 7 的定位尺寸是 48 （1 分） 4.零件左端螺纹标注为 G3/8 是表示 非螺纹密封的管螺纹。（1 分） 5.说明代号 φ 28H8 的意义：基本尺寸是 φ 28 公差等级代号 8 基本偏差代号 H；（3 分） 6.画出 A-A 的全剖视图。如图所示（1 分）
三、读截切平面立体的主视图和左视图，补画俯视图。（14 分）
线
订
装
四、补全三棱锥被截切后的俯视图并求左视图。（10 分）
评分标准：错一处扣 2 分。
五、读组合体视图，补画 W 面投影。（10 分）
六、读组合体结构，补画出全剖视图中漏画的图线。（10 分） 七、分析螺纹连接画法中的错误，并画出正确图形（指出错误并改正，10 分。）
八、根据轴测图画出组合体三视图（尺寸从图中直接读取）（10 分）
评分标准：视图错一处扣 3 分，合计 10 分。
┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄
