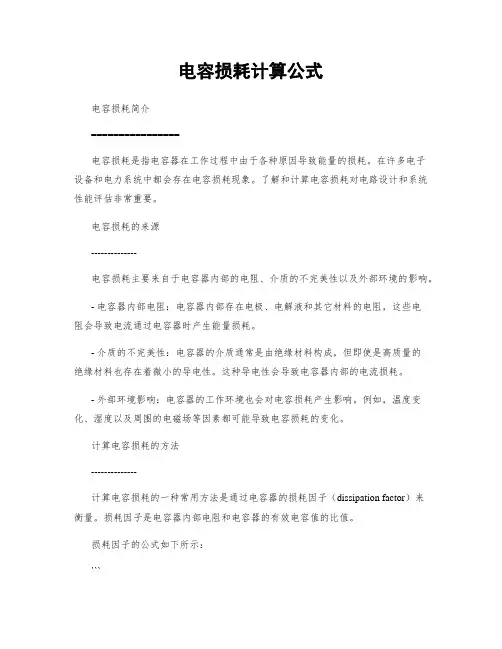

电容损耗计算公式
电容损耗计算公式电容损耗简介================电容损耗是指电容器在工作过程中由于各种原因导致能量的损耗。
在许多电子设备和电力系统中都会存在电容损耗现象。
了解和计算电容损耗对电路设计和系统性能评估非常重要。
电容损耗的来源--------------电容损耗主要来自于电容器内部的电阻、介质的不完美性以及外部环境的影响。
- 电容器内部电阻：电容器内部存在电极、电解液和其它材料的电阻，这些电阻会导致电流通过电容器时产生能量损耗。
- 介质的不完美性：电容器的介质通常是由绝缘材料构成，但即使是高质量的绝缘材料也存在着微小的导电性。
这种导电性会导致电容器内部的电流损耗。
- 外部环境影响：电容器的工作环境也会对电容损耗产生影响。
例如，温度变化、湿度以及周围的电磁场等因素都可能导致电容损耗的变化。
计算电容损耗的方法--------------计算电容损耗的一种常用方法是通过电容器的损耗因子（dissipation factor）来衡量。
损耗因子是电容器内部电阻和电容器的有效电容值的比值。
损耗因子的公式如下所示：```D = tan(δ) = R / (ωC)```其中，D表示损耗因子，δ表示损耗角（dissipation angle），R表示电容器内部电阻，ω表示角频率（2πf），C表示电容器的有效电容值。
损耗因子越大，电容损耗越严重。
在一些特定的应用中，需要将电容损耗控制在较低的水平，以保证电路或系统的正常工作。
改善电容损耗的方法--------------有几种方法可以改善电容损耗问题：1. 选择合适的电容器类型：不同类型的电容器具有不同的损耗性能。
例如，金属化聚酰亚胺电容器具有较低的损耗因子，适用于一些对电容损耗要求较高的应用。
2. 控制环境条件：在一些特殊应用中，可以通过控制环境条件如温度和湿度等来减少电容损耗。
3. 优化电路设计：合理的电路设计能够减少电容损耗的影响。
例如，将电容器与其它元件的电路连接方式进行优化，减少电容损耗。
电容损耗实测过大的原因
电容损耗实测过大的原因全文共四篇示例，供读者参考第一篇示例：电容损耗是电容器在工作过程中所产生的能量损耗，通常表现为电容器的内部电阻对交流电信号的影响。
如果电容损耗实测过大，会导致电路性能下降，甚至影响整个系统的稳定性与可靠性。
那么，电容损耗实测过大的原因是什么呢？下面我们来进行详细探讨。
电容器本身的质量问题可能是导致电容损耗实测过大的主要原因之一。
在生产过程中，电容器的制造工艺不合格、材料质量不达标或者设计不合理都有可能导致电容器内部存在潜在的电阻。
这些内在缺陷会导致电容器在工作时产生过大的损耗，表现为电压跌落、功耗增加等现象。
电容器在使用过程中受到外界环境的影响也可能是导致电容损耗实测过大的原因之一。
电容器在高温或潮湿的环境中长时间工作，会导致电容器的内部结构氧化、老化，从而使得电容损耗增大。
如果电容器长期受到过载或者反接电压等不利工作条件的影响，也会导致电容损耗实测过大。
电路设计不合理也可能是导致电容损耗实测过大的原因之一。
在设计电路时，如果没有考虑到电容器的品质因素、工作环境、电压等级等方面的因素，就有可能使得电容器在实际工作中损耗过大。
工频信号中的电容损耗与电容器的介质损耗、交流电阻等因素有关，如果设计不合理，就会导致电容器工作时损失较大。
导致电容损耗实测过大的原因可能是多方面的，需要从电容器本身的质量、使用环境、设计因素以及制造过程等方面进行综合考虑。
只有全面分析和解决这些问题，才能有效降低电容损耗，提高电路性能和稳定性。
第二篇示例：电容损耗实测过大的原因电容器是一种能够储存电荷并在需要时释放电荷的电子元件。
在电子电路中，电容器常常被用来储存电荷、滤波、耦合等作用。
在实际应用中，我们有时会发现电容损耗实测过大的现象，导致电路性能下降，甚至影响整个系统的正常运行。
那么，到底是什么原因导致了电容损耗实测过大呢？电容损耗实测过大的原因之一是电容器的内部结构问题。
电容器通常由两块金属片之间夹带一个绝缘介质（如电解质、氧化铝等）组成。
电容损耗计算公式
电容损耗计算公式电容损耗是指电容器在工作过程中由于电流通过电容器导致的能量损失。
电容损耗可通过电容器的电压和电流的相位差来计算。
一、电容损耗计算基本原理：在交流电路中，对于标称电容C，其容抗Xc=1/ωC，其中ω=2πf，f为电流频率。
对于电路中的电阻元件和电容元件并联的情况下，总电抗Z总=(R^2+Xc^2)^(1/2) =(R^2+1/ω^2C^2)^(1/2)，其中R为电阻值。
则电容器的电流I_c = V/Z总，V为电压。
在交流电路中，电容损耗可以通过计算电容元件的电流Ic与电压V的相位差θ来获取。
二、电容损耗计算公式：1. 电容损耗角正切（tanδ）的计算公式：tanδ = Xc/R = 1/(2πfRC)其中tanδ为电容损耗角正切，R为电容器附加的损耗电阻，f 为电流频率，C为电容器的电容。
2. 电容损耗功率密度（P_loss）的计算公式：P_loss = I_c^2⋅R = (V^2)/(R⋅(R^2+1/ω^2C^2))3. 电容损耗的品质因数（Q）和电容损耗因子（D）的计算公式：品质因数Q = 1/(2πfRC) = 1/tanδ电容损耗因子 D = Q/(1+Q^2)三、电容损耗的参考内容：1. 计算电容损耗时，需要了解电容器的电容值C、电压V、电流频率f，以及附加的损耗电阻R。
其中，电容器的电容值可以通过电容器的型号参数、产品手册或相关资料中查找。
电压和电流频率可以根据具体应用场景进行选择。
2. 电容器的损耗电阻R可以通过电容器的损耗因子或者电容器的等效串联电阻计算获得。
损耗因子和等效串联电阻的值可以通过电容器的参数、产品手册或相关资料中获取。
3. 在实际应用中，可以通过测量电容器的电压和电流以及它们的相位差来计算电容损耗。
可以使用示波器和信号发生器等仪器进行测量和分析。
4. 电容损耗对电路性能具有较大影响，特别是在高频电路和功率电路中。
因此，在电路设计和选型过程中，需要合理计算电容损耗，并选择合适的电容器参数来满足电路要求。
电容器充放电过程中能量损失问题的讨论.
电容器充放电过程中能量损失问题的讨论
三.电容器充电过程的能量损失
如图所示电源对电容器充电,充 电完毕后电容器所储静电能: 1 2 We c 2 在此过程中流过电源的总电量 q cU c
2 电源作功: A q c
所以:
A 2We
能量损失在何处?
分析:设电路的等效电阻为R
电容器充放电过程中能量损失问题的讨论
电磁学专题——
电容器充放电过程中能量 损失问题的讨论
1
电容器充放电过程中能量损失问题的讨论
一.问题的提出
1.设有两个电容器，C1带电量q1，C2带电量q2， 现将 两电容器连成如图所示:
(1)系统在连通前后静电能有何变化。
(2)若静电能减少，分析静电能损失的原因。
u iR
两边同乘以idt并对t从 0 积分(idt=dq)
上一页 下一页
9
电容器充放电过程中能量损失问题的讨论
分析:设电路的等效电阻为R
u iR
两边同乘以idt并对t从 0 积分(idt=dq)
2 dq udq 0 i Rdt
t 0
2
(u10 [(u10
1 1 1 u 20 )Q ( )Q 2 2 c1 c 2 1 1 1 c1c 2 (u10 u 20 ) u 20 ) ( ) ]Q 2 c1 c 2 c1 c 2
1 (u10 u 20 )Q 2 1 q1 q 2 q1c 2 q 2 c1 ( ) 2 c1 c 2 c1 c 2 (c 2 q1 c1 q 2 ) 2 2c1c 2 (c1 c 2 )
电容器充放电过程中能量损失问题的讨论
设q为0-t时间内从 c1上流走的电量. u1为t时刻C1上的电压 u2为t时刻C2上的电压 写出回路电压方程

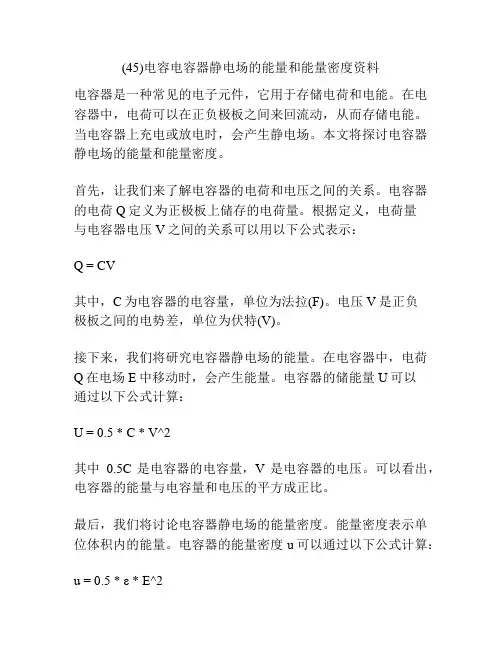

(45)电容电容器静电场的能量和能量密度资料
(45)电容电容器静电场的能量和能量密度资料电容器是一种常见的电子元件，它用于存储电荷和电能。
在电容器中，电荷可以在正负极板之间来回流动，从而存储电能。
当电容器上充电或放电时，会产生静电场。
本文将探讨电容器静电场的能量和能量密度。
首先，让我们来了解电容器的电荷和电压之间的关系。
电容器的电荷Q定义为正极板上储存的电荷量。
根据定义，电荷量与电容器电压V之间的关系可以用以下公式表示：Q = CV其中，C为电容器的电容量，单位为法拉(F)。
电压V是正负极板之间的电势差，单位为伏特(V)。
接下来，我们将研究电容器静电场的能量。
在电容器中，电荷Q在电场E中移动时，会产生能量。
电容器的储能量U可以通过以下公式计算：U = 0.5 * C * V^2其中0.5C是电容器的电容量，V是电容器的电压。
可以看出，电容器的能量与电容量和电压的平方成正比。
最后，我们将讨论电容器静电场的能量密度。
能量密度表示单位体积内的能量。
电容器的能量密度u可以通过以下公式计算：u = 0.5 * ε * E^2其中ε是真空中的介电常数，约为8.85419 × 10^(-12)库仑/伏特/米。
E是电容器的电场强度。
通过对这些公式的分析，我们可以得出以下结论：1. 电容器的能量与其电容量和电压的平方成正比。
2. 电容器的能量密度与介电常数和电场强度的平方成正比。
电容器作为常见的电子元件，其存储电能和利用静电场的能力在电路设计和应用中起着重要作用。
理解电容器静电场的能量和能量密度有助于我们更好地设计和应用电容器。
电容器是一种非常常见的电子元件，广泛应用于各个领域，如电子设备、通信系统、能源存储等。
在这些应用中，电容器的重要性不言而喻。
了解电容器静电场的能量和能量密度可以帮助我们更加深入地理解其工作原理和性能。
首先，我们来探讨电容器静电场的能量。
电容器的能量来源于电荷的储存和移动。
当电容器的电压发生变化时，电荷会在正负极板之间来回移动。
电容与电能的能量转化：电容器充放电时的能量转化过程
电容与电能的能量转化：电容器充放电时的能量转化过程电容是电路中常见的元件之一，其主要功能是储存和释放电能。
在电容器充放电的过程中，电能会被转化为其他形式的能量，而且这一过程是可逆的。
在电容器充电过程中，电源通过电路连接电容器的两极，电能从电源转移到电容器中。
电容器的电场会储存这部分电能，形成一定量的电荷。
在电容器充电过程中，电容器内部的电势会随着电荷的增加而升高，直至达到与电源电势相等的水平。
此时，电容器储存了一定数量的电能。
在电容器放电过程中，电容器内部的电场会释放出储存的电能。
当放电回路连接到电容器的两极时，电容器内部的电荷会流回电源，电能从电容器转移到回路中的负载上。
负载可以是电阻、电感或其他电路元件，它们将接收到的电能转化为其他形式的能量，如热能、光能等。
在放电过程中，电容器内部的电场会随着电量的减少而逐渐衰减，直至电容器的电势降至零。
电容器充放电的能量转化过程可以通过以下方程进行描述：电容器的电能可以用公式E=1/2CV^2来计算，其中E表示电容器储存的电能，C表示电容器的电容量，V表示电容器两极之间的电势差。
在电容器充电过程中，电容器储存的电能会随着电容器两极电势的提高而增加。
根据能量守恒定律，充电过程中转移给电容器的电能来自电源，因此电容器充电过程中的电能转化可以看作是电源电能的储存。
在电容器放电过程中，电容器储存的电能会通过回路中的负载转化为其他形式的能量。
如果负载是电阻，电能将被转化为热能；如果负载是光源，电能将被转化为光能；如果负载是电动机，电能将被转化为机械能。
在放电过程中，电容器的电能被释放，而且电能的转化是一种可逆的过程，即放电过程可以转化为充电过程。
在实际应用中，电容器的充放电过程被广泛应用于电子器件、储能设备等领域。
充电过程可以用来储存电能，以备不时之需；放电过程可以用来输出电能，以供给外部电路运行。
通过控制充放电过程的时间和电压，可以灵活地操控电能转化的过程，实现不同应用需求下的高效能量转化。
电容器能量损耗说明
电容器能量损耗说明电容器能量的损耗分为介质损耗和金属损耗两部分。
介质损耗包括介质的漏电流所引起的电导损耗以及介质极化引起的极化损耗等。
金属损耗包括金属极板和引线端的接触电阻引起的损耗。
由于各种金属材料的电阻率不同，金属损耗随频率和温度增高而增大的程度也不同。
电容器在高频电路中工作时，金属损耗占的比例很大。
由于电容器损耗的存在，使加在电容器上的正弦交流电压，与通过电容器的电流之间的相位差不是π/2 ，而是稍小于π/2 ，形成了偏离角δ.δ称为电容器的损耗角。
电容器损耗因数是衡量电容器品质优劣的重要指标之一。
各类电容器都规定了在某频率范围内的损耗因数允许值.在选用脉冲、交流、高频等电路使用的电容器时应考虑这一参数。
电容器的损耗是电容器的一个非常重要的指标，是衡量电容器品质的重要标志，决定着电容的使用寿命和电容器在电路中的作用效果。
定义：电容器在工作过程因发热而消耗的能量叫电容器的损耗。
电容器的能量损耗来自两方面：介质损耗与金属损耗介质损耗包括1、介质漏电流引起的电导损耗2、介质极化引起的极化损耗金属损耗包括1、金属极板与引出线接触电阻产生的损耗2、金属极板电阻产生的损耗3、引出线电阻产生的损耗金属损耗随频率和温度的增高而增大，在高频电路工作时，金属损耗占的损耗比例会很高，这点在电容器应用及生产工艺上特别注意。
由于电容器损耗的存在，使加在电容器的电压与电流之间的夹角（相位角）不是理想的90度，而是偏离了一个δ度，这个δ角就称为电容器的损耗角。
习惯上以损耗角正切值表示电容器的损耗，实际就是电容器消耗的无功功率，于是也可以这样定义：电容器的损耗也指电容器在电场作用下，消耗的无功功率与消耗的总功率的比值其表示式为：电容器损耗角正切值=无功功率÷总功率或电容器损耗角正切值=无功功率×100÷总功率(得出的值为百分比）式中，总功率=无功功率+有功功率有功功率=I有功平方×xc无功功率=I总平方×R=（I漏+ I有功）平方×RR=金属极板与引出线接触电阻+金属极板电阻+引出线电阻。
电容并联过程中的能量损失
峰 为 坊 ・第
峰 为蒽
ｊ
ｌ
Ｒ 一 ｒ
ｒ
．… ｃ
）
６ ４ ３ Ｉ ５／ＣＨ ＣＮ ｔ ｊ ｍＭ ５ ＭＥＳ混台 流 动相 Ｆ在 ＯＤ Ｓ拄上 分 离 中性 物 的 电色谱 图
３ 讨 论 ｌ Ｉ 从 表 数 据 投 电色 谱 圈 可 见 ｊ ５ ｃ ＣＮ 与 ３ ＧＩ ． ｉ ６ Ｈ ｊ ５ ｍＭ Ｅ Ｍ Ｓ混 合 做 流 动 相 可 实 现 中 性 多 环 芳 烃 馄
维普资讯
第： ２卷 第 ４期
２ ０１年 ８ 月 ０
昭 乌进 蒙赣 ｌ Ｊ 学报 （ 千专 自然 科 学 版 ）
Ｊ ０ Ｚ ａ ，ｄａ Ｍ ｏ ｇ ｉａ ｒ ａ ｈ ｒ Ｃ￣Ｕ ．ｆ ｈ￣ ｕ ａ ￣［ ｅ ｃ ｅ ｓ《 电磁 学 课 程鹄 教 学过 程 中 发现 ， 生对 电容 器 并联 后 的能 量损 失有 一 些模 糊 的 认识 ．下 而就 造 学
阿 题 进 行 论 。 寸
设 硝 电 ， 带 量 别 Ｑ Ｑｇ Ｎ Ｎ． 、 并 假 ＞ 有 个 容 其 电 分 为 ． Ｎ ＃ ￣ ｃ 且 定 导 、 Ｊ ｃ
台 佯 的 完 令 分 离 且 柱 效 高
３ 实 １ 验过程中 的电 较小， 流 根稳定， 是相『 约 司 体秘比 晴与 乙 硼砂混 台流动柏下电 专 ， 有断流班 流的 故没
象 熊 生
参
考
文
献
ｌ ＲＪ Ｂｏ ｇ ｔｌ ｒ，Ｔ Ｕ ｎ ｅ ｗ ｏ ｄ， ＣＪ ｐ ｔ ｒｏ ｃ ｒ ｍａ ｏ ｒ ｐ ａ， Ｉ ９ ｕ ｈ ｆｗｅ ｄ ａ ｒ ａｅ ｓｎ ｈ ｏ ｌ ｇ ａ ｈ［ ５， ４ （ ） ：２ Ｏ ２ ９ ９ ０ ５ ３ ５ ２ ｃ ａ ｙ ｈ Ｄａ ｅ ｓ ｈ ｕ ｅ Ｆｒｔ Ｅｍｉ Ｊ ｕ ｎ ｌ ｏ Ｃｈ ０ ａ。 ｒ ｐ ｙ ， １ ９ ｈｏ ａ ． ｎｔｄ ｃ ａ ｆ ］ ｉ ｚ ｏ ｒ ａ ｆ ｒ ｍ ｔｇ ａ ｈ Ａ ４， ６ ０： １ ９ ７ ５— ２ ３ ３ Ｔｈ ｍａ Ｅ ， Ｋｌ ｕ ｋ， Ｕｎ ｅ ｅ ａ． Ｆｒ ｓ ｎ ｕ Ｊ Ａｎ ｃ ｍ ， １ ９ ｏ ｓ ａｓ ｇｒ ｔ 】 ｅｅ ｉ ｓ ｄ ｈｅ ９ ５， ３ ２ ｛６ ９— ６ ３ ５ ４ ５ ４ Ｂｏ ｇ ｆｏ ｒ ＢＪ Ｕｎ ｅ ｗｏｏ Ｔ ， Ｍ ａ ｄｎ ． ｃ ｒ ｕ ｈｔ］ ｗｅ ， ｄ ｒ ｄ ｄ ｉＪ ｈ ｏｍａ ｏ ｒ ｐ ｉ． １ ９ — ４ ３ ８ ４ ２ ｔ ｇ ａ ｈａ ９ ５ １ ９ － ０ ・
电容的能量
电容的能量一、电容的基本概念电容是指在两个导体之间存储电荷的能力，其单位为法拉(F)。
电容器是一种用来存储电荷的装置，通常由两个金属板和介质构成。
当两个金属板上分别带有相同大小但符号相反的电荷时，它们之间会产生一个电场，这个电场可以用来存储能量。
二、电容的充放电过程当一个未充电的电容器连接到一个直流电源时，它会逐渐充满电荷直到达到与所接入的直流电源相等的电位差。
在这个过程中，所存储的能量可以通过以下公式计算：E = 1/2 CV^2其中E表示所存储的能量，C表示该电容器的容量，V表示其充满时所达到的最终电位差。
当一个已充满了电荷的电容器断开与直流电源连接时，它会逐渐放出其中存储的能量直到完全放空。
在这个过程中，所释放出来的能量可以通过以下公式计算：E = 1/2 CV^2其中E表示所释放出来的能量，C表示该电容器的容量，V表示其最初充满时所达到的最终电位差。
三、电容的能量密度电容的能量密度是指单位体积内存储的能量大小，其单位为焦耳/立方米(J/m^3)。
对于一个具有体积V和容量C的电容器，其能量密度可以通过以下公式计算：u = E/V = 1/2 CV^2/V = 1/2 CV其中u表示该电容器的能量密度。
四、电容器的选择与应用在实际应用中，我们通常会根据所需存储的能量大小和所允许占用空间的大小来选择合适的电容器。
一般来说，具有较大容量和较高工作电压的电容器可以存储更多的能量，但也会占用更多的空间。
而具有较小容量和较低工作电压的电容器则相对更加紧凑，但所存储的能量也会相应减少。
在实际应用中，电容器主要用于以下方面：1. 滤波：将交流信号中不需要或不想要的频率成分滤除掉，使信号变得更加纯净。
2. 能量存储：将一定数量的能量存储起来，在需要使用时释放出来。
3. 谐振：在某些特定频率下，电容器可以与电感器共同谐振，产生一定的共振效应。
4. 电源稳压：通过合理选择电容器的容量和工作电压，可以使直流电源输出的电压更加稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器能量损耗说明
电容器能量的损耗分为介质损耗和金属损耗两部分。
介质损耗包括介质的漏电流所引起的电导损耗以及介质极化引起的极化损耗等。
金属损耗包括金属极板和引线端的接触电阻引起的损耗。
由于各种金属材料的电阻率不同，金属损耗随频率和温度增高而增大的程度也不同。
电容器在高频电路中工作时，金属损耗占的比例很大。
由于电容器损耗的存在，使加在电容器上的正弦交流电压，与通过电容器的电流之间的相位差不是π/2 ，而是稍小于π/2 ，形成了偏离角δ.δ称为电容器的损耗角。
电容器损耗因数是衡量电容器品质优劣的重要指标之一。
各类电容器都规定了在某频率范围内的损耗因数允许值.在选用脉冲、交流、高频等电路使用的电容器时应考虑这一参数。
电容器的损耗是电容器的一个非常重要的指标，是衡量电容器品质的重要标志，决定着电容的使用寿命和电容器在电路中的作用效果。
定义：电容器在工作过程因发热而消耗的能量叫电容器的损耗。
电容器的能量损耗来自两方面：介质损耗与金属损耗介质损耗包括
1、介质漏电流引起的电导损耗
2、介质极化引起的极化损耗
金属损耗包括
1、金属极板与引出线接触电阻产生的损耗
2、金属极板电阻产生的损耗
3、引出线电阻产生的损耗
金属损耗随频率和温度的增高而增大，在高频电路工作时，金属损耗占的损耗比例会很高，这点在电容器应用及生产工艺上特别注意。
由于电容器损耗的存在，使加在电容器的电压与电流之间的夹角（相位角）不是理想的90度，而是偏离了一个δ度，这个δ角就称为电容器的损耗角。
习惯上以损耗角正切值表示电容器的损耗，实际就是电容器消耗的无功功率，于是也可以这样定义：
电容器的损耗也指电容器在电场作用下，消耗的无功功率与消耗的总功率的比值
其表示式为：电容器损耗角正切值=无功功率÷总功率
或电容器损耗角正切值=无功功率×100÷总功率(得出的值为百分比）
式中，总功率=无功功率+有功功率
有功功率=I有功平方×xc
无功功率=I总平方×R=（I漏+ I有功）平方×R
R=金属极板与引出线接触电阻+金属极板电阻+引出线电阻。
本方编辑出自东莞智旭电子工程部。
