NB-IoT：最佳开放式路边智能停车解决方案
nb iot 解决方案
nb iot 解决方案《NB-IoT解决方案：连接未来的万物互联》随着物联网技术的不断发展，越来越多的设备和物体被连接到互联网上，构成了万物互联的新时代。
然而，传统的物联网技术在连接大规模低功耗设备方面存在一些限制。
为了解决这一问题，近年来，NB-IoT技术应运而生，被视为连接未来万物互联的解决方案之一。
NB-IoT（Narrowband Internet of Things）是一种专门为大规模低功耗设备而设计的通信技术。
与传统的物联网技术相比，NB-IoT具有更低的功耗、更广泛的信号覆盖和更高的连接密度。
这意味着NB-IoT可以连接更多设备，覆盖更广的区域，并且可以在更长时间内保持连接，为万物互联提供了更加可靠和稳定的支持。
在NB-IoT解决方案中，通常包括NB-IoT芯片模组、NB-IoT设备管理平台和NB-IoT应用开发平台。
NB-IoT芯片模组可以嵌入到各种设备中，从传感器到智能家居设备，实现设备和互联网的连接。
NB-IoT设备管理平台可以实现对大规模设备的集中监控和管理，包括远程配置、固件升级和故障诊断等功能。
NB-IoT应用开发平台则可以帮助开发者快速构建和部署NB-IoT应用，实现设备之间的数据交换和业务逻辑的处理。
在实际应用中，NB-IoT解决方案已经在智能城市、物流运输、工业自动化等领域得到了广泛应用。
通过NB-IoT技术，城市可以实现智能路灯、智能停车、环境监测等功能；物流运输可以实现追踪和监控货物的实时位置和状态；工业可以实现设备状态监测、远程诊断和预防性维护等功能。
总的来说，NB-IoT解决方案作为连接未来的万物互联的关键技术之一，为设备和物体的连接提供了更加可靠和高效的支持。
随着技术的不断发展，相信NB-IoT技术将在未来的物联网应用中发挥越来越重要的作用。

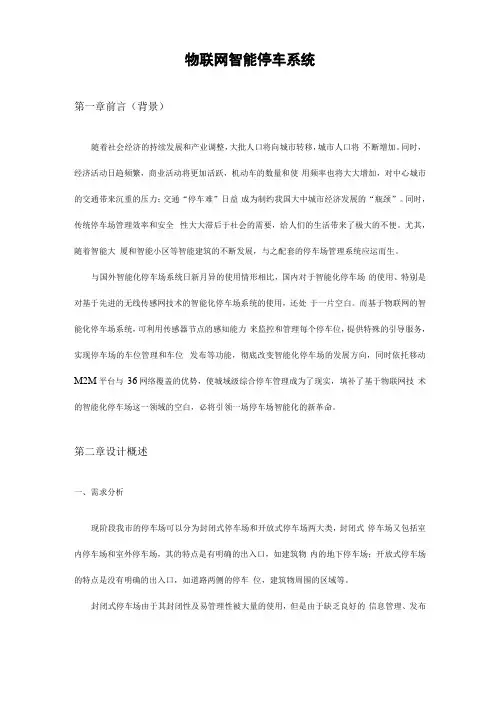

物联网智能停车系统项目解决方案
物联网智能停车系统第一章前言（背景）随着社会经济的持续发展和产业调整，大批人口将向城市转移，城市人口将不断增加。
同时，经济活动日趋频繁，商业活动将更加活跃，机动车的数量和使用频率也将大大增加，对中心城市的交通带来沉重的压力；交通“停车难”日益成为制约我国大中城市经济发展的“瓶颈”。
同时，传统停车场管理效率和安全性大大滞后于社会的需要，给人们的生活带来了极大的不便。
尤其，随着智能大厦和智能小区等智能建筑的不断发展，与之配套的停车场管理系统应运而生。
与国外智能化停车场系统日新月异的使用情形相比，国内对于智能化停车场的使用、特别是对基于先进的无线传感网技术的智能化停车场系统的使用，还处于一片空白。
而基于物联网的智能化停车场系统，可利用传感器节点的感知能力来监控和管理每个停车位，提供特殊的引导服务，实现停车场的车位管理和车位发布等功能，彻底改变智能化停车场的发展方向，同时依托移动M2M 平台与36网络覆盖的优势，使城域级综合停车管理成为了现实，填补了基于物联网技术的智能化停车场这一领域的空白，必将引领一场停车场智能化的新革命。
第二章设计概述一、需求分析现阶段我市的停车场可以分为封闭式停车场和开放式停车场两大类，封闭式停车场又包括室内停车场和室外停车场，其的特点是有明确的出入口，如建筑物内的地下停车场；开放式停车场的特点是没有明确的出入口，如道路两侧的停车位，建筑物周围的区域等。
封闭式停车场由于其封闭性及易管理性被大量的使用，但是由于缺乏良好的信息管理、发布的手段，造成许多的停车场的使用率并不理想。
同时，由于缺少准确的信息指引，许多驾驶员在寻找车位时常常要花费很长的时间。
2015年西安市西安市政府常务会通过了《西安市2015—2017年度停车管理综合治理三年行动方案》，从今年到2017年，西安市将在全市范围内开展停车管理综合治理三年行动，计划通过三年建设，全市车位总数将超过100万个。
三年内新建、改造公共停车场（库）数量达到200个，公共停车位达5万个以上。
基于物联网技术的智能停车场方案
基于物联网技术的智能停车场方案作者：***来源：《科技创新导报》2022年第13期摘要：在政策的推动以及物联网技术的革新下，智能停车场正悄然兴起。
目前，国内智能停车场系统普遍采RFID射频识别技术，实现汽车自动进场、离场及收费，但在效率、成本和效果上仍有提升空间，特别是无人值守停车场，一旦识别失败，系统的自校正、自适应技术未完全达到智能化水平。
针对以上问题，本文提供了一种以蓝牙和NB-IoT技术作为通信网络的智能停车场方案，该方案可避免因识别准确率和系统稳定性带来的偶发故障问题，对于提升城市停车场的高效、可靠以及安全管理具有重要的现实意义。
关键词：智能停车场 NB-IoT 蓝牙技术无人化管理Intelligent Parking Lot Scheme based on Internet of Things TechnologyCHENG Junwen（ZhejiangPost and Telecommunication College，Shaoxing，Zhejiang Province，312366 China）Abstract： With the promotion of policies and the innovation of Internet of things technology，intelligent parking lot is rising up quietly.At present， the domestic intelligent parking lot system generally adopts RFID technology to realize theautomatic entry， automatic departure and automatic charging of vehicles， but there is still room for improvement in efficiency， cost and effect，especially in the unattended parking lot， once the recognition fails， the self-correcting and self-adaption technology of the system does not fully reach the intelligent level. Regarding the above points，this paper provides an intelligent parking lot scheme using Bluetooth and NB-IoTtechnology as communication network，this scheme can avoid the problem of accidental failure caused by recognition accuracy and system stability， and has important practical significance for improving the efficient， reliable and safety management of urban parking lot.Key Words：Intelligent parking lot;NB-IoT;Bluetooth technology;Unattended management伴随着人类代步工具的发展，私家车数量越来越多，人们对停车场的需求量不断提高，停车场的高效利用与智能化管理对城市发展、民生保障有着重要意义。

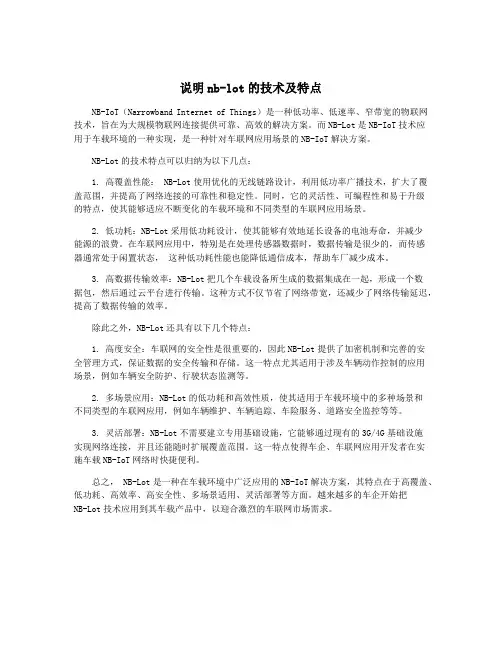

说明nb-lot的技术及特点
说明nb-lot的技术及特点NB-IoT（Narrowband Internet of Things）是一种低功率、低速率、窄带宽的物联网技术，旨在为大规模物联网连接提供可靠、高效的解决方案。
而NB-Lot是NB-IoT技术应用于车载环境的一种实现，是一种针对车联网应用场景的NB-IoT解决方案。
NB-Lot的技术特点可以归纳为以下几点：1. 高覆盖性能： NB-Lot使用优化的无线链路设计，利用低功率广播技术，扩大了覆盖范围，并提高了网络连接的可靠性和稳定性。
同时，它的灵活性、可编程性和易于升级的特点，使其能够适应不断变化的车载环境和不同类型的车联网应用场景。
2. 低功耗：NB-Lot采用低功耗设计，使其能够有效地延长设备的电池寿命，并减少能源的浪费。
在车联网应用中，特别是在处理传感器数据时，数据传输是很少的，而传感器通常处于闲置状态，这种低功耗性能也能降低通信成本，帮助车厂减少成本。
3. 高数据传输效率：NB-Lot把几个车载设备所生成的数据集成在一起，形成一个数据包，然后通过云平台进行传输。
这种方式不仅节省了网络带宽，还减少了网络传输延迟，提高了数据传输的效率。
除此之外，NB-Lot还具有以下几个特点：1. 高度安全：车联网的安全性是很重要的，因此NB-Lot提供了加密机制和完善的安全管理方式，保证数据的安全传输和存储。
这一特点尤其适用于涉及车辆动作控制的应用场景，例如车辆安全防护、行驶状态监测等。
2. 多场景应用：NB-Lot的低功耗和高效性质，使其适用于车载环境中的多种场景和不同类型的车联网应用，例如车辆维护、车辆追踪、车险服务、道路安全监控等等。
3. 灵活部署：NB-Lot不需要建立专用基础设施，它能够通过现有的3G/4G基础设施实现网络连接，并且还能随时扩展覆盖范围。
这一特点使得车企、车联网应用开发者在实施车载NB-IoT网络时快捷便利。
总之， NB-Lot是一种在车载环境中广泛应用的NB-IoT解决方案，其特点在于高覆盖、低功耗、高效率、高安全性、多场景适用、灵活部署等方面。
NB-IoT 技术介绍及应用
汇报人：日期:•NB-IoT 技术概述•NB-IoT 技术原理与架构•NB-IoT 技术的应用场景•NB-IoT 技术的发展趋势与挑战目•NB-IoT 技术对物联网产业的影响•NB-IoT 技术未来展望录NB-IoT 技术概述定义：NB-IoT（Narrowband Internet of Things）是一种基于蜂窝网络的窄带物联网技术，旨在为大量低功耗设备和传感器提供可靠的无线连接。
特点低功耗：NB-IoT设备具有超长的待机时间和低功耗特性，可有效延长设备使用寿命。
广覆盖：NB-IoT信号覆盖范围广，能够在地下车库、地下室等信号难以到达的地方实现稳定连接。
大连接数：NB-IoT支持大量设备同时连接，可实现大规模设备部署和数据采集。
低成本：NB-IoT设备的硬件成本较低，有利于降低物联网应用的成本。
定义与特点LoRa是一种基于扩频技术的远距离无线通信技术，与NB-IoT相比，LoRa技术具有更远的传输距离和更低的功耗，但NB-IoT具有更高的数据传输速率和更好的移动性。
与LoRa技术的对比Wi-Fi是一种短距离无线通信技术，适用于高速数据传输和互联网接入。
与Wi-Fi相比，NB-IoT具有更低的功耗、更广的覆盖范围和更强的抗干扰能力，但Wi-Fi具有更高的数据传输速率和更好的移动性。
与Wi-Fi技术的对比NB-IoT 与其他技术的对比NB-IoT技术起源于2014年，由华为和Vodafone共同提出，旨在解决物联网设备的连接问题。
起源2016年，3GPP正式将NB-IoT技术纳入5G标准体系，并逐步完善了相关标准和规范。
标准制定目前，全球多个国家和地区已经部署了NB-IoT网络，涵盖了智慧城市、工业物联网、智能家居等多个领域。
发展现状NB-IoT 的发展历程NB-IoT 技术原理与架构NB-IoT 技术基于现有的蜂窝网络进行部署，可以充分利用现有网络基础设施，降低部署成本。
基于蜂窝网络窄带传输覆盖增强NB-IoT 技术使用窄带传输技术，能够在有限的带宽内传输更多的数据，同时降低了传输功耗。
NB-IoT地磁车位检测器技术方案
一、需求背景现代城市，伴随汽车保有量越来越高，城市停车位资源未进行高效管理，使得许多城市不仅停车难，而且很多车辆到达目的后无法停车占据车行路面而导致交通拥堵和尾气排放过高，因此智慧停车、开放停车、共享停车逐渐上升为现代城市严峻课题。
经过调研和摸排不难发现，其实停车难的主要问题主要归结于以下三点：1、车位信息没有全社会共享，无论路边停车场还是地下停车场，都处于分散式管理阶段，城市各角落车位信息难以获得；2、低成本的车位检测系统缺乏，不是工程实施复杂需要综合布线，就是车位传感器系统造价过高，或者取电困难；3、组网标准难以统一，目前车位检测器组网系统里，有RS485总线、LORA、ZIGBEE、GPRS和光纤以太网等多种组网模式，分立分散，难以多数据源融合。
二、总体设计目标根据以上需求和问题，本方案提供一种完整的解决办法，主要设计思路和内容是：首先以大容量干电池技术解决车位检测器电源问题，不用再考虑取电困难，因为车位检测器大部分时间是空闲状态，无车时如此，有车存在时也不用实时检测，所以设备大部分时间处于休眠模式，耗电量少，可持续工作5年，5年换一次电池成本相对低廉；其次用窄带物联网（NB-IOT）解决组网问题，不仅通信标准统一，而且因为数据走公网到统一服务器，所以容易大数据融合，便于提供后续服务和设备管理；第三，利用地磁传感器解决车位检测器问题，目前三轴地磁传感器芯片成本低廉，容易大批量推广。
综上所述，本套技术方案的总体设计目标如下：1、基于大容量干电池技术的无线地磁车位检测器应用，解决取电和成本问题，目标控制在600元/只以下，电池5年一换；2、基于NB-IOT窄带物联网技术的组网通信技术，解决通信标准化问题，由NB-IOT模块采集车位信息，然后传到公网独立IP服务器；3、在NB无线地磁车位检测系统的基础上，进行大数据融合，提供共享停车APP服务，解决现代城市停车难问题，便于绿色出行和城市管理。
三、方案构成根据总体设计目标确定的无线地磁系统图如下：四、产品技术参数表格4-3心跳信号[1]对于车辆检测精度，包换了有车/无车的状态检测，其中有车：车辆的任一部位在检测器上方的时候，可定义为有车；无车：车辆停在泊位外，没有进入到泊位内，定义为无车；中间状态：车辆部分进入车位但是没有任何部位位于检测器时，定义为中间状态，中间状态更倾向于能够被判决为有车；[2]移库动作是指车辆部分驶入车位，同时保持没有整车整体移出车位的情况下的挪动。
NB-IOT
NB-IOT什么是NB-IOT？NB-IOT（Narrowband Internet of Things）即窄带物联网，是一种为物联网（IoT）设备提供低功耗、广覆盖、较低成本的无线通信技术。
NB-IOT主要应用于低功耗、低数据速率和广覆盖范围的物联网场景，例如智能电表、环境监测以及智能停车等。
NB-IOT的特点1. 低功耗和长电池寿命NB-IOT采用了很低的功耗策略，使得设备使用低功耗模式时能够持续运行多年。
这种低功耗模式在设备不需要频繁发送和接收数据时非常适用，例如智能电表仅在每个月读取一次电表数据。
2. 广覆盖范围NB-IOT利用现有的LTE网络基础设施，可以实现广覆盖的无线通信。
相比于传统的无线通信技术，NB-IOT的覆盖范围更大，可以穿透混凝土墙和地下室等障碍物。
3. 较低成本相对于其他物联网通信技术，例如4G、5G等，NB-IOT的模块成本相对较低，这使得NB-IOT成为物联网项目的首选通信技术之一。
4. 支持海量设备连接NB-IOT支持大规模的设备连接，可以同时连接数千个设备，这使得NB-IOT非常适用于物联网场景中大规模设备的管理和监控。
NB-IOT的应用场景1. 智能电表NB-IOT可以应用于智能电表，实现远程抄表和电表的实时监控。
利用NB-IOT的低功耗特性，电表可以长时间运行，无需频繁更换电池。
2. 环境监测利用NB-IOT技术，可以实现对环境中温度、湿度、污染物等参数的实时监测。
这些数据可以被用于环境保护、气象预测等领域。
3. 智能停车通过在停车场中安装NB-IOT设备，可以实现对停车位的实时监测和管理。
这可以帮助找到可用的停车位，减少车主寻找停车位的时间和交通拥堵问题。
4. 物流跟踪利用NB-IOT技术，可以实现对物流运输中货物的实时跟踪。
物流公司可以通过监测和管理物流车辆和货物，提高货物运输效率和安全性。
总结NB-IOT作为一种低功耗、广覆盖、较低成本的无线通信技术，已经在许多物联网应用中取得了广泛应用。
城市智慧停车场解决方案
城市智慧停车场解决方案传统无线智能停车管理在车位地面上安装车位检测器，车位检测器通过Zigbee、LoRa等短距传播技术将信息上报给汇聚网关，汇聚网关再通过2G/3G/4G网络上报数据，然后通过停车管理平台进行智能管理。
这种方式缺点是无线通信采用非授权频段，私建无线局域网，存在信号干扰问题，网络稳定性安全性较差，可能导致收费信息不准。
NB-IoT是一种革新性的基于蜂窝网络的窄带物联网技术，聚焦于低功耗广覆盖（LPWAN）物联网市场，可在全球范围内广泛应用的3GPP通信标准技术，也是4.5G关键技术之一。
相比目前广泛商用的2G/3G/4G及其他无线技术，其具有覆盖广、连接多、成本低、功耗少等特点。
为了解决以上技术问题，一种基于NB-IoT的城市停车智能化管理系统解决方案。
用于为公共停车场提供高效的查询、统计、付费等服务，实现整合区域停车资源，降低设备成本、部署成本和维护成本，通过智能停车场管理系统及统一的移动端应用，提供统一的智能停车服务。
这是一种基于NB-IoT的智能停车场管理系统，包括NB-IoT车位检测器终端、车牌号视频识别器、数据传输网络、物联网云平台、停车场管理系统和移动端应用。
数据传输网络使用运营商NB-IoT网络，具有基站深度覆盖、支持海量连接、超低功耗、稳定可靠、成本低的特点。
方案目录一. 系统概述二. 系统平台搭建总体架构三. 技术模式1) 现金付费模式2) 电子标签自动计费3) 停车APP/微信车主自助缴费4) 多种模式共存互补5) 封闭式停车场停车收费管理模式四. 管理中心功能介绍1、管理员权限配置2、资费标准设定3、人员管理4、设备登记5、实时车位查询6、告警信息查询7、业务数据查询8、数据统计报表五. 停车设备简介1、基站2、车辆检测器3、手持机4、引寻屏5、标签6、封闭停车场设备1）与用摄像机2）自动道闸六. 应用案例1、部分应用案例2、设备应用案例展示一、系统概述城市停车智能化管理方案充分利用传感技术、无线通信网络、光伏发电、组网技术等先进技术，实现对市区公共停车位的泊位管理、停车引导、智能停车计费收费、后台综合服务管理等，从而优化管理资源，提高管理效率，服务广大市民。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NB-IoT：最佳开放式路边智能停车解决方案
随着我国经济不断增长，人民生活水平不断提高,城市汽车拥有量急剧上升，城市开放式的路边停车管理难度也越来越大。
如果高效合理管理好路边停车，就能够有效缓解停车难问题。
目前路边停车管理有如下几种：
第一代人工管理
人工管理方式（图片来源：百度图片）
完全依赖人去做开放式路边停车管理。
面临如下问题：
1、收费管理混乱：乱收费、计费不准，收费纠纷多，收费员舞弊操作多，假冒收费员乱收费；
2、运营管理效率低：收费员管理区域有限，收费难以监管，逃欠费无法追缴；
3、运营管理人力成本高；
4、收费员工作时间长，工资待遇低，吸引力不足，人员流动快。
第二代咪表泊车管理
咪表管理（图片来源：百度图片）
采取“咪表”计时刷卡收费的方式，依赖车主自己在咪表上完成计时及缴费。
这在相比第一代人工管理，减少了收费管理混乱的问题以及降低了人力成本，但是由于完全依赖于车主自主性，因此面临着车主逃费，收费难以监管；设备后期维护及运营成本较高以及寻找空闲路边停车位等问题。
第三代传统无线智能停车管理
传统无线智能停车管理（图片来源：百度图片）
车位地面上安装车辆检测器，采用两跳技术将车辆占用信息上报给运营商
无线网络（车辆检测器通过Zigbee 等短距传播技术将信息上报给汇聚网关，汇
聚网关再通过2G/3G 网络上报），然后通过停车管理平台进行智能管理。
车主
可通过手机APP，方便查询周边路边空闲车位，自助完成查询与缴费；业主方
可通过停车管理平台实时进行车位系统实时管理，如果需要，还可对接政府交
通管理，便于城市停车违章管理。
相比之前二代，智能化程度极大提升。
但是缺点是无线通信采用非授权频段，私建无线局域网，存在信号干扰问题，网络稳定性安全性较差，可能导致
收费信息不准；汇聚网关覆盖范围有限，通常一个汇聚网关只能管理10~15 个
车位，效率低下，设备成本及部署成本较高；不同智能停车设备厂家采用私有
的无线短距传播技术，无法兼容。
第四代NB-IoT 智能停车管理
智能停车场（图片来源：百度图片）
采用NB-IoT（窄带物联网）技术的车辆检测器直接将信息上报给运营商无
线网络，不再需要汇聚网关。
NB-IoT 是一种革新性的基于蜂窝网络的窄带物联
网技术，聚焦于低功耗广覆盖（LPWA）物联网（IoT）市场，可在全球范围内
广泛应用的3GPP 通信标准技术，也是4.5G 关键技术之一。
相比目前广泛商用
的2G/3G/4G 及其他无线技术，其具有覆盖广（20db 增益）、连接多（10 万链接）、成本低（模组5 美金以下）、功耗少（电池10 年）等特点。
这些优势让
它非常适用于智能停车，智能抄表、智能监控、物流跟踪、智慧农业等物联网应
用领域。
相比第三代路边停车管理，NB-IoT 提供运营商级别网络保障，可靠性安全
性极大提高；减少了汇聚网关部署，整体成本（设备成本、部署成本、维护成本）下降30%左右；车辆检测器即插即用，安装施工简单，无需网络技术人员支持，后续智能车位扩容简单，不用考虑网络兼容性问题，再通过统一的手机APP 及
停车管理数据平台，可以为城市居民提供统一的智能停车服务。
以城市2 万个路边停车位为例，整个城市采用NB-IoT 智能停车管理，采用NB-IoT 智能停车管理系统相比第三代路边停车管理，可以减少660 个汇聚网关，节省汇聚网关设备及部署费用约500 万，并且每年节省50 万维护费用。
通过手机APP 可以为车主提供路边停车位查询、停车位导航，能够有效帮助车主快速找到空闲车位，节省车主时间及无效油耗，同时提高路边停车位周转率，缓解道路拥堵和降低尾气排放，既有经济价值还有社会价值。
此外，手机APP 还提供路边车位预定功能，通过适当的预定费，可以增加路车车位业主方收入，以 1 个车位每天收入10 元预定费为例，2 万个车位一年就可以多收入7300 万元。
车主还可以通过手机APP 完成停车费用支付与查询，便捷迅速，减少收费纠纷。
同时为业主方提供通过停车管理系统以及业主管理APP，停车位管理员可以实时查询车位情况与支付情况，有效的扩大了停车管理员的管理范围，从而节省人员人力成本，2 万个车位原本需要400 个停车收费员，预计路边车位管理人力可降低80%，可每年节省960 万人力成本；同时还可以解决计费不准，乱收费，收费难以监管以及假冒收费员收费等收费乱象问题，预计可以挽回原来流失收入7300 万元（1 个车位每天流失10 元）。
同时，通过停车管理系统，管理业主方可以分析停车位收费与占用情况，为科学管理监控以及分时段收费提供数据支撑。
此外，将NB-IoT 开放式路边停车管理系统与政府的交通管理系统对接，可以在道路设置车位引导显示，有效缓解交通拥堵；对于没有支付的车位情况及时通知交通警察进行违章处理，有效解决乱停车及逃费现象。
因此，NB-IoT 智能停车管理是最佳开放式路边智能停车解决方案，能够科学高效解决城市路边停车管理问题。
NB-IoT 技术提供基于运营商的网络，可靠性安全性极大提高；提供无处不在的覆盖，手机信号好的地方能安装车辆检测器，手机信号不好的地方也能安装；车辆检测器即插即用，后续智能车位扩容简单方便；相比现有2/3/4G 及其他无线技术功耗小，芯片成本低。
NB-IoT 技术的这些优势将会极大的促进开放式路边停车智能化进程。
可以预见，随着我国城市道路停车管理难度越来越大，高效化智能
化要求越来越高，NB-IoT 智能停车管理系统将是开放式路边智能停车解决方案的最佳选择。
