电工电子技术试卷B
《电工学-电子技术B》习题解答
《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。
题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
新能源汽车电工电子技术试卷
第 1 页 共 2 页考试时间：90分钟 考试方式： 闭卷 适用专业： 新能源汽车技术 适用年级： 2023级一、选择题 （每小题3分， 共15分）1.通电螺线管产生的磁场类似于（ ）。
A.条形磁铁B.地磁场C.环形磁场D.不产生磁场 2.直流电动机中产生磁场的方式有（ ）和电磁铁磁场两种。
A.永久磁铁磁场B.他励磁场C.串励磁场D.复励磁场 3.自由电子为少子的半导体被称为（ ）。
A.N 型半导体B. 本征半导体C.P 型半导体D. PN 结 4.我国规定安全电流为（ ）mA 。
A.30B.40C.50D.60 5.把几个电阻首尾依次连接起来，组成中间无分支的电路叫（ ）。
A.并联电路B.混联电路C.串联电路D.串并联电路二、填空题 （每小题3分， 共15分）1.三极管的三个区分别是发射区、集电区、 。
2.使用 电路可以将直流电转化为交流电。
3.判断电流产生的磁场方向时，应使用 定则。
4.电磁继电器一般由铁芯、线圈、衔铁、触点和 组成。
5.当穿过线圈的磁通发生变化时，感应电动势的方向总是企图使它的感应电流所产生的磁通原磁通的变化。
三、判断题（每小题2分， 共10分）1.变压器的工作原理是自感现象（ ）。
2.交流电的简称是AC 、直流电的简称是DC （ ）。
3.万用表测量电阻时，红表笔为负极，黑表笔为正极（ ）。
4.电容器在电路中的作用是“通交流，隔直流”（ ）。
5.PN 结正偏时，回路中的扩散电流小于漂移电流（ ）。
四、简答题（每小题10分，共60分）1.简述一个完整电路由哪些部分组成。
2.分析当整流器的一个二级管被击穿，发电机会出现什么故障？题号 一 二 三 四 五 总分 审卷人得分学号 姓名 专业 班级 考试地点 座号2024-2025学年第1学期《新能源汽车电工电子技术》课程期末试卷(A)※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※第 2 页 共 2 页3.分析磁感应式传感器的优缺点。
电工电子技术(题库)
2439电工电子技术-0002试卷总分：100 答题时间：60分钟客观题单项选择题（共8题，共40分）1. 题图所示电路为三个二端网络，其中可以相互等效变换。
（a）（b）（c）A （a）和（b）B （b）和（c）C （a）和（c）参考答案：C；考生答案：B；试题分数：5；考生得分：02. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是。
A 灯泡A变亮B 灯泡B变亮C 纯电感电路参考答案：B；考生答案：A；试题分数：5；考生得分：03. 变压器初级绕组的等效阻抗等于变压比的乘以负载阻抗值。
A 一次方B 二次方C 三次方参考答案：B；考生答案：B；试题分数：5；考生得分：54. 利用生产机械某些运动部件的碰撞来发出控制指令的控制电器是。
A 接触器B 继电器C 行程开关参考答案：C；考生答案：A；试题分数：5；考生得分：05. 单相桥式整流电路输出的脉动电压平均值U O(AV)与输入交流电压的有效值U2之比近似为。
A 0.9B 1C 1.2参考答案：A；考生答案：B；试题分数：5；考生得分：06. 连接三端集成稳压器基本应用电路时，输入、输出和公共端与地之间一般接。
A 电阻B 电感C 电容参考答案：C；考生答案：C；试题分数：5；考生得分：57. 比较下列数值，最小数是。
A （157）16B （316）8C （10110011）2参考答案：C；考生答案：C；试题分数：5；考生得分：58. 下列数字电路中，不属于时序逻辑电路。
A 译码器B 寄存器C 555定时器参考答案：A；考生答案：A；试题分数：5；考生得分：5判断题（共6题，共30分）1.电路中电流的实际方向是电位降低的方向，但不能据此来判别电流源或电压源上电流或电压的关联性。
T √F ×参考答案：F；考生答案：T；试题分数：5；考生得分：02.由于正弦量与相量存在对应关系，所以相量等于正弦量。
T √F ×参考答案：F；考生答案：F；试题分数：5；考生得分：53.自耦变压器具有结构简单、体积小、节约材料、效率高等优点，能够作为安全变压器使用。
电工学与电子技术B复习题与参考答案_(1)
一、选择题6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A．串联反馈；B并联反馈；C．正反馈；Ｄ．负反馈。
7、由一个三极管组成的基本门电路是（B）A．与门；B．非门；C．或门；Ｄ．异或门。
8、在脉冲门电路中，应选择（B）的三极管。
A．放大能力强；B．开关速度快；C．价格便宜；Ｄ．集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A．与门；B．非门；C．或门；Ｄ．与非门。
24、对半导体而言，其正确的说法是（C）A．P型半导体多数载流子为空穴，所以它带正电；B．N型半导体多数载流子为自由电子，所以它带负电；C．P型半导体和N型半导体本身都不带电；D．在Ｎ型半导体中，空穴是多子，自由电子是少子25、在放大电路中，若测得某晶体管3个极的电位分别为9V、4V、3.7V，则这3个极分别为（A）A．C、B、E；B．C、E、B；C．E、C、B。
26、在放大电路中，若测得某晶体管3个极的电位分别为-6V、-2.3V、-2V，则这-2.3V的那个极为（B）A．集电极；B．基极；C．发射极。
27、在放大电路中，若测得某晶体管3个极的电位分别为6V、1.2V、1V，则该管为（C）A．NPN型硅管；B．PNP型锗管；C．NPN型锗管；D．PNP型硅管。
28、对某电路中的一个NPN型硅管测试，测得U BE>0,U BC>0,U CE>0,则此管工作在（B）A．放大区；B．饱和区；C．截止区。
29、对某电路中的一个NPN型硅管测试，测得U BE<0,U BC<0,U CE>0,则此管工作在（C）A．放大区；B．饱和区；C．截止区。
30、对某电路中的一个NPN型硅管测试，测得U BE>0,U BC<0,U CE>0,则此管工作在（A）A．放大区；B．饱和区；C．截止区。
31、晶体三极管的控制方式为（B）A．输入电流控制输出电压；B．输入电流控制输出电流；C．输入电压控制输出电压。
电工电子技术B复习题
电工电子技术B 复习题一、填空题1. PN 结在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。
2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2=-6V ，U 3=-6.2V ，则电极（U3）为基极，（U1）为集电极，（U2） 为发射极，为（PNP ）型管。
3. 三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。
4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（I B ）为基极，（I A ）为集电极，（I C ）为发射极； =β（50）。
5. 负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（展宽）通频带，（减小）非线性失真，（改变）放大器的输入、输出电阻。
6. 集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。
7. (10001001)2=( 89)16= (137)10=(211 )8。
8. 对十个信号进行编码，则转换成的二进制代码至少应有 （4） 位。
9. 1个触发器可以记忆 （1）位二进制信息， 1个触发器的稳定状态有(0) 和 (1)状态。
10. 555定时器构成的单稳态触发器有（1）个稳态、构成的多谐振荡器有（0）个稳态。
11. 二极管在（正向 ）时导通，（反向）时截止，这种特性称为（单向导电性 ）。
12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（U1 ）为基极，（U3）为集电极，（U2）为发射极，为（ NPN ）型管。
13. 三极管工作在饱和状态时，发射结为（ 正向）偏置，集电结为（正向 ）偏置。
14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ I A ）为基极，（I C ）为集电极，（ I B ）为发射极； =β（50）。

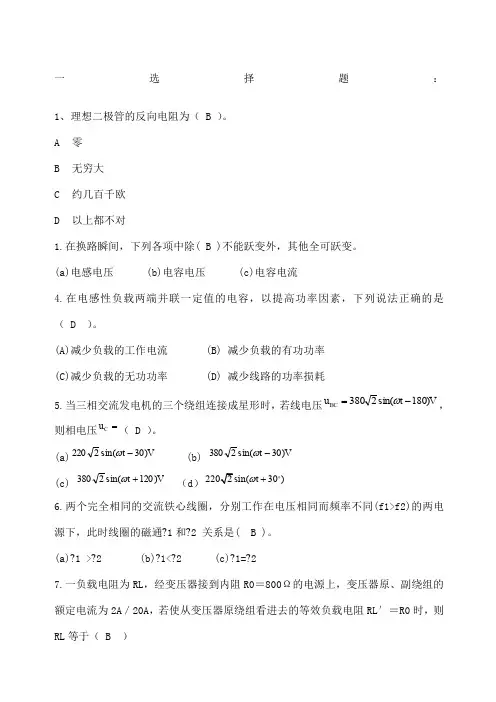

电工电子技术试题有答案
一选择题：1、理想二极管的反向电阻为（ B ）。
A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。
(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。
(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。
(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通?1和?2 关系是( B )。
(a)?1 >?2 (b)?1<?2 (c)?1=?27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。
1、3ΩA、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。
A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。
A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。
电工电子技术试题
电工电子技术考试试题（电工电子技术一至四章）一、选择题（本大题共50小题，每小题2分，共100分）1、下列不属于电路状态的是（）A、闭路B、短路C、回路D、开路2、电路中的用电设备在超过额定电流时运行的状态叫（）A、满载B、空载C、过载D、轻载3、当电路参考点改变后，能够改变的物理量是（）A、电流B、电压C、电位D、电阻4、下列说法错误的是（）A．电流方向是正电荷定向移动方向B．电路中参考点的电位规定为0VC．电源的输出电压即为它的电动势D．电阻对电流有阻碍作用5、一根粗细均匀的导线，当其两端的电压是8V时，通过的电流是1A，若将该导线均匀地拉长为原来的2倍，要保持电流为1A，则导体两端的电压是（）A、8VB、16VC、32VD、2V6、电源的电动势为1.5V，内阻为0.5Ω，若外接负载电阻为37Ω，电路电流和电源端电压为（）A．40mA，1.48V B．40mA，0.02V C．4mA，1.5V D．4mA，0V7、某四色环电阻，两端加3V电压时通过的电流为0.01A，则其前三条色环的颜色顺序为（）A．橙黑黑B．棕黑黑C．橙黑棕D．棕黑棕8、两段材料相同的导体A、B，横截面积之比3∶2，长度之比4∶1，将导体分别接到12V 的电源上，则通过导体A、B的电流之比为（）A.4∶3B.8∶3C.3∶8D.3∶49、三只均为“110V、40W”的白炽灯A、B、C作如图1-1所示连接，电压U=220V，闭合开关S，电路将（）A、A、B 灯亮度不变B、A灯变暗、B灯变亮C、A灯被烧毁D、A灯变亮、B灯变暗图1-1 图1-210、如图1-2所示，高内阻电压表的读数分别为8V、12V，R2=R4则Uab = ( )A、4VB、20VC、16VD、12V11、如图1-3所示，a、b两端的等效电阻为（）A、3.5ΩB、5ΩC、7ΩD、10Ω图1-3 图1-4 图1-512、如图1-4所示电路中，a点的电位Va是（）A、2VB、1VC、-1VD、-2V13、如图1-5所示电路，节点和回路数分别是（）A 、3，3B 、3，5C 、4，5D 、4，714、某一复杂电路有a 条支路，b 个网孔，利用支路电流法解题，须列（ ）个独立节点电流方程A.aB.b-1C.bD.a-b15、给一电容充电，电压从2V 充到4V ，则（ ）A 、电容量增加一倍B 、电容量减小一半C 、电荷量增加一倍D 、电荷量减小一半16、一只电容器容量标示为“104”，它的电容量为（ ）A.10×104uFB.10×104pFC.104pFD.104uF17、用万用表的R ×1K 挡检测容量为1000uF 的电容器，若指针偏转后回不到起始位置，停在刻度盘的中间位置，说明（ ）A 、电容器漏电B 、电容器内部短路C 、电容器质量良好D 、电容器断路18、左手定则可以判断通电导体在磁场中（ ）A 、受力大小B 、受力方向C 、运动方向D 、运动速度19、下列物理量与单位对应错误的是（ ）A ．磁导率H/mB ．磁通量 WbC ．磁感应强度TD ．磁场强度 H20、当穿过线圈的磁通发生变化时，线圈两端感应电动势的大小与之成正比的是（ ）A 、磁通B 、磁通变化率C 、磁感应强度D 、磁通变化量21、判断感应电流产生的磁场方向应采用（ ）A.左手定则B.安培定则C.右手定则D.欧姆定律22、感应电流的磁场总是（ ）A 、和原磁场的方向相反B 、和原磁场的方向相同C 、阻碍原磁场的变化D 、由线圈的绕行方向决定23、关于描述正弦量u=380Sin(100πt - 2π)V 说法正确的是（ ） A 、交流电的周期为0.2s B 、交流电的有效值为220VC 、交流电的初相位为2π D 、1s 内交流电压有100次到达最大值 24、正弦量的三要素是（ ）A 、频率、最大值、初相位B 、频率、平均值、相位C 、周期、有效值、平均值D 、周期、频率、时间常数25、已知i 1=102sin （314t+6π）A ，i 2=202sin （100t+6π）A ，则两电流具有相同的（）A.有效值B.角频率C.初相位D.周期26、下面关于纯电容电路说法正确的是（ ）A 、电流滞后电压900B 、在一个周期内消耗的有功功率为零C 、容抗与频率成正比D 、最大值、有效值、瞬时值均符合欧姆定律27、交流电路的无功功率，表示储能元件与电源之间能量交换的（ ）A 、有效值B 、最大值C 、平均值D 、瞬时值28、具有“通直流、阻交流，通低频、阻高频”特性的元器件是（ ）A ．电阻器B ．电感器C ．电容器D ．二极管29、在纯电容电路中，关于电压与电流的相位关系，说法正确的是（ ）A.电压与电流同相B.电流滞后电压900C.电流超前电压900D.电压与电流反相30、在日光灯电路两端并联适当的电容，则电路中（ ）A 、总电流增大B 、总电流减小C 、总电流不变D 、功率因数减小31、下列单相正弦交流电路中电流与电压同相的是（ ）A ．纯电阻电路B ．纯电容电路C ．纯电感电路D ．电阻串电感电路32、某电路两端的电压为u=2002sin（ωt-300）V，通过的电流为i=52sin（ωt+300）A，则该电路有功功率为（）A．500Var B．866W C．500W D．866Var33、电路的电压u=2202sin（314t+300）V，电流i=52sin（314t+600）A，该电路为（）A．感性电路B．容性电路C．谐振电路D．阻性电路34、在线电压是380V的三相四线制供电线路中，任意相线与中性线的电压为（）A．线电压，有效值为380V B．相电压，有效值为220VC．线电压，最大值为380V D．相电压，有效值为380V35、关于三相对称电动势说法正确的是（）A.相量和为1200B.角频率为50HzC.相位互差600D.最大值均相等36、某小区照明电路为三相四线制，有一天晚间突然发现有的电灯变暗，有的电灯变亮，出现这种现象的原因是（）A、电源电压突然降低B、有一相线短路C、不对称负载的中性线断开D、有一相线断路37、三相负载的额定电压为220V，380V电源供电，工作时负载电路的连接应为（）A．星形联接B．三角形联接C．串联后接相电压D．串联后接线电压38、三相对称负载在线电压是380V的三相电源上作三角形联接，则（）A．每相负载两端电压为220V B．相电流为线电流的3倍C．每相有功功率相同D．总的有功功率为单相有功功率的3倍39、三相对称负载作星形联结，电源线电压380V，负载阻抗22Ω，则相电压和相电流分别为（）A.220V，17.3AB.220V，10AC.380V，17.3AD.380V，10A40、60W白炽灯和60W节能灯相比较，下列说法不正确的是（）A、功率相同B、消耗的电能相同C、节能灯比白炽灯亮D、两者亮度相同41、如图1-6所示，在白炽灯接线示意图中，正确的接线是（）图1-642、DZ5-20型低压断路器中，能提供过载保护的元件是（）A、热脱扣器B、电磁脱扣器C、欠压脱扣器D、失压脱扣器43、关于低压电器，下列说法正确的是（）A、熔断器使用时，熔体的额定电流可大于熔管的额定电流B、交流接触器在失电后衔铁是靠自身重力复位的C、热继电器即可作过载保护又可作短路保护D、热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器44、复合按钮是一种常用的主令电器，按下按钮时动作特点是（）A．动断触点先断，动合触点再合B．动合触点先合，动断触点再断C．动断触点、动合触点一齐动作D．动作具有随机性45、某三相电动机的额定电流为12A，现用按钮、接触器控制，其主电路的熔断器应选（）A．RL1-60/15 B．RL1-60/30 C．RL1-60/40 D．RL1-60/6046、热继电器的辅助触点应（ ）A ．串联在控制电路中B ．并联在主电路C ．并联在控制电路中D ．串联在主电路中47、通常当变压器的输入电压增大时，其主磁通将（ ）A ．增大B ．不变C ．减小D ．先增大后减小48、能使变压器输入功率减小的方法是（ ）A.只减小负载电阻B.只减小原边匝数C.只增大负载电阻D.只增加副边匝数49、关于变压器，说法正确的是（ ）A.一次绕组接负载B.一次绕组的匝数过多会烧坏变压器C.K ＜1时为升压变压器D.一次绕组和二次绕组匝数不能相等50、有一单相变压器，二次绕组接8Ω的负载电阻，折算到一次绕组的等效电阻为800Ω。
电工电子技术考试试卷及答案详解
电工电子技术考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安交通运输学校考试试题
第 一 页 共 三 页
填空题 (每空2分，共计60分)
1.电路由 、负载和 3部分组成。电路的主要作用有两：
和 。
2.线性电阻R上的电压u与电流i的关系满足 定律，当两者取关
联参考方向时，其表达式为 。
3.一个电路中电源发出的电功率 负载
的电功率。
4.基尔霍夫电流定律用公式表达为 ，基
尔霍夫电压定居用公式表达为 。
5.电感元件用字母 表示，其电压和电流的伏安
关系式 ，电感储存的是 能，其储能公式为 他。
6.电路的三种工作状态分别是 、 、 。
7.应用叠加定理分析电路时，不作用的电压源应该 ，不作用的电流源应
该 。
8.一个10V，内阻2Ω的实际电压源，用实际电流源来等效，则等效电流源的
电流是 A，内阻是 Ω。
9.不能用叠加原理来计算线性电路中的 。
10.一个含独立电源的线性二端网络，可以用戴维南定理来等效，则其等效
电压源等于该二端网络的 ，则其等效内阻等于该端口内所
有独立源 时，该端口的输入电阻。
11.随时间按 规律变化的交变电压或电流，称为正弦交流电。
12.正弦交流电的三要素是 、 和初相位。W与f和T之间
的关系是 。
13.交流电的有效值是根据 来规定。
14.工程上常采用数学中的复数来表示同频率
的 ，并将他们称之为相量。
二、 判断题（正确的在括号内划“√”，错误的在括号内划“×”。本题共 10 小题，每小题 1，
共 10分）
1.电工技术分为直流电路和交流电路。 （ ）
2.电路是电流流通的路径。 ( )
3.电流i=0相当于短路，电压u=0相当于开路。 （ ）
4.如果电流的方向不随时间变化，称为交流电。 ( )
5.两点间的电压就是两点间的电位差。 （ ）
6.功率P不能＜0，只能＞0。 （ ）
7.叠加定理不仅适用于电流和电压的叠加，不能进行功率的叠加。 （ ）
8. 电阻的伏安关系是I=U*R 。 （ ）
9. 电感元件的电压与电流的大小成正比。 （ ）
10.电容元件的电流与电压的变化率成正比。 （ ）
三、名词解释题 （本题共 2小题，每小题 5 分，共 10分）
1.叠加原理
2.谐振
得 分 评分人
得分 评分人
得分 评分人
密
封
线
专
业
班
级
座
位
号
姓
名
西安交通运输学校考试试题
第 二 页 共 三 页
四、分析计算题（本题共 2 小题，每小题 10 分，共 20分）
1 .3个电阻串联后接到电源两端，已知R1=2R2,R2=2R3,R2两端的电压为10V,求电源两端的电压。(设
电源的内阻为零)
2. 我国民用照明电电压的频率、周期、有效值和幅值分别是多少？写出初相位为零的电压瞬时值
表达式。
西安交通运输学校考试试题
第 三 页 共 三 页
电工电子技术B卷答案
一、填空题 (每空2分，共计60分)
1、电源 导线 实现电能的传输、分配和转换 实现信号的传输、存储和处理
2、欧姆 U=RI
3、等于 吸收
4、电流代数和等于零 电压代数和等于零
5、L u=L
didt WL=1
2
Li
2
6、通路 短路 空载（开路）
7、短路 开路
8、5 2
9、功率
10、开路电压 零处理
11、正弦
12、最大值 角频率 ω=2πf=
2π
T
13、电流的热效应
二、 判断题（正确的在括号内划“√”，错误的在括号内划“×”。本题共 10 小题，每小
题 1，共 10分）
1.√ 2.√ 3.ⅹ 4.ⅹ 5.√ 6.ⅹ 7.√ 8.ⅹ 9.ⅹ 10.√
三、名词解释题 （本题共 2小题，每小题 5 分，共 10分）
1.答：指在线性电路中，如果有多个电源同时作用，任意支路的电流电压，等于各个电
源分别单独作用时，在该支路中产生的响应代数和。
2.答：指在含有电容和电感的电路中，当调节电路的参数或电源的频率，使电路的总电
压和总电流相位相同时，整个电路呈电阻性，这时电路就发生了谐振。
四、分析计算题（本题共 2 小题，每小题 10 分，共 20分）
1.U
1=20V,U2=10V,U3
=5V,U=20+10+5=35V
2.50Hz，0.02S,220V,311V;u=311sin(wt)V
密
封
线
