成像技术与临床应用
医学影像成像技术与临床应用
2013-8-5
11Imaging technology
计算机X线成像（ CR ）
定义：以IP板代替X线胶片作为介质，经过 拍摄、读取、显示等过程，获得数字化图像。 优点：数字图像，黑白可调，存储方便。 应用：广泛应用于全身各部位X线摄影，基 本上可以取代普通X线摄影。
2013-8-5
12Imaging technology
2013-8-5
38Imaging technology
二、CT图像的特点
2013-8-5
39Imaging technology
（一）灰阶图像
高密度－－白色 等密度－－灰色 低密度－－黑色
2013-8-5
40Imaging technology
（二）断面图像
由一定数目不同灰度的象素按矩阵排列构成。 象素越小，数目越多，图像越细致。 图像的不同灰度，反映组织对X线的吸收程 度。如密度高的组织为白影，密度低的组织 为黑影。 软组织结构对比良好。
螺旋CT的优势
无间隙扫描。 一次屏息完成扫描。 减少部分容积效应。 叠加影像可任意方式重建。
为3D重建提供高质量的数据。
201logy
电子束CT
电子束CT（EBCT）。 由一个大型扫描电子枪和一组1732个 固定探测器阵列和计算机系统组成。 特点：应用电子束技术； 扫描时间缩短（数毫秒）； 动态分辨率较高； 主要用于心血管系统。
2013-8-5
44Imaging technology
3000 60 Spleen脾 40 Bone 骨 Water 水 Kidneys肾
Blood血
Liver肝脏 Tumor瘤
Heart心脏
医学影像学中的常用成像技术与临床应用
医学影像学中的常用成像技术与临床应用在医学影像学领域中，成像技术的快速发展和不断创新为临床医生提供了更加准确和全面的影像信息，有助于疾病的早期诊断和治疗。
本文将介绍医学影像学中的一些常用成像技术，并探讨它们在临床中的应用。
一、X射线成像技术X射线成像技术是医学影像学中最早应用的成像技术之一。
通过向人体部位传输X射线，再利用影像设备接受和记录透射射线，从而生成影像。
X射线成像技术广泛应用于骨骼系统的诊断，如骨折、骨质疏松等疾病的检测。
此外，X射线还可用于肺部、胸腔及腹部等部位的影像检查。
二、计算机断层扫描（CT）成像技术计算机断层扫描（CT）成像技术是一种通过旋转式X射线扫描来生成横断面图像的影像技术。
相比于常规X射线成像，CT成像技术具有更高的分辨率和更多的灰度信息，能够提供更加精细的图像。
CT广泛应用于颅脑、胸腔、腹部等部位疾病的检查，尤其在检测肿瘤、卒中和急腹症等方面具有重要作用。
三、磁共振成像（MRI）技术磁共振成像（MRI）技术是一种利用强磁场和无线电波进行成像的技术。
它能够提供更加详细和清晰的软组织影像，对于骨骼及软组织疾病的诊断具有较高的准确性。
MRI广泛应用于脑、脊柱、关节和盆腔等部位的疾病检查，对于肿瘤、多发性硬化症等病变的早期诊断尤为重要。
四、超声成像技术超声成像技术是一种通过利用超声波反射原理来生成影像的成像技术。
它具有无创、无放射线的特点，广泛应用于妇产科、心血管、肝脏和肾脏等部位的检查。
超声成像技术在孕妇产前检查和婴儿筛查方面有着不可替代的作用。
五、核医学成像技术核医学成像技术是一种利用放射性同位素进行成像的技术。
它通过给患者体内注射放射性药物，再利用探测器接受放射性同位素的辐射，从而生成影像。
核医学成像技术广泛应用于心脏、肺部、骨骼和甲状腺等疾病的检查，对于肿瘤的早期诊断和疗效评估具有重要意义。
六、血管造影技术血管造影技术是一种通过在血管内注射造影剂，并利用成像设备观察造影剂在血管系统中的分布情况的技术。
医学影像技术与临床应用
医学影像技术与临床应用随着现代医学的不断发展，医学影像技术也得到了越来越广泛的应用。
医学影像技术主要包括放射学、超声学、磁共振影像、计算机断层扫描等多种技术手段，这些技术手段在临床应用中发挥着重要的作用。
本文将从医学影像技术的原理、临床应用及其发展趋势等方面进行探讨。
一、医学影像技术的原理医学影像技术是利用电子设备将人体内部的结构和功能可视化，可以用于诊断、治疗和监测疾病。
各种医学影像技术原理不同，但它们都基于物理原理和信号处理技术。
1. 放射学放射学是一种利用X射线和射线探测器产生影像的检查技术。
通过放射学，可以检查人体各种组织的密度、形状和大小等物理性质，从而判断是否存在异常。
放射学技术广泛应用于各种疾病诊断中，如胸透、CT、乳腺X线摄影等。
2. 超声学超声学是一种利用高频声波在人体内部传播时散射、反射和吸收的原理来成像的技术。
超声学可以生成高清晰度和高分辨率的图像，可以检查人体的各种器官和组织。
超声学技术的痛点是局限于入射角和组织质量，并不能提供更加细致的影像。
3. 磁共振影像磁共振影像是一种利用核磁共振现象产生影像的技术。
在磁共振影像中，人体被置于强磁场中，然后被用射频线圈产生的短暂辐照，来采集人体内部的信号。
这些信号被数字化并处理成图像，可以通过这些图像来判断人体内部的病变等情况。
磁共振影像技术优点显著，成像效果和信息量都较大，但它的缺点是成本较高，需要验证对心脏起搏器及其他医疗设备限制。
4. 计算机断层扫描计算机断层扫描是利用计算机对人体被X射线扫描后所获得的信号进行整合和重构，产生连续层析图像的技术。
计算机断层扫描技术可以检查出人体内部的各种疾病，如肿瘤、血管病变等。
其优点在于清晰度高，影像传输和处理速度快，适应性广泛。
二、医学影像技术的临床应用医学影像技术在现代医学诊断和治疗中已经成为不可或缺的重要手段。
下面将从临床应用的角度分别介绍各种医学影像技术的特点及应用情况。
1. 放射学放射学广泛用于心血管病、消化道病变、骨骼关节及运动系统损伤、脑部病变等疾病的诊断。
能谱CT成像技术原理及临床应用介绍
能谱CT成像技术原理及临床应用介绍随着医学影像技术的不断发展，能谱CT成像技术成为了近年来医学领域的一项重要突破。
能谱CT成像技术通过分析体内不同物质对不同能量的X射线的吸收情况，可以提供更为准确的图像信息，进一步提高了疾病的诊断与治疗水平。
本文将就能谱CT成像技术的原理及其在临床应用中的意义进行介绍。
一、能谱CT成像技术的原理能谱CT成像技术是建立在传统CT技术的基础上进行改进的。
传统CT技术的原理是利用X射线在人体组织中的吸收程度进行成像，然而该技术在某些特定情况下存在一定的局限性。
例如在肿瘤诊断中，传统CT技术往往难以准确鉴别出不同组织的乳酸代谢情况。
而能谱CT成像技术主要通过分析物质对不同能量的X射线的吸收情况，从而得到更为准确的组织成像。
能谱CT成像技术的核心是X光谱，而获得X光谱信息的关键是能量分辨器。
能量分辨器可以对通过物体后所衰减的X射线进行精确的光谱分析，进而得出不同能量的X射线在不同物质中的衰减情况。
这样一来，医生就能够根据不同物质的X射线吸收特性，准确判断出组织中存在的特定物质，从而辅助病情的诊断。
二、能谱CT成像技术在临床应用中的意义1. 提高疾病诊断的准确性能谱CT成像技术相较于传统CT技术，能够提供更多组织特征的信息，如不同物质的乳酸代谢情况、不同血红蛋白含量等。
通过分析不同能量X射线的吸收情况，医生可以更准确地判断病灶的定义及范围，从而提高疾病的诊断准确性。
2. 新的治疗方法的研发能谱CT成像技术为新的疾病治疗方法的研发提供了可靠的依据。
通过准确判断病灶的特征及范围，医生可以选择更合适的治疗方案，并根据治疗效果进行调整。
这为病人提供了更加个体化的治疗模式，有效提高了疗效。
3. 提高手术的精确性运用能谱CT成像技术，医生在手术前可以精确判断病灶范围，避免对正常组织造成过多伤害。
此外，医生还可以通过分析病灶的成分，确定手术的难度和风险，提前做好手术准备。
4. 提高放射治疗的效果能谱CT成像技术可以帮助放射治疗医生更准确地制定治疗计划，确定病灶的病理特征和边界，从而更好地控制剂量分布和治疗效果。

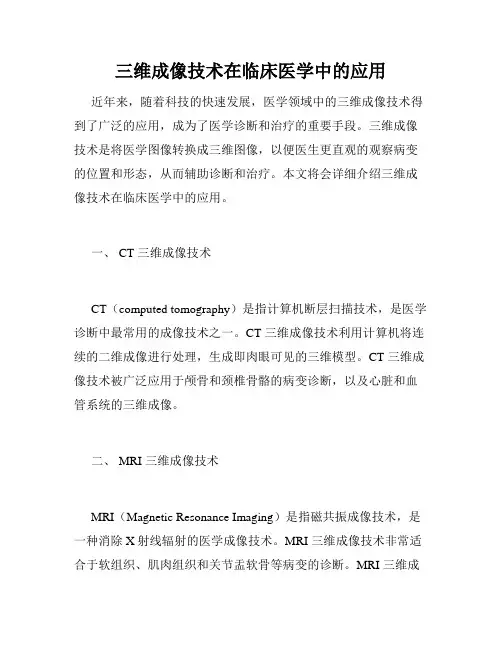

三维成像技术在临床医学中的应用
三维成像技术在临床医学中的应用近年来，随着科技的快速发展，医学领域中的三维成像技术得到了广泛的应用，成为了医学诊断和治疗的重要手段。
三维成像技术是将医学图像转换成三维图像，以便医生更直观的观察病变的位置和形态，从而辅助诊断和治疗。
本文将会详细介绍三维成像技术在临床医学中的应用。
一、 CT 三维成像技术CT（computed tomography）是指计算机断层扫描技术，是医学诊断中最常用的成像技术之一。
CT 三维成像技术利用计算机将连续的二维成像进行处理，生成即肉眼可见的三维模型。
CT 三维成像技术被广泛应用于颅骨和颈椎骨骼的病变诊断，以及心脏和血管系统的三维成像。
二、 MRI 三维成像技术MRI（Magnetic Resonance Imaging）是指磁共振成像技术，是一种消除X射线辐射的医学成像技术。
MRI 三维成像技术非常适合于软组织、肌肉组织和关节盂软骨等病变的诊断。
MRI 三维成像技术可以用于产前检查，对宝宝在母亲子宫内的发育和情况进行全面评估。
三、 PET 三维成像技术PET（Positron Emission Tomography）是指正电子发射断层成像技术，它是一种用于评估人体器官和生物活动的成像技术。
PET 三维成像技术主要用于癌症的检测和诊断。
PET 三维成像技术能够在早期发现癌症，并且可以准确评估每个癌症病人的情况，从而制定出合适的治疗方案。
四、超声三维成像技术超声三维成像技术是利用超声测量的原理，对人体器官进行三维成像。
这种技术在妇产科领域得到广泛应用，通过三维成像技术，医生可以更加准确的检测到胎儿的异常发育及先天性疾病的出现，对于保证胎儿的健康和孕期的安全有着重要的意义。
五、虚拟内窥镜三维成像技术虚拟内窥镜三维成像技术是将体内器官进行三维成像，同时可以随时调整视角、方向和放大倍数，使医生能够更加清晰地观察器官的细节和病变的情况。
虚拟内窥镜三维成像技术被广泛用于胃肠道、呼吸道和泌尿生殖系统的检查和诊断。

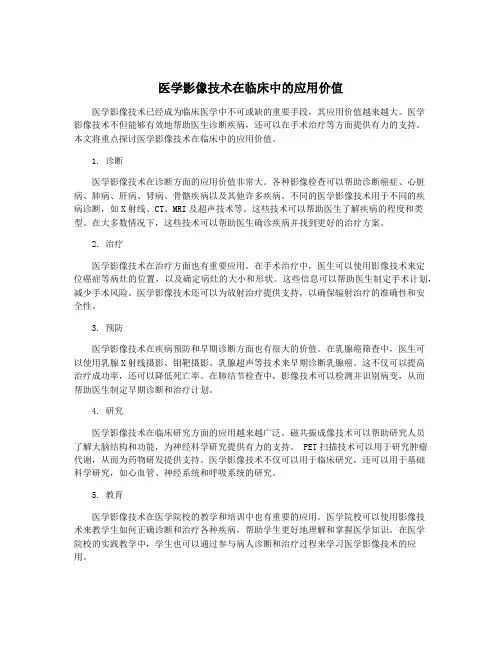

医学影像技术在临床中的应用价值
医学影像技术在临床中的应用价值医学影像技术已经成为临床医学中不可或缺的重要手段，其应用价值越来越大。
医学影像技术不但能够有效地帮助医生诊断疾病，还可以在手术治疗等方面提供有力的支持。
本文将重点探讨医学影像技术在临床中的应用价值。
1. 诊断医学影像技术在诊断方面的应用价值非常大。
各种影像检查可以帮助诊断癌症、心脏病、肺病、肝病、肾病、骨骼疾病以及其他许多疾病。
不同的医学影像技术用于不同的疾病诊断，如X射线、CT、MRI及超声技术等。
这些技术可以帮助医生了解疾病的程度和类型。
在大多数情况下，这些技术可以帮助医生确诊疾病并找到更好的治疗方案。
2. 治疗医学影像技术在治疗方面也有重要应用。
在手术治疗中，医生可以使用影像技术来定位癌症等病灶的位置，以及确定病灶的大小和形状。
这些信息可以帮助医生制定手术计划，减少手术风险。
医学影像技术还可以为放射治疗提供支持，以确保辐射治疗的准确性和安全性。
3. 预防医学影像技术在疾病预防和早期诊断方面也有很大的价值。
在乳腺癌筛查中，医生可以使用乳腺X射线摄影、钼靶摄影、乳腺超声等技术来早期诊断乳腺癌。
这不仅可以提高治疗成功率，还可以降低死亡率。
在肺结节检查中，影像技术可以检测并识别病变，从而帮助医生制定早期诊断和治疗计划。
4. 研究医学影像技术在临床研究方面的应用越来越广泛。
磁共振成像技术可以帮助研究人员了解大脑结构和功能，为神经科学研究提供有力的支持。
PET扫描技术可以用于研究肿瘤代谢，从而为药物研发提供支持。
医学影像技术不仅可以用于临床研究，还可以用于基础科学研究，如心血管、神经系统和呼吸系统的研究。
5. 教育医学影像技术在医学院校的教学和培训中也有重要的应用。
医学院校可以使用影像技术来教学生如何正确诊断和治疗各种疾病，帮助学生更好地理解和掌握医学知识。
在医学院校的实践教学中，学生也可以通过参与病人诊断和治疗过程来学习医学影像技术的应用。
医学影像技术在临床中具有非常重要的应用价值。
成像技术在医学研究中的应用
成像技术在医学研究中的应用在当今医学研究领域中，成像技术已经成为了不可或缺的一部分。
成像技术可以通过多种方式来观察人体内部的结构和功能，这为医学研究提供了强大的支持和依据。
本文将探讨成像技术在医学研究中的应用。
一、磁共振成像技术磁共振成像技术（MRI）利用磁场和无线电波来产生人体内部的图像。
它不仅可以观察人体内部结构，还可以检测疾病、评估治疗方案、监控治疗效果。
在神经心理研究中，MRI技术可以通过观察大脑发生的变化来帮助人们更好地理解人类的认知、情绪和社会互动。
二、计算机断层扫描技术计算机断层扫描技术（CT）通过使用X光管和检测器来扫描和重构人体内部的结构和器官。
CT技术在普通诊断和治疗过程中的使用已经十分普及，但其在医学研究中也有着广泛的应用。
使用CT技术可以在研究疾病和病理生理过程中提供有关生物分子分布和对分子性质的表征。
三、正电子发射断层扫描技术正电子发射断层扫描技术（PET）利用放射源通过射线发射，从而产生人体内部的图像。
PET技术在肿瘤、心脏病和神经疾病等领域中发挥着重要的作用。
其广泛的应用还体现在疾病和药物研究以及发现新的诊断和治疗方法上。
四、超声成像技术超声成像技术利用声波来产生人体内部的图像。
超声成像技术广泛应用于临床和科研领域之中。
在医学研究中，超声成像技术可以帮助研究人员实时观察人体器官和组织的功能和动态变化。
五、光学成像技术光学成像技术在医学研究中的应用范围相对较窄，但其在神经科学、肿瘤诊断和监测中发挥着重要作用。
光学成像技术可以在活体动物或人类组织的表面上获得高分辨率的图像，对于研究细胞和分子水平的信号和病理生理过程的理解有着重要的作用。
总之，成像技术已经在医学研究领域中得到了广泛的应用。
这些技术可以以非侵入性的方式提供高分辨率的图像，帮助研究人员更好地理解人体内部的生理和病理过程。
值得一提的是，成像技术的发展已经为全球医疗领域带来了深远的影响，将继续为医学研究和未来诊疗提供强大的技术支持。
医学影像技术成像特点及临床应用
SPECT成像技术的临床应用
SPECT成像技术常用于心脏、脑部和骨骼的检查和疾病诊断，可以发现心肌 缺血、脑卒中和骨质疏松等疾病。
超声成像技术的临床应用
超声成像技术通过发送和接收超声波来生成即时图像，常用于检查孕妇、心 血管、肝脏和盆腔等。
光学成像技术的临床应用
光学成像技术利用光学原理进行图像采集和分析，常用于眼科、皮肤科和内 窥镜检查等。
成像特点：时间分辨率
时间分辨率是影像中对时间变化的快速响应能力，高时间分辨率可以观察到生物过程的实时变化。
成像特点：图像处理
图像处理技术可以优化医学影像的质量、增强对比度、减少噪声，提供更准确的诊断信息。
X线成像技术的临床应用
X线成像技术常用于检查骨骼、肺部和消化道等，可用于发现骨折、肿瘤和肺部疾病。
医学影像技术在科学研究中的 作用
医学影像技术在科学研究中发挥着重要的作用，帮助科学家了解人体结构和 功能的变化。
医学影像技术的发展前景
随着科技的不断进步，医学影像技术将越来越精确、高效，为人类健康事业 带来更多的突破和改进。
医学影像技术的局限性与挑战
医本问题和数据隐私保护等。
医学影像技术应用的安全问题
医学影像技术的应用需要关注数据安全和个人隐私保护，避免数据泄露和不 当使用。
医学影像技术在未来医疗中的 应用趋势
随着人工智能、云计算和物联网的发展，医学影像技术将进一步融合与创新， 为未来医疗带来更多可能。
医学影像技术在诊断中的作用
医学影像技术能够帮助医生发现病变、诊断疾病，对早期发现和治疗疾病起到至关重要的作用。
医学影像技术在治疗中的作用
医学影像技术可以用于引导和监测手术、放疗和介入治疗，提高治疗精度和 疗效。
