《工程制图》2014年秋学期在线作业(二)
工程制图答案第二章
2-24求平面的侧面投影并判断平面的空间位置
△ABC是 侧平 面
精品课件
2-25 求平面上点K与点N的另一投影。
精品课件
2-26 已知直线AB在两平行直线CD、EF所确定的 平面上，求作AB的水平投影。
精品课件
2-27 完成平面图形ABCDE的水平投影。
精品课件
2-28 已知CD为水平线,完成平面ABCD的正面投影。
精品课件
2-29 完成平面图形ABCDEFGH的三投影并回 答 下面的问题。
平面ABCDEFGH是 一般位置 面。 直线EF是 水平 线。 直线FG是精品侧课件平 线。
2-30 判断下列各图中的直线与平面是否平行（将“是” 或"否"填于括弧中）。
⑴
⑵
( 是)
⑶
( 是)
⑷
( 是)
精品课件
( 否)
2-31 过点D作正平线DE平行于△ABC。
精品课件
2-40 求两平面的交线MN并判别可见性。
精品课件
2-41 求两平面的交线MN并判别可见性。
精品课件
2-42 求两平面的交线MN并判别可见性。
精品课件
*2-43求两平面的交线MN并判别可见性。
精品课件
*2-44 求两平面的交线MN并判别可见性。
精品课件
2-45 过点M作△ABC的垂线，并求垂足K。
精品课件
2-12作与已知直线AB、CD平行且相距为15的直线MN，并使MN 实长为20，点M距W面30，点N在点M之右（任求一解）。
精品课件
2-13 过点C作直线CD与直线AB垂直相交。
精品课件
2-14 过点C作直线CD与直线AB垂直相交。
大工14秋《建筑制图》在线作业1答案
建筑制图大工14秋《建筑制图》在线作业1一,单选题1. 某两条直线在两个投影面上的投影平行，在另一个投影面上的投影相交，则二者（）。
A. 平行B. 交叉C. 相交D. 以上选项均不正确?正确答案：B2. 下面关于正平面的论述，错误的是（）。
A. V面投影反映实形B. H面投影积聚为直线C. W面投影积聚为直线D. H面投影反映实形?正确答案：D3. 三视图投影规律中的“长对正”是指（）。
A. 正立面图与平面图的长度相等且对正B. 正立面图与侧立面图的长度相等且对正C. 侧立面图与平面图的长度相等且对正D. 以上选项均不正确?正确答案：A4. 空间某两直线的三面投影均相交，其交点不符合点的投影规律，则这两条直线的位置关系为（）。
A. 平行B. 相交C. 交叉D. 垂直?正确答案：C5. 一般位置直线的三面投影均（）实长。
A. 大于B. 等于C. 小于D. 大小关系不确定?正确答案：C二,多选题1. 下列关于三视图投影规律的说法中，正确的有（）。
A. 长平齐B. 宽相等C. 长对正D. 高平齐?正确答案：BCD2. 平面图可以反映形体的（）。
A. 前后B. 左右C. 上下D. 体积?正确答案：AB三,判断题1. 斜投影的投影线相交于一点。
A. 错误B. 正确?正确答案：A2. 垂直于圆锥轴线的平面截圆锥，所得截交线为圆形。
A. 错误B. 正确?正确答案：B3. 水平线垂直于V面。
A. 错误B. 正确?正确答案：A4. 两条平行直线在V面上的投影可能相交。
A. 错误B. 正确?正确答案：A5. 物体上平行于直角坐标轴的直线段投影到轴测投影面上的长度与其相应的原长之比称为轴向伸缩系数。
A. 错误B. 正确?正确答案：B6. 若一直线垂直于平面内任意两条相交直线，则该直线垂直于该平面内的一切直线。
A. 错误B. 正确?正确答案：B7. 五棱柱的截交线不可能是四边形。
A. 错误B. 正确?正确答案：A8. 正平线平行于V面。
工程制图试题及答案(超好)
工程制图试题答案(1）一、填空题(20分)1、投影法一般可分为两大类,一类叫做中心投影法,一类叫做平行投影法.2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定,外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房,②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处,求作它的其余两面投影（10分)四、补画第三试图(10分)五、标注尺寸(尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图,画出正等轴测图(10分）七、将下列主视图改画全剖试图（20分)工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方,左视图在它的正右方。
三视图的“三等"关系：主、俯视图长对正，主、左视图高平齐,左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0。
82为了计算方便，一般用1代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1。
5LH—5g6g—S的公称直径为16mm，旋向为右（左、右）；导程为1.5。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求,④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分)四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图(10分）七、将下列主视图改画全剖试图（20分)工程制图试题答案（3)四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
工程制图习题集标准答案
1-1标注下列尺寸（尺寸数值由图中量取整数）1.补全尺寸数字和箭头。
2.标注直径和半径尺寸。
3.标注下列小间距尺寸。
1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。
r12002.参照所示图形，用1 ： 1在指定位置处画出图形，并标注尺寸。
5 103.参照所示图形，用1：2在指定位置处画出图形，并标注尺寸。
104"36 365.在下面图形上用1 ： 1度量后标注尺寸（取整数）1402,已知点碓雨之上20,点雎V®之前15,点碓V®上，点碓卜面上，点E&投影 轴上，补全诸点的两面投影。
第二章投影法基础2-1点的投影。
3.已知点睦点而勺左方15,前方10,上方5,又知点有点晌高，且其坐标X=Y=Z 请作出点Effl 点C 勺投影。
4.判断下列各对重影点的相对位置，并填空。
(1)点疽点成勺正企 m224.根据轴测图，在三视图中标出线段A 前CD 勺三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。
1.判断下列直线对投影面的相对位置，并填写名称。
A 堰正平线；EF 是 侧裁;正裁;C 羌侧垂线；K 曜2.按已知条件画出下列直线的三投影 (1)画水平线AE 距雨20mm^\® 成30°角，实长25mm(2)画侧平线EF,距嫡20mm 与V® 成30°夹角，实长25mm30'3.分别在图(a).(b).(c) 中，由点A 乍直线AE^CD 目交,交点印巨离\®25mmZ W Z 。
CD: V, // H,A 渥正平线；C 曜 侧垂线。
2.已知线段A助正平线£为该线段上的一点，根据给出的投影，画出线段A前点C勺水平投影和侧面投影。
4.已知直线AES勺正面投影及其实长为L,求其水平投影及直线与雨、V面的夹角a、3.用直角三角形法求直线AE#勺实长及其对雨和V面的倾角（3。
工程制图试题及答案
工程制图试题及答案一、选择题（每题5分，共25分）1. 工程图纸中的尺寸标注一般应遵循以下哪个原则？A. 清晰、完整B. 精确、简洁C. 统一、规范D. 简洁、明了答案：C2. 下列哪个选项不属于工程图纸的基本要素？A. 图框B. 比例尺C. 标题栏D. 图例答案：D3. 在绘制工程图纸时，以下哪种线型表示轮廓线？A. 实线B. 虚线C. 点划线D. 双点划线答案：A4. 下列哪个选项是工程图纸中的投影方法？A. 正投影B. 透视投影C. 斜投影D. 轴测投影答案：A5. 以下哪个选项不属于工程图纸的绘制工具？A. 铅笔B. 尺子C. 圆规D. 计算器答案：D二、填空题（每题5分，共25分）6. 工程图纸中的尺寸标注一般分为__________、__________、__________三种。
答案：线性标注、径向标注、角度标注7. 在绘制工程图纸时，常用__________表示中心线，__________表示尺寸线。
答案：点划线、实线8. 工程图纸中的视图分为__________视图、__________视图、__________视图三种。
答案：正视图、侧视图、俯视图9. 以下__________线用于表示物体的轮廓线，__________线用于表示不可见的轮廓线。
答案：实线、虚线10. 工程图纸中的尺寸标注应遵循__________、__________、__________三个原则。
答案：清晰、完整、规范三、判断题（每题5分，共25分）11. 工程图纸中的尺寸标注应尽量标注在图形的内部。
（）答案：错误12. 在工程图纸中，投影方法的选择不影响图形的绘制。
（）答案：错误13. 工程图纸中的比例尺表示图纸与实际物体的比例关系。
（）答案：正确14. 在绘制工程图纸时，可以先绘制轮廓线，再绘制细节部分。
（）答案：正确15. 工程图纸中的视图可以随意组合，不影响图纸的阅读。
（）答案：错误四、简答题（每题10分，共30分）16. 简述工程图纸中尺寸标注的基本原则。

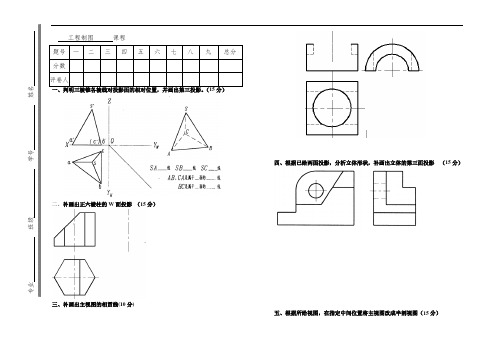

2014工程制图考试卷A
专业 班级 学号 姓名 工程制图 课程 题号 一 二 三 四 五 六 七 八 九 总分 分数
评卷人
二、补画出正六棱柱的W 面投影 （15分）
三、补画出主视图的相贯线(10分)
四、根据已给两面投影，分析立体形状，补画出立体的第三面投影 （15分）
五、根据所给视图，在指定中间位置将主视图改成半剖视图（15分）
专业 班级 学号 姓名
六、、根据投影图,画立体正等轴侧图 （15分）
七、读零件图并回答问题：（15分）
（1）该零件的名称是 。
（2）该零件共用了 个图形表达，其中主视图采用了 ， B-B 为 ， 另外一个图形为 。
（3）轴套零件左右两端的倒角尺寸是：_____________。
(4) 轴套零件所选用的材料为：____________。
（5） 在指定位置画出A-A 剖面图。
工程制图作业参考答案
《工程制图》课程作业参考答案
参考答案一
一、填空题：请将答案填写在题中的横线上。
1.
2.
3.
4.在建筑平面图和建筑剖面图中，凡被剖切到的墙、柱的断面轮廓线用粗实线表示；未被剖切到的
可见轮廓线，如窗台、花台等用中实线表示；定位轴线用细点画线表示；尺寸线用细实线表示；尺寸界线用细实线表示。
二、求直线与平面的交点K的二投影，并判定其投影的可见性。
三、补全圆柱被截切后的三面投影图。
四、按 1:1的比例标注下列视图的尺寸(精确到毫米)；并画出其水平斜等轴测图(p=q=r=1)。
电子科技大学14秋《现代工程设计制图》在线作业3答案
14秋《现代工程设计制图》在线作业3
单选题判断题
一、单选题（共14 道试题，共70 分。
）
1. 由母线绕一轴线旋转而形成的曲面称为（）。
A. 回旋体
B. 旋转体
C. 对称体
D. 空间曲面
-----------------选择：A
2. 点（7，11，13）与H面的距离是（）。
A. 7
B. 11
C. 13
D. 无法确定
-----------------选择：C
3. 平圆柱螺旋面被一同轴小圆柱所截，截交线为（）。
A. 圆
B. 椭圆
C. 直线
D. 圆柱螺旋线
-----------------选择：D
4. GB的正确含义是（）。
A. 国际标准代号
B. 国家标准代号
C. 某公司标准代号
D. 某行业标准代号
-----------------选择：B
5. 下列曲面中，属曲线面的为（）。
A. 圆柱面
B. 双曲抛物面
C. 圆锥面
D. 圆环面
-----------------选择：B
6. 粗牙普通螺纹大径为20，螺距为2.5，中径和顶径公差带代号均为5g，其螺纹标记为（）。
A. M20×2.5-5g
B. M20-5g
C. M20-5g5g
D. M20×2.5-5g5g
-----------------选择：D。
天大15春《工程制图基础》在线作业二 答案
《工程制图基础》在线作业二
一、单选题（共15 道试题，共75 分。
）
1. 两个一般位置平面相交时，可能得到的交线是（）
A. 只能是一般位置直线
B. 各种位置直线都可能
C. 一般位置直线和各种投影面的平行线
D. 各种投影面的平行线
正确答案：C
2. 下面那一种说法是正确的？（）
A. 两个投影面的平行面的交线必定是平行线
B. 分别平行于两个投影面的的平面的交线必定垂直于第三个投影面
C. 两个投影面的垂直面的交线必定是垂直线
D. 两个一般位置平面的交线必定是一般位置直线
正确答案：B
3. 连续二素线相互相交的直线面称为（）
A. 柱面
B. 锥面
C. 柱状面
D. 圆面
正确答案：B
4. 球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（）
A. 圆形的最下面
B. 圆形的最上面
C. 圆形的最左边
D. 圆形的最右边
正确答案：A
5. 在半剖视图中半个视图与半个剖视图的分界线用（）。
A. 粗实线
B. 细实线
C. 细点画线
D. 波浪线
正确答案：C
6. 点与无限长直线的关系有（）种
A. 1
B. 2
C. 3。
试卷-工程制图-2014 (1)
专业 班级 学号 姓名 东华理工大学2013 —2014学年第 二学期考试试卷 D
工程制图 课程 闭卷 课程类别： 考查 题号 一 二 三 四 五 六 七 八 九 总分 分数 评卷人
一、根据下列两投影，画出四边形ABCD 的第三面投影。
画出点K 的另两投影。
并指出ＡＣ是什么位置线？四边形ＡＢＣD 是什么位置面？（16分）
ＡＣ 线，ＡＢＣ D 面
二、|补全视图中的相贯线（10分）
三、补画四棱柱被开槽和截切后的水平投影 （16分）
四、根据两视图补画第三视图（俯视图） （18分）
专业 班级 学号 姓名 五、根据投影图,画立体正等轴测图 （15分）
六、在指定位置将主视图画成全剖视图。
（15分）
七、读零件图题(每空1分，共10分) 看懂端盖零件图，回答下列问题：
1．端盖的材料是______，属于四类典型零件中的______类零件。
2．主视图采用了B-B______剖视图，左视图是______视图。
3．右端面上φ11圆孔的高度方向定位尺寸为______。
4．Φ16H7孔的公差等级为______级，其基本偏差为______。
5．3xM6深13表示______ 个______ 孔，螺孔深为______。
