模拟信号和数字信号的对比
数字信号与模拟信号的定义
数字信号与模拟信号的定义数字信号和模拟信号是在通信和电子领域中常用的两种信号类型。
它们在传输和处理数据时具有不同的特点和应用。
本文将详细介绍数字信号和模拟信号的定义、特点以及它们在实际应用中的区别和优劣。
一、数字信号的定义数字信号是一种离散的信号，它由一系列离散的数值表示。
这些数值通常是二进制的，即由0和1组成。
数字信号可以通过采样和量化的方式从模拟信号中获得。
在数字信号中，每个离散的数值代表了一个特定的信息，例如音频、视频或其他数据。
数字信号具有以下特点：1. 离散性：数字信号是由一系列离散的数值组成，相邻的数值之间存在间隔。
2. 可编程性：数字信号可以通过编程进行处理和操作，例如滤波、压缩、加密等。
3. 抗干扰性强：数字信号在传输和处理过程中可以通过纠错码等技术来提高抗干扰能力。
4. 可复制性：数字信号可以通过复制和传输进行无损的复制和传递。
数字信号在现代通信和信息处理中得到广泛应用。
例如，数字音频和视频的传输、数字通信系统、计算机网络以及数字图像处理等领域都离不开数字信号的应用。
二、模拟信号的定义模拟信号是一种连续的信号，它的数值可以在一定范围内连续变化。
模拟信号可以通过传感器等设备从现实世界中采集得到，例如声音、光线、温度等物理量。
模拟信号具有以下特点：1. 连续性：模拟信号的数值在一定范围内连续变化，不存在离散的间隔。
2. 精度受限：模拟信号的精度受到传感器和设备的限制，存在一定的误差。
3. 抗干扰性较弱：模拟信号在传输和处理过程中容易受到噪声和干扰的影响。
模拟信号在传统的通信和电子系统中广泛应用。
例如，模拟音频和视频的传输、模拟电视广播、模拟电路设计等都是模拟信号的应用领域。
三、数字信号与模拟信号的区别与优劣数字信号和模拟信号在传输和处理数据时具有不同的特点和应用。
下面将介绍它们的区别和优劣。
1. 区别：（1）表示方式不同：数字信号由离散的数值表示，而模拟信号由连续的数值表示。
（2）抗干扰能力不同：数字信号由于采用了纠错码等技术，具有较强的抗干扰能力，而模拟信号容易受到噪声和干扰的影响。

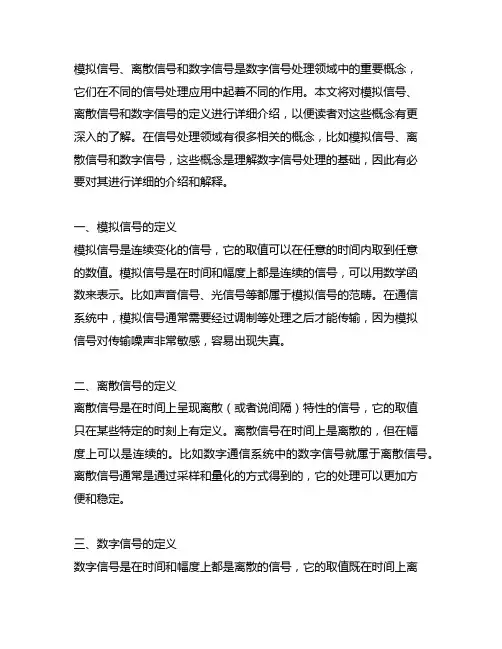

模拟信号离散信号和数字信号的定义
模拟信号、离散信号和数字信号是数字信号处理领域中的重要概念，它们在不同的信号处理应用中起着不同的作用。
本文将对模拟信号、离散信号和数字信号的定义进行详细介绍，以便读者对这些概念有更深入的了解。
在信号处理领域有很多相关的概念，比如模拟信号、离散信号和数字信号，这些概念是理解数字信号处理的基础，因此有必要对其进行详细的介绍和解释。
一、模拟信号的定义模拟信号是连续变化的信号，它的取值可以在任意的时间内取到任意的数值。
模拟信号是在时间和幅度上都是连续的信号，可以用数学函数来表示。
比如声音信号、光信号等都属于模拟信号的范畴。
在通信系统中，模拟信号通常需要经过调制等处理之后才能传输，因为模拟信号对传输噪声非常敏感，容易出现失真。
二、离散信号的定义离散信号是在时间上呈现离散（或者说间隔）特性的信号，它的取值只在某些特定的时刻上有定义。
离散信号在时间上是离散的，但在幅度上可以是连续的。
比如数字通信系统中的数字信号就属于离散信号。
离散信号通常是通过采样和量化的方式得到的，它的处理可以更加方便和稳定。
三、数字信号的定义数字信号是在时间和幅度上都是离散的信号，它的取值既在时间上离散，又在幅度上离散，通常用离散的数值来表示。
数字信号是对模拟信号或者离散信号的数字化表达，它是对模拟信号进行离散化和量化得到的。
数字信号通常可以进行高效的处理和传输，因为它对噪声的容忍度更高，并且可以方便地进行存储和传输。
通过上面的介绍，我们可以看到模拟信号、离散信号和数字信号在时间和幅度上的特性有着明显的区别。
模拟信号是在时间和幅度上都是连续的，离散信号是在时间上离散而在幅度上连续，而数字信号是在时间和幅度上都离散的。
在实际的信号处理中，我们需要根据具体的应用场景来选择合适的信号类型，以获得更好的效果。
模拟信号、离散信号和数字信号是数字信号处理中的重要概念，它们分别在时间和幅度上呈现不同的特性。
了解这些概念对于深入理解数字信号处理具有重要意义，因此我们应该在学习和实践中不断加深对这些概念的理解，并灵活运用到实际的信号处理应用中。
模拟信号与数字信号的优缺点及之间的转化
模拟信号与数字信号之间的优缺点及两者之间的转换概述：信号数据可用于表示任何信息，如符号、文字、语音、图像等，从表现形式上可归结为两类：模拟信号和数字信号。
模拟信号与数字信号的区别可根据幅度取值是否离散来确定。
模拟数据(Analog Data)是由传感器采集得到的连续变化的值，例如温度、压力，以及目前在电话、无线电和电视广播中的声音和图像。
数字数据(Digital Data)则是模拟数据经量化后得到的离散的值，例如在计算机中用二进制代码表示的字符、图形、音频与视频数据。
目前，ASCII美国信息交换标准码(American Standard Code for Information Interchange)已为ISO国际标准化组织和CCITT国际电报电话咨询委员会所采纳，成为国际通用的信息交换标准代码，使用7位二进制数来表示一个英文字母、数字、标点或控制符号；图形、音频与视频数据则可分别采用多种编码格式。
模拟信号与数字信号：（1）模拟信号与数字信号：不同的数据必须转换为相应的信号才能进行传输：模拟数据一般采用模拟信号(Analog Signal)，例如用一系列连续变化的电磁波(如无线电与电视广播中的电磁波)，或电压信号(如电话传输中的音频电压信号)来表示；数字数据则采用数字信号(Digital Signal)，例如用一系列断续变化的电压脉冲(如我们可用恒定的正电压表示二进制数1，用恒定的负电压表示二进制数0)，或光脉冲来表示。
当模拟信号采用连续变化的电磁波来表示时，电磁波本身既是信号载体，同时作为传输介质；而当模拟信号采用连续变化的信号电压来表示时，它一般通过传统的模拟信号传输线路(例如电话网、有线电视网)来传输。
当数字信号采用断续变化的电压或光脉冲来表示时，一般则需要用双绞线、电缆或光纤介质将通信双方连接起来，才能将信号从一个节点传到另一个节点数字信号，只要走了，则为有信号，不走则为无信号，走的时间越长则信号越强，脉冲宽度越短同样信号也越强。
模拟信号与数字信号的特点
第1章概述一、模拟信号与数字信号的特点模拟信号——幅度取值是连续的连续信号离散信号数字信号——幅度取值是离散的二进码多进码连续信号离散信号●数字信号与模拟信号的区别是根据幅度取值上是否离散而定的。
●离散信号与连续信号的区别是根据时间取值上是否离散而定的。
二、模拟通信与数字通信●根据传输信道上传输信号的形式不同，通信可分为模拟通信——以模拟信号的形式传递消息（采用频分复用实现多路通信）。
数字通信——以数字信号的形式传递消息（采用时分复用实现多路通信）。
●数字通信传输的主要对象是模拟话音信号等，而信道上传输的一般是二进制的数字信号。
所要解决的首要问题模拟信号的数字化，即模／数变换（A/D变换）三、数字通信的构成●话音信号的基带传输系统模型四、数字通信的特点1、抗干扰能力强，无噪声积累对于数字通信，由于数字信号的幅值为有限的离散值（通常取二个幅值），在传输过程中受到噪声干扰，当信噪比还没有恶化到一定程度时，即在适当的距离，采用再生的方法，再生成已消除噪声干扰的原发送信号。
由于无噪声积累，可实现长距离、高质量的传输。
2、便于加密处理3、采用时分复用实现多路通信4、设备便于集成化、小型化5、占用频带较宽五、数字通信系统的主要性能指标●有效性指标 P7·信息传输速率——定义、公式l n f f s B ⋅⋅=、物理意义 ·符号传输速率——定义、公式（BB t N 1=）、关系：M N R B b 2log=·频带利用率——是真正用来衡量数字通信系统传输效率的指标（有效性）频带宽度符号传输速率=η Hz Bd /频带宽度信息传输速率=η Hz s bit //●可靠性指标 P8·误码率——定义 ·信号抖动例1、设信号码元时间长度为s 7106-⨯，当（1）采用4电平传输时，求信息传输速率和符号传输速率。
（2）若系统的带宽为2000kHz ,求频带利用率为多少Hz s bit //。

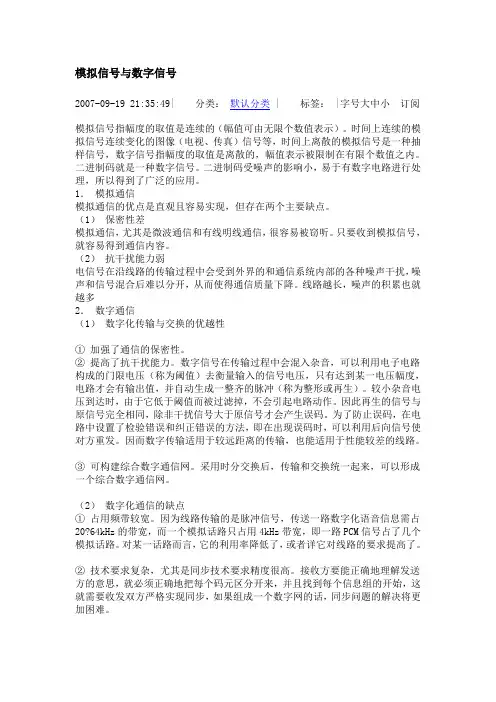

模拟信号与 数字信号
模拟信号与数字信号2007-09-19 21:35:49| 分类：默认分类 | 标签： |字号大中小订阅模拟信号指幅度的取值是连续的（幅值可由无限个数值表示）。
时间上连续的模拟信号连续变化的图像（电视、传真）信号等，时间上离散的模拟信号是一种抽样信号，数字信号指幅度的取值是离散的，幅值表示被限制在有限个数值之内。
二进制码就是一种数字信号。
二进制码受噪声的影响小，易于有数字电路进行处理，所以得到了广泛的应用。
1．模拟通信模拟通信的优点是直观且容易实现，但存在两个主要缺点。
（1）保密性差模拟通信，尤其是微波通信和有线明线通信，很容易被窃听。
只要收到模拟信号，就容易得到通信内容。
（2）抗干扰能力弱电信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰，噪声和信号混合后难以分开，从而使得通信质量下降。
线路越长，噪声的积累也就越多2．数字通信（1）数字化传输与交换的优越性①加强了通信的保密性。
②提高了抗干扰能力。
数字信号在传输过程中会混入杂音，可以利用电子电路构成的门限电压（称为阈值）去衡量输入的信号电压，只有达到某一电压幅度，电路才会有输出值，并自动生成一整齐的脉冲（称为整形或再生）。
较小杂音电压到达时，由于它低于阈值而被过滤掉，不会引起电路动作。
因此再生的信号与原信号完全相同，除非干扰信号大于原信号才会产生误码。
为了防止误码，在电路中设置了检验错误和纠正错误的方法，即在出现误码时，可以利用后向信号使对方重发。
因而数字传输适用于较远距离的传输，也能适用于性能较差的线路。
③可构建综合数字通信网。
采用时分交换后，传输和交换统一起来，可以形成一个综合数字通信网。
（2）数字化通信的缺点①占用频带较宽。
因为线路传输的是脉冲信号，传送一路数字化语音信息需占20?64kHz的带宽，而一个模拟话路只占用4kHz带宽，即一路PCM信号占了几个模拟话路。
对某一话路而言，它的利用率降低了，或者详它对线路的要求提高了。
模拟信号和数字信号的概念
模拟信号和数字信号的概念
模拟信号是指连续的波形信号，例如声音、光线和电流等。
模拟信号可以表示为具有连续值的函数，可以在任意时刻采取无限个值。
模拟信号的主要优点是能够提供高质量的音频和视觉效果，但其缺点是在传输和存储时容易受到噪声和干扰的干扰，使信号质量降低。
数字信号是将模拟信号转换为数字形式的信号，它将模拟信号离散化为一系列数字，这些数字可以表示为二进制代码。
数字信号可以通过计算机或其他数字设备进行传输和存储，且具有抗干扰性较强、易于处理、传输和存储的优点。
数字信号可以通过数字信号处理技术进行分析和处理，使其应用范围更广泛。
但数字信号采样频率和分辨率过低时，可能会丢失原信号的某些细节信息，出现失真。
模拟信号和数字信号的定义
模拟信号是指在时间上连续的信号，其取值可以是任意的实数值。
模拟信号的变化是连续的，可以用一个连续的函数来表示。
例如，声音、图像和电压信号都是模拟信号。
数字信号是指在时间和幅度上都是离散的信号，其取值只能是有限个或无限个离散的数值。
数字信号的变化是间断的，其值只在离散的时间点上发生变化。
数字信号可以用一系列的离散数值来表示，例如，在计算机中，数字信号通常是由二进制数表示的。
在数字信号处理中，经常需要将模拟信号转换为数字信号进行处理。
这个过程称为采样和量化。
采样是指将连续的模拟信号在一定时间间隔内进行采样，得到一系列的采样值。
量化是指将这些采样值转换为离散的数字信号。
这样就可以在计算机中对数字信号进行处理和分析。
模拟信号和数字信号的关系
模拟信号和数字信号的关系模拟信号和数字信号是现代通信技术中常见的两种信号类型。
它们在传输和处理方式上存在着差异，但又有着紧密的联系和相互转换的关系。
模拟信号是一种连续变化的信号，它可以采用任意数值来表示。
例如，我们可以将声音信号转化为模拟信号，通过麦克风将声音的振动转化为连续变化的电压信号。
模拟信号的特点是具有无限的取值范围和连续的变化。
然而，模拟信号在传输和处理过程中容易受到噪声和干扰的影响，信号质量较低。
数字信号则是将模拟信号进行离散化处理得到的一种信号类型。
它是用一系列离散的数值来表示信号的。
数字信号的特点是具有离散的取值范围和间隔，信号的每个取值都被编码为二进制数。
数字信号在传输和处理过程中具有较高的抗噪声能力，能够更好地保持信号的质量。
在实际应用中，模拟信号和数字信号之间经常需要进行转换。
模拟信号可以通过模数转换器（ADC）转换为数字信号，数字信号则可以通过数模转换器（DAC）转换为模拟信号。
模数转换器将连续变化的模拟信号转换为一系列离散的数字样本。
它将模拟信号的幅度在一定的时间间隔内进行采样，并将每个采样值转换为二进制数。
转换后的数字信号可以通过数字信号处理器（DSP）进行处理和传输。
数模转换器则是将数字信号转换为模拟信号的装置。
它将二进制数值转换为模拟信号的幅度。
数模转换器中的数字信号可以是经过数字信号处理的结果，也可以是来自数字系统的控制信号。
模拟信号和数字信号之间的转换过程可以通过一个示例来说明。
假设我们要将一段音频信号转换为数字信号进行传输和处理。
首先，通过麦克风将声音信号转换为模拟电压信号。
然后，模数转换器将模拟信号进行采样，将每个采样值转换为二进制数。
得到的数字信号可以通过数字信号处理器进行滤波、编码等处理。
在接收端，数模转换器将数字信号转换为模拟信号，再经过放大器等处理后，还原为声音信号。
模拟信号和数字信号在通信领域中都有着重要的应用。
模拟信号常用于音频和视频信号的传输，例如电话通信和广播电视。
模拟信号与数字信号知识介绍
模拟信号在传输过程中会受到噪声和干扰的影响，导致信号质量下降。通常需 要更复杂的传输媒介和设备来减小这些影响。
数字信号传输
数字信号在传输过程中对噪声和干扰具有较强的抗干扰能力，能够通过简单的 传输媒介实现高质量的传输。
信号精度对比
模拟信号精度
模拟信号的精度受限于模拟电路的性能和制造工艺，通常精度较低。
幅度调整
调整信号的幅度，使其符合原 始模拟信号的范围。
转换过程中的问题与解决方案
量化误差
由于量化过程导致的误差，可通过增加量化级数 来减小。
噪声与失真
转换过程中可能引入噪声和失真，可通过滤波和 去噪技术来降低影响。
ABCD
混叠失真
采样频率不足导致高频分量混入低频分量，可通 过提高采样频率来避免。
动态范围受限
数字信号的优缺点
优点
数字信号具有抗干扰能力强、传输距离远、保密性好、易于 存储和处理等优点。此外，数字信号还具有精度高、稳定性 好等优点。
缺点
数字信号的缺点是容易受到噪声和失真的影响，并且在模拟 信号的转换过程中可能会出现量化误差。此外，数字信号的 处理成本较高，需要高性能的硬件和软件支持。
03
模拟信号的动态范围可能受到数字系统限制，可 通过动态范围压缩或扩展技术来处理。
05
模拟信号与数字信号的发展趋 势
模拟信号的发展趋势
模拟信号在早期电信和广播领域发挥了重要作用，但随着数字技术的快速发展，模 拟信号的应用逐渐减少。
尽管如此，在某些特定领域，如音频和视频传输，模拟信号仍然具有一定的市场和 应用。
未来，随着数字化技术的普及和成本的降低，模拟信号的应用可能会进一步减少。
数字信号的发展趋势
模拟和数字有什么区别
模拟和数字有什么区别
模拟和数字的区别：信号源工作原理不同、输出方式不同、通信特点不同。
模拟信号就是模拟着信息（如声音信息、图像信息等等）变化而变化的信号；而数字信号却不同，它是将信号经过抽样、量化、编码之后形成数字信号（也叫脉冲信号）。
一、信号源工作原理不同
1、数字信号处理的是离散信号，数字信号通常使用1和0表示。
2、模拟信号处理的是连续信号，一般采用连续变化的电磁波或采用连续变化的信号电压来表示。
二、输出方式不同
1、模拟信号一般通过传统的传输线路（例如电话网、有线电视网）来传输。
2、数字信号采用断续变化的电压或光脉冲来表示时，一般则需要用双绞线，和光纤介质等将通信双方连接起来，才能将信号从一个节点传到另一个节点。
三、通信特点不同
模拟通信特点：为了提高信噪比，需要在信号传输过程中及时对衰减的传输信号进行放大，信号在传输过程中不可
避免地叠加上的噪声也被同时放大。
随着传输距离的增加，噪声累积越来越多，以致使传输质量严重恶化。
数字通信特点：由于数字信号的幅值为有限个离散值(通常取两个幅值)，在传输过程中虽然也受到噪声的干扰，但当信噪比恶化到一定程度时，即在适当的距离采用判决再生的方法，再生成没有噪声干扰的和原发送端一样的数字信号，所以可实现长距离高质量的传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟信号是将源信号的一些特征未经编码直接通过载波的方式发出，是连续的 数字信号则
是通过数学方法对原有信号进行处理，编码成二进制信号后，再通过载波的方式发送编码后
的数字流，是离散的 特点： 模拟信号： 将26个字母对应26种不同的颜色 要传递时用
不同颜色的滤光片改变电筒射出的光的颜色 这里就会表现出模拟信号不可靠（容错性差、
易受干扰）的缺点 人对颜色的识别可能会有偏差 大气对不同颜色的光线吸收程度不同
数字信号： 将26个字母编码成二进制数字（可参考莫尔斯电码） 通过电筒光线的闪烁来
传递信号 由于光线的闪烁很容易分辨 且不容易受到干扰 这个通信方案的可靠性就比模拟
信号更强 模拟信号指幅度的取值是连续的（幅值可由无限个数值表示）。时间上连续的模
拟信号连续变化的图像（电视、传真）信号等，时间上离散的模拟信号是一种抽样信号，
数字信号指幅度的取值是离散的，幅值表示被限制在有限个数值之内。二进制码就是一种数
字信号。二进制码受噪声的影响小，易于有数字电路进行处理，所以得到了广泛的应用。
1． 模拟通信 模拟通信的优点是直观且容易实现，但存在两个主要缺点。 （1） 保密性
差 模拟通信，尤其是微波通信和有线明线通信，很容易被窃听。只要收到模拟信号，就容
易得到通信内容。 （2） 抗干扰能力弱电信号在沿线路的传输过程中会受到外界的和通信
系统内部的各种噪声干扰，噪声和信号混合后难以分开，从而使得通信质量下降。线路越长，
噪声的积累也就越多 2． 数字通信 （1） 数字化传输与交换的优越性 ① 加强了通信
的保密性。 ② 提高了抗干扰能力。数字信号在传输过程中会混入杂音，可以利用电子电
路构成的门限电压（称为阈值）去衡量输入的信号电压，只有达到某一电压幅度，电路才会
有输出值，并自动生成一整齐的脉冲（称为整形或再生）。较小杂音电压到达时，由于它低
于阈值而被过滤掉，不会引起电路动作。因此再生的信号与原信号完全相同，除非干扰信号
大于原信号才会产生误码。为了防止误码，在电路中设置了检验错误和纠正错误的方法，即
在出现误码时，可以利用后向信号使对方重发。因而数字传输适用于较远距离的传输，也能
适用于性能较差的线路。 ③ 可构建综合数字通信网。采用时分交换后，传输和交换统一
起来，可以形成一个综合数字通信网。 （2） 数字化通信的缺点 ① 占用频带较宽。因
为线路传输的是脉冲信号，传送一路数字化语音信息需占20?64kHz的带宽，而一个模拟话
路只占用4kHz带宽，即一路PCM信号占了几个模拟话路。对某一话路而言，它的利用率
降低了，或者详它对线路的要求提高了。 ② 技术要求复杂，尤其是同步技术要求精度很
高。接收方要能正确地理解发送方的意思，就必须正确地把每个码元区分开来，并且找到每
个信息组的开始，这就需要收发双方严格实现同步，如果组成一个数字网的话，同步问题的
解决将更加困难。 ③ 进行模/数转换时会带来量化误差。随着大规模集成电路的使用以
及光纤等宽频带传输介质的普及，对信息的存储和传输，越来越多使用的是数字信号的方式，
因此必须对模拟信号进行模/数转换，在转换中不可避免地会产生量化误差数字信号与模拟
信号的区别不在于该信号使用哪个波段（C、KU）进行转发，而在于信号采用何种标准进
行传输。如：亚卫2号C波段转发器上是我国省区卫星数字电视节目，它所采用的标准是
MPEG-2-DVBS。 数字信号与模拟信号的区别不在于该信号使用哪个波段（C、KU）进行
转发，而在于信号采用何种标准进行传输。如：亚卫2号C波段转发器上是我国省区卫星
数字电视节目，它所采用的标准是MPEG-2-DVBS。 模拟信号与数字信号 (1)模拟信号与
数字信号 不同的数据必须转换为相应的信号才能进行传输：模拟数据一般采用模拟信号
(AnalogSignal)，例如用一系列连续变化的电磁波(如无线电与电视广播中的电磁波)，或电压
信号(如电话传输中的音频电压信号)来表示；数字数据则采用数字信号(DigitalSignal)，例如
用一系列断续变化的电压脉冲(如我们可用恒定的正电压表示二进制数1，用恒定的负电压
表示二进制数0)，或光脉冲来表示。当模拟信号采用连续变化的电磁波来表示时，电磁波
本身既是信号载体，同时作为传输介质；而当模拟信号采用连续变化的信号电压来表示时，
它一般通过传统的模拟信号传输线路(例如电话网、有线电视网)来传输。当数字信号采用断
续变化的电压或光脉冲来表示时，一般则需要用双绞线、电缆或光纤介质将通信双方连接起
来，才能将信号从一个节点传到另一个节点。 (2)模拟信号与数字信号之间的相互转换
模拟信号和数字信号之间可以相互转换：模拟信号一般通过PCM脉码调制
(PulseCodeModulation)方法量化为数字信号，即让模拟信号的不同幅度分别对应不同的二进
制值，例如采用8位编码可将模拟信号量化为2^8=256个量级，实用中常采取24位或30
位编码；数字信号一般通过对载波进行移相(PhaseShift)的方法转换为模拟信号。计算机、计
算机局域网与城域网中均使用二进制数字信号，目前在计算机广域网中实际传送的则既有二
进制数字信号，也有由数字信号转换而得的模拟信号。但是更具应用发展前景的是数字信
号。 。
