4800计算器程序
4800计算器程序
4800计算器程序（缓和曲线任意中、边桩）LBI 0：X：Y：{I}：{J}：A：R：U：N：{D}：{O}：Z：W：W=1＝＞GOTO 1：≠＞GOTO 2←LBI 1：B=90L2÷（ΠRA）：←C=√（（（I-J）-（I-J）5÷（40R2A2））2+（（I-J）3÷（6RA））2）：Q=U+BN÷3：S=U+BN+Z：T=U+BN+Z+180：GOTO 3：←LBI 2：E=90（I-J）÷（ΠR）：C=2R SinE:B=90A÷（ΠR）:Q=U+(B+E)N:S=U+(B+2E)+Z:T=U+(B+2E)N+Z-180:GOTO 3: ←LBI 3：F“XA”=X+C CosQ▲G“YA”=Y+C SinQ▲H“XR”=F+D CosS▲H“YR”=G+D SinS▲H“XL”=F+O CosT▲H“YL”=G+O SinT▲GOTO 0←说明：X Y—-起算点坐标（计算缓和曲线部分输ZH点、计算圆曲线部分输HY点）；I J---为计算桩号，I为大里程，J为小里程，保证（I-J）始终为正；A—-为缓和曲线长；R—-半径；U—-起始方位角（直缓点）；D O—计算边中距；Z—-一般为90度；N—-判别曲线左右偏位，右转输+1、左转输-1；W---当W=1时，程序计算缓和曲线部分，当W=0时，程序计算原曲线部分；F“XA”、 G“YA”---计算桩号的中桩坐标；H“XR”、 H“YR”---计算前进方向（F“XA”、 G“YA”对应）的右边桩坐标，H“XL”、 H“YL”---计算前进方向（F“XA”、G“YA”对应）的左边桩坐标注意：在计算YH至HZ间坐标时，X Y应输入HZ点的坐标值，U为HZ点的方位角-180度，N也相应相反，这时计算的左右边桩与线路前进方向的左右边桩正好相反，计算时要注意取值。
常用CASIO4800计算程序集
FX4800P常用测量程序集1、由一个已知点坐标和一个已知方位角计算支导线坐标（程序名：ZBJS）程序清单：X：Y：T：Lb1 0：Fixm：{AS}：T=T+A-180：T〈0 =〉T=T+360⊿T〉360 =〉T =T-360⊿T◢X=X+Scos T◢Y=Y+Ssin T◢Goto 0程序运行说明：运行“ZBJS”，每运行一步按EXE键一次，显示X？时输入已知点X坐标，显示Y？时输入已知点Y坐标，显示T？时输入已知点由后视到前视的已知坐标方位角，运行一次本程序只需输入一次已知数据。
显示A？时输入第一个左转角值，显示S？时输入测站到前视的水平距离。
接下来计算器显示的T是测站到前视的坐标方位角，按+ 可将显示的十进制角度换算为度分秒。
如此继续可计算出所有支导线未知坐标。
2、由两个已知点坐标计算支导线坐标（程序名：ZBJS2）程序清单：M“X0”：N“Y0”：D“XH”：E“YH” ↲Pol(M-D，N-E)：Fixm：T=J：X=M：Y=N：T〈0=〉T=T+360⊿T“TH-J=” ◢I“S=”◢Lb1 0:{AS}: T=T+A-180：T〈0 =〉T=T+360⊿T〉360 =〉T =T-360⊿T◢X=X+Scos T◢Y=Y+Ssin T◢Goto 0程序运行说明：运行后，显示X0，Y0时输入已知置镜点坐标，显示XH，YH时输入已知后视点坐标，其它同ZBJS的输入与显示。
3、由一个已知点坐标和一个已知方位角进行放射型导线坐标计算（程序名FSXZB JS）程序清单：C“X0”：D“Y0”：E“T0”：Fixm：Lb1 1:{SA}↲T=E+A-180：T〈0=〉T=T+360⊿T〉360 =〉T=T-360⊿T◢X=C+Scos T◢Y=D+Ssin T◢Goto 1程序运行说明：变量输入参照ZBJS程序。
4、由两个已知点坐标进行放射型导线坐标计算（程序名FSXZBJS2）M“X0”：N“Y0”：D“XH”：E“YH” ↲Pol(M-D，N-E)：Fixm：F=J：X=M：Y=N：F〈0=〉F=F+360⊿F“TH-J=” ◢I“S=” ◢Lb1 1:{SA}↲T=F+A-180：T〈0=〉T=T+360⊿T〉360 =〉T=T-360⊿T◢X=X+Scos T◢Y=Y+Ssin T◢Goto 15、坐标计算优化程序（可进行连续式（LX）、放射式（FS）已知一点（1-D）或者两点（2-D）进行坐标计算）：V“1=>LX，≠>FS”：W“1 =>1-D≠>2-D”：W=1=> Goto 1:≠> Goto2↲Lb1 1：F“X0=”：G“Y0=”：H“T H-0=”：Goto 3↲Lb1 2:F“X0=”：G“Y0=”：M“XH=”：N“YH=”:Pol(F-M，G-N)：Fixm: J〈0=〉J=J+ 360⊿H=J：H“TH-0=”◢I“S-H=”◢Goto 3↲Lb1 3: X=F：Y=G：T=H ：V=1=> Goto 4:≠> Goto 5↲Lb1 4: {AS}: A:S:T=T+A-180：T〈0 =〉T=T+360⊿T〉360 =〉T =T-360⊿T◢X=X+Scos T◢Y=Y+Ssin T◢Goto 4Lb1 5：{AS}:A:ST=H+A-180：T〈0=〉T=T+360⊿T〉360 =〉T=T-360⊿T◢X=F+Scos T◢Y=G+Ssin T◢Goto 56、已知置镜点坐标和置镜点到后视点坐标方位角求放样角度和放样距离的放样程序（程序名FY1）程序清单：F“X0”：G“Y0”：H“T0-H”：Fixm：Lb1 1:{XY}↲Pol(X-F，Y-G) ↲J〈0 =〉J=J+360⊿A=J-H↲A〈0 =〉A=A+360⊿A“A=” ◢I“S=” ◢Goto 1程序运行说明：变量输入参照坐标计算，A=为放样顺时针角度，S=为放样距离。
4800程序使用说明书
4800程序使用说明书术语：连续曲线数据块、独立曲线数据块、长短链功能：1、放样对应里程中心点2、放样对应里程旋转任意角度外移点（图A点）3、放样对应里程旋转任意角度外移点的外移点（图B点）4、获取放样点坐标及对应里程中心点沿线路前进方向切线方位角程序输入注意事项：1、常用程序文件放在前面，便于调用，一般先建立“CIRC LE”、“XY-AL”、“AL-XY”三文件，文件名千万不能输错。
2、加粗带下划线词组为计算器中的函数或符号，只能从计算器中调出此函数或符号，不能从键盘输入。
符号←表示回车键“EX E”坐标输入通用格式：屏幕显示OPP NAME?（置镜点名称）或CPP NAME?（后视点名称）：1：输入-1：手动输入坐标X,Y2：输入大于1数字：输入用数字所代表的控制点名。
如数据库中没有本数字所代表的点名，则系统显示Syn ERROR in…（文件名）。
曲线放样程序（CIRCLE）运行说明：步骤1：屏幕提示“LOAD?”（输入曲线要素）1.1：输入 1（默认）：输入里程后将自动判断所在曲线并调用（此功能必须保证曲线数据库中有连续曲线数据块，具体详见数据库建立）。
1.2：输入-1：屏幕提示手动输入各曲线要素，ZJ（转角）、R（半径）、L0(缓和曲线长)、ZH KM(直缓里程)、JDX(曲线交点X坐标)、JDY(曲线交点Y坐标)、A0(起始直线边前进方向方位角)、1 R,-1 L(右偏输入1，左偏输入-1)。
1.3：输入大于1的数字：输入用数字代表的曲线名称，比如13，表示放样点位于曲线 13 上（曲线名称在建立数据库是自己命名，但一定要大于1）。
如库中没有此名称，系统显示“Syn ERROR in CI RCLE”。
（此功能必须保证曲线数据库中有独立曲线数据块）步骤2：屏幕提示“OPP NAME?”（输入置镜点名称）详见坐标输入格式。
步骤3：屏幕提示“DK+M?”（输入放样点对应中心里程）如K15+002.35应输入15002.35。
卡西欧4800计算器程序
LY、RY：左侧或右侧点Y坐标
I：置镜点至左或右点距离
J：置镜点至左或右点方位角
CONT：输入0计算下一里程；输入1则从本程序第一步开始
QX1计算范围：
DK214+832.674~DK216+053.229
QX2计算范围：
DK215+707.196~DK217+253.771(反算)
LbI 5 ↙
H=1=〉Y= -1×Y△ U=B+X cosT-YsinT：V=C+XsinT+YcosT：↙
X=U▲
Y=V▲
PoL（（X-M，Y-N）↙
I ▲
J＜0=〉J=J+360△↙
J ▲
{W}：W“NEXT”：W=1=〉Goto 1△↙
LHale Waihona Puke I 6 ↙ {O}：O“O=”：O=1=〉Goto 7△↙
QX3计算范围：
DK216+623.229~DK219+480.262
QX4计算范围：
DK217+923.771~DK222+114.707(反算)
J ▲
F=T ▲
Goto 6 △↙
LbI 3 ↙
L＞A=〉Goto 4 △ X=L-L5÷40÷（RA）2：Y=L3÷（6RA）-L7÷336÷（RA）3：Z=60×L2÷（πRA）+tan-1（Y÷X）：H=1=〉Z= -1×Z △F=T+Z▲
Goto 5 △↙
LbI 4 ↙
Z=180（Abs（E-D）-A）÷（πR）+90A÷（πR）：X=R sinZ+A÷2-A3÷（240R2）：Y=R（1-cos Z）+A2÷（24R）-A4÷（2688R3）：H=1=〉Z= -1×Z △ F=T+Z▲

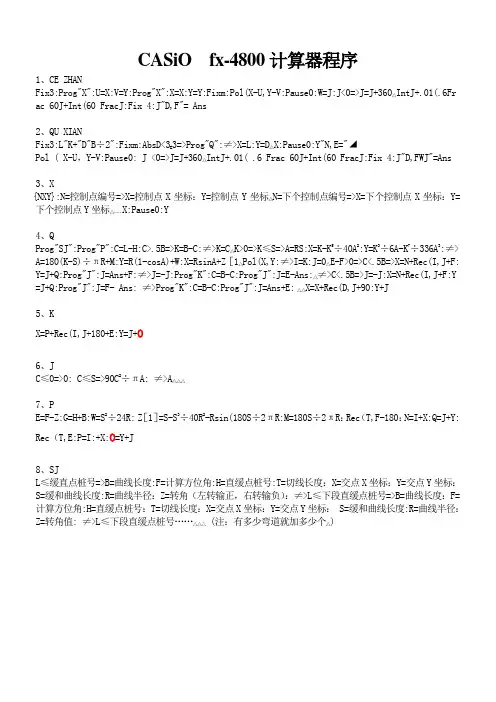

CASiO fx-4800计算器程序
CASiO fx-4800计算器程序1、CE ZHANFix3:Prog"X":U=X:V=Y:Prog"X":X=X:Y=Y:Fixm:Pol(X-U,Y-V:Pause0:W=J:J<0=>J=J+360△IntJ+.01(.6Fr ac 60J+Int(60 FracJ:Fix 4:J"D,F"= Ans2、QU XIANFix3:L"K+"D"B÷2":Fixm:AbsD<3E 3=>Prog"Q":≠>X=L:Y=D △X:Pause0:Y"N,E="◢Pol ( X-U ，Y-V:Pause0: J <0=>J=J+360△IntJ+.01( .6 Frac 60J+Int(60 FracJ:Fix 4:J"D,FWJ"=Ans3、X{NXY}:N=控制点编号=>X=控制点X 坐标：Y=控制点Y 坐标△N=下个控制点编号=>X=下个控制点X 坐标：Y=下个控制点Y 坐标△……X:Pause0:Y4、QProg"SJ":Prog"P":C=L-H:C>.5B=>K=B-C:≠>K=C △K>0=>K≤S=>A=RS:X=K -K 5÷40A 2:Y=K 3÷6A -K 7÷336A 3:≠>A=180(K-S)÷πR+M:Y=R(1-cosA)+W:X=RsinA+Z ［1△Pol(X,Y:≠>I=K:J=0△E-F>0=>C<.5B=>X=N+Rec(I,J+F:Y=J+Q:Prog"J":J=Ans+F:≠>J=-J:Prog"K":C=B-C:Prog"J":J=E-Ans:△≠>C<.5B=>J=-J:X=N+Rec(I,J+F:Y=J+Q:Prog"J":J=F- Ans: ≠>Prog"K":C=B-C:Prog"J":J=Ans+E: △△X=X+Rec(D,J+90:Y+J5、KX=P+Rec(I,J+180+E:Y=J+O6、JC≤0=>0: C≤S=>90C 2÷πA: ≠>A △△△7、PE=F-Z:G=H+B:W=S 2÷24R: Z ［1］=S-S 3÷40R 2-Rsin(180S÷2πR:M =180S÷2πR ：Rec （T,F-180：N=I+X:Q=J+Y: Rec （T,E:P=I:+X:O =Y+J8、SJL ≤缓直点桩号=>B=曲线长度:F=计算方位角:H=直缓点桩号:T=切线长度：X=交点X 坐标：Y=交点Y 坐标： S=缓和曲线长度:R=曲线半径：Z=转角（左转输正，右转输负）：≠>L≤下段直缓点桩号=>B=曲线长度：F=计算方位角:H=直缓点桩号：T=切线长度：X=交点X 坐标：Y=交点Y 坐标： S=缓和曲线长度:R=曲线半径：Z=转角值: ≠>L≤下段直缓点桩号……△△△ (注：有多少弯道就加多少个△)。
4800计算器程序编辑步骤2改
4800计算器程序编辑步骤2一、文件名QXFY(曲线放样主程序)W=1:{WQ}:W“LOAD”:W=-1=>A“ZJ”:B“R”:C“L0”:D“ZH KM”:E“JDX”:F“JDY”:G“A0”:H“1 R,-1 L”:⊿←{Q}:Q“OPP NAME”:Q=-1=>U“X0”:V“Y0”:≠>Prog“CON DAT”:U=4.444=>::⊿⊿←Lb1 1:{Z}:Z“DK+M”:Int (Z/1000)>0=>K=Int (Z/1000): ≠>Z=Z+1000K⊿←W≠-1=>Prog “CIR DAT”:A=9=>::⊿⊿←H≠-1=>H≠1=>::⊿⊿←M=Z-D:Prog “CENTER”←{L}:L“OUT L”:L>0=>{R}:R“OUT ANGLE”:X=X+Lcos(P+R):Y=Y+Lsin(P+R) ⊿L<0=>L=AbsL:{R}:R“OUT ANGLE1”:O=P+R:X=X+LcosO:Y=Y+LsinO:{LR}:L“OUT L2”:R“OUT ANGLE2”:L=AbsL:O=O+R +180:X=X+LcosO:Y=Y+LsinO⊿←PoI(X-U,Y-V)←“L=”:I◢( I“L=”◢)J<0=>J=J+360:⊿←“A=”:J→DMS◢(J“A=”◢)O=-1:{O}:O“VIEWXY”:O≠-1=>”X=”:X◢”Y=”:Y◢”P”:P→DMS◢⊿←(X◢Y◢P◢⊿←)Goto 1←二、文件名XY-AL(坐标反算){Q}:Q“OPP NAME” ←Q≠-1=>Prog“CON DAT”:U=4.444=>::⊿A=U:B=V: ≠>A“X0”:B“Y0”: ⊿I=0:J=0←Lb1 1:{Q}:Q“CPP NAME”:Q=-1=>{DC}:C“Xc”:D“Yc”: ≠>Prog“CON DAT”:U=4.444=>::⊿C=U:D=V: ⊿←Po1(C-A,D-B) ←“L=”:I◢(I “L=” ◢)J<0=>J=J+360⊿←“A=”:J→DMS◢(J“A=” ◢)Goto 1←三、文件名CAL XY(导线计算)O=2←Lb1 1:{O}:O“1:X0,Y0-A06个空格2:X0,Y0-XC,YC”:O≠1=>O ≠2=>Goto 1: ⊿⊿←I=0:J=0←{Q}:Q“OPP NAME”:O≠-1 Prog“CON DAT”: U=4.444=>::⊿A=U:B=V: ≠>A“X0”:B“Y0”: ⊿←O=1=>E“A0”: ≠>{Q}:Q“CPP NAME”:Q=-1=> C“Xc”:D“Yc”: ≠>Prog“CON DAT”:U=4.444=>::⊿C=U:D=V: ⊿Po1(C-A,D-B):E=J: ⊿←F=E:X=A:Y=B←Lb1 2:{ML}:M“LEFT ANGLE”:L“DISTANCE”:F=F+M:Rec(L ,F):X=X+I◢Y=Y+J◢F=F-180:Goto 2四、文件名CENTER（曲线放样子程序）S=ABπ/180+C：O=C2/24B：T=（B+O）tan（A/2）+C/2-C^3/240B2：N=-1：M>S-C=>M=S-M：N=1：⊿←M≤0=>X=M:Y=0:P=0: Goto 1: ⊿←M≤C=>X=M-M^5/40B2C2:Y=M^3/6BC-M^7/(336*B^3*C^3):P= 90M2/πBC：Goto 1: ⊿←M≤S-C=>P=180(M-C)/πB+90C/πB:X=BsinP+C/2-C^3/240 B2:Y=B(1-cosP)+O: ⊿Lb1 1:N=1=>P=A-P:I=X:J=Y:X=T+(T-I)cosA-JsinA:Y=(T-I)sinA+JcosA: ⊿←I=X:J=HY:X=E+Tcos(180+G)+IcosG-JsinG:Y=F+Tsin(180+G )+IsinG+JcosG:P=G+HP←五、文件名CIR DAT(曲线要素数据库)A=9：W≠1=> Goto 1⊿←Z≤曲线交点代号=>A=转向角：B=半径：C=缓和曲线长：D=直缓点里程：E=交点X坐标：F=交点Y坐标：G=切线方位角：H=右偏+1，左偏-1：Goto 1⊿←W=编辑顺序同上。
卡西欧4800坐标正反算通用程序(终极篇)
卡西欧4800坐标正反算通用程序(终极篇)1. 坐标正算主程序(命名为ZBZS)第1行：Lbl 0:{W,T,B}:W”K=”:T”LEN=”:B第2行：Prog “A”第3行：X=D+Tcos(F+B)◢第4行：Y=E+Tsin(F+B)◢第5行：F=F◢第6行：Goto 0K——计算点的里程LEN——计算点到中桩的距离（左负右正）B——取前右夹角为正2. 坐标反算桩号和偏距主程序(命名为ZBFS)第1行：{U,V,K}:U”X1”:V”Y1”: W”K1”第2行：I=0:J=0第3行：Lbl 0:Prog “A”第4行：Pol(U-D,V-E):S=Icos(F-J):W=W+S第5行：Abs(S)>0.0001=>Goto 0△第6行：T=Isin(J-F)第7行：K=W◢第8行：T”LEN”=T◢X1——取样点的X坐标Y1——取样点的Y坐标K1——输入时为计算起始点(在线路内即可)，输出时为反算点的桩号T——偏距（左负右正）3. 计算坐标子程序(命名为XYF)为了简洁，本程序由数据库直接调用，上述中的正反算主程序不直接调用此程序第1行：S=W-A：I=(Q-P)÷L第2行：D=D+∫(cos(F+X(2P+XI)×90÷π),0,S,4)第3行：E=E+∫(sin(F+X(2P+XI)×90÷π),0,S,4)第4行：F=F+S(2P+SI)×90÷π4. 数据库（命名为A）第1行：W≤175.191=> GoTo 2△第2行：A=175.191:D=428513.730:E=557954.037:F=92°26′40″:P=0:Q=1/240:L=70.417: W≤A+L =>GoTo 1△第3行：A=245.607: D=428507.298:E=558024.092:F=100°50′59.4″:P=1/240:Q=1/240: L=72.915: W≤A+L =>Goto 1△第4行：A=318.522: D=428482.988:E=558092.538:F=118°15′25.2″:P=1/240:Q=0:L=55.104: W≤A+L =>Goto 1△第5行：A=373.627:D=428453.283:E=558138.912:F=124°50′4.5″0:P=0:Q=-1/180:L=67.222:W≤A+L=>Goto 1△Goto 2第6行：Lbl 1:Prog “XYF”: Goto 3第7行：Lbl 2:D=0:E=0:F=0第8行：Lbl 3A——曲线段起点的里程D——曲线段起点的x坐标E——曲线段起点的y坐标F——曲线段起点的坐标方位角P——曲线段起点的曲率(左负右正)Q——曲线段终点的曲率(左负右正)L——曲线段长度（尽量使用长度，为计算断链方便）说明：（1）正算主程序可以计算一般边桩的坐标，如要计算类似涵洞端墙的坐标需增加两个变量，具体方法参考本程序集中的第1篇辛普生公式的坐标计算通用程序（2）程序规定，左偏曲线曲率（半径倒数）输入负值，右偏曲线曲率输入正值，直线上点曲率输入0。
4800全套计算程序（吐血推荐）
4800全套计算程序（吐⾎推荐）整套卡西欧计算器CASIO FX-4800 4500测量程序各位同⾏：我长年从事公路桥梁测绘⼯作，收集整理了⼀整套卡西欧计算器CASIOFX-4800P和卡西欧CASIO FX-4500P测量放线程序，该套程序经过反复修正，具有极⾼的可靠性。
现在免费提供给⼤家.程序⽬录：1.1 测边⼤地四边形的条件平差程序1.2 测边中点多边形的条件平差程序1.3 单⼀导线的严密平差程序1.4 单⼀结点导线的严密平差程序1.5 边、⾓后⽅交会的条件平差程序1.6 测边交汇点的条件平差程序1.7 单⼀⽔准路线的平差程序1.8 单结点的平差程序1.9 多结点⽔准⽹的平差程序1.10 多边形⽔准⽹的平差程序1.11 三⾓⾼程差的计算程序1.12 测距边⽔平距离的计算程序1.13 ⾼斯投影座标正、反解和换带的计算程序1.14 平⾯座标转移的计算程序2.1 单边、⾓后⽅交会的计算程序2.2 双边、⾓后⽅交会的计算程序2.3 碎部点座标的计算程序2.4 内、外分点座标的计算程序2.5 房⾓标的计算程序2.6 多次后⽅测⾓交会点2.7 测边交会点的计算程序2.8 导线三维值的计算程序2.9 圆⼼座标和半径的程序2.10 测站点、照准点归⼼改正的计算程序2.11 单边、双站后⽅交会的计算程序3.1 线路中⼼座标的计算程序3.3 红线交点座标的计算程序3.4 直线与圆曲线交点座标的计算程序3.5 垂⾜座标的计算程序3.6 道路不等宽时曲线要素的计算程序3.7 缓和曲线敷设时的计算程序3.8 圆曲线敷设时的计算程序3.9 极座标放线线的计算程序3.10 交点座标的计算程序3.11 宗地有关项⽬的计算程序3.12 丘地有关项⽬的计算程序4.1 导线X、Y、Z值的近似平差程序4.2 ⽆定向导线的计算程序4.3 测⾓前⽅交会点座标的计算程序4.4 测边交会座标的计算程序4.5 测⾓后⽅交会点座标的计算程序4.6 双边、⾓后⽅交会点座标的计算程序4.7 平⾯座标转移的计算程序4.8 测站点、照准点归⼼改正的计算程序4.9 三⾓⾼程⾼差的计算程序4.10 测距边⽔平距离的计算程序4.11 单⼀导线的严密平差程序4.12 边、⾓后⽅交会点的严密平差程序4.13 测边交会点的严密平差程序5.1 图跟导线点座标的计算程序5.2 碎部点座标的计算程序5.3 内、外分点座标的计算程序5.4 ⾓座标的计算程序5.5 圆⼼座标的和半径的计算程序5.6 交点座标的计算程序5.7 单边、⾓交会点座标的计算程序5.8 宗地有关项⽬的计算程序5.9 单边、双站后⽅交会座标的计算程序6.1 线路边桩座标的计算程序6.3 直线与曲线交点座标的计算程序6.4 道路不等宽时曲线元素的计算程序6.5 垂⾜座标的计算程序6.6 圆曲线敷设的计算程序6.7 缓各曲线敷设的计算程序6.8 极座标放线的计算程序6.9 单⼀⽔准路线的近似平差计算程序6.10 丘地有关项⽬的计算程序公路中、边桩坐标计算及放样程序功能：任意半径曲线中桩、任意交⾓边桩坐标计算放样、中桩切线⽅位⾓、任意点置仪放样、两点间距离计算、两点⽅位⾓计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CASIO4800坐标计算程序
CASIO4800缓和曲线、圆曲线和直线段上的任意中、边桩坐标计算程序
1、该程序适用于计算器 CASVO fx-4800P，可计算与线路中心成任意夹角的缓和曲线、圆曲线、直线段中、边桩坐标及切线方位角。
2、A？输入转角：左转为负，右转为正
3、R？输入圆曲线半径
4、LS？输入缓和曲线长度
5、JD？输入交点桩号
6、J？输入0程序计算中桩，输入1程序计算边桩
7、N？ E？输入交点X、Y坐标
8、FW 待求点切线方位角
9、当计算交角为60°时，则公式改为（U+60），（U-120）
1 A：R：C“LS”：D“JD”
2 P=C∧2/24/R-C∧4/2688/R∧3
3 Q=C/2-C∧3/240/R∧2
4 B=90C/兀/R
5 T=(R+P)tan(AbsA/2)+Q◢
6 W=(R+P)/cos(A/2)-R◢
7 L=((AbsA)-2B)兀R/180+2C◢
8 G=D-T◢
9 H=G+C◢
10 I=G+L/2◢
11 K=G+L-C◢
12 M=G+L◢
13 N：E：F: J
14 A＜0=>S=-1:≠=>S=1⊿
15 U=F+A/2+90S
16 V=W+R
17 B=N+VcosU
18 O=E+VsinU
19 Lbl 1
20 {Z}
21 Z≤G=>L=T+G-Z
22 V=F+180
23 U=F
24 Goto 2⊿
25 Z≤H=>L=Z-G
26 V=L-L∧5/(90R∧2C∧2)
27 L=30L∧2S/(兀RC)
28 P=F+180
29 Q=F+L
30 U“FW”=F+3L◢
31 Goto 4⊿
32 Z≤K=>L=F+A/2+90S+180+180(Z-I)S/R/兀
33 U“FW”=L+90S◢
34 Goto 5⊿
35 Z≤M=>L=M-Z
36 V=L-L∧5/(90R∧2C∧2)
37 L=30SL∧2/(兀RC)
38 P=F+A
39 Q=F+A+180-L
40 U=F-3L+A◢
41 Goto4⊿
42 Z>M=>L=Z-M+T
43 U=F+A
44 V=U
45 Goto 2
46 Lbl 2
47 X=N+LcosV◢
48 Y=E+LsinV◢
49 Goto 6⊿
50 Lbl 3
51 {W}
52 P“XL”=X+Wcos(U-90) ◢
53 Q“YL”=Y+Wsin(U-90) ◢
54 P“XR”=X+Wcos(U+90)◢
55 Q“YR”=Y+Wsin (U+90) ◢
56 Goto 1
57 Lbl 4
58 X=N+TcosP+VcosQ◢
59 Y=E+TsinP+VsinQ◢
60 Goto 6
61 Lbl 5
62 X=B+R cosL◢
63 Y=O+RsinL◢
64 Goto 6
65 Lbl 6
66 J=1=> Goto 3⊿
67 Goto 1。
