格兰仕微波炉的结构特点及原理常见故障及故障检修

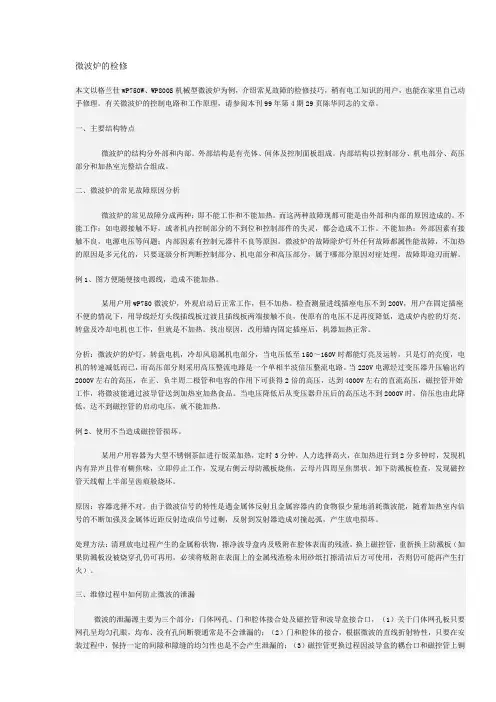

微波炉的检修
微波炉的检修本文以格兰仕wP750W、WP800S机械型微波炉为例，介绍常见故障的检修技巧，稍有电工知识的用户，也能在家里自己动手修理。
有关微波炉的控制电路和工作原理，请参阅本刊99年第4期29页陈华同志的文章。
一、主要结构特点微波炉的结构分外部和内部。
外部结构是有壳体、间体及控制面板组成。
内部结构以控制部分、机电部分、高压部分和加热室完整结合组成。
二、微波炉的常见故障原因分析微波炉的常见故障分成两种：即不能工作和不能加热。
而这两种故障现都可能是由外部和内部的原因造成的。
不能工作：如电源接触不好，或者机内控制部分的不到位和控制部件的失灵，都会造成不工作。
不能加热：外部因素有接触不良，电源电压等问题；内部因素有控制元器件不良等原因。
微波炉的故障除炉灯外任何故障都属性能故障，不加热的原因是多元化的，只要逐级分析判断控制部分、机电部分和高压部分，属于哪部分原因对症处理，故障即迎刃而解。
例1、图方便随便接电源线，造成不能加热。
某用户用wP750微波炉，外观启动后正常工作，但不加热。
检查测量进线插座电压不到200V，用户在固定插座不便的情况下，用导线经灯头线插线板过渡且插线板两端接触不良，使原有的电压不足再度降低，造成炉内腔的灯亮、转盘及冷却电机也工作，但就是不加热。
找出原因，改用墙内固定插座后，机器加热正常。
分析：微波炉的炉灯，转盘电机，冷却风扇属机电部分，当电压低至150～160V时都能灯亮及运转，只是灯的亮度，电机的转速减低而已，而高压部分则采用高压整流电路是一个单相半波倍压整流电路。
当220V电源经过变压器升压输出约2000V左右的高压，在正、负半周二极管和电容的作用下可获得2倍的高压，达到4000V左右的直流高压，磁控管开始工作，将微波能通过波导管送到加热室加热食品。
当电压降低后从变压器升压后的高压达不到2000V时，倍压也由此降低，达不到磁控管的启动电压，就不能加热。
例2、使用不当造成磁控管损坏。
维修微波炉维方法技巧
微波炉作为每个家庭里的主要加热电器之一，具有方便快速加热灯特点。
在它因为意外损坏需要维修时，不妨看看这篇维修微波炉维方法技巧中心为大家了解的格兰仕微波炉维修机巧，希望能帮助你维修您的微波炉。
格兰仕微波炉格兰仕微波炉维修—主要结构特点微波炉的结构分外部和内部。
外部结构是有壳体、间体及控制面板组成。
内部结构以控制部分、机电部分、高压部分和加热室完整结合组成。
格兰仕微波炉维修—微波炉的常见故障原因分析微波炉的常见故障分成两种：即不能工作和不能加热。
而这两种故障现都可能是由外部和内部的原因造成的。
不能工作：如电源接触不好，或者机内控制部分的不到位和控制部件的失灵，都会造成不工作。
不能加热：外部因素有接触不良，电源电压等问题；内部因素有控制元器件不良等原因。
微波炉的故障除炉灯外任何故障都属性能故障，不加热的原因是多元化的，只要逐级分析判断控制部分、机电部分和高压部分，属于哪部分原因对症处理，故障即迎刃而解。
格兰仕微波炉格兰仕微波炉维修—维修过程中如何防止微波的泄漏微波的泄漏源主要为三个部分：门体网孔、门和腔体接合处及磁控管和波导盒接合口，（1）关于门体网孔板只要网孔呈均匀孔眼，均布、没有孔间断裂通常是不会泄漏的；（2）门和腔体的接合，根据微波的直线折射特性，只要在安装过程中，保持一定的间隙和隙缝的均匀性也是不会产生泄漏的；（3）磁控管更换过程因波导盒的耦台口和磁控管上铜丝垫的结合起到了绝缘密封，只要在更换磁控管注意检查耦台的平整，软铜丝垫的完好均匀和拧紧固定螺钉时是不会泄漏的。
在一般情况下，网孔板没有孔眼断裂或尖锐性的重力打击变形，而维修过程中门体部分一般也不须调整，泄漏是不会增加的，在上述三点中如有网孔有裂，门体结合有过紧的金属体接触或磁控管耦台不好明显的现象会产生打火放电，或产生轻微的“滋、滋”声，所以在维修检查过程中是不会造成泄漏产生的。
以上是快益修为大家收集到的关于格兰仕微波炉的维修机巧的相关信息，通过以上信息可以对您维修格兰仕微波炉有一定的帮助。
微波炉的整机结构及电路工作原理图
微波炉的整机结构及电路工作原理图一、微波炉的外形结构下图所示的是格兰仕微波炉的外形结构，主要由炉门、外壳、操作面板及显示面板组成。
1、炉门炉门由耐高温的钢化玻璃和金属网构成，可以防止微波泄漏，还可以观察微波炉内食物的加热情况，并在炉门四周装有多种防漏保护装置。
炉门采用安全联锁开关，当炉门打开时，联锁开关能将电源可靠切断，从而保证用户使用安全。
2、外壳微波炉的外部件主要包括进风口、散热窗、电源线及金属外壳等。
3、操作面板和显示面板微波炉的操作面板主要供用户根据烹饪要求，事先对微波炉进行功能及烹饪时间的设定, 操作面板上主要包括烹调键、时钟键、数字键、暂停键、微波火力调节键及启动键等。
显示面板主要用于倒计时显示微波炉的加热时间及功能显示等。
二、微波炉的内部结构微波炉内部结构主要由熔断器、热继电器、CPU控制板、联锁开关、炉灯、漏感变压器、高压电容、高压二极管、微波管及散热风扇等组成。
1、熔断器及热继电器微波炉中的熔断器有两个，一个8~10A的延时熔断器（串联在220V交流输入电源电路中），另一个是700-900mA的高压熔断器（串联在高压电源电路中）。
它们的作用是，当电路元器件有短路故障时，保护内部电路不因电流过大而损坏。
热继电器也是串联在220V交流输入电源电路中的，它安装在微波管外壳上，实时检测微波管的温度，当微波管的温度超过其限定温度时，热继电路内部断开，从而切断电源使微波炉停止工作。
2、CPU控制板CPU控制板是微波炉控制的核心，它能实现微波炉的多种烹饪功能。
用户事先按烹饪要求设置好烹饪程序，给CPU控制板输入指令，CPU根据用户输入的指令发出控制要求, 控制微波管发出微波的时间等。
CPU控制板主要由电源电路、CPU电路、按键显示电路及继电器驱动输出电路组成。
3、联锁开关和炉灯在微波炉中主要有3个联锁开关，它们都是受炉门门扣控制的。
联锁开关S1用于控制主电路的工作；联锁开关S2是短路开关，用于控制高压电路的工作；联锁开关S3用于控制数字程序电路的工作。
格兰仕微波炉常见故障分析
格兰仕微波炉常见故障分析一、微波炉易损器件检测1．高压二极管正常时，用万用表R*10K档测量，正向导通(有一定电阻)，反向截止(电阻无穷大)；用其他电阻档测量正反向电阻均不通（数字万用表可能会测不通）。
高压二极管损坏多为击穿，即正反向都通。
高压二极管损坏引起的故障现象有：烧高压保险，或微波炉运转不加热，微波运转不加热且噪音增大。
2．磁控管正常时，测两接线柱之间为零点几Ω（欧姆），两接线柱对外壳之间不通(阻值无穷大)。
磁控管损坏，有的表现为灯丝两接线柱之间开路，有的表现为两接线柱对外壳导电形成通路，有的则无法直接测量出来。
磁控管损坏引的现象有：微波炉运转声音小、不加热，或烧电源保险、高压保险、高压二极管等。
3．高压变压器正常时，测量两输入端之间电阻小于31Ω，灯丝绕组阻值也很小近于0Ω，高压绕组阻值较大在90—150Ω。
高压变压器损坏多以高压绕组匝间短路居多。
损坏后引起的现象有：运转电流增大有异味，或运行不加热、冒烟。
4．高压电容其容量在1μF左右，内并联有一只9MΩ电阻。
正常时，将指针万用表置于R*10K档，两表笔分别接高压电容两极，测量之初有一定阻值但不高，然后逐渐上升到9MΩ左右；两极片对外壳电阻应为无穷大。
实际维修中高压电容故障相对低，常见损坏形式是极片或绝缘木打火，个别为失效或击穿。
高压电容损坏引起的现象有烧电源保险管或高压保险管、微波炉能运转但不加热等。
5．机械定时器／火力选择器正常时，测量电机两端有阻值，顺时针拧一下时间旋钮，定时开关触点导通。
火力触点在电机旋转时，时通时断。
定时开关触点损坏，引起整机不工作；火力开关触点损坏引起微波炉运转不加热；电机损坏引起微波炉运转加热不停，或者运行不加热、不停机。
6．门开关门开关内含有几个轻触开关。
在正常情况下，闭合开关时有微小的触点转换声音。
损坏后的故障表现为：整机不工作，运转不加热，开门时烧电源保险管等。
7．双向二极管将指针万用表置于R*10K档，两表笔分别接双向二极管两极，正反向电阻均应为无穷大。
格兰仕微波炉的检修技巧
格兰仕微波炉的检修技巧本文以格兰仕WP750WWP800S机械型微波炉为例，介绍常见故障的检修技巧，稍有电工知识的用户，也能在家里自己动手修理。
有关微波炉的控制电路和工作原理，请参阅本刊99年第4期29页陈华同志的文章。
一、主要结构特点微波炉的结构分外部和内部。
外部结构是有壳体、间体及控制面板组成。
内部结构以控制部分、机电部分、高压部分和加热室完整结合组成。
二、微波炉的常见故障原因分析微波炉的常见故障分成两种：即不能工作和不能加热。
而这两种故障现都可能是由外部和内部的原因造成的。
不能工作：如电源接触不好，或者机内控制部分的不到位和控制部件的失灵，都会造成不工作。
不能加热：外部因素有接触不良，电源电压等问题；内部因素有控制元器件不良等原因。
微波炉的故障除炉灯外任何故障都属性能故障，不加热的原因是多元化的，只要逐级分析判断控制部分、机电部分和高压部分，属于哪部分原因对症处理，故障即迎刃而解。
例1、图方便随便接电源线，造成不能加热。
某用户用WP750微波炉，外观启动后正常工作，但不加热。
检查测量进线插座电压不到200V，用户在固定插座不便的情况下，用导线经灯头线插线板过渡且插线板两端接触不良，使原有的电压不足再度降低，造成炉内腔的灯亮、转盘及冷却电机也工作，但就是不加热。
找出原因，改用墙内固定插座后，机器加热正常。
分析：微波炉的炉灯，转盘电机，冷却风扇属机电部分，当电压低至150〜160V时都能灯亮及运转，只是灯的亮度，电机的转速减低而已，而高压部分则采用高压整流电路是一个单相半波倍压整流电路。
当220V电源经过变压器升压输岀约2000V左右的高压，在正、负半周二极管和电容的作用下可获得2倍的高压，达到4000V左右的直流高压，磁控管开始工作，将微波能通过波导管送到加热室加热食品。
当电压降低后从变压器升压后的高压达不到2000V时，倍压也由此降低，达不到磁控管的启动电压，就不能加热。
例2、使用不当造成磁控管损坏。
格兰仕微波炉维修
用的格兰仕的微波炉出了点故障，该怎么维修呢？下面跟着格兰仕维修中心一起看看维修方法吧。
前段时间修理了一台格兰仕G80W23YSL-V9微波炉，故障现象是显示正常不加热。
心想可能是高压保险丝坏了吧，于是拆机检查。
经查高压保险丝、磁控管、变压器、高压二极管、高压电容都是好的。
这是个带电脑板的微波炉，正常工作开始加热时应该能听到继电器闭合的声音。
这个微波炉各项功能显示正常，但是怎么没听到继电器闭合的声音呢？看来控制电路有问题，于是检查继电器周边电路，发现和继电器并联的二极管击穿。
这个微波炉电路板中有三个继电器，是分别控制微波、烧烤、炉灯的，经查三个二极管都击穿了。
这是个1N4148二极管，这个二极管击穿导致继电器的控制电压直接接地，继电器自然不能闭合了。
关于这个二极管的作用，大家都知道，继电器线圈就是一个电感，电感有一个特性，流经电感线圈的电流不能突变，如果突然切断电感线圈的电流，电感本身就会产生一个很强的电动势，来试图维持电流不变，这个电动势往往非常强。
与继电器线圈并联二极管后，二极管负极接直流电源正极，继电器线圈断电时，二极管因势利导，为线圈电流继续流动提供途径，残余能量在线圈与二极管组成的回路中较为平缓地自我消耗掉，开关和电路原件得到有效保护。
换掉二极管，微波炉正常加热，维修结束。
格兰仕微波炉不加热是什么原因及解决方法
格兰仕微波炉不加热是什么原因及解决方法收藏点击：4902 时间：2014-04-12 来源：土巴兔装修网分享到更多有时候我们会遇到，食物放在微波炉里半天没有加热，浪费了我们的时间。
今天土巴兔小编跟大家分享一下格兰仕微波炉不加热是什么原因及解决方法。
格兰仕微波炉不加热一：微波炉易损器件检测1.高压二极管正常时，用万用表Rx10k挡测量，正向导通(有一定电阻)，反向截止(电阻无穷大);用其他电阻挡测量正反向电阻均不通。
高压二极管损坏多为击穿，即正反向都通。
高压二极管损坏引起的故障现象有：烧高压保险，或微波炉运转不加热，微波运转不加热且噪音增大。
2.磁控管正常时，测两接线柱之间为零点几欧姆，两接线柱对外壳之间不通(阻值无穷大)。
磁控管损坏，有的表现为灯丝两接线柱之间开路，有的表现为两接线柱对外壳导电形成通路，有的则无法直接测量出来。
磁控管损坏引的现象有：微波炉运转声音小、不加热，或烧电源保险、高压保险、高压二极管等。
3.高压变压器正常时，测量两输入端之间电阻小于31，灯丝绕组阻值也很小近于OQ，高压绕组阻值较大在9011—150f1。
高压变压器损坏多以高压绕组匝间短路居多。
损坏后引起的现象有：运转电流增大有异味，或运行不加热、冒烟。
4.高压电容其容量在1卜F左右，内并联有一只9MQ电阻。
正常时，将指针万用表置于Rx 10k挡，两表笔分别接高压电容两极，测量之初有一定阻值但不高，然后逐渐上升到9MQ左右;两极片对外壳电阻应为无穷大。
实际维修中高压电容故障相对低，常见损坏形式是极片或绝缘木打火，个别为失效或击穿。
高压电容损坏引起的现象有烧电源保险管或高压保险管、微波炉能运转但不加热等。
5.机械定时器/火力选择器正常时，测量电机两端有阻值，顺时针拧一下时间旋钮，定时开关触点导通。
火力触点在电机旋转时，时通时断。
定时开关触点损坏，引起整机不工作;火力开关触点损坏引起微波炉运转不加热;电机损坏引起微波炉运转加热不停，或者运行不加热、不停机。
格兰仕微波炉的检修技巧
格兰仕微波炉的检修技巧本文以格兰仕wP750W、WP800S机械型微波炉为例，介绍常见故障的检修技巧，稍有电工知识的用户，也能在家里自己动手修理。
一、主要结构特点微波炉的结构分外部和内部。
外部结构是有壳体、间体及控制面板组成。
内部结构以控制部分、机电部分、高压部分和加热室完整结合组成。
二、微波炉的常见故障原因分析微波炉的常见故障分成两种：即不能工作和不能加热。
而这两种故障现都可能是由外部和内部的原因造成的。
不能工作：如电源接触不好，或者机内控制部分的不到位和控制部件的失灵，都会造成不工作。
不能加热：外部因素有接触不良，电源电压等问题；内部因素有控制元器件不良等原因。
微波炉的故障除炉灯外任何故障都属性能故障，不加热的原因是多元化的，只要逐级分析判断控制部分、机电部分和高压部分，属于哪部分原因对症处理，故障即迎刃而解。
例1、图方便随便接电源线，造成不能加热。
某用户用wP750微波炉，外观启动后正常工作，但不加热。
检查测量进线插座电压不到200V，用户在固定插座不便的情况下，用导线经灯头线插线板过渡且插线板两端接触不良，使原有的电压不足再度降低，造成炉内腔的灯亮、转盘及冷却电机也工作，但就是不加热。
找出原因，改用墙内固定插座后，机器加热正常。
分析：微波炉的炉灯，转盘电机，冷却风扇属机电部分，当电压低至150～160V时都能灯亮及运转，只是灯的亮度，电机的转速减低而已，而高压部分则采用高压整流电路是一个单相半波倍压整流电路。
当220V电源经过变压器升压输出约2000V左右的高压，在正、负半周二极管和电容的作用下可获得2倍的高压，达到4000V左右的直流高压，磁控管开始工作，将微波能通过波导管送到加热室加热食品。
当电压降低后从变压器升压后的高压达不到2000V时，倍压也由此降低，达不到磁控管的启动电压，就不能加热。
例2、使用不当造成磁控管损坏。
某用户用容器为大型不锈钢茶缸进行饭菜加热，定时3分钟，人力选择高火，在加热进行到2分多钟时，发现机内有异声且伴有糊焦味，立即停止工作，发现右侧云母防溅板烧焦，云母片四周呈焦黑状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转盘电机与风扇电机为同步电机,即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动,对磁控管及其它主要部件进行冷却。
(4)接头插线松动。检查磁控管上,电容器上接插头是否松动,若松动用钳子夹紧。
3．加热正常，炉内照明灯不亮
检查插头是否脱落,炉照明灯是否烧坏。
4．格兰仕微波炉的结构特点及检修转盘不转或风扇不转
检查若不是由于线头松脱造成故障,则更换新电机。
5.工作2～3分钟后自动停机
故障原因是冷却失效或冷却不充分，炉内温度热切断器自动切断电源，检查风扇电机绕组是否开路，风扇扇叶是否脱落,冷却风道是否积存有许多灰尘或被污物阻塞。
2.炉门:是食品的进出口。炉门由金属框架和观察窗组成。既要求从门外可以观察到炉内食品 加热的情况,又不能让微波泄漏出来。观察窗的玻璃夹层中有一层金属微孔网，既可透过它看到食品，又可防止微波泄漏。由于金属网孔大小是经过精密计算的，所 以完全可以阻挡微波的穿透。
３．控制电路:控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。
四、常见故障的排除。
１.启动“三无”（无灯亮、无声音、无微波发射)
这一种现象往往是由多种原因造成的。首先检查电源插头与插座是否接触不良,如不是电 源问题则检查下列几项内容。(1)8A保险丝是否熔断,如是则调换新保险丝;(2)监控开关断不开,造成短路;(3)联锁开关未闭合或门钩断损而不能接触 到联锁开关；(4)变压器初、次级短路；(5）电容对地击穿或极间击穿。
取下S３测量正常,可能是组合开关动作配合失准所致。因一时找不到这种专用开关．故暂时断开Ｓ3任一脚接线以应急使用。因为出现Sl、S2、定时开关同时接通的几率很少(当然用新件更换最好)。经这样处理后半年来未再出现烧保险现象。
三、并非微波炉故障的判别
对于微波炉在使用过程中出现的一些现象,有的用户因为对微波炉不太了解,常容易误认为微波炉出了故障。
1．跳闸
微波炉整机的功耗大,整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输 入功率的5～6倍。微波炉的启动电流高时可达７A，工作电流在5Ａ左右。而有的家庭配备的保护闸容量有限或敏感度过高,常因微波炉启动时的电流冲击而出现 跳闸，因此最好应配备l０A以上的保护闸。另外，在使用微波炉加热食品时,最好不要同时打开电饭锅之类的大功率用电器具。
格兰仕微波炉的结构特点及原理－常见故障及故障检修
———————————————————————————————— 作者：
———————————————————————————————— 日期：
微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。目前市场上微波产品很多,但格兰仕微波炉一直是一枝独秀。
型号的变压器。
（２)磁控管灯丝开路或磁钢开裂。用万用表Ｒ×１挡,测量磁控管灯丝插片，若开路则磁控管已坏,若电阻值很小是正常的,再检查磁控管磁钢是否开裂。
(３)二极管击穿。用万用表R×1０k挡,棒“＋”端接二极管负极,表棒“-”端接二极管正极,读数应为１50k左右。万用表表棒交换位置，测量二极管反向阻值，万用表读数应为∞大，若万用表读数很小，或接近短路则表示二极管击穿,应调换同型号新二极管。
高压变压器次级绕组之后的电路为高压电路,主要包括:磁控管、高压电容器c、高压变 压器Ｔ、高压二极管D。磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。它的工作需要很高的脉动直流阳极电压和约３～４V的灯丝电压。由高压变压 器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。
２．启动灯亮、转盘能转,但不加热
(1)变压器初、次级开路，灯丝开路。将5０0型万用表置2５00Ｖ交流挡,一根表 棒接变压器铁心，另一根表棒接次级高压插片，次级高压应是在2１00V左右，若无电压则变压器已坏。若有2100V。再检查变压器灯丝电压,用万用交流 lOＶ挡测量灯丝电压应是3．4V左右。若无电压,则变压器已坏，应调换同等
6．门打不开
检查门钩是否断裂，如是则更换新门钩。另外微波炉长期使用,由于磨损和锈蚀,使门轴与轴孔配合间隙增大,门向一侧倾斜。则调整门铰链,使门重新拨正位置。
我有一台格兰仕WP700L１7L型微波炉．常在加热完毕打开炉门瞬间烧保险。
在开炉门瞬间烧保险.故障可能在门控开关部分。门控组合开关电路示意图如附图所示。正常情况下关门时S3先断开．Ｓl、S2后接通;而开门时相反为S1、 Ｓ2先断,Ｓ3后接通,其动作时间间隙很短。若开门后Ｓl、S2、定时开关因某种原因（如触点烧结)造成误接通，会泄漏微波。一旦这种情况发生.电源将经 Ｓ3形成短路而使保险管迅速熔断,以保护人身安全。
２.感觉声音大
微波炉工作时的声音主要来自风扇，而风痢转速的高低和声音的大小成正比。格兰仕微波炉采用高转速风扇电机,以提高对主机的冷却效果,延长磁控管及主机的使用寿命。由此可见，工作时只要声音平稳,没有杂音就是正常的。
3.机械式程控器微波炉工作时有间断的响声
微波炉的火力调整是通过继电器的间断工作来控制的,使磁控管有规则的间断工作,从而达到减小火力的目的。高火则是连续地产生高压,所以微波炉在高火以上的火力位置工作时,会出现有规律的声响，这也是一种正常现象。
一、格兰仕微波炉型号的识别
二、微波炉结构特点和工作原理
微波炉主要由炉腔、炉门和控制电路等几部分组成。
１．炉腔:是一个微波谐振腔，是把微波能变为热能对食物进行加热的空间。在炉腔底部装一只由微型电机带动的玻璃转盘，把被加热食品放在转盘上与转盘一起旋转，使其与炉内的高频电磁场作相对运动,以达到炉内食品均匀加热的目的。
４.微波炉工作时有漏风、漏光
根据微波具有的直线性和遇金属的折返性以及在均匀缝隙和均匀网孔的屏蔽特点，在微波 炉生产过程中,门和腔体的结全缝隙，并不是控制得越小越好,而只要间隙在规定范围内,门四周的缝隙越均匀越好。这能使微波在腔体内得到绝对的屏蔽。鉴于以 上因素，由于冷却风扇的风压,有少量的风和光从结构缝中泄出是完全正常的。
