贴片发光二极管 3528正白4-5LM SMD TOP LED 灯珠中英文参数资料
贴片led灯珠参数
贴片led灯珠参数贴片LED灯珠参数一、引言贴片LED灯珠是一种常见的光电器件，具有体积小、功耗低、寿命长等优点，广泛应用于照明、显示、指示等领域。
本文将详细介绍贴片LED灯珠的一些重要参数。
二、亮度亮度是衡量LED灯珠发光强度的重要指标，一般以流明（lm）为单位。
贴片LED灯珠的亮度与其发光芯片的尺寸、电流和发光颜色有关。
亮度越高，LED灯珠发出的光就越明亮。
三、色温色温是衡量光源颜色的参数，单位为开尔文（K）。
贴片LED灯珠的色温决定了其发出的光的颜色，常见的色温有暖白光（2700K-3500K）、自然白光（4000K-5000K）和冷白光（5500K-6500K）。
不同的场景和用途需要不同色温的LED灯珠。
四、色彩指数色彩指数（CRI）是评价光源对物体真实颜色还原能力的一个指标，一般用Ra表示。
Ra越高，表示光源的颜色还原能力越好。
贴片LED灯珠的色彩指数影响了其在照明领域的应用，通常要求Ra大于80。
五、工作电压和电流贴片LED灯珠的工作电压和电流是其正常工作所需的电气参数。
工作电压一般为3V或5V，工作电流一般为20mA。
合理的电压和电流可以保证贴片LED灯珠的正常发光和使用寿命。
六、发光角度发光角度是指贴片LED灯珠发出光线的范围，一般以度数表示。
不同的发光角度适用于不同的应用场景，如照明领域一般选择较大的发光角度，而显示领域则需较小的发光角度。
七、反射率和透光率贴片LED灯珠的反射率和透光率是指其发光面的反射和透过光线的能力。
高反射率和透光率可以提高贴片LED灯珠的发光效率和亮度，同时减少能量损耗。
八、耐压和防护等级贴片LED灯珠的耐压是指其可以承受的最大电压，常见的耐压为1000V。
防护等级是指贴片LED灯珠对尘埃和水的防护能力，常见的防护等级有IP20、IP65等。
九、使用寿命贴片LED灯珠的使用寿命与其发光芯片和工作环境有关，一般可达到50000小时以上。
使用寿命长是贴片LED灯珠的重要优势之一。
发光二极管的资料(贴片、直插式)
0603单色系列常见尺寸大全Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF下载0603单色系列R/Y/B/G/YG/W 140DESCRIPTION特点：体积小，角度大，亮度高，低电压驱动包装：卷带包装，4000个/卷推荐使用范围：指示器、背光产品、显示屏焊接：TTW 焊接，回流焊焊接。
0805单色系列Part NO.Color Wavelength(nm)Intensity(mcd)Angle PDF 下载0805单色系列R/Y/A/B/G/YG/W 140DESCRIPTION 特点：体积小，角度大，亮度高，低电压驱动包装：卷带包装，3000个/卷推荐使用范围：指示器、背光产品、显示屏焊接：TTW 焊接，回流焊焊接。
1206单色系列Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF 下载1206单色系列R/Y/A/B/G/YG/W140DESCRIPTION 特点：体积小，角度大，亮度高，低电压驱动包装：卷带包装，3000个/卷推荐使用范围：指示器、背光产品、显示屏焊接：TTW 焊接，回流焊焊接。
3020单色系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF下载3020单色系列R/Y/B/G/W 120DESCRIPTION封装：白色PLCC 外壳,硅胶或环氧树脂封装;特点：体积小，角度大，亮度高，低电压驱动，颜色一致性好，无色差;包装：编带包装,2000PCS /卷;推荐使用范围：背光产品、灯条灯带，广告照明; 焊接：TTW 焊接，回流焊焊接;5050全彩RGBPart NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载5050全彩RGBRGB RGB 120DESCRIPTION封装：白色PLCC 外壳,硅胶或环氧树脂封装;特点：体积小，角度大，亮度高，低电压驱动，颜色一致性好，无色差;包装：编带包装，1000PCS/卷;推荐使用范围：背光产品、灯条灯带，广告照明; 焊接：TTW 焊接，回流焊焊接;3528单色系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载3528单色系列R/Y/A/B/G/YG/PR/W 120DESCRIPTION封装：白色PLCC外壳,硅胶或环氧树脂封装;特点：体积小，角度大，亮度高，低电压驱动，颜色一致性好，无色差;包装：编带包装，2000PCS/卷;推荐使用范围：背光产品、灯条灯带，广告照明;焊接：TTW 焊接，回流焊焊接;3V内凹系列Part NO. ColorWavelength(nm)Intensity(mcd) Angle PDF下载3V系列DESCRIPTION产品型号发光颜色电压范围（v）亮度范围（mcd）波长（nm）发光角度3T 平头系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载3T 系列DESCRIPTION产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度30圆头系列Part NO. Color Wavelength(nm)Intensity(mcd) Angle PDF 下载30系列产品型号 发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5V 内凹系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载5V 系列DESCRIPTION产品型号发光颜色电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5T 平头系列Part NO. Color Wavelength(nm) Intensity(mcd) Angle PDF 下载 5T 系列产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5N 无边系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载5N 系列DESCRIPTION产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5A 子弹头系列Part NO. Color Wavelength(nm) Intensity(mcd) Angle PDF 下载 5A 系列产品型号发光颜色电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度50圆头系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载50系列DESCRIPTION产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度80圆头系列Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF 下载80系列产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度10圆头系列Part NO. Color Wavelength(nm) Intensity(mcd) Angle PDF 下载 10系列1A 子弹头系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载1A 子弹头系列DESCRIPTION产品型号 发光颜电压范围亮度范围（mcd ） 波长（nm ） 发光角度25方形系列Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF 下载25方形系列58钢盔系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载58钢盔系列DESCRIPTION产品型号发光颜色电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度。
CREE(美国科锐)LED光源(芯片)技术参数说明
3.0-3.4V
20MA
0.06W
3020科锐专 利灯珠
详细介绍 3014贴片式LED产品特征： ☆尺寸3.0*1.4*1.0MM ☆采用CREE原厂芯片封装生产 ☆高光效，可达120LM/W以上 ☆3000小时光衰测试无衰减 ☆球泡灯、筒灯、天花灯、灯管、面板 灯、室内照明、 ☆商业照明、亮化工程、特种照明等。
3.0-3.4V
150MA
0.5W
5630科锐专 利灯珠
详细介绍 5730 贴片LED产品特征： ☆尺寸5.7*3.0*0.9MM ☆采用CREE原厂芯片封装生产 ☆高光效，可达100-120LM/W以上 ☆3000小时光衰测试无衰减 ☆球泡灯、筒灯、天花灯、灯管、面板 灯、室内照明、 ☆商业照明、亮化工程、特种照明等
电压
电流 功率 关键词
3.0-3.4V
60MA,1 50MA
0.2W 0.5W 0.2W
5050科锐专 利灯珠
详细介绍 3528贴片式LED产品特征： ☆尺寸3.5*2.8*1.9MM ☆采用CREE原厂芯片封装生产 ☆高光效，可达120-130LM/W以上 ☆3000小时光衰测试无衰减 ☆灯管、灯条、球泡灯、筒灯、天花灯 、室内照明、 ☆商业照明、亮化工程、特种照明等。
产品名称：TOP 3629 LED 产品尺寸：3.6*2.9*1.5MM 芯片：采用CREE原厂芯片封装生产 功率：0.1W 色温：2500-7000K 显色指数：CRI：70-80 高光效，可达120-130LM/W以上 发光角度：120度 发光颜色：白光 产品说明: 采用CREE芯片封装 拥有芯片、荧光粉的全球专利授权 产品应用：室内照明、室外照明、景观 照明
1 、 2 、 3 、 4 、 NO 产品型号
3528红光规格书

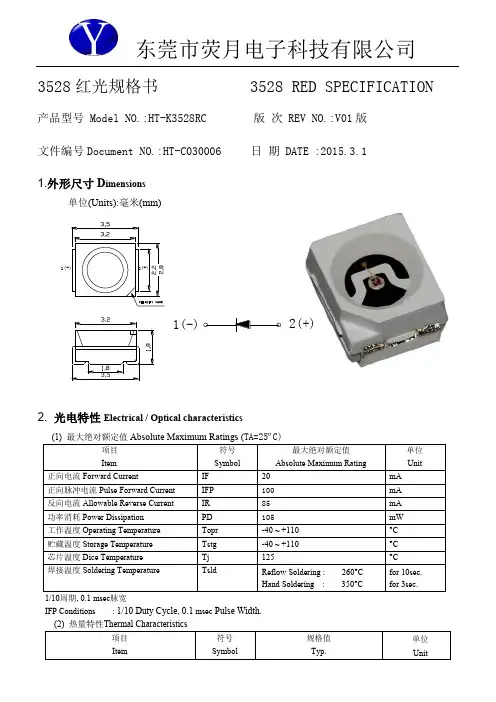

东莞市荧月电子科技有限公司3528红光规格书 3528 RED SPECIFICATION产品型号 Model NO.:HT-K3528RC 版 次 REV NO.:V01版 文件编号Document NO.:HT-C030006 日 期 DATE :2015.3.1 1.外形尺寸D imensions单位(Units):毫米(mm)1(-)2(+)2. 光电特性Electrical / Optical characteristics1/10周期, 0.1 msec 脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts)(3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC) Array(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ） 无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm )(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs. 所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F=0.5mA时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F=0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。
常用贴片LED型号及参数
常用贴片LED型号及参数贴片LED是一种广泛应用于电子产品中的LED灯具，具有体积小、发光角度大、发光效率高等优点。
本文将介绍一些常用的贴片LED型号及其参数。
1.3528LED3528 LED是一种常用的大功率贴片LED，尺寸为3.5mm×2.8mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等2.5050LED5050 LED是一种大功率贴片LED，尺寸为5.0mm×5.0mm。
它通常具有以下参数：-最大电流：60mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等3.0603LED0603 LED是一种小功率贴片LED，尺寸为0.6mm×0.3mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等4.0805LED0805 LED是一种小功率贴片LED，尺寸为0.8mm×0.5mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等5.1206LED1206 LED是一种小功率贴片LED，尺寸为1.2mm×0.6mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等6.2835LED2835 LED是一种大功率贴片LED，尺寸为2.8mm×3.5mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等7.3014LED3014 LED是一种大功率贴片LED，尺寸为3.0mm×1.4mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等8.5730LED5730 LED是一种大功率贴片LED，尺寸为5.7mm×3.0mm。
LED灯带规格参数

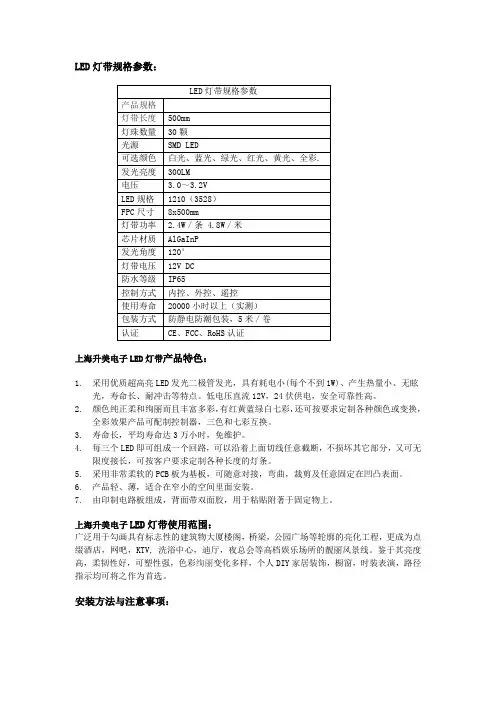

LED灯带规格参数：上海升美电子LED灯带产品特色：1.采用优质超高亮LED发光二极管发光，具有耗电小(每个不到1W)、产生热量小、无眩光，寿命长、耐冲击等特点。
低电压直流12V，24伏供电，安全可靠性高。
2.颜色纯正柔和绚丽而且丰富多彩，有红黄蓝绿白七彩，还可按要求定制各种颜色或变换，全彩效果产品可配制控制器，三色和七彩互换。
3.寿命长，平均寿命达3万小时，免维护。
4.每三个LED即可组成一个回路，可以沿着上面切线任意截断，不损坏其它部分，又可无限度接长，可按客户要求定制各种长度的灯条。
5.采用非常柔软的PCB板为基板，可随意对接，弯曲，裁剪及任意固定在凹凸表面。
6.产品轻、薄，适合在窄小的空间里面安装。
7.由印制电路板组成，背面带双面胶，用于粘贴附著于固定物上。
上海升美电子LED灯带使用范围：广泛用于勾画具有标志性的建筑物大厦楼阁，桥梁，公园广场等轮廓的亮化工程，更成为点缀酒店，网吧，KTV, 洗浴中心，迪厅，夜总会等高档娱乐场所的靓丽风景线。
鉴于其亮度高，柔韧性好，可塑性强，色彩绚丽变化多样，个人DIY家居装饰，橱窗，时装表演，路径指示均可将之作为首选。
安装方法与注意事项：1、室内安装：LED灯带用于室内装饰时，由于不必经受风吹雨打，所以安装就非常简单。
以光虹电子生产的LED灯带为例，每款LED灯带的背后都贴有自粘性3M双面胶，安装时可以直接撕去3M双面胶表面的贴纸，然后把灯条固定在需要安装的地方，用手按平就好了。
至于有的地方需要转角或者是长了怎么办？很简单，LED灯带是以3个LED为一组的串并联方式组成的电路结构，每3颗LED即可以剪断单独使用。
2、户外安装：户外安装由于会经受风吹雨淋，如果采用3M胶固定的话，时间一久就会造成3M胶粘性降低而致使LED灯带脱落，因此户外安装常采用卡槽固定的方式，需要剪切和连接的地方，方法和室内安装一样，只是需要另外配备防水胶，以巩固连接点的防水效果。
3、电源连接方法：LED灯带一般电压为直流12V，因此需要使用开关电源供电，电源的大小根据LED灯带的功率和连接长度来定。
yl3528
编号.: YL20100515-03规格书SMD LED发光二极管型号:YL-3528W制表 : 许志明____审核 :批准 :億量光電科技有限公司地址：中国广东省深圳市西乡勒竹角天富安工业区11栋4楼电话：86-755-29785732传真：86-755-2978565编号.: YL20100515-03⏹ 特性● 发光效率高● 发光响应时间短、寿命长 ● 环保、节能、低压驱动 ● 耐热、耐湿、 ● 光色纯、显色性高■ 产品简述本产品采用精密的光学设计，良好的散热结构，从而形成了特定的发光角度和均匀的光强分布，并且出色的导热性能稳定了光电特性和使用寿命。
特高的光通量更是大幅度的减少照明使用数量，从而降低整体成本。
■标准结构图⏹ 应用领域 ● 背光源● 指示灯、手电筒… ● 汽车灯、矿灯,路灯… ● 照明、户外景观编号.: YL20100515-03⏹ 光电参数⏹⏹ 最大规格限度（Ta=25℃）项目符号 最大值 单位 峰值电流(1/10 工作周期,0.1ms脉冲宽度)I FP 100 mA 正向电流 I F 30 mA 抗人体静电（ESD ）5000 V 反向压降 V R 10V应用温度 Topr -25℃ to +75℃ 存储温度 Tstg -30℃ to +80℃ 焊接温度Tsod260℃ for 5 Seconds⏹ 注意：1. 光电产品需按照光电特性使用。
2. 发光强度的测量公差为： ±10%。
3. 正向电压测量公差为： ±0.05 V 。
4.色度坐标的测量公差为： ±0.015 。
项 目 符号 最小值 典型值 最大值 单位 测试条件光通量 φ 4 4.5 5 Lm IF=20mA发光角度 2θ1/2 --- 120 --- Deg 色温Tc 5500 --- 7000 k色坐标X 0.303 --- 0.333---Y 0.333 --- 0.3791 正向电压 VF 3.0 3.2 3.6 V 反向电流IR---5---μAVR=5V编号.: YL20100515-03色区x1 y1 x2 y2 x3 y3 x4 y4 TC范围（K）H3 0.3052 0.3222 0.3121 0.3291 0.3102 0.3433 0.3024 0.33586500K-7000K H4 0.3024 0.3358 0.3102 0.3433 0.3084 0.3567 0.2999 0.3485J3 0.3121 0.3291 0.322 0.3386 0.3209 0.3536 0.3102 0.34336000k-6500k J4 0.3102 0.3433 0.3209 0.3536 0.3198 0.3677 0.3084 0.3567K3 0.322 0.3386 0.332 0.3475 0.3321 0.3639 0.3209 0.35365500k-6000k K4 0.3209 0.3536 0.3321 0.3639 0.3321 0.3791 0.3198 0.3677色区分BIN 所参照为照明参数标准编号.: YL20100515-03 ■光电曲线图编号.: YL20100515-03编号.: YL20100515-03编号.: YL20100515-03 ■圈带■使用说明1.所有相关作业人员一定要做好防静电如: 带静电环,穿静电衣, 静电鞋.2.作业机台及作业桌面均需加裝地线.3.焊接温度在260℃左右,时间控制在5S以内,焊接点离胶体底部在2mm以上,电烙铁一定要接地.4.请勿带电焊接LED.5.通電情況下,避免在80℃以上高温作业,如有高温作业一定要做好散热.6.产品拆封后尽快使用，不得在有腐蚀气体的环境下存放或使用，暴露在空气中的时间不得超过1个月，否则引脚会导致氧化.7.LED是直流器件，反向电压不得大于5ｖ,否则LED容易损坏。
SMD 3528系列LED应用指南
提高灯珠寿命
的解决方
手动焊接时注意事项
图片位预留
正确操作方法
错误操作方法
日中 案
提高灯珠寿命
的解决方
二、回流焊焊结
回流焊温度曲线（平头SMD LED产品）如下：
日中 案
提高灯珠寿命
的解决方
日中 案
提高灯珠寿命
的解决方
2.防潮包装 2.防潮包装
日中 案
提高灯珠寿命
的解决方
为了防止在运输和贮存过程中湿气侵入到 SMD LED，SMD LED必须要用防潮袋密 LED， LED必须要用防潮袋密 封包装。包装时要在里面放入干燥剂和湿 度色卡（如下图）。 变成紫红色部分为产品已受潮，蓝色的为 正常。
的解决方
C：产品使用说明 1.清洗 1.清洗
为了防止损害 SMD LED，请不要使 LED，请不要使 用无详细说明的化学液体清洗SMD 用无详细说明的化学液体清洗SMD LED。当有必要清洗时，请在室温下 LED。当有必要清洗时，请在室温下 把SMD LED浸在酒精里，且时间不 LED浸在酒精里，且时间不 超过1 超过1分钟，然后在室温下自然干燥 15分钟就可以正常使用了。（尽量不 15分钟就可以正常使用了。（尽量不 清洗） 清洗）
日中 案
提高灯珠寿命
的解决方
5.焊接 5.焊接
一、用烙铁手动焊接 1、焊接时推荐使用的电铬铁小于25W， 、焊接时推荐使用的电铬铁小于25W， 当在焊接产品时烙铁的温度应保持在300℃ 当在焊接产品时烙铁的温度应保持在300℃ 以下且须在3 以下且须在3秒内完成焊接。 2、焊接时烙铁头不要触到SMD LED 、焊接时烙铁头不要触到SMD 硅胶部分。 3、焊接时不要有任何机械压力施加在 产品硅胶部分。 3、焊接完产品后，只有当产品温度降 到40℃以下时才可以进行后续的处理，这是 40℃以下时才可以进行后续的处理，这是 为了防止产品由于后续工作的机械的热压力 而失效。
