薄壁铜套类零件机加工工艺分析
薄壁零件的机械加工工艺分析
薄壁零件的机械加工工艺分析1. 引言1.1 背景介绍薄壁零件是指壁厚较薄，形状复杂的零件，通常用于汽车、航空航天、电子等领域。
随着现代工业的发展，对薄壁零件的需求越来越大，但是薄壁零件的加工过程中容易产生变形、残余应力等问题，给加工工艺提出了更高的要求。
薄壁零件的加工难度主要体现在以下几个方面：一是薄壁零件在加工过程中容易变形，特别是在切削加工过程中会出现振动、共振等问题；二是薄壁零件在加工过程中很容易产生残余应力，影响零件的精度和稳定性；三是薄壁零件通常要求加工精度高，加工表面要求光洁度要求高。
对薄壁零件的机械加工工艺进行深入研究和分析，对提高零件加工质量和效率具有重要意义。
本文将通过对薄壁零件的加工特点、机械加工方法、加工工艺优化、加工设备选择和注意事项等方面进行分析，希望能为薄壁零件的加工提供一些参考和帮助。
1.2 研究目的薄壁零件的机械加工工艺分析本文旨在探讨薄壁零件的机械加工工艺，通过对薄壁零件加工特点、机械加工方法、加工工艺优化、加工设备选择以及加工注意事项等方面进行深入分析，以期为相关行业提供一定的参考和指导。
薄壁零件因其结构特殊、加工难度大、容易变形等特点，在实际生产中存在一定的挑战。
通过对薄壁零件的机械加工工艺进行研究分析，可以帮助企业更加有效地解决加工过程中所面临的问题，提高生产效率、降低生产成本，提升产品质量和市场竞争力。
研究目的的关键在于深入了解薄壁零件的加工特点和加工工艺，找出存在的问题并提出解决方案，为制造工程技术人员提供可行的指导意见和建议。
通过本文的研究，希望能够为薄壁零件的机械加工工艺提供更加系统和全面的分析，为相关领域的技术人员提供参考和借鉴，推动薄壁零件的机械加工技术不断创新和提升。
1.3 研究意义薄壁零件在机械加工领域中起着重要的作用，其加工工艺的优化对于提高产品质量、降低生产成本具有重要意义。
由于薄壁零件的特殊性，其加工过程中容易出现变形、裂纹等问题，因此需要对其加工进行深入研究和优化。
薄壁零件的加工特点及工艺分析
薄壁零件的加工特点及工艺分析机械加工肯定少不了薄壁零件的加工，而这类零件加工更需要仔细认真，所以了解其加工特点及工艺很有必要。
以下是店铺为你整理推荐薄壁零件的加工特点及工艺分析，希望你喜欢。
薄壁零件的加工特点1)易受力变形：因工件壁薄，在夹紧力的作用下容易产生变形，从而影响工件的尺寸精度和形状精度;(2)易受热变形：因工件较薄，切削热会引起工件热变形，使工件尺寸难于控制;(3)易振动变形：在切削力(特别是径向切削力)的作用下，容易产生振动和变形，影响工件的尺寸精度、形状、位置精度和表面粗糙度。
薄壁零件的加工工艺薄壁零件加工精度的容易受到多方面因素的影响，归纳起来主要有以下三方面：(1)受力变形;(2)受热变形;(3)振动变形。
如果采用传统的数控加工工艺，很难加工出符合精度要求的薄壁零件，甚至使薄壁产生破裂。
主要原因如下：(1)在粗加工时，切削量较大，在切削力、夹紧力、残余应力和切削热的作用下，会使薄壁产生一定程度的变形。
(2)半精加工和精加工时，随着材料的去除，工件的刚度已降至非常低，薄壁部分的变形会进一步加剧。
因此，根据薄壁零件的结构特点和加工精度要求，对于薄壁零件，应尽可能选择高速切削技术来加工。
采用高速切削技术，可有效地降低切削力和切削热，消除工件的残余应力，以提高薄壁零件的尺寸稳定性，同时要兼顾加工效率。
除采用高速切削技术外，薄壁零件的加工，还要合理安排加工顺序，尽可能保证内外轮廓线依次交叉切削加工。
以进一步消除工件变形带来的尺寸误差。
薄壁零件的加工举例1、工序的划分本任务划分为两道工序，共分(1)工序一：薄壁加工;(2)工序二：铣凸台和椭圆槽。
(3)工序三：孔加工。
其中工序一是难点。
划分2个工步，具体加工顺序如下：(1)选择φ10 mm双刃键槽铣刀粗加工薄壁内外轮廓线，刀补值选8.3mm，留出半精加工余量，深度方向分层切削，留0.2mm余量;(2)换φ10 mm 四刃立铣刀，采用高速切削技术半精加工薄壁内外轮廓线，刀补值选8.1 mm，深度方向分别留0.1mm余量;(3)用φ10 mm四刃立铣刀，采用高速切削技术，精加工薄壁两条轮廓线，并根据实际测量尺寸控制零件加工精度。
薄壁零件的机械加工工艺分析
薄壁零件的机械加工工艺分析1. 引言1.1 简介薄壁零件在机械加工领域中起着重要的作用，其加工难度和技术要求较高。
对薄壁零件的机械加工工艺进行深入分析和研究具有重要意义。
本文旨在探讨薄壁零件加工的相关问题，通过对薄壁零件的定义、加工难点以及机械加工工艺的分析，来探讨如何选择合适的加工方案，并对加工工艺进行优化，提高加工效率和产品质量。
在工艺优化的过程中，需要考虑到薄壁零件的特点和加工需求，不断完善工艺流程，优化加工参数，提高加工质量和生产效率。
本文还将讨论工艺优化的重要性以及未来研究方向，以期为薄壁零件的机械加工工艺提供一定的参考和借鉴。
1.2 研究背景薄壁零件在现代工业生产中得到了广泛应用，其轻量化、高强度和高性能的特点使其在航空航天、汽车制造、电子设备等领域发挥着重要作用。
由于薄壁零件的特殊性，其加工难度较大，容易出现变形、裂纹等质量问题，给生产制造带来了挑战。
通过深入分析薄壁零件的机械加工工艺，探讨加工中存在的难点和问题，并提出相应的加工方案和工艺优化措施，对于提高薄壁零件加工质量和效率具有重要意义。
薄壁零件加工的难点主要包括材料轻薄、刚度低、易变形等特点，导致加工过程中容易出现振动、共振、切削变形等问题。
针对这些问题，现有研究主要集中在加工参数优化、刀具选择、切削力控制等方面进行探讨，但仍存在一定的局限性。
有必要对薄壁零件的机械加工工艺进行进一步深入的研究和分析，以期提出更有效的解决方案，实现薄壁零件加工质量的提升和成本的降低。
2. 正文2.1 薄壁零件的定义薄壁零件是指在加工过程中其壁厚相对较薄的零件。
薄壁零件通常用于各种工业领域，包括航空航天、汽车制造、电子设备等。
由于其壁厚较薄，薄壁零件在机械加工过程中常常面临一些特殊的挑战和难点。
薄壁零件的定义可以从几个方面来说明。
薄壁零件的壁厚通常小于其最小尺寸的10%，这就要求在加工过程中需要特别注意避免壁厚过薄导致变形或破裂的问题。
薄壁零件的结构通常比较复杂，需要高精度的加工，以保证零件的质量和性能。
薄壁零件加工工艺方法分析
薄壁零件加工工艺方法分析什么是薄壁零件？薄壁零件是指壁厚相对较薄，外形也相对复杂，常见于汽车、电子、机械等领域的零件，如汽车车门、电子设备外壳等。
薄壁零件加工的难点薄壁零件加工的难点主要在于以下两个方面：1.零件壁厚薄：由于零件壁厚相对较薄，所以容易产生振动和翘曲等变形现象，而且易热变形，导致加工难度增加。
2.外形复杂：薄壁零件外形通常比较复杂，加工难度也大。
薄壁零件加工的常用方法单点加工法单点加工法是指通过刀具对薄壁零件进行加工的方法。
该方法适用于对平面零件和简单形状的薄壁零件进行加工。
常见的单点加工法包括：1.铣削：用铣刀对薄壁零件进行加工，可实现高速、高效、高精度的加工。
2.钻孔：用钻头对薄壁零件进行加工，也可加工一定程度的凸凹面。
3.车削：用刀具对薄壁零件进行加工，通常适用于对旋转体进行加工。
轧制加工法轧制加工法是指通过轧制的方式对薄壁零件进行加工。
该方法适用于对较大尺寸的薄壁零件进行加工，如汽车车身等。
常见的轧制加工法包括：1.深冲模：利用模具对薄壁零件进行加工，可加工多曲面、异形和复杂形状的零件。
2.拉伸模：利用模具对薄壁零件进行加工，适合加工尺寸大、平面面积较小的零件。
其他加工法除了上述两种方法外，还有一些其他的薄壁零件加工方法，如：1.冷却加工法：通过冷却液对薄壁零件进行加工，可减少热变形和振动。
2.激光加工法：通过激光对薄壁零件进行加工，可实现高精度、高效率的加工。
结论薄壁零件的加工难度比较大，但是通过一些常用的加工方法，如单点加工法和轧制加工法，以及一些其他的加工方法，如冷却加工法和激光加工法，就可以有效地解决加工难题，对薄壁零件进行高精度、高效率的加工。
薄壁零件的机械加工工艺分析
薄壁零件的机械加工工艺分析薄壁零件是指其壁厚比较薄，通常小于等于1mm的零件。
由于壁厚薄，导致材料之间的连接薄弱，易受力变形和振动产生，因此在加工过程中需要格外注意，以避免加工不合格或产生质量问题。
本文将对薄壁零件的机械加工工艺进行分析。
1. 材料选择对于薄壁零件的机械加工，材料的选择是至关重要的一步。
一般来说，薄壁零件要求材料具有高强度、良好的韧性和刚度，并且要耐腐蚀、抗疲劳和抗热变形。
常用的材料包括不锈钢、铜、铝、钛、镍基合金等。
在选择材料时，还应注意材料的厚度，以确保在加工和组装时能有足够的强度和稳定性。
2. 设计与加工工艺的匹配在进行薄壁零件的设计时，需要考虑到加工工艺的限制，以避免造成加工难度和工艺问题。
具体而言，需要注意以下几个方面：(1) 避免长而狭窄的几何形状长而狭窄的几何形状会导致加工难度大，容易发生弯曲和变形等问题。
因此，在设计时应避免采用这种几何形状。
(2) 设计圆角和缺口圆角和缺口可以减少应力集中，降低变形和裂纹的风险。
因此，在设计时应尽可能添加这些元素。
(3) 避免切向切削和钻孔切向切削和钻孔会产生较大的横向力和挤压力，导致变形和振动。
因此，在加工时应尽量避免使用这些方式。
3. 先试后加工在对薄壁零件进行机械加工前，应先进行试验或模拟，以确保加工过程中不会发生变形或其他质量问题。
试验的方式可以是材料试验、构件试验或但部分试验等，以检验零件强度和可靠性。
4. 选用适当的加工技术在薄壁零件加工中，应选用适当的加工技术，包括切削、钻孔、冲压、锻造、焊接等。
在进行切削加工时，需注意切削参数的选择和加工速度的控制，以避免刃口和切削力对零件造成影响。
对于钻孔，应选择适当的钻头和工艺，并控制出钻孔后的质量问题。
冲压与锻造时，需要考虑加工次数、力度和质量要求。
采用焊接时，需注意焊接布局和焊缝质量。
5. 保证设备精度和稳定性在进行薄壁零件加工时，需要保证设备的精度和稳定性。
设备精度应符合加工要求，并保证设备的稳定性和工作效率，以确保加工零件尺寸精度和表面质量。

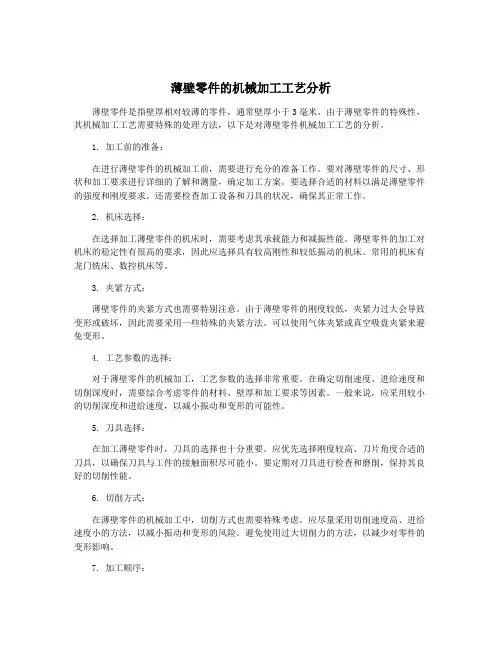

薄壁零件的机械加工工艺分析
薄壁零件的机械加工工艺分析薄壁零件是指壁厚相对较薄的零件，通常壁厚小于3毫米。
由于薄壁零件的特殊性，其机械加工工艺需要特殊的处理方法，以下是对薄壁零件机械加工工艺的分析。
1. 加工前的准备：在进行薄壁零件的机械加工前，需要进行充分的准备工作。
要对薄壁零件的尺寸、形状和加工要求进行详细的了解和测量，确定加工方案。
要选择合适的材料以满足薄壁零件的强度和刚度要求。
还需要检查加工设备和刀具的状况，确保其正常工作。
2. 机床选择：在选择加工薄壁零件的机床时，需要考虑其承载能力和减振性能。
薄壁零件的加工对机床的稳定性有很高的要求，因此应选择具有较高刚性和较低振动的机床。
常用的机床有龙门铣床、数控机床等。
3. 夹紧方式：薄壁零件的夹紧方式也需要特别注意。
由于薄壁零件的刚度较低，夹紧力过大会导致变形或破坏，因此需要采用一些特殊的夹紧方法。
可以使用气体夹紧或真空吸盘夹紧来避免变形。
4. 工艺参数的选择：对于薄壁零件的机械加工，工艺参数的选择非常重要。
在确定切削速度、进给速度和切削深度时，需要综合考虑零件的材料、壁厚和加工要求等因素。
一般来说，应采用较小的切削深度和进给速度，以减小振动和变形的可能性。
5. 刀具选择：在加工薄壁零件时，刀具的选择也十分重要。
应优先选择刚度较高、刀片角度合适的刀具，以确保刀具与工件的接触面积尽可能小。
要定期对刀具进行检查和磨削，保持其良好的切削性能。
6. 切削方式：在薄壁零件的机械加工中，切削方式也需要特殊考虑。
应尽量采用切削速度高、进给速度小的方法，以减小振动和变形的风险。
避免使用过大切削力的方法，以减少对零件的变形影响。
7. 加工顺序：薄壁零件的加工顺序也需要合理安排。
一般来说，应从外表面向内部进行加工，逐渐减小夹持力度，以减小变形的可能性。
要合理选择加工路径，避免过长的刀具移动距离，减少振动和变形。
薄壁零件的机械加工工艺需要特别的谨慎和认真。
在加工前的准备、机床选择、夹紧方式、工艺参数的选择、刀具选择、切削方式和加工顺序等方面都需要特殊的考虑。
薄壁套件加工工艺分析及应用实例-机械论文
薄壁套件加工工艺分析及应用实例机械论文论文导读:：薄壁套件在结构上与刚性套件的区别为“壁薄”，其加工时在各影响因素的作用下，主要技术难点为变形较大，加工精度难以保证。
本文主要分析引起变形的各影响因素，继而探析减小变形的有效工艺措施，并通过生产实例进行工艺验证，取得较好的实际良效，有效地保证了其加工精度要求。
论文关键词：薄壁套件，工艺分析，应用实例俗话说“车工最怕车细长轴、薄壁套”，此话不无道理。
套类零件是用来支承旋转轴及轴上零件或用来导向的，该类零件的主要表面是内孔和外圆，其主要技术要求是内孔及外圆的尺寸以及圆度要求；内外圆之间的同轴度要求；孔轴线与端面的垂直度要求。
薄壁套类零件壁厚很薄，径向刚性很差，在加工过程中受切削力、切削热及夹紧力等诸多因素的影响，极易变形，且变形程度严重，导致以上各项技术要求难以保证。
针对这些问题机械论文，结合本人多年的生产实践经验，本文对薄壁套类零件加工过程中装夹方法、切削用量、刀具几何角度等做了深刻的探讨，以供大家参考、共享。
一、薄壁套件的加工工艺分析1、工件装夹方法薄壁类零件在加工过程中如果采用普通装夹方法，会因为产生很大的变形而无法保证加工精度。
例如用三爪自定心卡盘夹持薄壁套筒镗孔：夹紧后套筒呈三棱形（图1a），虽然镗出的孔成正圆形（图1b），但松开后，套筒的弹性恢复使已镗成圆形的孔变成了三角棱圆形（图1c）。
（a）三爪自定心卡盘装夹（b）镗孔后（c）松开后（d）开口过渡环装夹图1套筒夹紧变形误差故薄壁类零件的装夹，一般应增大工件的支承面和夹压面积，或增加夹压点使之受力均匀，并减小夹压应力和接触应力，必要时可增设辅助支承，以增强工件的刚性。
具体措施如下：（1）采用工艺凸台装夹车削时在坯料上预留一定的夹持长度，在工件完成内孔、外圆及端面的加工后切掉。
这样不但防止了工件产生太大变形，而且保证了内孔、外圆及端面间的位置精度。
但这种方法在应用中局限性而且会造成材料的浪费。
薄壁零件的机械加工工艺分析
薄壁零件的机械加工工艺分析薄壁零件是指在工程结构中壁厚很薄的零件，其壁厚一般小于3mm。
薄壁零件因其壁厚薄，加工难度大，所以在工艺上有着独特的要求。
本文将对薄壁零件的机械加工工艺进行分析，希望能够为相关行业提供参考。
一、薄壁零件的特点1. 壁厚薄：薄壁零件的壁厚一般小于3mm，有的甚至只有几毫米，这就要求在加工过程中必须考虑到其薄壁的性质，避免因加工引起的变形和破裂。
2. 结构复杂：由于薄壁零件在工程结构中常常承担比较复杂的功能，因此结构也相对复杂，这就对加工工艺提出了更高的要求。
3. 材质优质：为了保证薄壁零件的承载能力和使用寿命，通常采用高强度、优质的金属材料进行加工，如不锈钢、铝合金等。
4. 精度要求高：薄壁零件通常用于精密仪器、汽车零部件等领域，对其加工精度要求也很高，所以加工工艺更要精益求精。
二、薄壁零件的机械加工工艺1. 工艺规划：在进行薄壁零件的机械加工之前，必须进行详细的工艺规划和制定加工工艺流程。
根据零件的结构特点和加工要求，合理确定加工顺序、刀具选择、切削参数等，确保在加工过程中能够保持零件的尺寸、形状和表面质量。
2. 材料选择：针对不同的薄壁零件，需选择合适的材料进行加工。
常用的材料有铝合金、不锈钢、镁合金等，其机械性能和切削性能各不相同，需要根据实际情况进行选择。
3. 加工工艺控制：在进行薄壁零件的机械加工过程中，必须严格控制加工工艺。
尤其是在切削过程中要注重刀具的刀具形状和刃口状态、切削速度、进给量和切削深度等参数的合理选择和控制，避免因切削引起的变形和表面质量问题。
4. 刀具选择：薄壁零件的机械加工过程中，需要选择合适的刀具进行加工。
通常情况下，采用高硬度、高强度的硬质合金刀具或刻线刀具，以保证加工效率和加工质量。
5. 夹紧与支撑：薄壁零件在加工过程中要进行合理的夹紧和支撑，避免因切削引起的振动和变形问题，提高加工稳定性和精度。
6. 加工检测：在薄壁零件的机械加工过程中，需要进行合理的加工检测工序。
